3D-Druck Modellausrichtung: Stützstrukturen minimieren & Festigkeit maximieren mit Slicing-Tipps
Beim 3D-Druck ist die Ausrichtung des Modells auf der Druckplattform ein wichtiger Faktor, der die Druckqualität beeinflusst. Der geeignete Platzierungswinkel kann die Festigkeit des Modells erheblich verbessern, den Bedarf an Stützstrukturen verringern und die Oberflächenqualität des Modells optimieren. Die konkrete Platzierung sollte jedoch basierend auf dem Verwendungszweck des Modells entschieden werden. In diesem Tutorial wird anhand eines spezifischen Modells analysiert, wie der Platzierungswinkel in QIDI Studio angepasst werden kann, um den Druckeffekt zu verbessern.
Skizze
Modell zur Optimierung der Festigkeit:

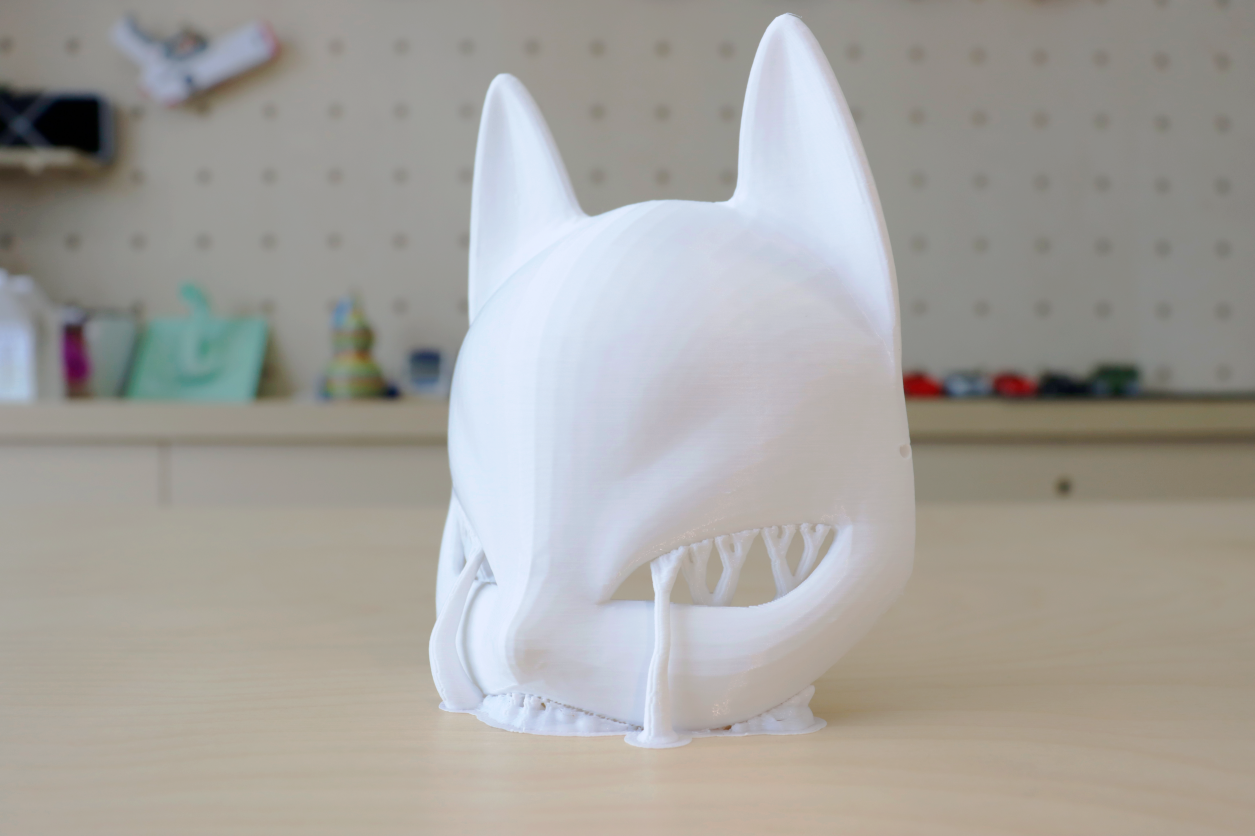

Modell zur Vereinfachung der Stützstrukturen:
Wenn Sie einen ähnlichen Effekt erzielen möchten, können Sie die folgenden Methoden ausprobieren.
Bedienungsanleitung - Optimierung der Festigkeit
Die Ausrichtung des Modells auf der Druckplattform steht in direktem Zusammenhang mit der Richtung der Schichten während des Drucks, was sich entscheidend auf die Spannungsverteilung und Festigkeit des fertigen Modells auswirkt. Hier ein Beispiel einer L-förmigen Halterung, die hohe Festigkeit erfordert.
1. Beim Drucken in der Standardausrichtung kann das Modell problemlos gedruckt werden, aber die Ecken des Modells sind bruchanfällig.
2. Wenn Sie die Festigkeit des Modells weiter erhöhen möchten, können Sie den Winkel so anpassen, dass es 'auf der Seite' auf der Druckplatte liegt. In dieser Position befindet sich der Querschnitt des Modells in Kraftrichtung auf der xy-Achsenebene, was zu einer höheren Festigkeit des Endprodukts führt.
3. Klicken Sie auf 'Slice'. In dieser Ausrichtung wird die erforderliche Druckzeit für das Modell deutlich reduziert.
Bedienungsanleitung - Vereinfachte Stützstrukturen
Viele Modelle haben überhängende Teile, sodass Stützstrukturen für den Druck benötigt werden. Eine geeignete Platzierung kann jedoch die Menge der Stützstrukturen reduzieren und gleichzeitig die Druckqualität sicherstellen, wodurch die Druckzeit verkürzt wird.
1. Das in der Abbildung gezeigte Modell dient hauptsächlich dekorativen Zwecken und muss keine Priorität auf Festigkeitsfaktoren legen. Wenn der Druck in der Standardausrichtung erfolgt, werden mehr Stützstrukturen erzeugt und die Druckzeit verlängert.
2. Passen Sie den Modellwinkel an, indem Sie es um 90° entlang der X-Achse drehen.
3. Klicken Sie auf 'Slice' und Sie werden feststellen, dass Sie die Druckzeit um zweieinhalb Stunden reduzieren und 16% des Druckmaterials einsparen können. Gleichzeitig verbessert die Verringerung der Kontaktfläche zwischen Modell und Stützstrukturen sowie der vertikale Druck die Oberflächenqualität des Modells weiter.
Fazit
Durch die Anpassung der Modellplatzierung und präzise Einstellung der Stützstrukturen in QIDI Studio können Sie die Druckeffizienz Ihres 3D-Druckers verbessern, die Druckqualität steigern und ideale Druckergebnisse erzielen. Haben Sie Erfahrungen oder kreative Ideen zur Modellplatzierung? Teilen Sie diese gerne mit uns in den Kommentaren!
