Q2
Plus 4
QIDI Box
Q1 Pro
X-Max 3
Tech I-Fast
QIDI TPU-Aero
TPU-Aero ist ein mittelharter, reaktiver Schaumstoff, der speziell für die FFF-Drucktechnologie entwickelt wurde. Durch die Steuerung der Drucktemperatur können unterschiedliche Schaumverhältnisse erreicht werden, was zu verschiedenen Gewichts- und Härteeigenschaften führt. Kombiniert mit hervorragender Elastizität, Abriebfestigkeit und Leichtigkeit eignet es sich für Sportgeräte, Industrieteile, Luft- und Raumfahrtprototypen sowie kreative Designs.
Leichtgewicht und hervorragende Haftung zwischen den Schichten
TPU-Aero ist mehr als 50 % leichter als herkömmliche TPU-Materialien, hat eine hervorragende Haftung zwischen den Schichten, und das Gewicht des Materials kann durch Anpassen der Drucktemperatur gesteuert werden. Es eignet sich besonders für gewichtsempfindliche Anwendungen wie Sportgeräte, Luft- und Raumfahrt usw.
Einstellbares Gewicht und Härte
Durch Anpassen der Temperatur, des Flussverhältnisses oder der Fülldichte kann die Härte präzise von 85A bis 65A gesteuert werden, um interessante Druckeffekte zu erzielen.
Hohe Rückstellkraft, hohe Zähigkeit
TPU-Aero verfügt über eine hervorragende Verformungsrückstellfähigkeit, die sich für Teile eignet, die wiederholt verformt werden müssen. Es ist reiß- und schlagfest und bricht unter extremer Belastung nicht leicht.

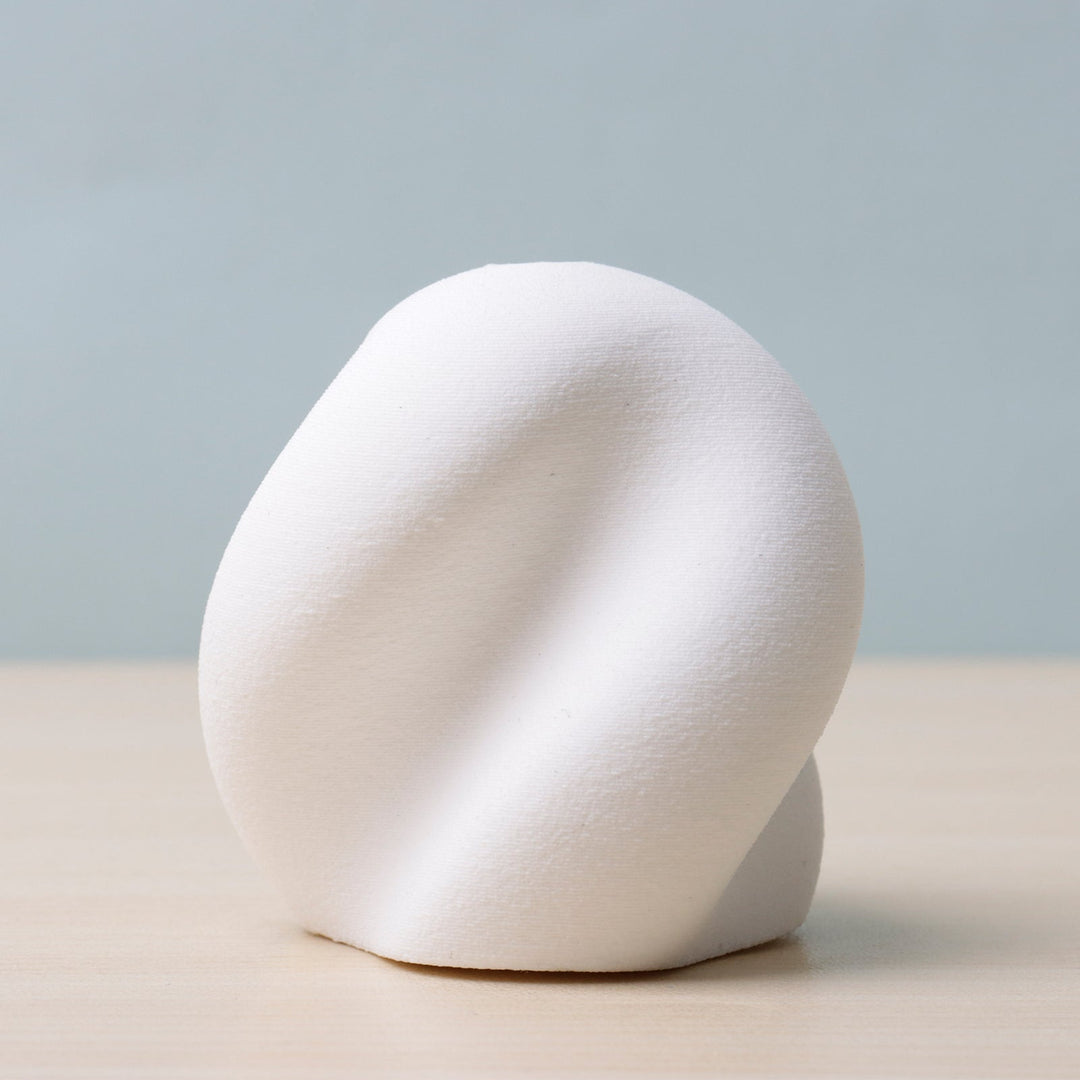

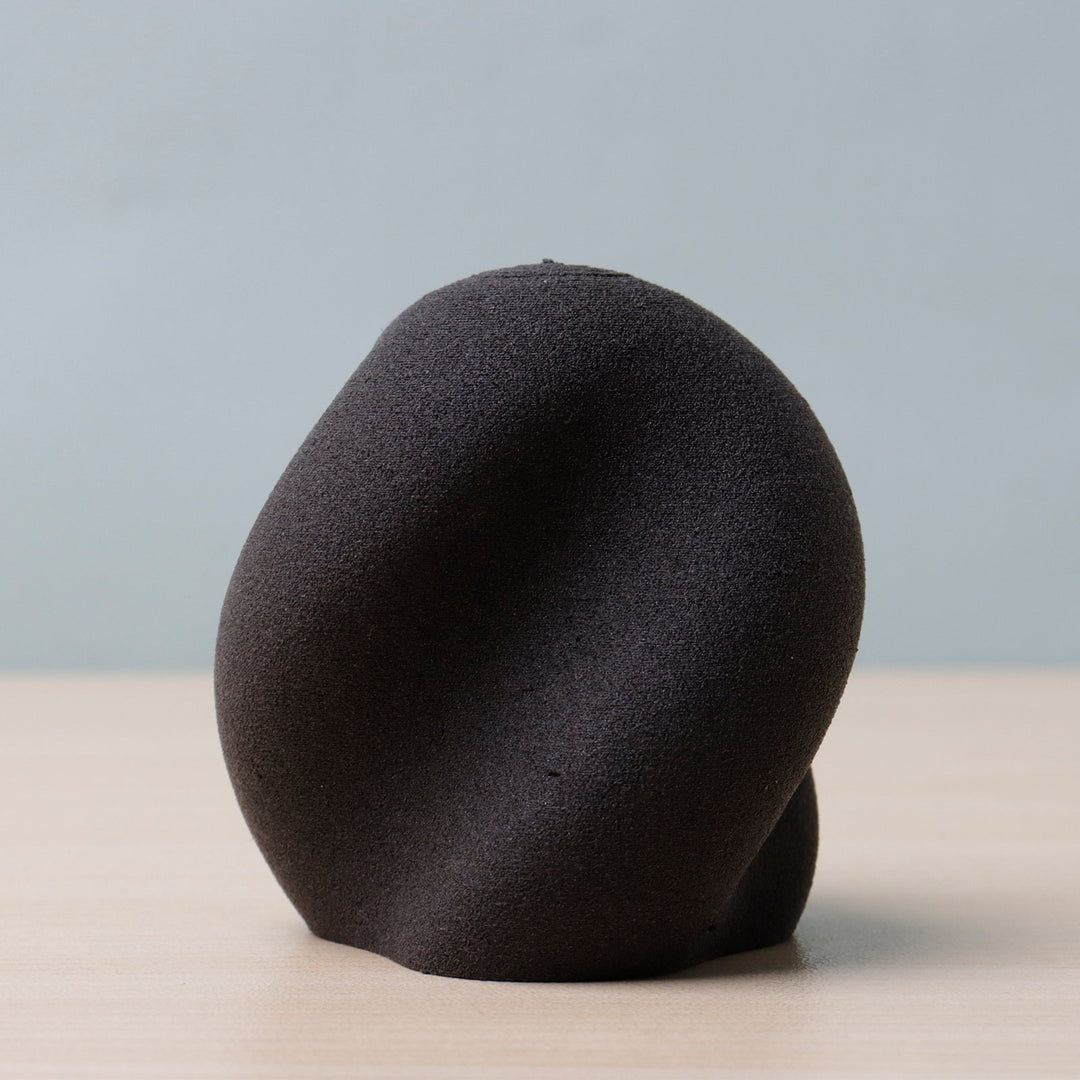

Mattes Finish, Stofftextur
Hochwertige stoffähnliche Textur trifft auf ingenieurmäßige Leistung, um Ihre kreative Vorstellungskraft anzuregen.
Geringe Wasseraufnahme
Es kann in Wasser oder feuchter Umgebung eine stabile Leistung aufrechterhalten und dehnt sich nicht aus/verformt sich nicht durch Wasseraufnahme.
Zubehörkompatibilität
| Empfohlen | Nicht empfohlen | |
| Druckplatte | QIDI PEI-Platte und glatte Platte (Alkohol sprühen, um das Entfernen der Druckteile zu erleichtern), HF-Platte, PC-Platte | / |
| Hotend |
Messing-/kupferbeschichtete Düse (0,4 / 0,6 mm) Gehärtete Stahldüse (0,4 / 0,6 mm) Bimetall-Düse (0,4 / 0,6 mm) |
Messing-/kupferbeschichtete Düse (0,8 mm) Gehärtete Stahldüse (0,8 mm) Bimetall-Düse (0,8 mm) |
| Kleber | Klebestift | / |
| Empfohlene Druckeinstellungen | |
| Trocknungseinstellungen (Gebläsetrockenofen) | 70-80 °C, 4-6 h |
| Drucken und Aufbewahren der Behälterfeuchtigkeit | < 15 % RH (versiegelt, mit Trockenmittel) |
| Düsentemperatur | 230-270 °C |
| Plattentemperatur (mit Kleber) | 30-45 °C |
| Druckgeschwindigkeit | 30-50 mm/s |
| Physikalische Eigenschaften | |
| Dichte | 0,74 g/cm³ |
| Wasseraufnahme | 1,09 % |
| Vicat-Erweichungstemperatur | 70,4 °C |
| Schmelzindex | 8 g/10 min (190 °C, 2,16 kg) |
| Mechanische Eigenschaften | |
| Zugfestigkeit (X-Y) | 4,23 ± 0,04 MPa |
| Zugbruchfestigkeit (X-Y) | 6,81 ± 0,11 MPa |
| Bruchdehnung (X-Y) | 576,27 ± 8,48 % |
Proben wurden unter folgenden Bedingungen gedruckt: Drucktemperatur 250 °C, Flussverhältnis 0,68, Düsengröße 0,4 mm, Plattentemperatur 45 °C, Druckgeschwindigkeit 60 mm/s, Füllung 100 %, Füllwinkel ±45°
Drucktipps
- TPU-Materialien neigen dazu, Feuchtigkeit aus der Luft aufzunehmen. Es wird empfohlen, TPU-Aero-Filamente nach dem Öffnen der Vakuumfolienverpackung sofort in einen Trockenofen (Feuchtigkeit unter 15 % kontrolliert) zu legen. Nicht verwendete Filamente sollten wieder in der Originalfolienverpackung versiegelt werden.
- Für TPU-Aero-Filamente, die längere Zeit der Luft ausgesetzt waren, wird empfohlen, die Filamente vor dem Drucken 4-6 Stunden bei 70-80 °C im Ofen zu trocknen, um Probleme wie Blasen, Löcher oder Fädenbildung durch Feuchtigkeit zu vermeiden.
- Aufgrund der kontinuierlichen Ausdehnung des Schaummaterials im Hotend-Hohlraum ist ein Austreten während der Bewegungsphase unvermeidlich. Selbst die Anpassung des Rückzugabstands und der Geschwindigkeit kann diese Situation nicht verbessern. Es wird empfohlen, die Rückzugsfunktion in der Slicer-Software zu deaktivieren, jeweils nur ein Modell zu drucken oder die Funktion zum stückweisen Drucken zu verwenden und die Option zum Vermeiden des Überquerens der Außenwand zu aktivieren, um Fädenbildung und Austreten durch lange Leerfahrten und Sprünge zu reduzieren.
- Einige PEI-strukturierte oder PEI-Folien-Druckplatten können eine zu starke Haftung auf TPU-Materialien aufweisen, was das Entfernen der gedruckten Teile erschwert. Es wird empfohlen, Alkohol zum Entfernen der Teile zu verwenden.
Für weitere Details siehe: Filament Guide auf WIKI.
Vakuum-Alufolienverpackung
Tests zeigen, dass die Wasserdampfdurchlässigkeit normaler versiegelter Verpackungen bei 4,76 % liegt, während die Wasserdampfdurchlässigkeit der von uns verwendeten Vakuum-Alufolienverpackung nur 0,014 % beträgt. Dies zeigt, dass Vakuum-Alufolienverpackungen wasserbeständiger sind.
Produktgröße
QIDI TECH TPU-Aero Filament 1,75 mm funktioniert perfekt mit den meisten FDM-3D-Druckern auf dem Markt.
