Q2
Plus 4
QIDI Box
Q1 Pro
X-Max 3
Tech I-Fast
QIDI PEBA 95A
PEBA 95A ist ein Hochleistungs-3D-Druckmaterial, das die mechanische Zähigkeit von Nylon mit der außergewöhnlichen Elastizität eines Elastomers verbindet. Seine charakteristischsten Eigenschaften im Vergleich zu Standard-TPU sind die überlegene Energierückgabe (Rebound) und die Leichtheit (geringe Dichte) – kombiniert mit der Fähigkeit, auch bei extremer Kälte eine ausgezeichnete Flexibilität und Ermüdungsbeständigkeit beizubehalten. Dieses einzigartige Profil "leicht und dennoch federnd" macht es zur ersten Wahl für professionelle Sportausrüstung, fortschrittliche Dämpfungssysteme und Hochleistungs-Industriekomponenten.

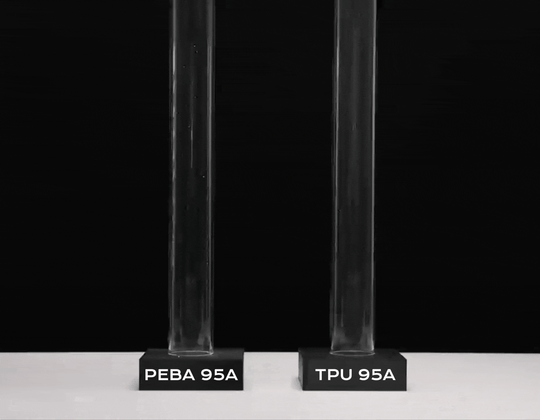

Ultimative Energierückgabe
PEBA zeichnet sich durch eine außergewöhnlich geringe Hysterese aus und federt nach der Kompression sofort zurück. Während herkömmliches EVA eine Energierückgabe von 50-60 % bietet, erreicht PEBA über 70 % und wandelt Aufprallenergie effizient in explosive kinetische Energie um.

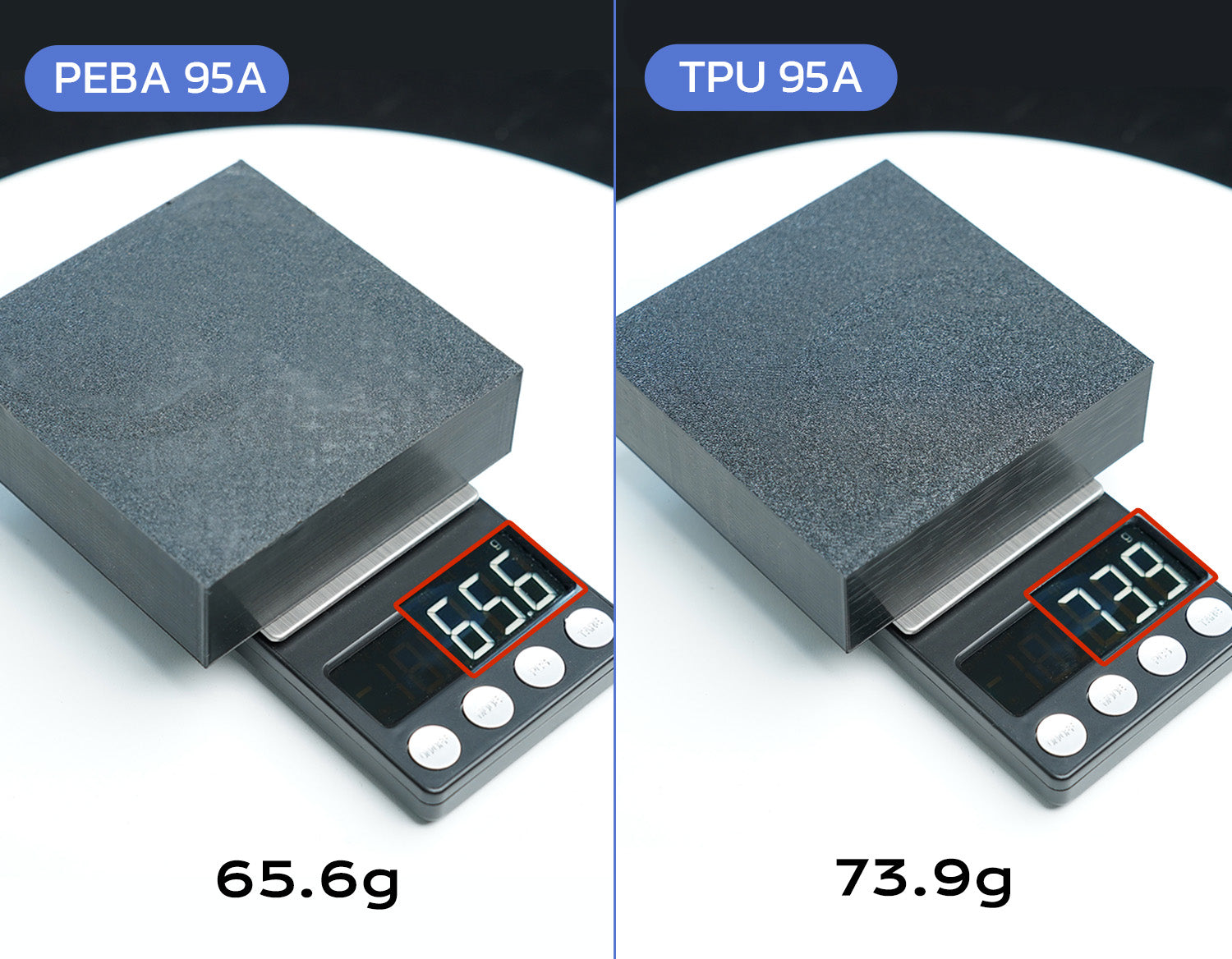

Federleichte Dichte
PEBA wurde für gewichtssensible Anwendungen entwickelt und ist über 12 % leichter als Standard-TPU 95A. Es reduziert das Gesamtgewicht von Bauteilen erheblich, ohne die Festigkeit zu beeinträchtigen – dies macht es zur Top-Auswahl für Profi-Sportgeräte und Luft- und Raumfahrtkomponenten.
Extreme Kältebeständigkeit
Während die meisten flexiblen Materialien bei Kälte steifen und spröde werden, behält PEBA auch bei -40 °C seine überlegene Flexibilität und Schlagfestigkeit bei und gewährleistet so eine zuverlässige Leistung in den rauesten Umgebungen.
Dynamische Ermüdungs- und Chemikalienbeständigkeit
Mit einer "ermüdungsbeständigen Struktur" konzipiert, hält PEBA Zehntausende von Hochfrequenz-Biegezyklen stand, ohne zu reißen oder bleibend zu verformen. Es weist zudem eine starke Resistenz gegen Öle, Fette und technische Alkohole auf.
Multifunktionale Anwendungsszenarien
Aufgrund seiner außergewöhnlichen Elastizität, Kältezähigkeit und Ermüdungsbeständigkeit eignet sich PEBA 95A ideal für ein breites Anwendungsspektrum – von hochfedernden Sportartikeln und flexiblen Industriekomponenten bis hin zu medizinischen Prototypen.
Proben wurden unter folgenden Bedingungen gedruckt: Düsengröße 0,4 mm, Düsentemperatur 240 °C, Bauplattentemperatur 100 °C, Druckgeschwindigkeit 60 mm/s, Füllgrad 100 %, Füllwinkel ± 45 °
Drucktipps
- Trocknung: Trocknen Sie das PEBA 95A-Filament kontinuierlich 6–8 Stunden bei 70–75 °C in einem Trockenschrank. Unzureichend getrocknetes Filament verursacht während des Drucks Blasenbildung und schwächt die Festigkeit des fertigen Bauteils erheblich. Nach dem Trocknen verwenden Sie es sofort oder lagern Sie es in einem feuchtigkeitsdichten Behälter.
- Bauplatte: Tragen Sie vor dem Druck gleichmäßig einen PVA-Klebestift oder ein spezialisiertes Haftspray (z. B. 3D Lac) auf das PEI-Blatt auf. Diese Trennschicht gewährleistet, dass das Modell nach dem Druck problemlos entfernt werden kann, sobald die Bauplatte vollständig abgekühlt ist. Wurde kein Trennmittel verwendet, kann das Einsprühen von hochkonzentriertem Isopropanol in den Spalt zwischen Modell und Bauplatte die Haftung verringern und das Entfernen erleichtern.
- Stützen: Aufgrund der starken Schichthaftung des Materials können Stützen nur schwer entfernt werden. Optimieren Sie die Stützeneinstellungen in Ihrem Slicer: Erhöhen Sie den Z-Abstand (z. B. auf ≥ 0,25 mm), reduzieren Sie die Stützdichte (z. B. auf 8–12 %) und verwenden Sie bei Mehrmaterialdruck ein kompatibles Zwischenschichtmaterial (wie PLA Basic).
Für weitere Details siehe bitte: Filamentführer auf dem Wiki.
Vakuum-Aluminiumfolienverpackung
Gemäß dem Test beträgt die Wasserdampfdurchlässigkeit der üblichen versiegelten Verpackung 4,76 %, während die Wasserdampfdurchlässigkeit der von uns genutzten Vakuum-Aluminiumfolienverpackung nur 0,014 % beträgt. Daraus lässt sich schließen, dass die Vakuum-Aluminiumfolienverpackung eine deutlich bessere Feuchtigkeitsbeständigkeit aufweist.
Produktgröße
