Wie fügt man in QIDI Studio einen Rand (Brim) zu einem Modell hinzu?

Beim 3D-Druck ist Brim eine gängige Methode zur Haftungsverbesserung. Er vergrößert die Kontaktfläche am Modellboden, verbessert effektiv die Druckstabilität und verringert das Risiko von Verzug. Hier sind einige häufige Anwendungsszenarien für Brim:

• Verzug verhindern: Bei Materialien, die zu Verzug neigen, wie ABS und PA, kann Brim die Haftung der unteren Schicht verstärken und verhindern, dass sich das Modell während des Drucks verzieht.
• Stabilität von Modellen mit kleiner Grundfläche verbessern: Bei Modellen mit kleiner Bodenkontaktfläche bietet Brim zusätzlichen Halt, um ein Umkippen oder Ablösen von der Druckplattform während des Drucks zu verhindern.

QIDI Studio bietet eine praktische Brim-Einstellungsoption, mit der Benutzer die Brim-Parameter je nach Druckanforderung frei anpassen können. Dieses Tutorial zeigt Ihnen im Detail, wie Sie in QIDI Studio Brim zum Modell hinzufügen und die zugehörigen Parameter anpassen, um einen stabileren Druckeffekt zu erzielen.

Schematische Darstellung

Vor dem Hinzufügen von Brim

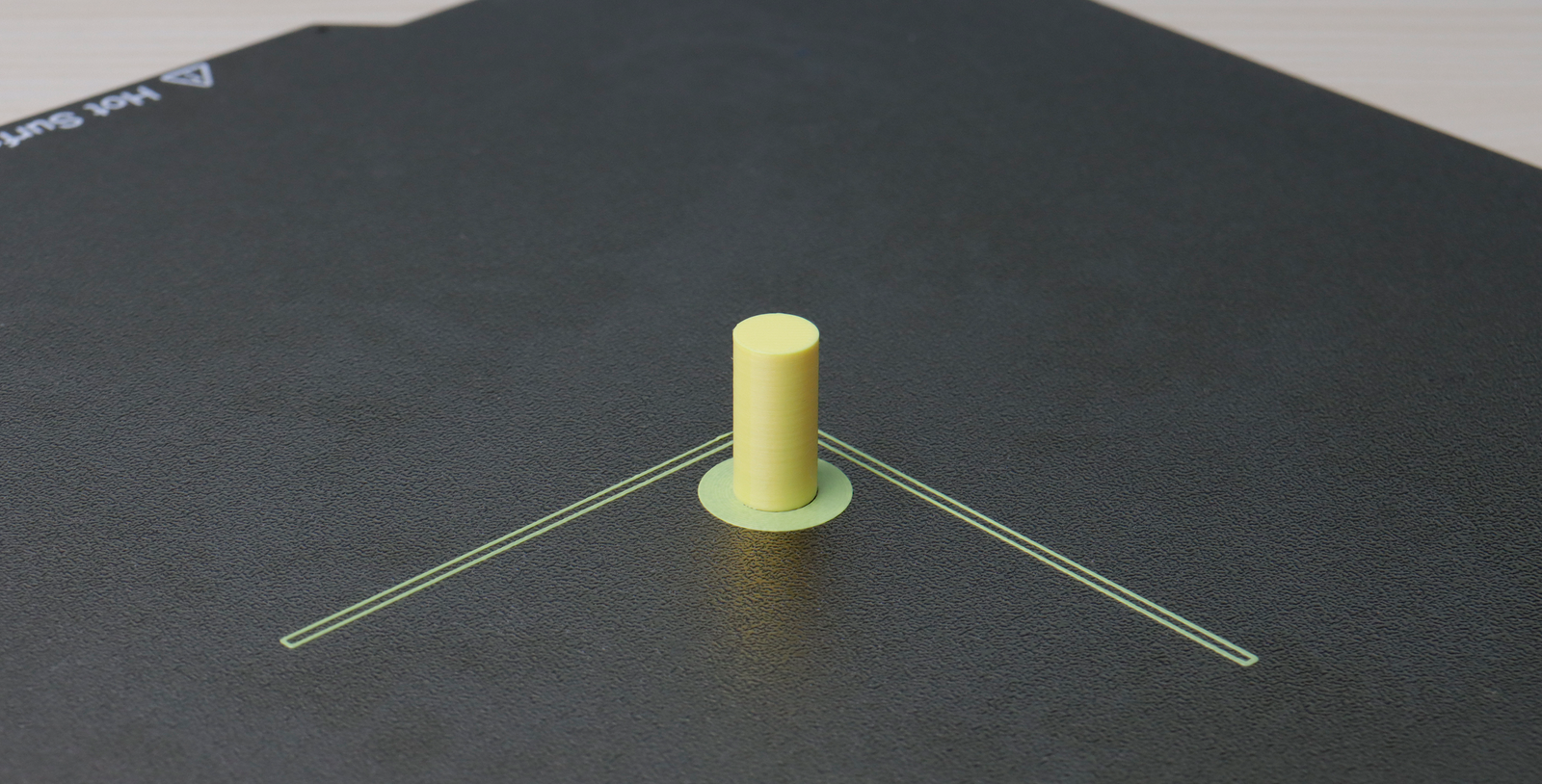

Nach dem Hinzufügen von Brim

Der in der obigen Abbildung gezeigte Modelleffekt wird durch das Hinzufügen und Anpassen der Parameter erreicht. Wenn Sie einen ähnlichen Effekt erzielen möchten, befolgen Sie bitte die folgenden Schritte.

Wie fügt man einem Modell Brim hinzu?

1. Wenn das Modell bestimmte Bedingungen erfüllt, wird Brim nach dem Slicing in der Regel automatisch vom Algorithmus generiert. In einigen Fällen kann Brim jedoch nicht automatisch generiert werden, und Sie müssen die entsprechenden Parameter manuell anpassen.

2. Wie in der Abbildung gezeigt, finden Sie die Parameter zur Generierung von Brim. Im Folgenden sind die Funktionen der einzelnen Optionen aufgeführt:

Auto: Wählt automatisch basierend auf dem Algorithmus aus, ob Brim generiert werden soll.

Painted: Sie können manuell ohrförmigen Brim zeichnen.

Outer brim only: Generiert Brim nur außerhalb des Objekts.

Inner brim only: Wenn das Objekt innen hohl ist, wird Brim nur um die Innenseite des Objekts generiert.

Outer and inner brim: Brim wird sowohl innen als auch außen am Objekt generiert.

No-Brim: Es wird kein Brim generiert.

3. Wählen Sie je nach Bedarf des Modells die Option „Outer brim only“ aus.

4. Klicken Sie auf Slice, und Sie werden feststellen, dass Brim erfolgreich am Boden des Modells generiert wurde.

Wie fügt man einem Modell ohrförmigen Brim hinzu?

Während des 3D-Drucks kommt es häufig zu Verzug am Modellboden aufgrund von Materialschrumpfung oder unzureichender Haftung, insbesondere beim Druck von leicht schrumpfenden Materialien wie ABS und ASA. Obwohl herkömmlicher Brim die Haftung verbessern kann, ist er manchmal mühsam zu entfernen, und nicht alle Bereiche benötigen Brim. In diesem Fall ist ohrförmiger Brim eine flexiblere Option, die scharfen Ecken oder kritischen Bereichen zusätzlichen Halt bieten kann, während die Nachbearbeitung reduziert wird. Die folgende Abbildung zeigt ein Referenzbild für ohrförmigen Brim:

1. Wählen Sie den Brim-Typ als „Painted“.

2. Wählen Sie das Modell aus, dem Sie ohrförmigen Brim hinzufügen möchten, und klicken Sie oben auf das Werkzeug „Ohrförmiger Brim“.

3. Sie können ohrförmigen Brim an der angegebenen Stelle durch manuelles Klicken wie in Feld 1 erstellen oder über Feld 2 automatisch gemäß dem Algorithmus generieren lassen.

4. Nachdem Sie Brim an der passenden Stelle hinzugefügt haben, klicken Sie auf Slice, und Sie werden feststellen, dass der ohrförmige Brim erfolgreich am Boden des Modells generiert wurde.

Fazit

Durch dieses Tutorial haben Sie gelernt, wie Sie in QIDI Studio Brim zu Modellen hinzufügen, um die Druckstabilität zu verbessern und Verzugsprobleme zu reduzieren. Die flexible Nutzung dieser Werkzeuge hilft Ihnen, stabilere und präzisere 3D-Druckergebnisse zu erzielen. Willkommen in der QIDI-Community, teilen Sie Ihre Druckerfahrungen und Werke mit und tauschen Sie sich mit weiteren 3D-Druck-Enthusiasten aus!
