Wie fügt man negative Bauteile in QIDI Studio hinzu?

Negative Teile sind ein leistungsfähiges Werkzeug im Modell-Slicing-Design, mit dem Sie Löcher, Nuten oder fehlende Teile auf der Oberfläche oder im Inneren eines Modells erstellen können, wodurch verhindert wird, dass diese Bereiche gefüllt oder gedruckt werden. Einfach ausgedrückt kann das Hinzufügen von Negative Teilen einen Teil des Modells „ausschneiden“. Im 3D-Druckprozess sind Negative Teile ein sehr nützliches Konstruktionswerkzeug, das Benutzern eine flexiblere Modellgestaltung ermöglicht. Dieses Tutorial zeigt Ihnen, wie Sie Negative Teile zum Modell in QIDI Studio hinzufügen, um den gewünschten Effekt zu erzielen.

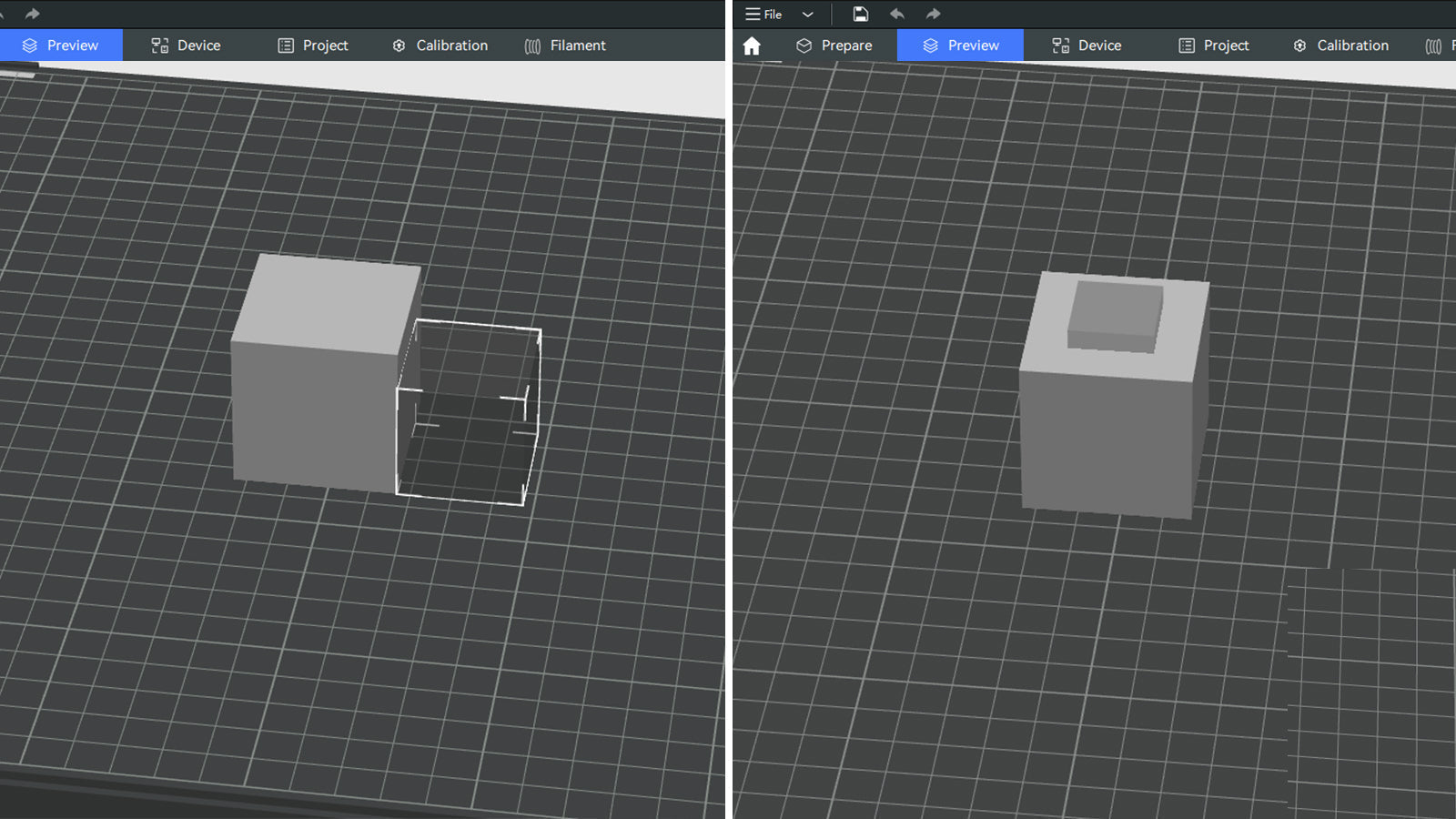

Das oben gezeigte Modell wurde durch Hinzufügen von Negative Teilen erstellt. Wenn Sie ein ähnliches Modell erstellen möchten, befolgen Sie die nachstehenden Schritte.

Schritte

1. Klicken Sie mit der rechten Maustaste auf die Platte, wählen Sie „Primitive hinzufügen“ und dann „Würfel“ aus.

2. Passen Sie die Größe des Würfels nach Bedarf an. Nachdem Sie die Größe bestätigt haben, klicken Sie mit der rechten Maustaste auf den Würfel, wählen Sie „Negatives Teil hinzufügen“ und dann „Würfel“ aus.

3. Der transparente Würfel, der auf der Platte erscheint, ist das soeben hinzugefügte Negative Teil. Platzieren Sie das Negative Teil an der passenden Position und passen Sie seine Größe an, um sicherzustellen, dass es sich genau in dem Bereich befindet, den Sie löschen möchten.

4. Klicken Sie nach Abschluss der Anpassung auf „Platte slicen“. Sie werden sehen, dass das geslicte Modell ein Würfel ist, bei dem das Negative Teil entfernt wurde.

Zusammenfassung

Mit den oben genannten Schritten können Sie in QIDI Studio Negative Teile zu Ihrem Modell hinzufügen und problemlos den Effekt erzielen, unnötige Teile zu subtrahieren. Diese Methode eignet sich hervorragend zum Erstellen komplexer Formen, eingebetteter Löcher oder Verbindungen, wodurch Ihre 3D-gedruckten Modelle präziser und interessanter werden.
