Wie fügt man Stützstrukturen zu seinem Modell hinzu?

Beim 3D-Druck stoßen wir häufig auf Modelle mit großen Überhängen. Wenn diese Teile nicht richtig gestützt werden, kann dies die Druckqualität beeinträchtigen oder sogar zu Druckfehlern führen.

Um dieses Problem zu lösen, müssen wir dem Modell Stützen hinzufügen. Dieser Artikel gibt Ihnen eine detaillierte Einführung, wie Sie Stützen hinzufügen, einschließlich der Verwendung automatischer Stützen, dem manuellen Aufmalen von Stützen, dem Blockieren unnötiger Stützen, einer Einführung in den Unterschied zwischen normalen Stützen und Baumstützen sowie der Anpassung von Parametern zur Optimierung der Druckergebnisse. Die in diesem Artikel verwendete Software ist QIDI Studio.

Wie verwende ich automatische Stützen?

Automatische Stützen sind eine effiziente und bequeme Methode zur Stützgenerierung. Der Slicer berechnet automatisch und generiert den passenden Stütztyp entsprechend der Überhangstruktur des Modells. Wie verwendet man automatische Stützen also richtig?

Wie unten dargestellt,

(1) Rufen Sie die Stützeneinstellungen auf und wählen Sie "Stütze aktivieren".

(2) Wählen Sie im Stütztyp "Baum (automatisch)" oder "Normal (automatisch)" aus. Die beiden Stützarten hängen von der Stützfläche des Modells ab, was weiter unten erwähnt wird.

Nachdem Sie die Einstellungen vorgenommen haben, klicken Sie auf "Platte slicen". Der Slicer generiert automatisch Stützen basierend auf der Modellstruktur. In der Schnittvorschau können Sie deutlich die grüne Baumstützstruktur erkennen. Diese Stützen werden während des Druckvorgangs gleichzeitig gedruckt und erzeugt, um den überhängenden Teil des Modells stabil zu unterstützen und bessere Druckergebnisse zu gewährleisten.

Wie male ich Stützen manuell auf?

Obwohl automatische Stützen bequemer sind, können sie manchmal überflüssige Stützen generieren oder wichtige Stützen vermissen lassen, was den Druckeffekt erheblich beeinträchtigen kann. Manuell aufgemalte Stützen ermöglichen es dem Benutzer, die Generierungsposition der Stützen genauer zu kontrollieren, was für Szenarien geeignet ist, die feine Nachjustierungen erfordern.

Öffnen Sie zunächst die Oberfläche zum Aufmalen von Stützen, wie unten dargestellt:

1. Rufen Sie die Stützeneinstellungen auf und wählen Sie "Stütze aktivieren".
2. Wählen Sie im Stütztyp "Baum (manuell)" oder "Normal (manuell)" aus.
3. Klicken Sie auf "Stützen aufmalen", um die Oberfläche zum Aufmalen von Stützen zu öffnen.


In der Oberfläche zum Aufmalen von Stützen:

1. Passen Sie die Parameter von "Überhangsbereiche hervorheben" an, um die überhängenden Bereiche des Modells besser zu unterscheiden.
2. Wählen Sie dieses "Kreis"-Werkzeug, um das Modell zu bestreichen. Das System generiert automatisch Stützen für die bestrichenen Bereiche.
3. Wählen Sie dieses "Füllen"-Werkzeug und klicken Sie auf den überhängenden Bereich des Modells, um den Stützbereich zu markieren. Das System generiert automatisch Stützen für den gesamten Bereich.

Am Beispiel des unten gezeigten Modells gibt es vier überhängende Flächen, die für Stützen bemalt werden müssen. Die Markierungen 1, 2 und 3 sind Stützflächen, die mit dem Füllwerkzeug generiert wurden, und Markierung 4 ist die Stützfläche, die mit dem Kreiswerkzeug bemalt wurde.

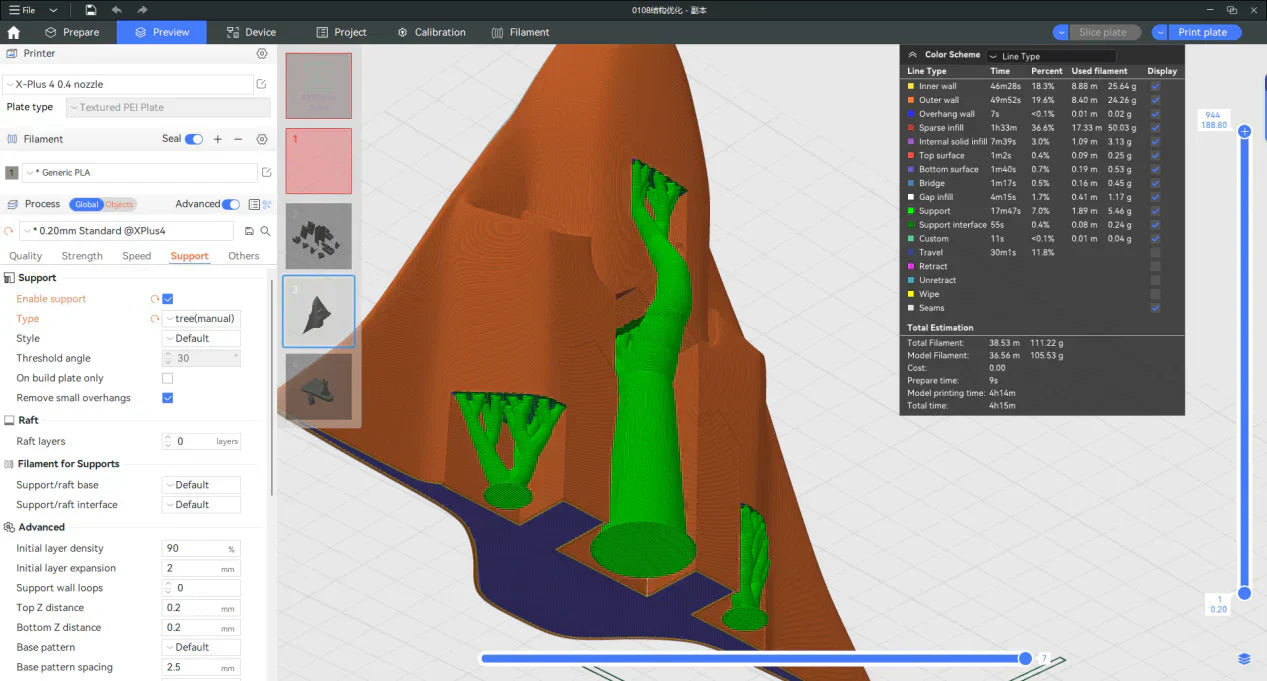

Nach dem Slicen ist die Vorschau des Modells wie folgt. Sie können sehen, dass auf allen markierten Bereichen Stützen generiert werden.

Wie blockiere ich Stützen?

In einigen Fällen können die von der Software generierten Stützen überflüssig sein, was die Wahrscheinlichkeit von Druckfehlern erhöht und die ursprüngliche Funktion des Modells beeinträchtigen kann. In diesem Fall kann die Blockierfunktion verwendet werden, um Stützen in bestimmten Bereichen zu entfernen, um unnötigen Filamentverbrauch und Funktionsbeeinträchtigungen zu vermeiden.

Wie unten dargestellt, wählen Sie das Modell aus, klicken Sie mit der rechten Maustaste und wählen Sie "Stützenblocker hinzufügen", und wählen Sie dann die passende Blockerform aus.

Passen Sie die Position und Größe des Blockers an, sodass er sich in Bereichen des Modells befindet, die keine Stützen benötigen.

Nach dem Slicen werden wir im Vergleich zum Modell ohne hinzugefügte Stützenblocker feststellen, dass die Stützen an der entsprechenden Position des Modells verschwinden.

Was ist der Unterschied zwischen normalen Stützen und Baumstützen beim 3D-Druck?

Normale Stützen und Baumstützen sind zwei gängige Stütztypen, die jeweils ihre eigenen Vor- und Nachteile haben.

Normale Stützen haben eine einfache Struktur und können eine sehr zuverlässige Unterstützung für einfache, großflächige Überhangstrukturen bieten.

Baumstützen sparen mehr Filament, sind leicht zu entfernen und freundlicher zu komplexen Modellen, bieten aber möglicherweise keine sehr zuverlässige Unterstützung für großflächige Überhangstrukturen.

Nachfolgend finden Sie einen Vergleich der Eigenschaften der beiden Stütztypen:

Baumstütze:

Normale Stütze:

Wie passe ich 3D-Druck-Stützparameter an, um häufige Druckprobleme zu lösen?

Die Druckparameter der Stützen haben einen erheblichen Einfluss auf das Endergebnis. Durch Anpassen des oberen Z-Abstands, des Stützdurchmessers und anderer Parameter können Sie Probleme wie schwer zu entfernende Stützen oder durch Baumstützkollaps verursachte Druckfehler effektiv lösen.

Wie unten dargestellt, ist Markierung 1 der obere Z-Abstand. Je größer der Wert, desto weiter entfernt sich das Ende der Stütze von der Oberfläche des Modells, und desto einfacher ist es, die Stütze zu entfernen. Ein zu großer Wert kann jedoch zu einer schlechten Stützwirkung führen.

Markierung 2 ist der Astdurchmesser. Je größer der Wert, desto größer der Durchmesser der Baumstütze und desto größer ihre Festigkeit. Dies kann in einigen Fällen das Problem von Druckfehlern lösen, die durch den Kollaps der Baumstütze während des Druckens verursacht werden.

Wie unten dargestellt, können wir bei einer Erhöhung des Astdurchmessers leicht erkennen, dass die Baumstütze dicker wird.

Das Obige ist ein umfassendes Tutorial zum Hinzufügen von Stützen zu Modellen. Wir hoffen, dass der Inhalt dieses Artikels Ihnen hilft, die Stützfunktion besser zu verstehen und zu nutzen, um Ihren 3D-Druck reibungsloser und effizienter zu gestalten. Wenn Sie weitere Fragen oder Erfahrungen haben, teilen Sie diese bitte in der Community. Lassen Sie uns gemeinsam mehr Möglichkeiten des 3D-Drucks erkunden!
