Wie schneidet man ein Modell in QIDI Studio?

Beim 3D-Druckvorgang müssen wir das Modell oft zuschneiden, um den Druckergebnis zu optimieren oder an das Bauvolumen des Druckers anzupassen. Hier sind einige übliche Anforderungen an das Zuschneiden:

1. Übergroße Modelle teilen: Wenn die Modellgröße den Druckbereich des Druckers überschreitet, können Sie es in mehrere Teile zerlegen, diese separat drucken und anschließend zusammenfügen.
2. Teildruck: Wenn Sie nur einen Teil des Modells drucken möchten, können Sie mit dem Zuschneidewerkzeug den gewünschten Bereich genau auswählen.
3. Flache Grundfläche erstellen: Das Zuschneiden eines Modells kann zur Erzeugung einer flachen Grundfläche verwendet werden, wodurch der Druck stabiler wird und die Erfolgsrate des Drucks verbessert wird.

QIDI Studio bietet ein leistungsstarkes Modellzuschneidewerkzeug, mit dem Benutzer die Zuschneideposition und -richtung präzise steuern können. Dieses Tutorial zeigt Ihnen detailliert, wie Sie das Zuschneidewerkzeug in QIDI Studio verwenden, um optimale Druckergebnisse zu erzielen.

Schema

Vor dem Zuschneiden des Modells:

Nach dem Zuschneiden des Modells:

Der im obigen Bild gezeigte Modelleffekt wird durch das Zuschneiden des Modells erzielt. Wenn Sie einen ähnlichen Effekt erzielen möchten, befolgen Sie die nachstehenden Schritte.

Vorgehensweise

1.Importieren Sie Ihr Modell in QIDI Studio, wählen Sie das zuzuschneidende Modell aus und klicken Sie oben auf die Schaltfläche „Zuschneiden“, um in den Zuschneidemodus zu gelangen.

2.Standardmäßig entspricht die Schnittebene möglicherweise nicht Ihren Anforderungen. Wenn Sie das Modell vertikal zuschneiden möchten, können Sie den Winkel der Schnittebene anpassen. Beispielsweise müssen Sie in diesem Schritt 90° in Feld 1 eingeben, um die Schnittebene um 90 Grad entlang der Y-Achse zu drehen und sicherzustellen, dass die Schnittrichtung den Erwartungen entspricht.

3. In diesem Schritt muss die Schnittebene an die passende Position verschoben werden. „Verschieben“ ist die relative Versetzung der aktuellen Position der Schnittebene. Jedes Mal, wenn der Verschiebeweg eingegeben wird, wird er auf 0 zurückgesetzt.

Wir planen, dieses Modell in X-Achsenrichtung gleichmäßig in 4 Teile zu unterteilen. Dazu müssen wir es mehrmals zuschneiden und sicherstellen, dass die Größe jedes Teils einheitlich ist. Zuerst schneiden wir das Modell daher in X-Achsenrichtung gleichmäßig in zwei Teile. Nach dem Umklappen befindet sich die Schnittebene genau in der Mitte des Modells in X-Achsenrichtung, sodass die Schnittebene nicht verschoben werden muss.

4. Klicken Sie, um den Zuschnitt durchzuführen. Wir haben zwei Teile und müssen jeden Teil weiter entlang der X-Achse in zwei gleich große Teile schneiden.

5. Nachdem Sie die Schritte 1–3 für beide Komponenten ausgeführt haben, erhalten Sie:

6.Nach dem Anordnen der verschiedenen Komponenten erhalten Sie das fertige Modell:

Verwendung des Schwalbenschwanz-Zuschneidemodus

Das obige Bild wird durch den Schwalbenschwanz-Zuschneidemodus erstellt. Es handelt sich um eine spezielle Zuschnittmethode, die sicherstellt, dass die getrennten Objekte nach dem Zuschnitt einfacher wieder zusammengesetzt werden können. Ihre Merkmale sind:

1. Verbessert die Stabilität des Fügens und vermeidet Lockerung oder Fehlausrichtung an den Verbindungsstellen.
2. In einigen Fällen ist keine zusätzliche Verklebung erforderlich, und Modelle aus bestimmten Materialien können direkt gesteckt und fixiert werden.

Schritt

1.Wenn Sie sich im Zuschnittsmodus befinden, wählen Sie im Modus „Schwalbenschwanz“ aus.

2.Passen Sie den Winkel der Schnittebene an. Geben Sie 90° in Feld 1 ein, um die Schnittebene um 90 Grad entlang der Y-Achse zu drehen. Wählen Sie in Feld 2 die passende Toleranz aus. Es wird empfohlen, einen Spalt von 0,1–0,2 mm vorzusehen, um zu vermeiden, dass die Verbindung zu eng ist und das Fügen erschwert wird.

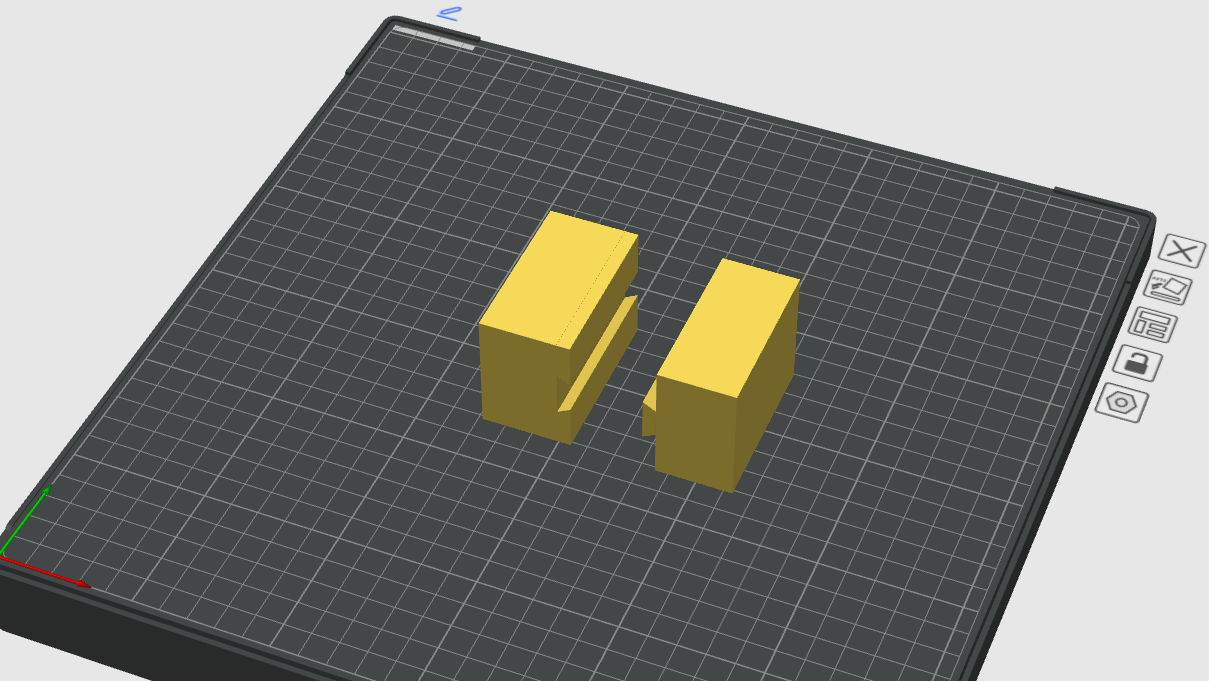

3.Klicken Sie auf „Zuschneiden durchführen“ und erhalten Sie das folgende Modell.

Zusammenfassung

Mit diesem Tutorial haben Sie die Methoden zum Zuschneiden von Modellen in QIDI Studio gemeistert, einschließlich des Standardzuschnitts und des Schwalbenschwanz-Zuschneidemodus. Die flexible Verwendung von Zuschneidewerkzeugen kann die Druckergebnisse optimieren und das Modell an das Bauvolumen des Druckers anpassen. Werden Sie Teil der QIDI-Community, teilen Sie Ihre Werke und Erfahrungen und tauschen Sie sich mit weiteren 3D-Druck-Enthusiasten aus!
