Bewegliche Drachen in 3D drucken: Tipps und Tricks

Die Herstellung beweglicher Drachenmodelle zu Hause ist jetzt mit 3D-Druckern möglich. Mit diesen Maschinen können Sie detaillierte, segmentierte Drachen drucken, die sich genau wie die, die Sie online gesehen haben, biegen und verdrehen lassen. Der Prozess ist unkompliziert, sobald Sie die Grundlagen kennen, und dieser Leitfaden führt Sie durch jeden Schritt, um Ihren ersten erfolgreichen Segmentdrachen-Druck zu ermöglichen.

Hervorragendes Foto, geteilt von @kibzprinting (Instagram)

Was macht die 3D-gedruckten Segmentdrachen so besonders?

Im 3D-Druck sind Segmentmodelle Konstruktionen, die als ein einzelnes Stück gefertigt werden, aber bewegliche Teile und Gelenke besitzen. Drachen sind derzeit die beliebteste Wahl für diese Art von Modellen, und hier ist der Grund dafür.

Keine Montage erforderlich

Diese Drachen sind sofort beweglich, sobald sie aus der Maschine kommen. Jedes Teil fügt sich mit kleinen Spalten zusammen, die bereits vorhanden sind. Diese Spalten ermöglichen funktionierende Gelenke. Es werden keine zusätzlichen Teile oder Kleber benötigt, damit sich der Hals dreht, die Flügel falten und der Schwanz biegen lässt.

Intelligentes Design, einfacher Druck

Diese Modelle werden als ein einziges Stück gedruckt, obwohl sie kompliziert aussehen. Die Spalte zwischen den Gelenken sind sehr klein – gerade groß genug für Bewegung, aber klein genug, um die Teile zusammenzuhalten. Dank dieser durchdachten Konstruktion können Sie ein Modell drucken, das beweglich und äußerst komplex ist.

Endlose Pose-Möglichkeiten

Jeder Drache kann als Spielzeug oder als Kunstobjekt verwendet werden. Die Flügel können für Flugposen ausgebreitet, der Schwanz für Balance gekrümmt und der Kopf für verschiedene Gesichtsausdrücke gedreht werden. Sie können diese Modelle bewegen und damit spielen, um Drachenmuster zum Leben zu erwecken.

Beste 3D-Drucker und Materialien für Ihre 3D-gedruckten Segmentdrachen

Zwei Druckertypen für Drachenmodelle

1. FDM-Drucker: Perfekt für größere Drachen

Für die Herstellung von Segmentdrachen sind FDM-Drucker eine hervorragende Wahl. Sie können mit Modellen jeder Größe arbeiten und stellen Teile her, die glatt sind und eine gute Schichthaftung aufweisen. Diese Drucker verfügen über große Bauplattformen, die es Ihnen ermöglichen, Drachen in jeder Größe herzustellen – von kleinen Tischdekorationen bis hin zu großen Wandkunstwerken.

2. SLA-Drucker: Ideal für Minidrachen

SLA-Drucker sind perfekt für die Herstellung kleiner, sehr detaillierter Drachen unter 13 cm Länge. Obwohl sie teurer sind und eine kleinere Baufläche haben, können diese Drucker Schuppen, Krallen und Gelenke sehr realistisch darstellen. Dadurch sind sie großartig für Sammler von Miniaturen, die detaillierte Ausstellungsstücke anfertigen möchten.

Beste Materialien für Segmentdrachen

1. PLA: Am besten für feine Details

PLA ist einfach zu verarbeiten und liefert hochwertige Drucke. Es ist in vielen Farben erhältlich und kann kleine Details klar darstellen, was es großartig für die Herstellung von Drachen-Dekorationen macht. Das Material druckt gleichmäßig und behält seine Form gut, was es perfekt für präzise Gelenkmechanismen macht.

2. PETG: Am besten für bewegliche Teile

PETG wird verwendet, um Drachen mit Gelenken herzustellen, die sich gut bewegen und lange halten. Seine starke Schichtbindung verhindert, dass Teile während des Gebrauchs auseinanderbrechen, und seine natürliche Flexibilität sorgt für leichtgängige Gelenke. Drachen aus PETG brechen nicht, wenn sie häufig bespielt und bewegt werden.

3. ABS: Am besten für dauerhafte Stärke

Die haltbarsten Drachenmodelle werden aus ABS hergestellt. Es kann hohen Temperaturen standhalten und bleibt über die Zeit stabil, was es großartig für Gegenstände macht, die viel angefasst werden. Das Material kann zudem leicht geschliffen und bemalt werden, was es ideal für die Herstellung fertiger Ausstellungsstücke macht.

Profitipp: Beginnen Sie mit PLA für Ihre ersten Drachen. Sobald Sie mit dem Druckprozess vertraut sind, versuchen Sie PETG für haltbarere Modelle. Verwenden Sie ABS, wenn Sie maximale Festigkeit und Hitzebeständigkeit benötigen.

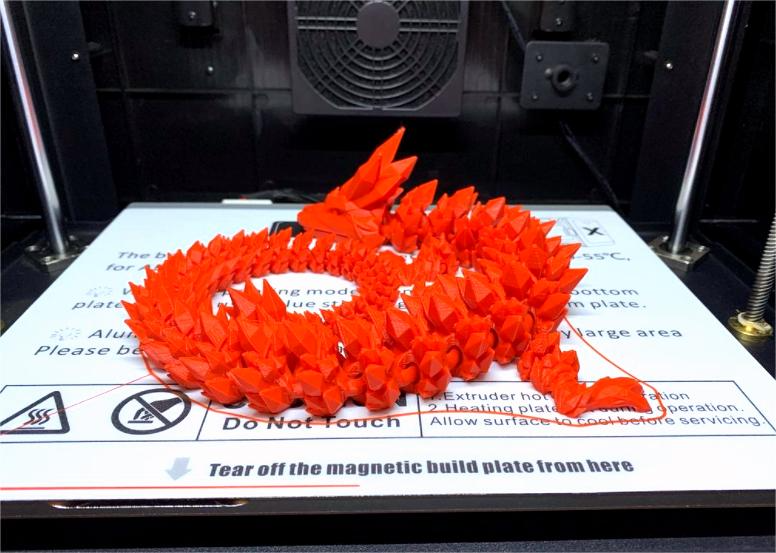

Gedruckt von Nicole Grein auf dem QIDI X-Max

Wo Sie 3D-Modelle von Segmentdrachen finden

Cults3D: Premium-Drachen in bester Qualität

Cults3D beherbergt über 350 Segmentdrachen-Designs und bietet einige der innovativsten und am besten getesteten Modelle. Die Plattform zeichnet sich durch ihre hochwertige, kuratierte Sammlung und eine aktive Maker-Community aus.

• FlexiFactorys Imperial Dragon ($3.95): Verfügt über ineinandergreifende Stacheln und ein vierteiliges Design für verschiedene Druckbettgrößen. Dieses druckfertige Modell benötigt keine Stützen und enthält sorgfältig konstruierte Gelenke.
• Divine3DDesigns Majestic Sea Dragon ($3.50): Ein 66 cm langes Meisterwerk mit einrastbarem Unterkiefer-Design und detaillierter Schuppenstruktur. Perfekt für den Großformatdruck ohne Stützstrukturen.
• Gemstone Dragon von Cinderwing3D ($4.00): Einzigartiges Design mit Kristallformationen entlang des Rückens, ideal für den Druck mit mehrfarbigen Filamenten.

MyMiniFactory: Community-getriebene Plattform

MyMiniFactory zeichnet sich durch strenge Modellprüfungen und Verifizierungen aus. Jedes Drachenmodell wird vor der Freigabe auf der Plattform einem Testdruck unterzogen.

• ● Pyrite Dragon von Bearded Printer ($4.95): Ein geometrisches Low-Poly-Design mit kristallinen Schuppen über den gesamten Körper, atemberaubend wenn in metallischen oder Seiden-PLA-Filamenten gedruckt, wie in den Gold- und Eisblau-Drucken gezeigt.
• ● 3D-druckbarer Segmentdrache von McGybeer ($3.99): Ein atemberaubender Drache im östlichen Stil mit komplizierten Schuppen, ausdrucksstarken Gesichtsdetails und einem vollständig segmentierten Körper. Das Design ermöglicht es dem Drachen, sich um Gegenstände zu winden oder aufrecht zu stehen.

Thingiverse: Kostenlose Drachensammlung

Thingiverse bietet die größte Sammlung kostenloser Segmentdrachenmodelle, perfekt für Anfänger und Experimente.

• Lung Oriental Articulated Dragon von 7Fish: Ein majestätischer Drache im östlichen Stil mit komplizierten Schuppen, eleganten Geweihen und einem vollständig segmentierten Körper. (0,15-0,2 mm Auflösung, 10% Füllung).
• Magical Articulated Dragon von P1lotz: Ein wunderschön gestalteter Drache mit komplizierten Schuppen und einem vollständig segmentierten Körper, der es ihm ermöglicht, sich zu ringeln, zu strecken oder um Gegenstände zu wickeln.
• Articulated Flame Dragon von Kimseungwoo11: Ein feuriges Design mit flammenartigen Schuppen und einem vollständig segmentierten Körper, perfekt für dynamische Posen. Der leuchtend orange-grüne Druck zeigt seine komplizierten Details und die geschmeidige Bewegung.

Printables: Verifizierte Druckqualität

Printables legt Wert auf druckgetestete Modelle mit detaillierter Dokumentation. Jedes Modell enthält Maker-Fotos und spezifische Druckeinstellungen, um zuverlässige Ergebnisse zu gewährleisten.

• Nidhögg von Wojti: Ein Masterarbeit-Projekt mit schlangenartiger Segmentierung und detaillierter Schuppenstruktur.
• Articulated Bone Dragon von kh4rj0: Ein skelettartiges Design mit scharfen, knochenähnlichen Kanten entlang des vollständig segmentierten Körpers. Dieses druckfertige Modell ist sowohl unheimlich als auch elegant.

MakerWorld: Wachsende Drachensammlung

MakerWorld hat sich zu einer beliebten Plattform für Segmentdrachen entwickelt, die sowohl kostenlose als auch Premium-Designs bietet. Das Belohnungssystem der Plattform fördert qualitativ hochwertige Einsendungen und ein aktives Community-Engagement.

• Articulated Crystal Dragon von Saber3D: Ein beeindruckendes Design mit scharfen, kristallartigen Stacheln entlang des vollständig segmentierten Körpers. Dieses Modell ist perfekt, um metallische oder Seidenfilamente zur Geltung zu bringen.
• LANGER ~152 cm Articulated Bone Dragon von 8BitTitan: Ein massives skelettartiges Drachen-Design mit einer Länge von bis zu 152 cm, mit komplizierten knochenähnlichen Segmenten und einem vollständig segmentierten Körper.

STL Finder: Umfassende Suchmaschine

STL Finder fungiert als Aggregator-Plattform und sammelt Drachenmodelle aus verschiedenen Quellen. Dies macht sie zu einem ausgezeichneten Ausgangspunkt für:

• Vergleich ähnlicher Designs über verschiedene Plattformen hinweg
• Suche nach bestimmten Drachenstilen
• Entdeckung neuer Designer

3DPTK: Spezialisierte Drachenabteilung

3DPTK bietet einen speziellen Bereich für Segmentdrachen. Die Plattform bietet:

• Mehrteilige Drachen-Designs
• Drachenei-Kollektionen
• Detaillierte Druckeinstellungen für jedes Modell

Vergewissern Sie sich beim Herunterladen von einer Plattform immer, dass das Modell authentisch ist, und überprüfen Sie aktuelle Nutzerbewertungen, um den Druckerfolg zu gewährleisten. Einige Plattformen haben Probleme mit nicht autorisierter Modell-Weitergabe.

So richten Sie Ihren 3D-Drucker für Segmentdrachen ein

1. Schichthöhe auf 0,1-0,2 mm einstellen

Beim Drucken von Segmentdrachen ist es wichtig, eine Schichthöhe zwischen 0,1 und 0,2 mm anzustreben. Eine feinere Schichthöhe von 0,1 mm erfasst komplizierte Details und sorgt für glatte Oberflächen, was für die Gelenke dieser Modelle entscheidend ist. Wenn Sie den Druckvorgang beschleunigen möchten, können Sie die Schichthöhe auf 0,2 mm erhöhen, aber bedenken Sie, dass dies die Detailgenauigkeit geringfügig beeinträchtigen kann.

2. Druckgeschwindigkeit auf 40-60 mm/s einstellen

Für optimale Ergebnisse sollte die Druckgeschwindigkeit zwischen 40 und 60 mm/s eingestellt werden. Langsamere Geschwindigkeiten, insbesondere um 40 mm/s, werden für detaillierte Abschnitte empfohlen, um Genauigkeit und Qualität Ihrer Drucke zu erhalten. Diese sorgfältige Anpassung hilft sicherzustellen, dass jedes komplizierte Merkmal korrekt wiedergegeben wird.

3. Düsentemperatur zwischen 190-210 °C konfigurieren

Für PLA-Filament sollte die Düsentemperatur zwischen 190 und 210 °C eingestellt werden. Ein Startwert von etwa 200 °C dient als gute Basis; Anpassungen können jedoch je nach Verhalten des Filaments während des Drucks erforderlich sein. Die Vermeidung von Problemen wie Fadenbildung oder Unterextrusion ist entscheidend für einen erfolgreichen Druck.

4. Geschwindigkeit der ersten Schicht für bessere Haftung reduzieren

Um die Haftung zu verbessern, ist es vorteilhaft, die Geschwindigkeit der ersten Schicht auf etwa 20 mm/s zu reduzieren. Diese langsamere Geschwindigkeit verbessert den Kontakt mit dem Druckbett und gewährleistet ein solides Fundament für Ihren Druck. Eine starke erste Schicht ist besonders wichtig für Segmentmodelle, die auf präzisen Gelenkverbindungen basieren.

5. Genaue Bettennivellierung sicherstellen

Eine genaue Bettennivellierung spielt eine entscheidende Rolle für eine gute Haftung und die Erhaltung der Form Ihrer Drucke. Eine richtige Nivellierung stellt sicher, dass die erste Schicht gut haftet, was besonders für Segmentmodelle wichtig ist.

• Drucker referenzieren (Homen): Verwenden Sie das Bedienfeld, um die Düse zu referenzieren (Home-Position).
• Motoren deaktivieren: Schalten Sie die Schrittmotoren aus, sodass Sie den Druckkopf und das Bett manuell bewegen können.
• Ecken überprüfen: Bewegen Sie die Düse zu jeder Ecke des Betts und passen Sie die Nivellierschrauben an, bis Sie mit einem Blatt Papier zwischen Düse und Bett einen leichten Widerstand spüren.
• Mittenanpassung: Wiederholen Sie diesen Vorgang in der Mitte des Betts, um eine gleichmäßige Nivellierung über die gesamte Oberfläche sicherzustellen.

6. Haftmittel für verbesserte Betthaftung auftragen

Um die Haftung weiter zu verbessern, kann das Auftragen einer dünnen Schicht Klebestift oder Haarlack auf Ihr Druckbett nach der Nivellierung sehr effektiv sein. Dieser zusätzliche Schritt erhöht die Haftung der ersten Schicht und den gesamten Druckerfolg erheblich.

7. Führen Sie einen Testdruck vor Ihrem Hauptprojekt durch

Bevor Sie mit Ihrem Hauptdruck beginnen, ermöglicht Ihnen ein kleiner Testdruck zu bestätigen, dass alle Einstellungen korrekt sind und wie erwartet funktionieren. Diese einfache Vorsichtsmaßnahme hilft, potenzielle Probleme frühzeitig zu erkennen und spart letztendlich sowohl Zeit als auch Material in Ihrem Druckprozess.

Geteilt von @printing_in_3d_ (Instagram)

Nachbearbeitungstechniken für Ihren 3D-gedruckten Segmentdrachen

1. Stützstrukturen vorsichtig entfernen

Nachdem Ihr Segmentdrache fertig gedruckt ist, besteht der erste Schritt darin, alle Stützstrukturen zu entfernen. Verwenden Sie eine Zange oder Pinzette, um die Stützen vorsichtig abzuziehen. Achten Sie dabei darauf, das Modell selbst nicht zu beschädigen. Für engere Stellen oder komplizierte Details kann ein Bastelmesser helfen, präzise Schnitte zum Entfernen von Stützen vorzunehmen, ohne die umliegenden Bereiche zu beeinträchtigen.

2. Das Modell bei Bedarf zusammenbauen

Überprüfen Sie, nachdem die Stützen entfernt wurden, ob Ihr Modell zusammengebaut werden muss. Wenn es aus mehreren Teilen besteht, richten Sie diese richtig aus und verwenden Sie einen starken Klebstoff wie Sekundenkleber oder Epoxidharz, um sie zu verbinden. Nehmen Sie sich bei diesem Vorgang Zeit, um sicherzustellen, dass alle Gelenke gut passen und eine reibungslose Bewegung der segmentierten Teile ermöglichen.

3. Oberflächen schleifen und glätten

Konzentrieren Sie sich nach der Reinigung und Montage Ihres Drachens auf das Schleifen der Oberflächen, um sein Aussehen zu verbessern. Beginnen Sie mit grobem Schleifpapier, um sichtbare Schichtlinien oder raue Stellen zu bearbeiten. Wechseln Sie allmählich zu feineren Körnungen für ein glatteres Finish. Wenn Sie mit ABS gedruckt haben, sollten Sie die Aceton-Dampfglättung in Betracht ziehen, um ein poliertes Aussehen zu erzielen, indem Sie die äußere Schicht leicht anschmelzen.

4. Bemalen Sie Ihren Drachen für zusätzliche Details

Das Bemalen kann das Gesamtbild Ihres Drachens verbessern und persönliche Akzente setzen. Verwenden Sie Acrylfarben, da sie einfach zu handhaben sind und eine große Farbauswahl bieten. Tragen Sie eine Grundierung in Ihrer gewählten Farbe auf und fügen Sie dann mit einem kleineren Pinsel Details oder Akzente hinzu. Für größere Flächen kann das Airbrushing ein glattes Finish ermöglichen und kreative Effekte bieten.

5. Versiegeln Sie die Farbe mit Klarlack

Sobald die Farbe getrocknet ist, tragen Sie einen Klarlack oder Firnis auf, um Ihre Arbeit zu schützen. Dieser Schritt hilft, die Farbe zu versiegeln und verleiht Ihrem Drachen ein schönes Finish, das ihn optisch ansprechender und haltbarer macht.

Schließen Sie Ihr 3D-gedrucktes Segmentdrachen-Projekt ab!

Für diejenigen, die Kreativität und technische Fähigkeiten gerne kombinieren, ist das 3D-Drucken von Segmentdrachen ein unterhaltsames und lohnendes Hobby. Um Ihre Drachen-Designs erfolgreich zum Leben zu erwecken, müssen Sie die Schritte in dieser Anleitung befolgen, die die Einrichtung des Druckers, die Behebung häufiger Probleme und die Verwendung guter Nachbearbeitungsmethoden umfassen. Scheuen Sie sich nicht, verschiedene Materialien und Stile auszuprobieren; achten Sie auf jeden Schritt, um sicherzustellen, dass das Endprodukt von hoher Qualität ist und gut funktioniert. Sie werden Freude daran haben, einzigartige Segmentdrachen herzustellen, die sich hervorragend zum Spielen oder Ausstellen eignen, wenn Sie Geduld und Übung mitbringen.
