Direktextruder vs. Bowden-Extruder: Ein Leitfaden für Anfänger

Der Extruder ist eine Schlüsselkomponente eines 3D-Druckers, die dafür verantwortlich ist, das Kunststofffilament in das Hotend zu schieben, wo es geschmolzen wird. Es gibt zwei Hauptkonstruktionen: Direktextrusion und Bowden-Extrusion. Das von Ihrem Drucker verwendete System hat einen großen Einfluss auf seine Leistung und beeinflusst alles von der Druckgeschwindigkeit bis hin zu den Filamenttypen, die Sie verwenden können. Das Verständnis der praktischen Unterschiede zwischen diesen beiden Konfigurationen ist entscheidend, um bessere Druckergebnisse zu erzielen und fundierte Entscheidungen über Ihre Ausrüstung zu treffen.

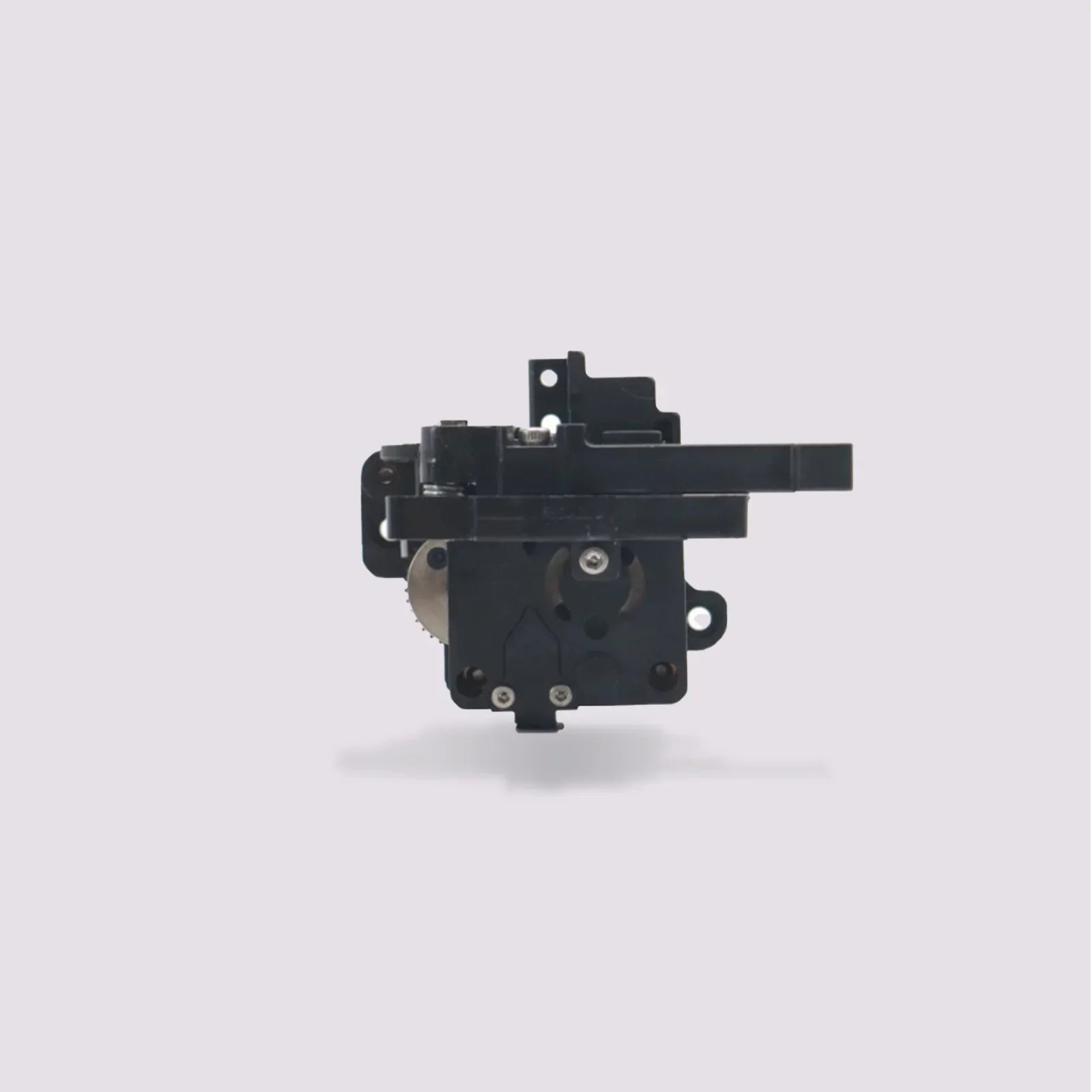

Was ist ein Extruder?

Der Extruder bewegt das Filament, das wie "Tinte" aus Kunststoff ist, in Richtung Hotend, wo es schmilzt und auf das Druckbett fällt. Er verfügt über einen Schrittmotor für den Antrieb, Zahnräder, die das Filament halten und bewegen, und ein festes Gehäuse, das als "Kaltende" bekannt ist. Die Aufgabe des Extruders ist es, eine starke und kontrollierte Kraft bereitzustellen, die das Material gleichmäßig bewegt, was für einen erfolgreichen Druck wichtig ist.

Der grundlegende Unterschied zwischen Direct- und Bowden-Konfigurationen ist der physische Ort des Extrudermotors.

• Bei einem Direktextrusionssystem ist der Motor direkt auf dem beweglichen Druckkopf montiert.
• Bei einem Bowden-System ist der Motor am festen Rahmen des Druckers montiert, entfernt vom Druckkopf.

Diese scheinbar einfache konstruktive Abweichung führt zu einer Reihe von wichtigen Kompromissen, die die Geschwindigkeit eines Druckers, die Materialien, die er verarbeiten kann, und sogar die routinemäßige Wartung direkt beeinflussen.

Direktextrusion: Kurzer Weg, starke Kontrolle

Direktextrusion (auch bekannt als "Direct Drive") integriert den Filamentvorschubmechanismus und das Hotend in einer einzigen Einheit, die sich gemeinsam über den Bauraum bewegt.

Wie Direktextrusion funktioniert

Vom Antriebszahnrad bis zur Schmelzzone ist der Filamentpfad bei einem Direct-Drive-Gerät nur 30 bis 50 mm lang. Der Extrudermotor kann direkt über oder neben dem Hotend montiert werden, was das Ganze kompakt macht. Das Filament wird von den Antriebszahnrädern durch ein kurzes, steifes Rohr geschoben. Es gelangt in die Wärmebremse. Das System wird durch diesen minimalen Abstand zwischen Motor und Schmelzzone definiert.

Leistungsvorteile

Die Direktextrusion bietet drei entscheidende Vorteile:

• Sofortige Reaktion – Motoranweisungen werden innerhalb von Millisekunden in Filamentbewegung umgesetzt. Diese Unmittelbarkeit ermöglicht eine präzise Start-Stopp-Steuerung bei komplexen Drucken.
• Überlegene Retraktion – Der kurze Filamentpfad ermöglicht Retraktionsabstände von nur 0,5–2 mm, um Austreten effektiv zu verhindern. Der Motor kann die Richtung schnell umkehren, ohne gegen die im Filament gespeicherte Energie ankämpfen zu müssen.
• Kompatibilität mit flexiblen Filamenten – Der begrenzte Pfad verhindert, dass weiche Materialien knicken oder komprimieren. TPU und andere Elastomere fördern zuverlässig sogar bei Shore-Härten von nur 85A.

Gewichtsbedingte Einschränkungen

Das integrierte Design erhöht die bewegte Masse je nach Motorgröße und Bauweise um 200–400 Gramm. Dieses zusätzliche Gewicht bringt mehrere Herausforderungen mit sich:

• Reduzierte Beschleunigung – Typische Beschleunigungswerte liegen bei 500–2000 mm/s² im Vergleich zu 3000–5000 mm/s² bei leichteren Systemen
• Anfälligkeit für Vibrationen – Höhere Masse verstärkt Resonanzen, insbesondere bei Richtungswechseln
• Geschwindigkeitsgrenzen – Druckgeschwindigkeiten liegen für qualitativ hochwertige Ergebnisse typischerweise bei maximal 60–100 mm/s, gegenüber 150–200 mm/s bei leichten Alternativen

Ingenieure müssen diese Gewichtsnachteile gegen die Präzisionsvorteile des Systems abwägen, wenn sie für bestimmte Anwendungen konstruieren.

Bowden-Extrusion: Entfernter Motor, schnelle Bewegung

Die Bowden-Extrusion trennt den Motor vom Hotend und priorisiert leichte Bewegung gegenüber direkter Kontrolle.

Wie Bowden-Extrusion funktioniert

Die Bowden-Methode befestigt den Extrudermotor am festen Rahmen des Druckers, der sich normalerweise zwischen 300 und 800 mm vom Hotend entfernt befindet. PTFE-Rohre verbinden diese Teile und bewegen das Filament vom festen Motor zum beweglichen Druckkopf. Der Innendurchmesser des Rohrs ist nahezu gleich der Filamentbreite – normalerweise 2,0 mm für 1,75 mm Filament – was einen begrenzten Pfad schafft. Durch diese Trennung wird das Motorgewicht aus dem gesamten Bewegungssystem entfernt.

Leistungsvorteile

Die entfernte Motorplatzierung bietet erhebliche Vorteile:

• Minimale bewegte Masse – Druckköpfe wiegen ohne Motor nur 50–150 Gramm und ermöglichen Beschleunigungen von 3000–8000 mm/s²
• Hochgeschwindigkeitsfähigkeit – Reduzierte Trägheit ermöglicht Druckgeschwindigkeiten von 150–300 mm/s bei gleichbleibender Oberflächenqualität
• Reduzierte Vibrationsartefakte – Geringere Masse minimiert Klingeln und Geisterbilder bei Richtungswechseln und erzeugt sauberere vertikale Oberflächen und scharfe Ecken

Systemeinschränkungen

Der verlängerte Filamentpfad bringt drei zentrale Herausforderungen mit sich:

• Komprimierung und Hysterese – Die 300–800 mm Filamentsäule wirkt wie eine Feder. Während der Extrusion komprimiert das Filament, bevor es die Düse erreicht. Während der Retraktion muss sich diese gespeicherte Energie abbauen, bevor das Filament tatsächlich zurückgezogen wird.
• Reibungsverluste – Der Kontakt zwischen Filament und Rohrwand erzeugt Widerstand, der mit Rohrlänge, Krümmung und Materialeigenschaften variiert. Diese Reibung steigt bei weicheren Filamenten exponentiell an.
• Verzögerte Reaktion – Befehle benötigen 0,1–0,5 Sekunden, um sich durch das System auszubreiten, im Vergleich zu nahezu sofortiger Reaktion bei Direktsystemen. Diese Verzögerung erfordert längere Retraktionsabstände (4–8 mm) und Druckvorschubkompensation.

Diese Eigenschaften machen Bowden-Systeme hervorragend für den Hochgeschwindigkeitsdruck mit starren Materialien, während sie bei präziser Extrusionskontrolle und flexiblen Filamenten kämpfen.

Direkt- vs. Bowden-Extrusion: Wer gewinnt wo

Sie können die beste Methode für Ihre Bedürfnisse wählen, wenn Sie wissen, wie sich diese Konstruktionsunterschiede in der Praxis auf den Druck auswirken.

Bowden druckt 50–100 % schneller

Bowden-Systeme zeichnen sich durch reine Geschwindigkeit aus – typischerweise drucken sie 50–100 % schneller als Direct-Drive-Konfigurationen. Ein leichter Hotend erhält die Maßgenauigkeit bei 150–200 mm/s, während Direct-Drive-Systeme optimale Ergebnisse bei 60–100 mm/s liefern. Direct Drive bietet jedoch bei jeder Geschwindigkeit eine gleichmäßigere Extrusion und erzeugt glattere Oberflächen und genauere Abmessungen ohne umfangreiche Abstimmung.

Die Wahl hängt von den Prioritäten ab: Bowden für schnelles Prototyping und große Drucke, bei denen die Zeit am wichtigsten ist; Direct Drive für detaillierte Modelle, mechanische Teile oder alle Anwendungen, die Dimensionspräzision erfordern.

Nur Direct Drive verarbeitet weiches TPU

Die Systeme unterscheiden sich drastisch beim Druck flexibler Filamente:

Direct-Drive-Fähigkeiten:

• Druckt TPU zuverlässig bis zu einer Shore-Härte von 85A
• Hält konstanten Fluss mit weichen Materialien aufrecht
• Erfordert keine speziellen Modifikationen oder Einstellungen

Bowden-Einschränkungen:

• Kämpft mit allem, was weicher ist als 95A TPU
• Erfordert Geschwindigkeiten unter 20 mm/s für Flexible
• Benötigt oft Rohrmodifikationen oder -begrenzungen
• Neigt zu Knicken und Verstopfungen selbst bei sorgfältiger Abstimmung

Bei starren Materialien (PLA, PETG, ABS) liefern beide Systeme vergleichbare Ergebnisse. Aber für alle, die Dichtungen, Handyhüllen oder gummiartige Teile drucken möchten, ist Direct Drive im Wesentlichen zwingend erforderlich.

Direct Drive benötigt 75 % weniger Retraktion

Direct-Drive-Systeme benötigen nur 0,5–2 mm Retraktion, um Austreten zu stoppen, und sie reagieren sofort auf Motoranweisungen. Diese geringe Retraktion hält das Filament intakt und verhindert Verschleiß an den Extruderteilen.

Bowden-Systeme benötigen 4–8 mm Retraktionsabstand, um die Flexibilität und Reibung des Rohrs auszugleichen. Die optimalen Einstellungen zu finden, bedeutet, ein Gleichgewicht zwischen Retraktionsabstand, Geschwindigkeit und Temperatur zu finden, was für Anfänger schwierig sein kann. Gut eingestellte Bowden-Drucker können bei komplexen Formen mit vielen Fahrbewegungen manchmal Fadenbildung zeigen.

Bowden-Rohre müssen alle 6–12 Monate ausgetauscht werden

Bowden-Wartungspunkte:

• Einfacher Zugang zum Hotend für Düsenwechsel
• PTFE-Rohr verschlechtert sich mit der Zeit (Austauschzyklus 6–12 Monate)
• Pneumatische Kupplungen können sich lockern und zu intermittierender Unterextrusion führen
• Das Rohr muss gerade geschnitten und vollständig eingesteckt werden, um Verstopfungen zu vermeiden

Direct-Drive-Wartungspunkte:

• Kompakte Bauweise erfordert teilweise Demontage für gründliche Reinigung
• Wärmekriechung aufgrund der Nähe der Motorwärme zum Hotend wahrscheinlicher
• Extruderzahnradreinigung aufgrund kürzerer Retraktion häufiger erforderlich
• Mehr bewegliche Teile in der Druckkopfeinheit

Beide Systeme erfordern regelmäßige Aufmerksamkeit, aber Bowden-Konfigurationen erfordern oft häufigere Fehlersuche aufgrund der mehreren potenziellen Fehlerpunkte entlang des Filamentpfads.

Direkt- vs. Bowden-Extrusion: Welches für Ihren ersten 3D-Drucker wählen?

Welches System ist also der richtige Ausgangspunkt? Die Antwort hängt ganz von Ihren spezifischen Zielen und Interessen am Hobby ab.

Wählen Sie Direct Drive, wenn Sie möchten:

• Flexible Materialien – Unerlässlich für TPU, Silikone oder jedes Material unter 95A Härte
• Minimaler Einrichtungsaufwand – Funktioniert gut out-of-the-box mit grundlegender Kalibrierung
• Saubere Drucke beim ersten Mal – Kurze Retraktionen bedeuten weniger Fadenbildung ohne endlose Abstimmung
• Konstante Qualität – Zuverlässige Extrusionskontrolle für mechanische Teile oder detaillierte Miniaturen
• Zukünftige Vielseitigkeit – Verarbeitet die breiteste Palette von Materialien, während Sie Ihre Fähigkeiten erweitern

Wählen Sie Bowden, wenn Sie möchten:

• Schnelle Produktion – 2–3-Stunden-Drucke statt 4–6 Stunden für größere Objekte
• Geringere Anschaffungskosten – Typischerweise 50–150 $ günstiger für vergleichbare Funktionen
• Nur Standardmaterialien – Perfekt, wenn Sie bei PLA, PETG oder ABS bleiben
• Eine Lernerfahrung – Die Abstimmung von Bowden-Systemen vermittelt wertvolle Fehlerbehebungskenntnisse
• Große Bauvolumina – Leichterer Kopf ermöglicht größere Rahmen ohne Stabilitätsprobleme

Die Technologie schließt die Lücke

Neue Technologien haben die Grenzen zwischen diesen Systemen verwischt. Neue, leichtere Direktextruder wiegen weniger als 150 g, halb so viel wie ältere Modelle. Dies ermöglicht Geschwindigkeiten, die zuvor nur mit Bowden-Konfigurationen möglich waren. Kürzere Bowden-Systeme mit 200–300 mm Rohren verbessern andererseits die Reaktionszeiten, während sie die meisten ihrer Geschwindigkeitsvorteile behalten. Schwere Direktsysteme können mit erweiterten Softwarefunktionen wie Input Shaping mit 150 mm/s oder schneller drucken, ohne Qualitätsverlust. Die grundlegende Physik ändert sich nicht, aber diese technischen Fortschritte haben beide Systeme leistungsfähiger gemacht als je zuvor.

Kennen Sie Ihr System, drucken Sie besser!

Direct Drive gibt Geschwindigkeit für mehr Kontrolle auf. Bowden gibt Kontrolle auf, um schneller zu sein. Beides sind nützliche Werkzeuge, aber keines ist notwendigerweise besser als das andere. Wenn Sie wissen, welche Methode Ihr Drucker verwendet, können Sie die richtigen Einstellungen vornehmen, kompatible Materialien auswählen und Probleme schnell beheben. Diese Information ist entscheidend, damit 3D-Drucker funktionieren.
