7 Anzeichen dafür, dass Sie die Düse Ihres 3D-Druckers austauschen müssen

Die Düse Ihres 3D-Druckers spielt hinter den Kulissen eine zentrale Rolle – sie extrudiert präzise Portionen geschmolzenen Materials, um jede Schicht nahtlos aufzubauen. Verschleiß und kleine Schäden können die Druckleistung jedoch vorzeitig und oft heimlich beeinträchtigen, wenn keine ordnungsgemäße Inspektion erfolgt. Das Erkennen der eindeutigen Anzeichen eines drohenden Düsenversagens hilft, Kopfschmerzen durch unerwartet verstopfte oder leistungsschwache Maschinen zu vermeiden. Dieser Leitfaden untersucht die wichtigsten Indikatoren und zeigt, dass es an der Zeit ist, Ihre 3D-Drucker-Düse proaktiv auszutauschen und so die makellose Druckkonsistenz wiederherzustellen.

Was ist eine Düse bei einem 3D-Drucker?

Im wahrsten Sinne des Wortes die Spitze des Speers: Düsen beherbergen das entscheidende Ende von FDM-3D-Druckern und schützen vor Verstopfungen, während sie das Filament präzise führen. Düsen verfügen über eine winzige, präzisionsgefertigte Öffnung, die etwas größer ist als die Filamentstärke. Dadurch kann das verflüssigte Material unter Druck effizient extrudiert werden, während die Maßgenauigkeit erhalten bleibt. Sie ermöglichen dann die entscheidenden Verlegebewegungen der Druckköpfe, die Material entlang programmierter Bahnen ablegen.

Düsenmaterialien

Für den Bau langlebiger und leistungsstarker 3D-Drucker-Düsen werden verschiedene Materialien verwendet, die jeweils ihre eigenen Vorteile bieten.

• Messing – Sehr erschwinglich und thermisch leitfähig für schnelles, gleichmäßiges Erhitzen. Weicher und verschleißt schneller bei abrasiven Materialien. Geeignet für PLA, ABS usw.
• Gehärteter Stahl – Extrem verschleißfest und langlebig. Beständig gegen exotische Verbundwerkstoffe. Verbesserte Schichthaftung. Höhere Kosten und langsamere Wärmeleitung.
• Rubin – Außergewöhnliche Härte, Hitzebeständigkeit und thermische Stabilität. Gleiteigenschaften verhindern das Anhaften von Material. Hohe Materialkosten, aber herausragende Langlebigkeit.
• Wolframkarbid – Härte nahe der von Diamant, hohe Steifigkeit und Abriebfestigkeit. Verträgt abrasive Medien gut bei hohen Temperaturen. Spröde.
• Kupfer/Nickel-Legierung – Verbesserte thermische Eigenschaften. Geringe Reibung und Antihaft-Eigenschaften. Gute ausgewogene Gesamtleistung. Kann teuer sein.

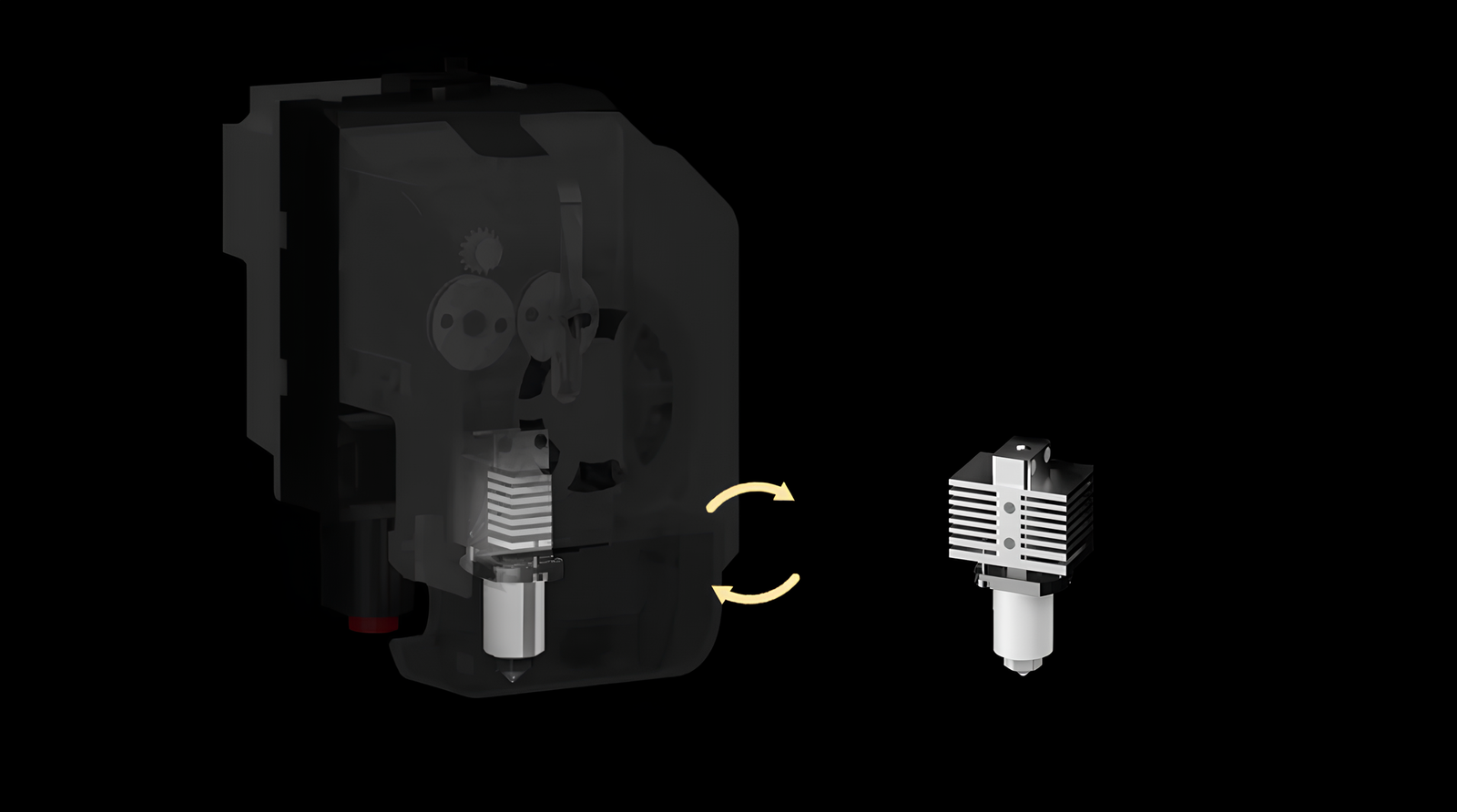

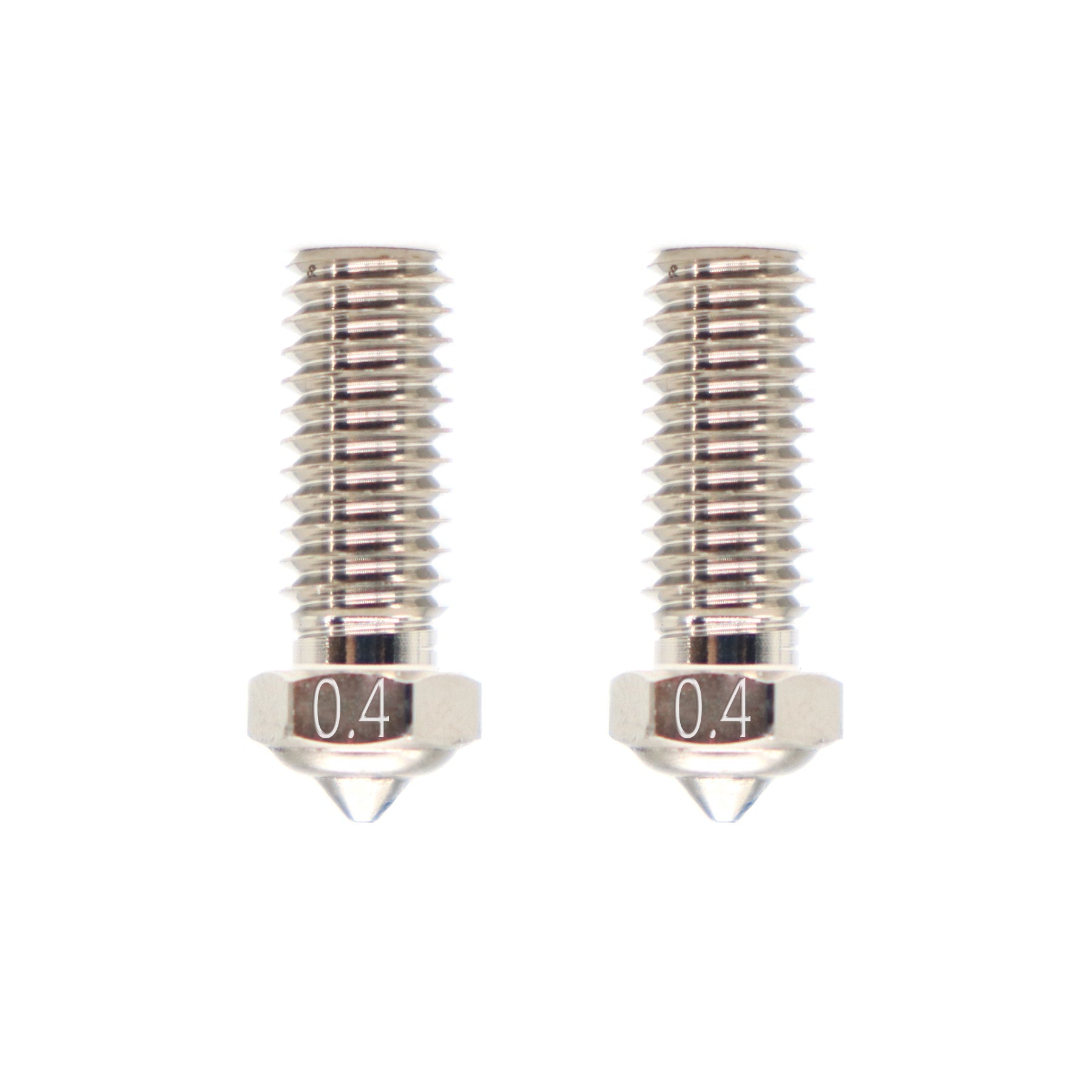

Einige 3D-Drucker-Hersteller erkennen die unterschiedlichen Kundenbedürfnisse und bieten flexible Kompatibilität. QIDI Tech rüstet beispielsweise seine Modelle mit austauschbaren, verkupferten und verschleißfesten gehärteten Stahldüsen aus. Dies ermöglicht es den Benutzern, die beste Düse basierend auf Faktoren wie Filamenttyp, erwarteter Lebensdauer und geplanten Anwendungen auszuwählen.

Warum verschleißen Düsen?

Obwohl sie gut gebaut sind, wird eine normale 3D-Druck-Routine die Düsen dennoch mit der Zeit allmählich beschädigen:

1. Wiederholtes Erhitzen und Abkühlen

Das Ein- und Ausschalten der Düsen auf heiße und kalte Temperaturen verursacht Dehnungsspannungen und Risse durch Materialermüdung. Dies verändert langsam die Materialeigenschaften der Düse.

2. Abrasive Filamentmaterialien

Viele Spezialfilamente enthalten winzige, harte Partikel aus Kohlefaser, Metallpulvern, Leuchtpigmenten usw. Diese scheuern und kratzen an den inneren Düsenwänden und erodieren so das Präzisionsloch.

3. Hohe Temperaturen

Beim Drucken mit hochentwickelten Kunststoffen müssen die Düsen über lange Zeiträume sehr heiß gehalten werden, was sich den Materialgrenzen nähert. Solche extremen und anhaltenden Temperaturen können die Spitzenform verzerren und die Legierungsfestigkeit verringern.

4. Reinigungsverschleiß

Unvermeidliche Cold-Pulls und Abwischvorgänge hinterlassen jedes Mal kleine Dellen und Defekte. Diese mechanische Reinigung verändert die Lochgröße und -form.

5. Schäden durch Verstopfungen und deren Beseitigung

Festsitzende Filamentstücke, das Ausbohren und das Zurückschieben von Verstopfungen kratzen und beschädigen ebenfalls die Oberfläche des Düsenlochs.

Das Verständnis dieser Hauptverschleißursachen gibt Aufschluss darüber, wie Düsen sorgfältig verwendet und gewartet werden können, um ihre Lebensdauer zu verlängern.

Anzeichen #1 – Unregelmäßige Extrusion

1. So erkennen Sie Probleme mit ungleichmäßiger Extrusion

Achten Sie auf sprühende Geräusche aus der Düse. Überprüfen Sie Drucke auf dünne Schichten, Lücken oder fehlende Abschnitte. Diese Hinweise deuten in der Regel auf eine teilweise Verstopfung der Düse hin, die den gleichmäßigen Fluss einschränkt. Bei längeren Druckaufträgen verschlimmert sich das Problem allmählich, da der Austrag immer unbeständiger wird.

2. Auswirkungen einer schlechten Extrusion

Unregelmäßiger Austrag und Düsenverstopfungen beeinträchtigen die Druckqualität direkt. Im besten Fall verschlechtert sich die Qualität leicht durch kleine Hohlräume oder übermäßigen Materialaustrag. Im schlimmsten Fall führt der variable Fluss jedoch dazu, dass sich Schichten trennen oder das gesamte Modell verschiebt. Der Druck wird unberechenbar und verträgt keine komplexen Geometrien.

Da Extrusionsinstabilität oft mit einem bevorstehenden Düsenversagen zusammenhängt, betrachten Sie dies als Aufforderung, den Zustand der Düse genau zu prüfen und den Austausch eher früher als später einzuplanen.

Anzeichen #2 – Abnehmende Druckqualität

1. Auftretende Druckqualitätsprobleme

Neben dem variablen Fluss machen sich auch andere Symptome negativ in der Druckqualität bemerkbar, darunter:

• Fadenbildung oder feine Fäden zwischen Abschnitten.
• Zufällige Kleckse, die die Oberflächenbeschaffenheit beeinträchtigen.
• Vertikale Linien, die nicht ausgerichtet zu sein scheinen.
• Sich allmählich verschlechternde Geisterbilder (Ringing-Artefakte).
• Schlechte Überbrückungs- und Überhangleistung.

2. Der Zusammenhang mit der Düse

Obwohl auch die Software-Kalibrierung die Qualität beeinflusst, gibt es Anzeichen, die auf Hardwarefaktoren hindeuten. Ein Düsenverschleiß, der winzige Spalten öffnet, verstärkt das Auslaufen und verändert die Ablageform. Ungenaue Abmessungen führen zu falsch platzierten Materialspuren. Der Verlust an Steifigkeit überträgt Vibrationen in Form von Defekten.

Wenn Modelle ohne Firmware-Änderungen allmählich unschöner werden, sollte die Unversehrtheit und Eignung der Düse in Betracht gezogen werden.

Anzeichen #3 – Düsenverstopfung

1. Warnsignale für eine Verstopfung erkennen

Nichts stoppt Drucke schneller als eine verstopfte Düse. Anzeichen für eine Verstopfung sind das plötzliche Aussetzen der Extrusion, lautes Klicken des Vorschubmotors durch übermäßigen Druck oder austretendes Filament um den Heizblock herum. Festsitzende Fremdkörper und verbrannte Kunststoffreste im Inneren führen im Laufe der Zeit ebenfalls zu sich verschlimmernden Verstopfungen.

2. Auswirkungen von nicht behobenen Verstopfungen

Während das Beseitigen einer Verstopfung kurzfristig Abhilfe schafft, signalisieren wiederkehrende Verstopfungen, dass die Düse ausgetauscht oder aufgerüstet werden muss, um dauerhafte Schäden zu vermeiden. Unbehandelt belasten Verstopfungen den Extruder und können den Heizblock ruinieren. Defekte Düsen geben außerdem Partikel ab, die schnell zu erneuten Verstopfungen führen können.

Um lästige Düsenverstopfungen während des Druckvorgangs zu vermeiden, sollten Sie Ersatzdüsen bereithalten, um bei Bedarf schnell wechseln zu können. Planen Sie den Austausch in Chargen ein, wenn der Filamentverbrauch steigt.

Anzeichen #4 – Sichtbare Düsenschäden

1. Beispiele für physische Düsenschäden

Bei genauer Betrachtung sind die offensichtlichsten Warnsignale sichtbare Verschleiß- oder Schäden an der Düse, darunter:

• Vergrößerte, ungleichmäßige Extrusionsöffnung.
• Fehlende Teile an der Düsenspitze.
• Verformte Öffnungen, die den Filamentpfad blockieren.

2. Auswirkungen von Düsenschäden

Dellen, Riefen und ungewöhnliche Formen am Düsenhals beeinträchtigen die Materialströmung und verändern sie negativ. Inzwischen verlieren ausbeulende oder eingerissene Öffnungen ihre Maßgenauigkeit, was zu Schwellungen und Ausdehnungsproblemen bei Drucken führt. Defekte Düsen erhöhen zudem das Risiko von Verstopfungen, Auslaufen und dem Einbetten von Rückständen in den Druckergebnissen.

Beschädigte oder erodierte Düsen sollten aus Gründen der Druckqualität und der Langlebigkeit des Druckers sofort ausgetauscht werden, bevor sich die Probleme verstärken.

Anzeichen #5 – Materialaustritt

Wenn geschmolzenes Filament unerwartet im Bereich der Düse austritt, deutet das ebenfalls auf ein mögliches Problem hin. Ursachen für störenden Materialaustritt sind:

1. Düse nicht vollständig gesichert

Wenn sich die Düsenbefestigung während des Druckvorgangs lockert, entstehen Spalten, durch die unter Druck stehender Kunststoff unkontrolliert nach oben quellen kann. Anzeichen dafür sind fadenartige Stränge, die sich um Heizblöcke und Gewindeverbindungen verfestigen. Um das Leck zu beheben, muss die Düse sicher wieder festgezogen werden.

2. Probleme durch Wärmekriech (Heat Creep)

Manchmal tritt Material höher entlang der Wärmebarriere aus, was darauf hindeutet, dass aufsteigende Hitze das Filament vorzeitig erweicht. Diese Ausgasungslecks deuten auf unzureichende Kühlung und Wärmeleitungsprobleme hin, die für einen robusten Druck, insbesondere mit Hochtemperaturmaterialien, behoben werden müssen.

3. Abgenutzte Gewinde und Dichtungen

Wenn Kunststoff an der Düse heruntertropft, bedeutet dies wahrscheinlich, dass sich die Barrieren in der Nähe der Öffnung mit der Zeit verschlechtert haben und das Material unter Druck nicht mehr effektiv zurückhalten. Dies ist ein starker Hinweis darauf, dass die abgenutzten Düsenspitzen ersetzt werden müssen.

Anzeichen #6 – Verformte Düsenform

1. Bedeutung der Düsenform

Das scheinbar unbedeutende Düsenprofil beeinflusst aktiv die Extrusionsqualität und -struktur. Konische Öffnungen mit dicken, sich verjüngenden Wänden erzeugen glatte, runde Spuren, wobei der Druck für eine gute Haftung auf den Scheitelpunkt konzentriert wird. Abgeschrägte Ränder verhindern zudem, dass Material hängen bleibt und sich Schmutz ansammelt, der die Extrusion stört.

2. Erkennung von ungewöhnlichem Verschleiß

Durch intensive Nutzung verschleißen jedoch die Präzisionsgeometrie und die wünschenswerten Eigenschaften, darunter:

• Abgeflachte Düsenspitzen.
• Übermäßig abgewinkelte Extrusionslöcher.
• Asymmetrische Austrittsprofile.
• Abgerundete Kanten durch Verbrennung und Reibung.

Die daraus resultierenden verzerrten Extrusionsmuster zeigen sich schließlich als Dimensionsungenauigkeiten oder Oberflächenfehler, insbesondere an hohen vertikalen Merkmalen.

Anzeichen #7 – Häufige Filamentverstopfungen

1. Ursachen für Filamentverstopfungen

Verstopfungen treten auf, wenn Schmutz das winzige Düsenloch verstopft und das Filament nicht mehr reibungslos hindurchgezogen werden kann. Obwohl manchmal verschmutztes Filament die Ursache ist, beginnen die meisten Verstopfungen mit kleinen Partikeln von altem Kunststoff, die in der Düse haften bleiben und sich über viele Druckvorgänge hinweg allmählich ansammeln.

2. Häufigkeit von Verstopfungen als Indikator

Wenn das Beseitigen von Verstopfungen und das Ersetzen des Filaments das Problem nur vorübergehend beheben, bevor bald darauf die nächste Verstopfung auftritt, ist dies ein starkes Zeichen dafür, dass die Düse selbst aufgrund zunehmender Verschleißprobleme ausgetauscht werden muss. Zu viele Verstopfungen, deutlich mehr als für Ihren Drucker normal, deuten darauf hin, dass das Düsenloch Defekte aufweist, die einen zuverlässigen Druck unmöglich machen.

Die Verfolgung der Verstopfungsrate hilft festzustellen, ob die frustrierenden Blockaden auf zunehmende Düsenlochschäden zurückzuführen sind oder auf gelegentliche, einmalige Filamentprobleme. Führen Sie ein Protokoll, um die Ursachen zu beheben.

Wartung und vorbeugende Pflege

Düsen sind entscheidend für hochwertige Drucke. Eine gute Wartung beugt Problemen vor. Dieser Leitfaden enthält Tipps zur Düsenpflege, um die Lebensdauer zu verlängern.

1. Gewohnheiten zur Verlängerung der Düsenlebensdauer

• Beobachten Sie Drucke genau, um Probleme frühzeitig zu erkennen.
• Vermeiden Sie höhere Temperaturen als für das Material erforderlich.
• Verhindern Sie Düsenkollisionen durch sorgfältiges Nivellieren des Druckbetts.
• Verwenden Sie Reinigungsfilamente, um Rückstände sicher zu entfernen.
• Wischen Sie die Außenseiten vorsichtig ab, ohne die Düsenöffnung zu beschädigen.
• Überprüfen Sie den Zustand der Düsenöffnung und der Gewinde vor dem Einbau.

2. Kontrolle der Druckumgebung

• Verwenden Sie geschlossene Drucker oder Abdeckungen, um stabile Temperaturen zu gewährleisten.
• Setzen Sie aktive Belüftung, Ventilatoren und Filter ein, um Schmutzpartikel aufzufangen.
• Halten Sie den Bereich sauber und staubfrei, um Partikelverstopfungen zu vermeiden.
• Installieren Sie geschützte Spulenhalter fern von Zahnrädern/Riemen.
• Handhaben Sie Filament sauber, um Öle und Fremdkörper zu vermeiden.

3. Bei Lagerung und Transport

• Decken Sie Düsenöffnungen ab oder setzen Sie Schutzstopfen ein.
• Entfernen Sie Düsen und bewahren Sie sie sicher in Behältern auf, um mechanische Schäden zu begrenzen.
• Bringen Sie Markierungen (z.B. Klebeband) an, um offene Heizkanäle optisch zu kennzeichnen.

Durch die Anwendung dieser Praktiken helfen Sie Ihren Düsen, während ihrer gesamten Lebensdauer eine zuverlässige Extrusion und erstklassige Drucke zu liefern. Darüber hinaus ist die richtige Filamentlagerung entscheidend für die Aufrechterhaltung der Druckqualität. Weitere Informationen zur Haltbarkeit von Filamenten finden Sie in unserem Leitfaden Wie lange hält 3D-Drucker-Filament?.

Wie man Düsen austauscht

Wenn die Diagnose eindeutig auf defekte Düsenkomponenten hinweist, stellt der Austausch die erwartete Extrusionskonsistenz und Druckqualität wieder her.

1. Vorgehen beim Düsenaustausch

Schalten Sie den Drucker sicher aus und befolgen Sie diese Schritte:

• Entfernen Sie die Frontabdeckung.
• Entfernen Sie die Silikonhülle.
• Erhöhen Sie die Düsentemperatur.
• Ziehen Sie das Filament heraus.
• Entfernen Sie die Düse mit isolierten Handschuhen.
• Setzen Sie die neue Düse ein.
• Ziehen Sie die Düse heiß fest.
• Reduzieren Sie die Düsentemperatur. Achten Sie auf Verbrennungsgefahr.
• Setzen Sie die Silikonhülle wieder auf.
• Setzen Sie die Frontabdeckung wieder ein.

2. Auswahl von Ersatzdüsen

Bei der Auswahl von Ersatzdüsen sollten Sie Folgendes beachten:

• Der Durchmesser der Öffnung beeinflusst die Detailgenauigkeit.
• Die Materialkompatibilität, insbesondere bei abrasiven Materialien.
• Spezielle Düsen (z.B. antihaftbeschichtet, gehärtet) für anspruchsvolle Filamente.
• Die Bestellung von erschwinglichen Ersatzdüsen im Mehrfachpack für schnelle Wechsel bei auftretenden Problemen.

Mit hochwertigen Ersatzdüsen und etwas einfacher Wartung können Benutzer gängige Extrusionsprobleme beheben, bevor sie sich zu größeren Problemen auswachsen.

Abschließende Gedanken zur Düsenpflege

Die Düse eines 3D-Druckers mag unbedeutend erscheinen, aber ihre Leistung hängt stark von ihrer Haltbarkeit und Präzision bei der Lenkung der Materialablagerung ab. Allmählicher Verschleiß im normalen Betrieb kann die Extrusionszuverlässigkeit auf subtile Weise beeinträchtigen, wenn er nicht rechtzeitig erkannt wird. Indem Benutzer die wichtigsten Anzeichen für eine nachlassende Düsengesundheit erkennen und die Düsen frühzeitig austauschen, bewahren sie die Druckkonsistenz.
