Infill im 3D-Druck: Was es ist und warum es wichtig ist

Die innere Struktur eines 3D-gedruckten Objekts – bekannt als Füllstruktur (Infill) – spielt eine entscheidende Rolle für den Erfolg des Drucks. Dieses Muster zwischen den äußeren Schalen beeinflusst die Stärke, das Gewicht und den Materialverbrauch Ihres Objekts. Die richtigen Fülleinstellungen können den Unterschied zwischen einem zerbrechlichen Modell und einem langlebigen, funktionalen Teil ausmachen und helfen Ihnen gleichzeitig, Druckzeit und Materialverbrauch optimal auszubalancieren.

Was ist Infill beim 3D-Druck?

Infill ist die innere Struktur, die den Raum innerhalb der äußeren Schale eines 3D-gedruckten Objekts ausfüllt. Stellen Sie es sich als das Skelett vor, das Ihren Druck von innen heraus stützt. Wenn Sie ein 3D-Modell für den Druck in Scheiben schneiden (Slicing), erstellt die Software gemäß Ihren Einstellungen dieses innere Gerüst und erzeugt Muster, die strukturelle Unterstützung bieten, ohne das Objekt vollständig massiv zu machen.

Das Infill besteht typischerweise aus sich wiederholenden geometrischen Mustern, die die Innenwände Ihres Drucks verbinden. Diese Muster verwenden je nach gewählter Dichteeinstellung unterschiedliche Materialmengen.

Wie Infill Ihre Drucke beeinflusst

Infill hat direkten Einfluss auf mehrere Schlüsselaspekte Ihres fertigen Drucks:

• Stärke: Eine höhere Fülldichte erzeugt mehr interne Verbindungen, was zu stärkeren Drucken führt, die größerer Belastung und Druck standhalten können.
• Gewicht: Die Menge des Infills bestimmt, wie schwer Ihr endgültiges Objekt sein wird. Geringere Dichte bedeutet einen leichteren Druck.
• Materialverbrauch: Mehr Infill erfordert mehr Filament. Die Reduzierung der Fülldichte ist eine der effektivsten Methoden, um Material zu sparen und die Druckkosten zu senken.
• Druckzeit: Dichte Füllmuster benötigen länger zum Drucken, da die Düse mehr Wege zurücklegen muss, um das zusätzliche Material aufzutragen.

Massiv vs. Hohl vs. Infill

Die Verwendung von Infill bietet erhebliche Vorteile gegenüber sowohl vollständig massiven als auch hohlen Drucken:

Eine gut gewählte Infill-Einstellung bietet Ihnen das Beste aus beiden Welten – Stärke dort, wo sie benötigt wird, ohne übermäßigen Materialverbrauch oder Druckzeit.

Arten von 3D-Druck-Füllstrukturen

Gängige Füllmuster

Das von Ihnen gewählte Muster für Ihr Infill hat großen Einfluss auf die Leistung Ihres Drucks. Moderne Slicing-Software bietet mehrere Musteroptionen, jede mit unterschiedlichen Eigenschaften:

Gitter (Grid): Dieses einfache Muster erzeugt senkrechte Linien, die Quadrate bilden. Das Gittermuster ist schnell zu drucken und bietet eine ausgewogene Stärke in zwei Richtungen (X- und Y-Achse). Es ist eine ausgezeichnete Allzweckoption für viele einfache Drucke.

Rechteckförmig (Rectilinear): Ähnlich wie ein Gitter, jedoch mit parallelen Linien, die ihre Richtung zwischen den Schichten abwechseln. Dieses Muster bietet gute Stärke bei minimalem Material und ist schnell gedruckt. Es ist ideal für Entwürfe und Prototypen, bei denen die Druckgeschwindigkeit wichtiger ist als maximale Stärke.

Dreieckig (Triangular): Bildet Dreiecke im gesamten Innenraum Ihres Drucks. Dieses Muster verteilt Kräfte gleichmäßiger als Gittermuster und widersteht Biegung aus mehreren Richtungen, wodurch es sich für funktionale Teile eignet, die eine gleichmäßige Festigkeit benötigen.

Waben (Honeycomb): Erzeugt sechseckige Zellen, die an einen Bienenstock erinnern. Dieses Muster bietet ein außergewöhnliches Verhältnis von Festigkeit zu Gewicht und eine ausgezeichnete Widerstandsfähigkeit gegen Druckbelastung. Obwohl es mehr Material verbraucht und länger zum Drucken braucht als einfachere Muster, ist die Wabenfüllung perfekt für Teile, die Gewicht tragen müssen.

Gyroid: Eine organische, wellenartige, durchgehende Struktur. Das Gyroid-Muster bietet gleichmäßige Festigkeit in alle Richtungen (isotrop) und ermöglicht es Luft und Flüssigkeiten, durch den Druck zu fließen. Es ist besonders nützlich für flexible Materialien und Anwendungen, die einzigartige mechanische Eigenschaften erfordern.

Leistungsmerkmale der Muster

Festigkeitsverteilung

Verschiedene Muster verteilen die Festigkeit auf unterschiedliche Weise:

• Gitter und Rechteckförmig: Am stärksten entlang der X- und Y-Achse, schwächer entlang der Z-Achse.
• Dreieckig: Ausgewogenere Festigkeit in alle horizontalen Richtungen.
• Waben: Hervorragende Druckfestigkeit mit guter Lastverteilung.
• Gyroid: Die gleichmäßigste Festigkeit in alle Richtungen, einschließlich der Z-Achse.

Flexibilität und Materialaspekte

Das Füllmuster beeinflusst, wie Ihr Druck unter Druck nachgibt:

• Gyroid: Bietet die gleichmäßigste Flexibilität und funktioniert außergewöhnlich gut mit TPU und anderen flexiblen Filamenten.
• Waben: Bietet kontrollierte Nachgiebigkeit unter Druck mit guter Rückstellung.
• Gitter/Rechteckförmig: Erzeugt steifere Strukturen mit weniger Nachgiebigkeit.
• Dreieckig: Bietet Steifigkeit mit ausgewogener Biegefestigkeit.

Druckgeschwindigkeit und Effizienz

Ihre Musterwahl beeinflusst die Druckzeit erheblich:

• Rechteckförmig: Normalerweise am schnellsten zu drucken.
• Gitter: Schnell und effizient.
• Dreieckig: Moderate Druckzeit.
• Waben: Langsamer aufgrund häufiger Richtungswechsel.
• Gyroid: Oft das langsamste Muster aufgrund seiner komplexen Geometrie.

Für zeitkritische Projekte reduzieren einfachere Muster wie Rechteckförmig oder Gitter die Druckdauer. Wenn Festigkeit Priorität hat, ist die zusätzliche Zeit für Waben- oder Gyroid-Muster in der Regel lohnenswert.

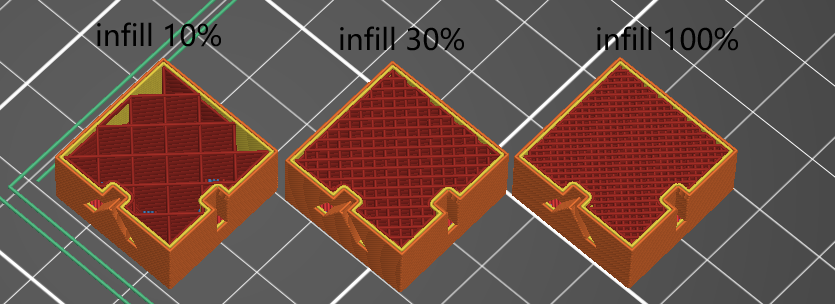

Fülldichte im 3D-Druck

Was der Füllprozentsatz bedeutet

Die Fülldichte ist der Prozentsatz des Innenraums, der in Ihrem 3D-Druck mit Material gefüllt wird. Sie reicht von 0 % (vollständig hohl) bis 100 % (vollständig massiv).

Niedrige Dichte (10-20 %)

Eine Füllung mit niedriger Dichte erzeugt leichte und schnell herzustellende Drucke. Die innere Struktur ist spärlich, bietet aber genügend Unterstützung für die oberen Schichten Ihres Drucks. Dieser Dichtebereich ist ideal für dekorative Modelle, Prototypen und andere nicht-funktionale Gegenstände, bei denen Festigkeit nicht im Vordergrund steht. Der minimale Materialverbrauch macht Drucke mit niedriger Dichte wirtschaftlich, besonders bei größeren Objekten.

Mittlere Dichte (25-40 %)

Die Füllung mit mittlerer Dichte stellt einen Kompromiss zwischen Festigkeit und Materialeffizienz dar. Dieser Bereich bietet eine angemessene Haltbarkeit für Allzweckgegenstände, während Druckzeit und Materialkosten moderat bleiben. Haushaltsgegenstände, Behälter und leicht belastete Funktionsteile funktionieren in der Regel gut mit einer mittleren Fülldichte. Die meisten alltäglichen 3D-Druckprojekte fallen in diese Kategorie und bieten gute Ergebnisse ohne übermäßigen Materialverbrauch.

Hohe Dichte (50-100 %)

Eine Füllung mit hoher Dichte erzeugt starke, robuste Teile, die erheblichen Belastungen standhalten können. Wenn Sie sich 100 % nähern, werden die Drucke nahezu massiv und maximieren die Festigkeit. Dieser Bereich ist notwendig für mechanische Komponenten, Werkzeuge und Gegenstände, die Gewicht tragen oder einem Bruch unter Druck widerstehen müssen. Der Nachteil ist ein erheblich erhöhter Materialverbrauch und längere Druckzeiten. Reservieren Sie Einstellungen mit hoher Dichte für Teile, bei denen die Festigkeit entscheidend für die Funktionalität ist.

Wie die Dichte Ihre Drucke beeinflusst

Sie bestimmt den Materialverbrauch

Ein höheres Infill bedeutet mehr verbrauchtes Filament. Ein 20% Infill könnte nur ein Drittel des Materials benötigen, das für einen massiven Druck erforderlich wäre, was sowohl Material als auch Geld spart. Bei großen Drucken können selbst kleine Reduzierungen des Füllanteils zu erheblichen Einsparungen führen.

Sie steuert die Druckdauer

Die Fülldichte hat direkten Einfluss darauf, wie lange Ihr Druck benötigt. Drucke mit niedriger Dichte (10-20 %) sind viel schneller fertig als Drucke mit hoher Dichte (50 %+). Dies liegt daran, dass der Drucker bei höheren Fülleinstellungen mehr Bahnen fahren und mehr Material auftragen muss.

Sie definiert die strukturelle Festigkeit

Die Festigkeit Ihres Drucks nimmt mit höherer Fülldichte zu. Teile mit 50 % oder mehr Infill können erhebliche Belastungen und Gewichte bewältigen. Allerdings steigt die Festigkeit nicht linear an – der Unterschied zwischen 80 % und 100 % Infill ist oft minimal, verbraucht aber viel mehr Material.

Faktoren, die Ihre Infill-Wahl beeinflussen

Während die vorherigen Abschnitte behandelten, welche Füllmuster und -dichten verfügbar sind, konzentriert sich dieser Abschnitt darauf, wie Sie die richtige Auswahl für Ihre spezifische Situation treffen.

Zweck Ihres 3D-Drucks

Lassen Sie die Funktion Ihres Drucks Ihre Infill-Entscheidungen leiten:

Für spezielle Anwendungen

Über grundlegende Festigkeitsaspekte hinaus denken Sie an spezielle Anforderungen. Teile, die Vibrationen absorbieren müssen, profitieren von Gyroid-Infill bei mittleren Dichten. Objekte, die schwimmen sollen, benötigen sehr niedrige Füllprozente. Gegenstände, die hohen Temperaturen ausgesetzt sind, profitieren von einer höheren Fülldichte für eine verbesserte Wärmeverteilung.

Umgebungsfaktoren

Berücksichtigen Sie, wo und wie Ihr Druck verwendet wird. Außengegenstände benötigen Wasserbeständigkeit, was oft eine höhere Fülldichte erfordert, um das Eindringen von Wasser zu verhindern. Teile, die UV-Licht ausgesetzt sind, können mit der Zeit abgebaut werden, was möglicherweise von Anfang an zusätzliche Festigkeit erfordert.

Materialspezifische Überlegungen

Verschiedene Filamente erfordern unterschiedliche Infill-Ansätze:

PLA druckt sauber mit den meisten Mustern, kann aber bei niedrigen Fülldichten spröde sein. Seine minimale Schrumpfung macht es für präzise geometrische Muster geeignet.

ABS und PETG zeigen während des Abkühlens mehr thermische Bewegung. Diese Materialien profitieren von Füllmustern, die Ausdehnung und Kontraktion berücksichtigen, wobei Gyroid besonders effektiv ist, um den Aufbau innerer Spannungen zu verhindern.

Flexible Filamente (TPU/TPE) arbeiten oft schlecht mit komplexen Füllmustern, die ihre natürliche Bewegung einschränken. Einfachere Muster mit mäßigem Abstand ermöglichen es dem Material, seine Flexibilitätseigenschaften zu behalten.

Verbundfilamente, die Holz-, Metall- oder Kohlefaserpartikel enthalten, können zu beschleunigtem Düsenverschleiß führen. Für diese Materialien verlängert die Verwendung effizienter Muster bei mäßigen Dichten die Lebensdauer der Düse.

Möglichkeiten und Grenzen des Druckers

Ihre Hardware hat direkten Einfluss darauf, welche Fülleinstellungen praktikabel sind:

Dynamik des Druckkopfs

Bowden-Extruder-Setups können bei schnellen Richtungswechseln, die komplexe Füllmuster erfordern, mehr Schwierigkeiten haben. Direktantriebssysteme handhaben komplizierte Füllmuster im Allgemeinen präziser.

Überlegungen zur Düsengröße

Größere Düsen (0,6 mm+) drucken schneller, erzeugen aber gröbere Füllstrukturen. Bei Verwendung größerer Düsen benötigen Sie einen größeren Abstand in Ihrem Füllmuster, um Überextrusion an Kreuzungspunkten zu vermeiden.

Effektivität des Kühlsystems

Drucker mit einseitigen Kühlgebläsen können bei höheren Fülldichten Probleme bekommen, besonders in geschlossenen Bereichen, in denen sich Wärme staut. In diesen Situationen kann die Reduzierung der Fülldichte oder die Erhöhung der minimalen Schichtzeit die Ergebnisse verbessern.

Einschränkungen der Prozessorleistung

Ältere Steuerplatinen von Druckern haben manchmal nicht die nötige Rechenleistung, um komplexe Muster bei hohen Geschwindigkeiten zu verarbeiten. Wenn Ihr Drucker bei komplizierten Füllabschnitten ruckelt, sind möglicherweise einfachere Muster erforderlich, unabhängig von ihren strukturellen Eigenschaften.

Meistern Sie die Infill-Einstellungen für bessere 3D-Drucke!

Die Wahl der richtigen Fülleinstellungen ist der Schlüssel zu erfolgreichen 3D-Drucken. Mit den richtigen Mustern und Dichten können Sie Drucke erstellen, die Stärke, Gewicht, Materialverbrauch und Druckzeit ausbalancieren. Denken Sie daran, dass verschiedene Projekte unterschiedliche Ansätze erfordern – dekorative Modelle funktionieren gut mit 10-20 % Infill und einfachen Mustern, während Funktionsteile möglicherweise 50 % Infill mit stärkeren Strukturen benötigen. Probieren Sie verschiedene Kombinationen aus und passen Sie sie basierend auf Ihrem spezifischen Drucker und Ihren Materialien an. Diese kleinen Änderungen an der inneren Struktur Ihres Drucks werden Ihre Ergebnisse erheblich verbessern.
