CoreXY-3D-Drucker: Wie sie funktionieren und warum sie so beliebt sind

Die 3D-Drucktechnologie entwickelt sich ständig weiter, und CoreXY-Drucker erfreuen sich bei Enthusiasten zunehmender Beliebtheit. Es handelt sich nicht um gewöhnliche 3D-Drucker – sie nutzen ein cleveres Bewegungssystem, das sich von den Standard-Cartesianern unterscheidet. Die Magie der CoreXY-Drucker liegt in ihrer Riemenkonfiguration, die den Druckkopf auf eine völlig andere Weise bewegt. Falls Sie neugierig sind, warum diese Drucker bessere Ergebnisse liefern oder warum so viele Menschen zu ihnen wechseln, erläutert dieser Artikel, wie sie funktionieren und was sie so besonders macht.

Was ist ein CoreXY-3D-Drucker?

CoreXY ist eine spezielle Bauart für 3D-Drucker, die ein einzigartiges Riemensystem zur Bewegung des Druckkopfes nutzt. Im Vergleich zu typischen Cartesianern mit einem Motor pro Achse nutzen CoreXY-Drucker zwei feststehende Motoren, die zusammen die X- und Y-Achsen steuern. Dieser bauliche Unterschied bietet einen mechanischen Vorteil, der sich auf Druckgeschwindigkeit und -qualität auswirkt.

Der bedeutendste Unterschied zwischen CoreXY- und Kartesischen Systemen liegt in der Art der Bewegungssteuerung. Bei Kartesischen Druckern bewegen sich die Motoren physikalisch mit mindestens einer Achse mit, was Gewicht hinzufügt und die Leistung begrenzt. Bei CoreXY-Druckern sind beide Motoren dauerhaft am Rahmen montiert und die Bewegungsübertragung erfolgt über Riemen, um den Druckkopf zu verfahren. Diese scheinbar geringfügige Änderung im Konstruktionsprinzip führt zu unterschiedlichen Leistungseigenschaften, auf die wir in den folgenden Abschnitten eingehen werden.

Funktionsweise von CoreXY-3D-Druckern: Die Mechanik erklärt

Das Design von CoreXY unterscheidet sich stark von der herkömmlichen 3D-Druckermechanik. Das System erzielt seine Leistung aus vier Hauptkomponenten, die zusammenwirken, um präzise, schnelle Bewegungen bei minimalen Vibrationen zu ermöglichen.

Feste Motoren: Die stationäre Energiequelle

CoreXY-Drucker nutzen zwei Schrittmotoren, um alle horizontalen Bewegungen des Druckkopfes zu steuern. Im Gegensatz zu herkömmlichen Druckern, bei denen Motoren mit den Achsen mitfahren müssen, sind CoreXY-Motoren am Druckerrahmen befestigt – typischerweise an den hinteren Ecken oder hinter dem Gerät. Diese Unbeweglichkeit ist der Kern des CoreXY-Vorteils: Das Gewicht der Motoren beeinflusst die Bewegung des Druckkopfes niemals, wodurch höhere Geschwindigkeiten bei geringeren Vibrationen ermöglicht werden.

Alle Motoren sind über eine gezahnte Riemenscheibe mit dem System verbunden, die die Zahnriemen straff hält. Diese Motoren empfangen gesteuerte elektrische Impulse von der Druckersteuerplatine, wodurch Bewegungen von nur 0,01 mm oder weniger möglich sind.

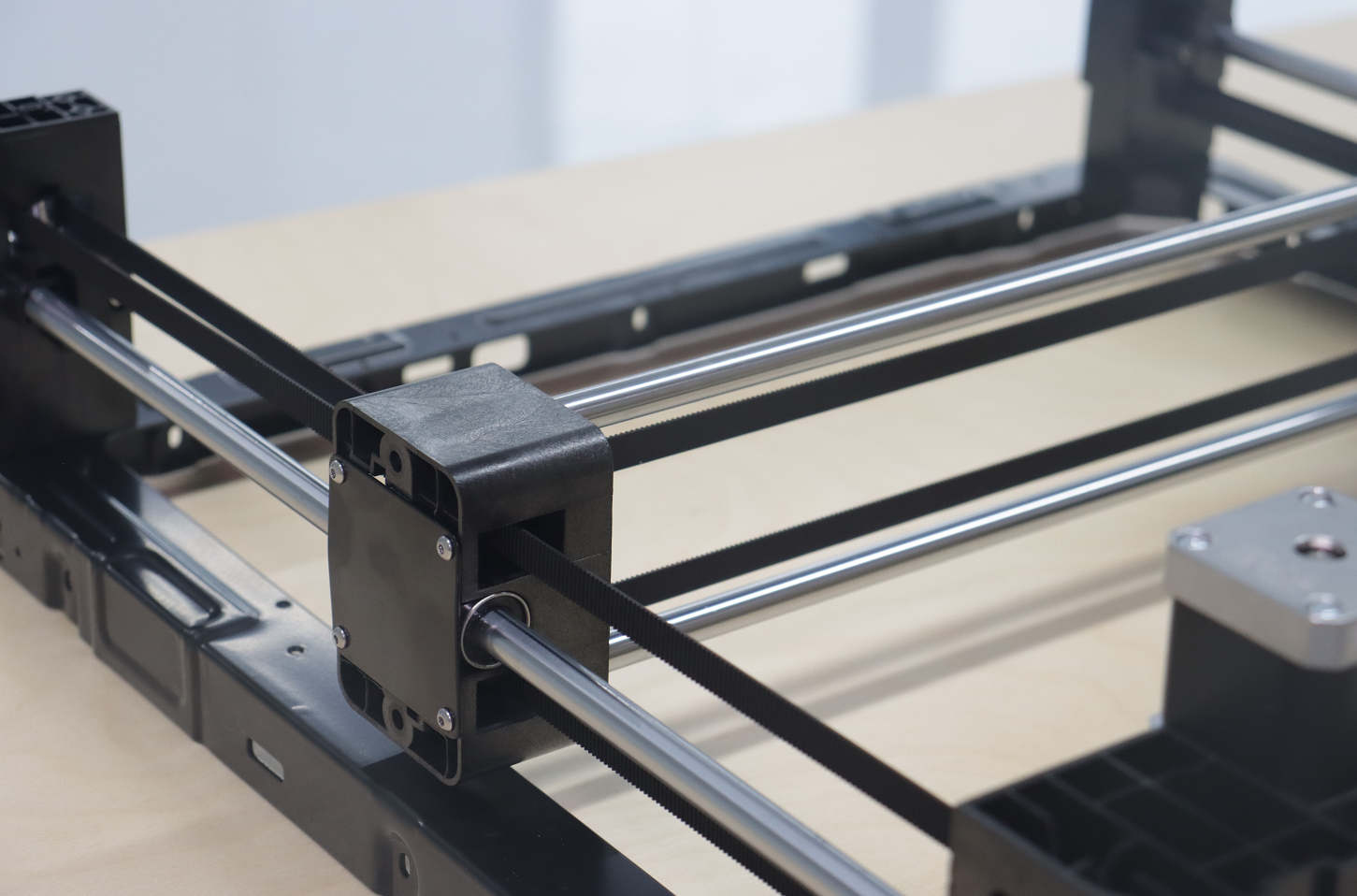

H-förmiges Riemensystem: Der Kraftübertragungsmechanismus

Die Riemenkonfiguration von CoreXY-Druckern ist ein geniales Stück Ingenieurskunst. Zwei lineare Zahnriemen – meistens aus Glasfaser verstärktem Gummi mit gleichmäßig verteilten Zähnen – verlaufen durch eine Reihe von Riemenscheiben in einem Muster, das von oben betrachtet einem „H“ oder einem „quadratischen Unendlichkeitszeichen“ ähnelt.

Jeder Riemen folgt einem sorgfältig geplanten Pfad:

• Von einer Motorriemenscheibe zu einer Umlenkriemenscheibe an der gegenüberliegenden Ecke
• Quer zur Druckkopfschlitten, an dem er befestigt ist oder hindurchläuft
• Um eine weitere Reihe von Umlenkriemenscheiben
• Zurück zum zweiten Motor

Die Riemenpfade kreuzen sich, berühren sich aber nie, sodass es sich um ein System handelt, bei dem die Spannung der beiden Motoren direkt in eine Schlittenbewegung umgewandelt wird. Umlenkriemenscheiben – glatte oder gezahnte Räder, die keine Motoren antreiben – lenken die Riemen um Kurven und halten dabei die korrekte Spannung im gesamten System aufrecht.

Abgestimmte Motorwirkung: Das multidirektionale Steuerungsverfahren

Die wahre Genialität von CoreXY zeigt sich darin, wie einfache Motorrotationen eine präzise Richtungssteuerung erzeugen:

X-Achsen-Bewegung: Wenn beide Motoren mit gleicher Geschwindigkeit in die gleiche Richtung drehen, bewegt sich der Druckkopf rein entlang der X-Achse. Dies geschieht, weil sich die entgegengesetzten Kräfte in Y-Richtung aufheben, während sich die X-Kräfte zu einer Bewegung verbinden.

Y-Achsen-Bewegung: Wenn die Motoren mit gleicher Geschwindigkeit in entgegengesetzte Richtungen drehen, bewegt sich der Druckkopf rein entlang der Y-Achse. Jetzt heben sich die X-Kräfte auf, während die Y-Kräfte zusammenwirken.

Diagonale Bewegung: Durch Variation der relativen Geschwindigkeiten der beiden Motoren kann der Drucker den Druckkopf in beliebige Richtungen über das Bauplattform bewegen. Dieses Koordinatensystem ermöglicht glatte Kurven und komplexe Muster mit bemerkenswerter Präzision.

Stationäres Druckbett: Die Stabilitätsverbesserung

Die meisten CoreXY-Drucker verfügen über ein Druckbett, das sich nur vertikal (Z-Achse) bewegt und während der X- und Y-Bewegungen völlig stillsteht. Diese Konstruktionswahl bietet erhebliche Vorteile:

Ein stationäres Bett minimiert die bewegte Masse, wodurch Vibrationen und Impulsprobleme während des Drucks reduziert werden. Mit zunehmender Größe der Drucke erhöht sich das Gewicht auf dem Bett – bei Systemen mit beweglichem Bett kann diese wachsende Masse die Bewegungsqualität beeinträchtigen. Indem das Bett horizontal festgehalten wird, behalten CoreXY-Drucker während des gesamten Druckvorgangs eine gleichbleibende Leistung bei.

Die Z-Achse funktioniert typischerweise über ein separates System mit ein bis vier Schrittmotoren, die Gewindespindeln oder Riemen antreiben, um das Bett zwischen den Schichten anzuheben oder abzusenken – völlig unabhängig von dem CoreXY-Mechanismus, der die horizontale Bewegung steuert.

Warum CoreXY-3D-Drucker beliebt sind: Vorteile und Nutzen

Das einzigartige mechanische Design von CoreXY-Druckern bietet mehrere praktische Vorteile, die ihre wachsende Beliebtheit bei 3D-Druck-Enthusiasten erklären.

Schnelleres Drucken ohne Einbußen bei der Qualität

CoreXY-Drucker erreichen höhere Druckgeschwindigkeiten, da ihre Druckköpfe nur wesentliche Komponenten tragen – nicht die Motoren selbst. Diese leichte Baugruppe kann schnell beschleunigen und die Richtung wechseln, ohne die Impulsprobleme, die schwerere Systeme beeinträchtigen.

Dank am Rahmen befestigter Motoren behalten CoreXY-Drucker auch bei Geschwindigkeiten Präzision bei, die bei anderen Druckerdesigns zu Qualitätseinbußen führen würden. Dieser Geschwindigkeitsvorteil macht CoreXY-Systeme besonders wertvoll für Anwender, die schnell drucken müssen, ohne Kompromisse bei der Qualität einzugehen.

Sauberere Ecken und glattere Oberflächen bei allen Geschwindigkeiten

Das leichte Portalsystem in CoreXY-Druckern reduziert Vibrationen während des Drucks. Weniger bewegte Masse bedeutet weniger Impuls, der bei Richtungswechseln gesteuert werden muss, was zu saubereren Ecken und glatteren Oberflächen im fertigen Druck führt.

Feste Motorpositionen beseitigen außerdem motorbedingte Vibrationen vom bewegten Schlitten. Bei korrekter Riemenspannung erzeugen CoreXY-Drucker außergewöhnlich glatte Drucke, selbst bei Geschwindigkeiten, bei denen andere Drucker sichtbare Mängel aufweisen könnten.

Ideal für ABS und andere verzugsanfällige Materialien

Die CoreXY-Architektur unterstützt von Natur aus die vollständige Einkapselung des Druckvolumens, da die Motoren an den Rahmenecken oder am hinteren Ende positioniert sind. Dies macht CoreXY-Drucker hervorragend geeignet für das Drucken von Materialien wie ABS, Polycarbonat oder Nylon, die stabile, erhöhte Temperaturen erfordern.

Größere Bauvolumina bei geringerem Platzbedarf

Viele CoreXY-Druckerdesigns erzielen beeindruckende Bauvolumina bei kompakten Außenabmessungen. Das Riemensystem ermöglicht es dem Druckkopf, den gesamten Rahmenbereich mit minimalem Platzverschwendung zu erreichen, wodurch diese Drucker bei Anwendern beliebt sind, die nur begrenzten Arbeitsraum haben, aber trotzdem ein großes Bauvolumen benötigen.

Konsistente Präzision über die gesamte Druckfläche

CoreXY-Drucker verfügen typischerweise über steife Rahmendesigns, die Kräfte gleichmäßig verteilen und bei schnellen Bewegungen nicht verbiegen. Diese strukturelle Stabilität gewährleistet eine gleichbleibende Leistung über das gesamte Bauvolumen, wobei die Drucke von unten nach oben und von der Mitte zum Rand die gleiche Qualität beibehalten.

Anwendungen von CoreXY-3D-Druckern

Die Vorteile von CoreXY-Druckern machen sie zu wertvollen Werkzeugen in mehreren wichtigen Anwendungsbereichen, was ihre wachsende Beliebtheit weiter erklärt.

Mehrere Designiterationen an einem einzigen Arbeitstag

Produktdesigner und Ingenieure verlassen sich auf CoreXY-Drucker, um Designkonzepte schnell zu iterieren. Der Geschwindigkeitsvorteil ermöglicht es Teams, mehrere Versionen eines Prototyps in dem gleichen Zeitraum zu testen, in dem langsamere Geräte nur ein oder zwei Iterationen produzieren würden. Die von diesen Druckern gebotene Präzision stellt sicher, dass Prototypen das beabsichtigte Endprodukt genau abbilden, was sie zu unverzichtbaren Werkzeugen im Produktentwicklungsprozess macht.

Kleinserienproduktion ohne Werkzeugkosten

CoreXY-Drucker eignen sich hervorragend zur Herstellung kleiner Serien funktioneller Bauteile für den direkten Einsatz. Ihre konsistente Präzision macht sie geeignet für die Fertigung von Komponenten, die enge Toleranzen erfordern. Viele kleine Unternehmen nutzen CoreXY-Drucker als Alternative zu herkömmlichen Fertigungsverfahren für begrenzte Produktionsläufe und finden sie kosteneffizient für Mengen, die zu klein für Spritzguss, aber zu groß für manuelle Herstellung sind.

Benutzerdefinierte Servohalterungen und Zahnradbaugruppen

Der Robotikbereich profitiert von der Fähigkeit von CoreXY-Druckern, präzise Strukturbauteile herzustellen. Benutzerdefinierte Halterungen, Zahnradbaugruppen und spezielle Vorrichtungen werden häufig auf CoreXY-Geräten gedruckt, wobei die Maßgenauigkeit direkt die Leistung des fertigen Roboters beeinflusst. Die Möglichkeit, in Materialien mit höherer Festigkeit und Hitzebeständigkeit zu drucken, macht diese Drucker besonders wertvoll für funktionelle Roboterbauteile.

Desktop-Produktion von Modellen in Ausstellungsqualität

Die 3D-Druck-Hobby-Gemeinde hat CoreXY-Designs angenommen, insbesondere bei erfahrenen Bastlern, die bessere Leistung suchen. Enthusiasten schätzen die Möglichkeit, komplexe Modelle mit feinen Details und glatten Oberflächen zu drucken. Für dekorative Objekte, funktionelle Haushaltsartikel oder mechanische Projekte liefern CoreXY-Drucker Ergebnisse, die anspruchsvolle Bastler zufriedenstellen, die professionelle Qualität aus ihren Heimwerkstätten wünschen.

Erleben Sie den Unterschied des CoreXY-3D-Druckers!

CoreXY-3D-Drucker bieten branchenführende Leistung durch ihre innovative, riemengetriebene Bewegungstechnologie. Durch feststehende Motoren und eine synchronisierte Riemenkonfiguration können die Geräte im Vergleich zu früheren Designs höhere Geschwindigkeiten und bessere Qualität erzielen. Diese mechanischen Vorteile übersetzen sich direkt in praktische Nutzen: glattere Drucke, größere Bauvolumina und die Fähigkeit, anspruchsvolle Materialien zu verarbeiten. Ob für schnellen Prototypenbau, Kleinserienproduktion oder anspruchsvolle Hobbyanwendungen – CoreXY-Drucker bieten die Leistung, die der heutige 3D-Druck erfordert.
