Wie funktioniert ein 3D-Drucker?

Ein 3D-Drucker baut physische Objekte auf, indem er Material Schicht für Schicht aus digitalen Entwürfen hinzufügt. Diese Maschinen haben sich in vielen Bereichen als wertvolle Werkzeuge erwiesen – Ingenieure nutzen sie zur Herstellung von Prototypen, Ärzte stellen medizinische Geräte her, und Bastler fertigen zu Hause kundenspezifische Teile an. Der Drucker arbeitet mit verschiedenen Materialien, hauptsächlich Kunststoffen, aber auch mit speziellen Verbundstoffen, und folgt dabei präzisen digitalen Anweisungen, um jede Schicht genau an der richtigen Stelle zu platzieren. Die Technologie macht es möglich, komplexe Formen und maßgeschneiderte Einzelstücke herzustellen, die auf andere Weise nur schwer zu produzieren wären.

Kernkomponenten eines 3D-Druckers

Ein 3D-Drucker benötigt fünf Hauptteile, um ordnungsgemäß zu funktionieren. Jede Komponente spielt eine spezifische Rolle bei der Umwandlung digitaler Entwürfe in physische Objekte.

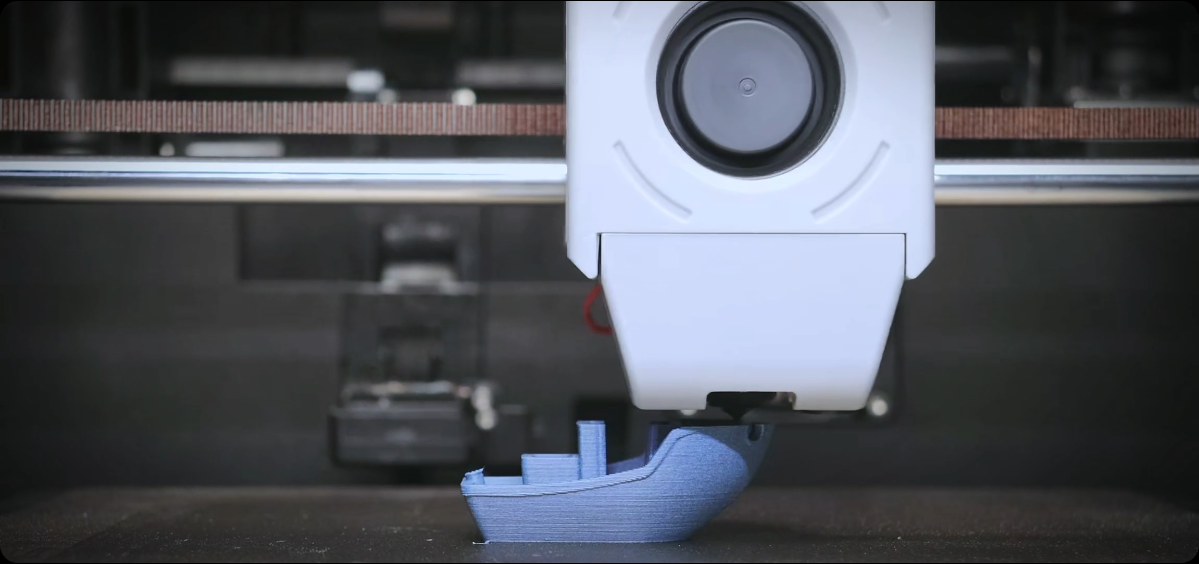

Druckkopf und Extruder

Der Druckkopf beherbergt den Extruder, der das Druckmaterial schmilzt und platziert. Er erhitzt den Kunststofffaden und drückt ihn durch eine kleine Düse. Die Düsengröße beeinflusst, wie detailliert Ihre Drucke werden.

Bauplattform

Die Bauplattform (Druckbett) ist die flache Oberfläche, auf der Objekte gedruckt werden. Sie muss plan sein, damit der Druck gut haftet. Viele Drucker verfügen über beheizbare Betten, um ein Verziehen des Kunststoffs beim Abkühlen zu verhindern.

Bewegungssystem

Der Drucker verwendet Motoren, um sich in drei Richtungen zu bewegen:

• Links/rechts (X-Achse)
• Vorwärts/rückwärts (Y-Achse)
• Oben/unten (Z-Achse)

Diese Motoren bewegen sich in sehr kleinen Schritten, um das Material präzise zu platzieren.

Steuereinheit

Die Steuereinheit verwaltet den Druckprozess. Die meisten Drucker haben ein Display, das anzeigt:

• Wie viel des Drucks bereits fertig ist
• Temperatur
• Materialeinstellungen
• Eventuelle Probleme

Filament-Vorschubsystem

Dieses System transportiert das Druckmaterial von der Spule zum Extruder. Es umfasst:

• Ein Zahnrad, das das Filament schiebt
• Schläuche, die das Material führen
• Teile, die die richtige Spannung halten
• Einen Sensor, der prüft, ob das Material ausgeht

Diese Komponenten müssen reibungslos zusammenarbeiten, damit der Druck erfolgreich ist. Regelmäßige Wartung jedes Teils hilft, Druckprobleme zu vermeiden und eine gute Druckqualität zu gewährleisten.

Wie funktioniert ein 3D-Drucker?

Ein 3D-Drucker funktioniert wie eine sehr präzise, automatisierte Heißklebepistole. Er schmilzt Kunststoffmaterial und trägt es Schicht für Schicht auf, wobei er einer digitalen Blaupause folgt, bis das endgültige Objekt fertig ist. Der gesamte Prozess umfasst drei Hauptschritte.

Vorbereitung des digitalen Modells

Sie beginnen mit einer 3D-Modell-Datei – Ihrer Blaupause für den Druck. Erstellen Sie eine mit CAD-Software oder laden Sie vorgefertigte Modelle von Websites wie Thingiverse herunter. Das Modell wird durch eine Slicing-Software verarbeitet, die es in dünne Schichten zerlegt und Anweisungen erstellt, denen der Drucker folgen kann. Die Software ermöglicht es Ihnen, wichtige Einstellungen wie Druckgeschwindigkeit, Temperatur und die Fülldichte des Objektinneren anzupassen.

Druckereinrichtung

Der Drucker muss sorgfältig eingerichtet werden, um gute Ergebnisse zu erzielen. Führen Sie Ihr gewähltes Kunststofffilament durch den Vorschub in die heiße Düse ein. Das Druckbett muss perfekt plan sein – Sie können kleine Schrauben unter dem Bett verstellen, um es richtig auszurichten. Stellen Sie die richtigen Temperaturen ein: normalerweise 180-220°C für die Düse und 50-60°C für das Bett, abhängig von Ihrem Materialtyp.

Der Druckprozess

Der Drucker beginnt, indem er die erste Schicht sehr langsam aufträgt, um eine gute Haftung zu gewährleisten. Dann baut er jede Schicht auf, typischerweise 0,1-0,3 mm dick. Im Inneren des Objekts erzeugt der Drucker ein wabenartiges Muster für Stabilität, während er Kunststoff spart. Für alle Teile, die in der Luft hängen (wie die Arme einer Figur), fügt der Drucker entfernbare Stützen hinzu. Die Düse bewegt sich präzise in drei Richtungen: links-rechts, vorwärts-rückwärts und oben-unten, und platziert geschmolzenen Kunststoff genau dort, wo er benötigt wird.

Die Druckqualität hängt stark von der richtigen Einrichtung und den Einstellungen ab. Kleine Objekte können 30 Minuten dauern, während große oder detaillierte Drucke viele Stunden laufen können.

Welche Materialien können 3D-Drucker verwenden?

3D-Drucker können mit vielen verschiedenen Materialien arbeiten, aber Kunststoff bleibt die gebräuchlichste Wahl. Jedes Material hat spezifische Eigenschaften, die es für verschiedene Anwendungen geeignet machen.

Basis-Kunststoffmaterialien

PLA-Filament ist das am einfachsten zu druckende Material. Es wird aus Maisstärke hergestellt, wird bei niedrigeren Temperaturen gedruckt und eignet sich gut für Dekorationsgegenstände und einfache Teile. ABS ist zäher und hitzebeständiger – es ist derselbe Kunststoff, der auch in LEGO-Steinen verwendet wird. PETG kombiniert einfachen Druck mit guter Festigkeit und ist für Lebensmittelbehälter geeignet. Diese Basismaterialien kosten etwa 20-30 $ pro Kilogramm.

Spezialmaterialien

Einige Materialien haben einzigartige Eigenschaften. TPU ist flexibel wie Gummi, perfekt für Handyhüllen oder Schuheinlagen. Nylon ist extrem stark und haltbar, gut für mechanische Teile. Holzgefüllte Filamente enthalten echte Holzpartikel und können wie echtes Holz aussehen. Metallgefüllte Materialien gibt es ebenfalls, aber sie benötigen spezielle Drucker.

Die Wahl des richtigen Materials

Wählen Sie Ihr Material basierend darauf, was Sie herstellen möchten:

• Für Spielzeug und Ausstellungsstücke: PLA
• Für Außen- oder Autoteile: ABS oder PETG
• Für flexible Gegenstände: TPU
• Für robuste Werkzeuge: Nylon
• Für dekorative Gegenstände: Holz- oder metallgefüllt

Die Vielfalt der verfügbaren Materialien wächst stetig mit den Fortschritten der 3D-Drucktechnologie. Anfängern wird empfohlen, mit einfachem PLA zu beginnen und dann, je nach Erfahrung, andere Materialien auszuprobieren.

Was beeinflusst die 3D-Druckqualität?

Mehrere Schlüsselfaktoren bestimmen, ob Ihr Druck glatt und präzise oder rau und verformt wird. Die richtige Einstellung dieser Parameter führt zu besseren Druckergebnissen.

Auflösung und Schichthöhe

Die Schichthöhe bestimmt, wie detailliert Ihr Druck wird. Dünnere Schichten (0,1 mm) ergeben glattere Oberflächen, benötigen aber mehr Druckzeit. Dickere Schichten (0,3 mm) drucken schneller, zeigen aber sichtbare Linien. Auch die Düsengröße spielt eine Rolle – eine 0,4-mm-Düse eignet sich gut für die meisten Drucke, während 0,2-mm-Düsen feinere Details ermöglichen.

Druckgeschwindigkeit

Schneller ist nicht immer besser. Bei zu hoher Geschwindigkeit haften die Schichten möglicherweise nicht gut, Details können unsauber werden, und der Drucker könnte Schritte überspringen, was zu verschobenen Schichten führt. Komplexe Teile benötigen langsamere Geschwindigkeiten um 30-50 mm/s für beste Ergebnisse. Einfache Teile können schneller mit 60-80 mm/s gedruckt werden, aber achten Sie auf Qualitätseinbußen.

Temperatureinstellungen

Jedes Material benötigt spezifische Temperaturen. Zu heißes Drucken führt zu Fadenbildung und Klecksen, während zu kaltes Drucken zu schlechter Schichthaftung führt. PLA wird typischerweise bei 190-210°C gedruckt, ABS bei 230-250°C und PETG bei 220-245°C. Auch die Temperatur des Druckbetts ist wichtig – sie hilft der ersten Schicht zu haften und verhindert Verziehen beim Abkühlen des Objekts.

Kühlung und Luftstrom

Eine ordnungsgemäße Kühlung hilft dem Kunststoff, schnell nach dem Verlassen der Düse zu erstarren. Die meisten Drucker haben kleine Lüfter in der Nähe der Düse. Eine gute Kühlung verhindert durchhängende Überhänge und unsaubere Brücken, bei denen Kunststoff Lücken überspannt. Einige Materialien wie ABS benötigen weniger Kühlung, um Verziehen zu vermeiden, während PLA mehr Kühlung für scharfe Details benötigt.

Druckerkalibrierung

Regelmäßige Kalibrierung hält Ihren Drucker präzise. Überprüfen Sie das Bettniveau häufig – es ist entscheidend für die Haftung der ersten Schicht. Halten Sie die Riemen richtig gespannt, um verschobene Schichten zu vermeiden. Passen Sie die Extruderschritte an, um sicherzustellen, dass die richtige Menge Kunststoff fließt. Überprüfen Sie den Filamentdurchmesser, da er die gedruckte Materialmenge beeinflusst. Schon kleine Kalibrierfehler können Drucke ruinieren.

Was sind die Grenzen des 3D-Drucks?

Trotz seiner Vielseitigkeit hat der 3D-Druck mehrere praktische Einschränkungen, die beeinflussen, was Sie herstellen können und wie hoch die Kosten sind. Diese Grenzen helfen bei der Entscheidung, ob der 3D-Druck die richtige Wahl für Ihr Projekt ist.

Begrenztes Bauvolumen

Die meisten 3D-Drucker für zu Hause haben einen begrenzten Bauraum, typischerweise etwa 200 mm x 200 mm x 200 mm. Größere Objekte müssen in Teilen gedruckt und zusammengesetzt werden. Größere Drucker gibt es, aber sie kosten viel mehr und benötigen mehr Platz. Sehr kleine Details unter 0,5 mm lassen sich aufgrund der Düsengrößenbeschränkungen möglicherweise nicht gut drucken.

Lange Produktionszeiten

Der 3D-Druck ist kein schneller Prozess. Eine einfache Handyhülle kann 2-3 Stunden dauern, während komplexe Objekte tagelang gedruckt werden können. Die Schichthöhe beeinflusst die Druckzeit erheblich – eine Halbierung der Schichthöhe verdoppelt die Druckzeit. Das gleichzeitige Drucken mehrerer Objekte spart Zeit, aber wenn ein Teil fehlschlägt, können alle Teile betroffen sein.

Hohe Geräte- und Materialkosten

Die Anschaffungskosten für einen einfachen Drucker liegen zwischen 200 und 1000 $. Die Materialkosten summieren sich – während ein Kilogramm Basisfilament 20-30 $ kostet, können Spezialmaterialien viel teurer sein. Fehldrucke verschwenden sowohl Zeit als auch Material. Der Stromverbrauch ist minimal, aber Drucker benötigen Wartung und gelegentliche Ersatzteile.

Einschränkungen bei Materialfestigkeit und -auswahl

Nicht jedes Material kann im 3D-Druck verarbeitet werden. Die meisten Heimprointer arbeiten nur mit Thermoplasten. Der Metalldruck erfordert teure Spezialausrüstung. Gedruckte Teile sind im Allgemeinen schwächer als spritzgegossene Teile, insbesondere in bestimmten Richtungen. Die Farbauswahl ist auf das begrenzt, was in Filamentform erhältlich ist, und der Mehrfarbendruck erfordert spezielle Ausrüstung oder manuelle Filamentwechsel.

Stellen Sie kundenspezifische Objekte mit dem 3D-Druck her!

Der 3D-Druck ermöglicht es Ihnen, kundenspezifische Objekte direkt bei Ihnen zu Hause herzustellen. Obwohl es Einschränkungen bei Größe und Geschwindigkeit gibt, ist es großartig für die Herstellung einzigartiger Gegenstände und Prototypen. Der Prozess ist einfach: Entwerfen Sie Ihr Objekt, bereiten Sie Ihren Drucker vor und beobachten Sie, wie er Schicht für Schicht aufbaut. Beginnen Sie mit grundlegenden Materialien wie PLA und einfachen Projekten, um den Prozess zu erlernen. Mit wachsenden Fähigkeiten können Sie sich an komplexere Drucke mit verschiedenen Materialien wagen.
