Was ist die Mindestwandstärke für den 3D-Druck?

by AustinChloe

Mär 12, 25

Share this post

A high-performance 3D printer actually uses purple 3D printing consumables for printing work

Die Wandstärke beim 3D-Druck beeinflusst direkt, ob Ihr Modell erfolgreich gedruckt wird und während der Verwendung stabil bleibt. Ihre Konstruktion sollte Wände aufweisen, die dick genug für Stabilität sind, aber nicht zu dick, um Material zu verschwenden oder zu lange Druckzeiten zu verursachen. Verschiedene 3D-Druckverfahren erfordern unterschiedliche Wanddicken. FDM-Drucker benötigen normalerweise Wände mit einer Mindestdicke von 0,8 mm, während Harzdrucker mit Wänden bis zu 0,6 mm dünn arbeiten können. Dieser Leitfaden erläutert wichtige Informationen zur Wandstärke für Ihre 3D-Druckprojekte.

Wichtige Faktoren, die die 3D-Druck-Wandstärke beeinflussen

Die für einen erfolgreichen 3D-Druck erforderliche Mindestwandstärke hängt von mehreren zusammenwirkenden Faktoren ab. Die passende Dicke richtet sich nach den Fähigkeiten Ihres Druckers, dem verwendeten Material und der späteren Verwendung des Bauteils.

3D-Drucktechnologie

Verschiedene Druckverfahren bauen Schichten unterschiedlich auf, was beeinflusst, wie dünn Ihre Wände sein können.

1. FDM

FDM-3D-Drucker verfügen über eine feste Düsengröße und erfordern mehrere Durchgänge, um stabile Wände aufzubauen. Die Haftfestigkeit zwischen den Schichten ist entscheidend für die Festlegung der Mindestwandstärke.

Ein leistungsstarker FDM-3D-Drucker druckt ein gelbes Bootmodell.

2. SLA

SLA (Stereolithographie)-Drucker nutzen Laserpräzision, um feinere Details als FDM zu erzeugen. Die Eigenschaften des flüssigen Harzes beeinflussen die minimale Schichtdicke, wodurch diese Drucker hervorragend für die Herstellung kleiner, detaillierter Formen geeignet sind.

3. SLS

SLS (Selektives Lasersintern) verwendet pulverförmige Materialien, wobei die Partikelgröße die erreichbare Detailgenauigkeit beeinflusst. Dieses Verfahren kann komplexe Formen verarbeiten, aber das Entfernen von überschüssigem Pulver begrenzt die minimale Wanddicke.

4. MultiJet/PolyJet

MultiJet- und PolyJet-Drucker arbeiten mit präziser Tropfendrucktechnologie, ähnlich wie Tintenstrahldrucker. Sie können mit verschiedenen Materialien arbeiten, wobei jedes Material eine spezifische Dicke erfordert.

Materialeigenschaften

Das von Ihnen gewählte 3D-Druckmaterial beeinflusst die Mindestwandstärke erheblich. Spröde 3D-Druckmaterialien erfordern dickere Wände, um Risse zu vermeiden, während flexible Materialien zusätzliche Dicke benötigen, um ihre Form zu behalten und nicht zu verbiegen. Stabilere Materialien können in der Regel für dünnere Wände verwendet werden, ohne die Festigkeit einzubüßen.

Verschiedene Materialien vertragen Wärme unterschiedlich gut, was ihre Leistung während des Drucks und im Einsatz beeinflusst. Einige Materialien können sich verbiegen oder verziehen, wenn sie zu dünn gedruckt werden, daher ist es wichtig, die erforderliche Mindestdicke zu berücksichtigen.

Anforderungen an die Endverwendung

Konstruktive Überlegungen

Der Zweck Ihres gedruckten Bauteils bestimmt die erforderliche Wanddicke. Die Dicke von Objekten hängt von ihrem Verwendungszweck ab. Dekorative Objekte können dünner sein, während tragende Bauteile dickere Wände für Stabilität benötigen. Bewegliche Teile erfordern bestimmte Abstände, und Rastverbindungen müssen flexibel genug sein, um korrekt zu funktionieren.

Umweltfaktoren

Umweltfaktoren sind ebenfalls sehr wichtig. Dünne Wände können sich bei Hitze verformen. Feuchtigkeitseinwirkung kann einige Materialien im Laufe der Zeit schwächen, daher sind stabilere Wände für Festigkeit erforderlich. Der Bedarf an UV-Schutz und Beständigkeit gegen Berührung beeinflusst ebenfalls die erforderliche Materialdicke für langfristige Stabilität.

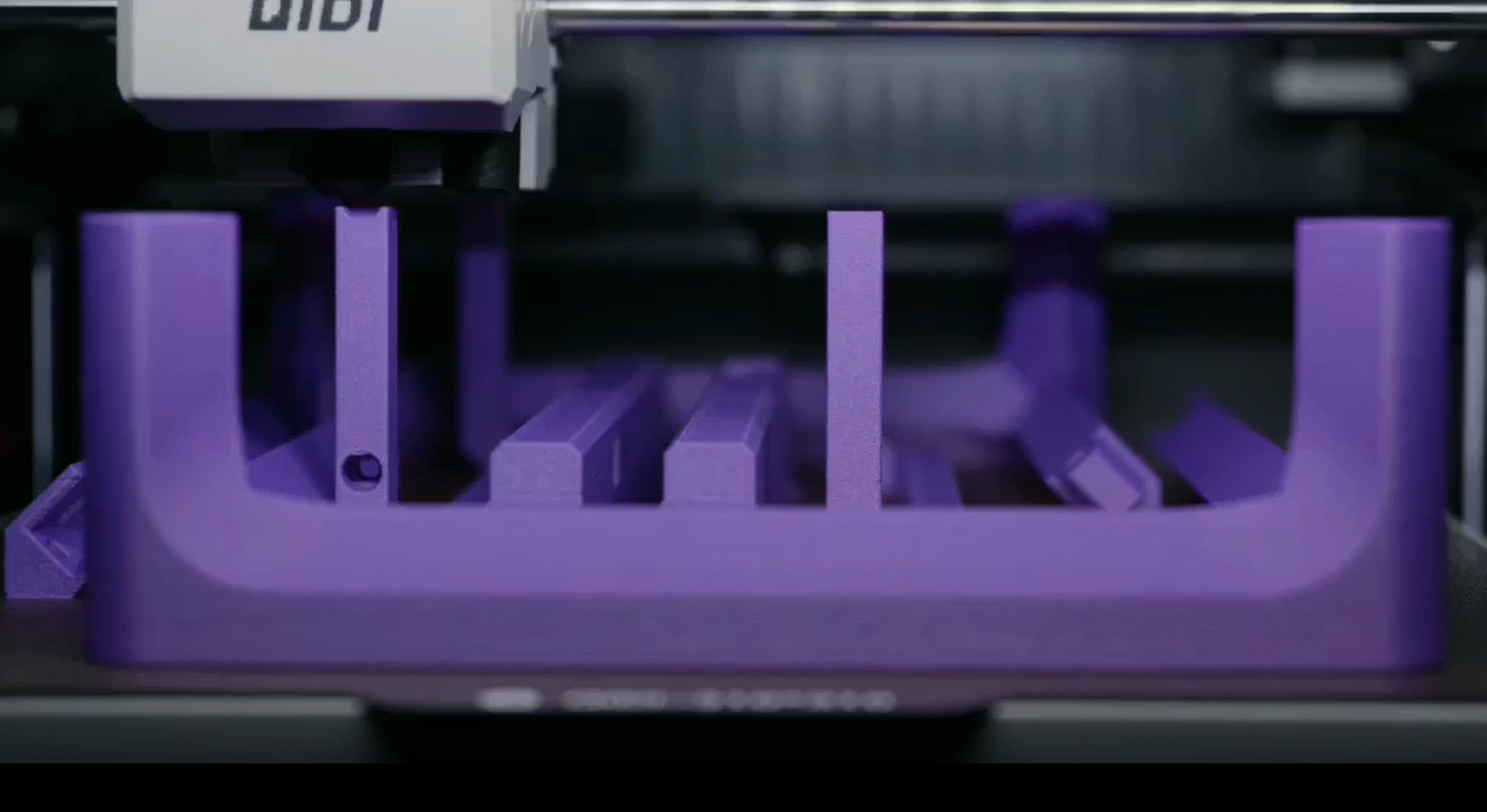

Ein leistungsstarker 3D-Drucker verwendet lila 3D-Druckverbrauchsmaterialien für Druckarbeiten

Empfohlene Wandstärken für verschiedene 3D-Druckverfahren

Die genaue Mindestwandstärke variiert je nach Druckverfahren und Material. Hier finden Sie detaillierte Empfehlungen für Ihre 3D-Druckprojekte.

Mindestwandstärke nach Technologie

Druckverfahren	Einfache Bauteile	Standardbauteile	Tragende Bauteile	Detaillierte Merkmale
FDM	0,8 mm	1,2 mm	2,0 - 2,4 mm	1,0 mm
SLA	0,6 mm	0,8 mm	1,2 - 1,5 mm	0,6 mm
SLS	0,7 mm	1,0 mm	1,5 - 2,0 mm	0,8 mm
MultiJet	0,6 mm	0,8 mm	1,2 - 1,5 mm	0,6 mm

Materialbasierte Dickenanpassungen

Materialart	Erforderliche zusätzliche Dicke
Standard-PLA	Keine Anpassung erforderlich
ABS/ASA	+0,2 mm
Kohlenstofffaser	+0,1 mm
Weiches TPU	+0,4 mm
Sehr weiches TPU	+0,6 mm
Elastisches Harz	+0,3 mm

Spezielle Anwendungen

Anwendung	Empfohlene Dicke
Stützstrukturen	1,0 - 1,6 mm
Bewegliche Teile	1,2 - 1,5 mm
Rastverbindungen	1,2 - 2,0 mm
Transparente Bauteile	0,8 - 1,0 mm
Formen	1,2 - 2,0 mm

Diese Maße dienen als Ausgangswerte für gängige Anwendungen. Die endgültige Wandstärke sollte die Fähigkeiten Ihres spezifischen Druckers und den vorgesehenen Verwendungszweck des Bauteils berücksichtigen.

Konstruktionsüberlegungen zur 3D-Druck-Wandstärke

Strategische Wandstärkenkonstruktion

Nach Auswahl der grundlegenden Wandstärke für Ihr Druckverfahren und Material erfordern bestimmte Bereiche Ihres Modells besondere Aufmerksamkeit:

Hochbelastete Bereiche

Montagepunkte: Fügen Sie 50 % mehr Dicke als Ihre Basiswände hinzu.
Schraublöcher: Der umgebende Bereich sollte das 2- bis 3-fache der Basisdicke betragen.
Rastverbindungen: Verdoppeln Sie die Wandstärke um Klemmmechanismen.
Biegegelenke: Reduzieren Sie auf 75 % der Basisdicke für Flexibilität.
Stützrippen: Verwenden Sie 80 % der Hauptwandstärke für effiziente Verstärkung.

Eck- und Übergangskonstruktion

Fügen Sie scharfen inneren Ecken 1–2 mm große Rundungen hinzu.
Verwenden Sie graduelle Dickenübergänge (maximaler Winkel 45°).
Halten Sie ein Verhältnis von mindestens 2:1 zwischen verbundenen dicken und dünnen Abschnitten ein.
Vermeiden Sie plötzliche Dickenänderungen, die Schwachstellen erzeugen könnten.

Druckzeit und Materialeffizienz

Die Wandstärke beeinflusst direkt den Ressourcenverbrauch. Hier erfahren Sie, wie sich verschiedene Wandkonstruktionen auf ein typisches 100 mm × 100 mm × 100 mm-Bauteil auswirken:

Konstruktionsansatz	Materialverbrauch	Druckzeit	Relative Kosten
Gleichmäßige dicke Wände (2 mm)	200 g	5 Std.	100 %
Optimierte variable Wände (1,2–2 mm)	140 g	3,5 Std.	70 %
Verstärkte dünne Wände (1,2 mm + Rippen)	120 g	3 Std.	60 %

Mehrere Konstruktionsansätze können den Materialverbrauch und die Druckzeit reduzieren:

Ersetzen Sie dicke Wände durch dünne Wände mit Stützrippen.
Verwenden Sie Waben- oder dreieckige Füllung in breiten flachen Bereichen.
Erhöhen Sie die Dicke nur in tragenden Abschnitten.
Konstruieren Sie selbsttragende Winkel (>45°), um Stützmaterial zu reduzieren.

Kluge Wandstärkenwahl führt zu erheblichen Einsparungen bei Zeit und Material bei gleichzeitiger Erhaltung der Bauteilfestigkeit. Die richtige Balance der Dicke in verschiedenen Bereichen erzeugt effiziente, langlebige Drucke zu geringeren Kosten.

Die Wandstärke beim 3D-Druck beeinflusst direkt, ob Ihr Modell erfolgreich gedruckt wird und während der Verwendung stabil bleibt. Ihre Konstruktion sollte Wände aufweisen, die dick genug für Stabilität sind, aber nicht zu dick, um Material zu verschwenden oder zu lange Druckzeiten zu verursachen. Verschiedene 3D-Druckverfahren erfordern unterschiedliche Wanddicken. FDM-Drucker benötigen normalerweise Wände mit einer Mindestdicke von 0,8 mm, während Harzdrucker mit Wänden bis zu 0,6 mm dünn arbeiten können. Dieser Leitfaden erläutert wichtige Informationen zur Wandstärke für Ihre 3D-Druckprojekte. Wichtige Faktoren, die die 3D-Druck-Wandstärke beeinflussen Die für einen erfolgreichen 3D-Druck erforderliche Mindestwandstärke hängt von mehreren zusammenwirkenden Faktoren ab. Die passende Dicke richtet sich nach den Fähigkeiten Ihres Druckers, dem verwendeten Material und der späteren Verwendung des Bauteils. 3D-Drucktechnologie Verschiedene Druckverfahren bauen Schichten unterschiedlich auf, was beeinflusst, wie dünn Ihre Wände sein können. 1. FDM FDM-3D-Drucker verfügen über eine feste Düsengröße und erfordern mehrere Durchgänge, um stabile Wände aufzubauen. Die Haftfestigkeit zwischen den Schichten ist entscheidend für die Festlegung der Mindestwandstärke. 2. SLA SLA (Stereolithographie)-Drucker nutzen Laserpräzision, um feinere Details als FDM zu erzeugen. Die Eigenschaften des flüssigen Harzes beeinflussen die minimale Schichtdicke, wodurch diese Drucker hervorragend für die Herstellung kleiner, detaillierter Formen geeignet sind. 3. SLS SLS (Selektives Lasersintern) verwendet pulverförmige Materialien, wobei die Partikelgröße die erreichbare Detailgenauigkeit beeinflusst. Dieses Verfahren kann komplexe Formen verarbeiten, aber das Entfernen von überschüssigem Pulver begrenzt die minimale Wanddicke. 4. MultiJet/PolyJet MultiJet- und PolyJet-Drucker arbeiten mit präziser Tropfendrucktechnologie, ähnlich wie Tintenstrahldrucker. Sie können mit verschiedenen Materialien arbeiten, wobei jedes Material eine spezifische Dicke erfordert. Materialeigenschaften Das von Ihnen gewählte 3D-Druckmaterial beeinflusst die Mindestwandstärke erheblich. Spröde 3D-Druckmaterialien erfordern dickere Wände, um Risse zu vermeiden, während flexible Materialien zusätzliche Dicke benötigen, um ihre Form zu behalten und nicht zu verbiegen. Stabilere Materialien können in der Regel für dünnere Wände verwendet werden, ohne die Festigkeit einzubüßen. Verschiedene Materialien vertragen Wärme unterschiedlich gut, was ihre Leistung während des Drucks und im Einsatz beeinflusst. Einige Materialien können sich verbiegen oder verziehen, wenn sie zu dünn gedruckt werden, daher ist es wichtig, die erforderliche Mindestdicke zu berücksichtigen. Anforderungen an die Endverwendung Konstruktive Überlegungen Der Zweck Ihres gedruckten Bauteils bestimmt die erforderliche Wanddicke. Die Dicke von Objekten hängt von ihrem Verwendungszweck ab. Dekorative Objekte können dünner sein, während tragende Bauteile dickere Wände für Stabilität benötigen. Bewegliche Teile erfordern bestimmte Abstände, und Rastverbindungen müssen flexibel genug sein, um korrekt zu funktionieren. Umweltfaktoren Umweltfaktoren sind ebenfalls sehr wichtig. Dünne Wände können sich bei Hitze verformen. Feuchtigkeitseinwirkung kann einige Materialien im Laufe der Zeit schwächen, daher sind stabilere Wände für Festigkeit erforderlich. Der Bedarf an UV-Schutz und Beständigkeit gegen Berührung beeinflusst ebenfalls die erforderliche Materialdicke für langfristige Stabilität. Empfohlene Wandstärken für verschiedene 3D-Druckverfahren Die genaue Mindestwandstärke variiert je nach Druckverfahren und Material. Hier finden Sie detaillierte Empfehlungen für Ihre 3D-Druckprojekte. Mindestwandstärke nach Technologie Druckverfahren Einfache Bauteile Standardbauteile Tragende Bauteile Detaillierte Merkmale FDM 0,8 mm 1,2 mm 2,0 - 2,4 mm 1,0 mm SLA 0,6 mm 0,8 mm 1,2 - 1,5 mm 0,6 mm SLS 0,7 mm 1,0 mm 1,5 - 2,0 mm 0,8 mm MultiJet 0,6 mm 0,8 mm 1,2 - 1,5 mm 0,6 mm Materialbasierte Dickenanpassungen Materialart Erforderliche zusätzliche Dicke Standard-PLA Keine Anpassung erforderlich ABS/ASA +0,2 mm Kohlenstofffaser +0,1 mm Weiches TPU +0,4 mm Sehr weiches TPU +0,6 mm Elastisches Harz +0,3 mm Spezielle Anwendungen Anwendung Empfohlene Dicke Stützstrukturen 1,0 - 1,6 mm Bewegliche Teile 1,2 - 1,5 mm Rastverbindungen 1,2 - 2,0 mm Transparente Bauteile 0,8 - 1,0 mm Formen 1,2 - 2,0 mm Diese Maße dienen als Ausgangswerte für gängige Anwendungen. Die endgültige Wandstärke sollte die Fähigkeiten Ihres spezifischen Druckers und den vorgesehenen Verwendungszweck des Bauteils berücksichtigen. Konstruktionsüberlegungen zur 3D-Druck-Wandstärke Strategische Wandstärkenkonstruktion Nach Auswahl der grundlegenden Wandstärke für Ihr Druckverfahren und Material erfordern bestimmte Bereiche Ihres Modells besondere Aufmerksamkeit: Hochbelastete Bereiche Montagepunkte: Fügen Sie 50 % mehr Dicke als Ihre Basiswände hinzu Schraublöcher: Der umgebende Bereich sollte das 2- bis 3-fache der Basisdicke betragen Rastverbindungen: Verdoppeln Sie die Wandstärke um Klemmmechanismen Biegegelenke: Reduzieren Sie auf 75 % der Basisdicke für Flexibilität Stützrippen: Verwenden Sie 80 % der Hauptwandstärke für effiziente Verstärkung Eck- und Übergangskonstruktion Fügen Sie scharfen inneren Ecken 1–2 mm große Rundungen hinzu Verwenden Sie graduelle Dickenübergänge (maximaler Winkel 45°) Halten Sie ein Verhältnis von mindestens 2:1 zwischen verbundenen dicken und dünnen Abschnitten ein Vermeiden Sie plötzliche Dickenänderungen, die Schwachstellen erzeugen könnten Druckzeit und Materialeffizienz Die Wandstärke beeinflusst direkt den Ressourcenverbrauch. Hier erfahren Sie, wie sich verschiedene Wandkonstruktionen auf ein typisches 100 mm × 100 mm × 100 mm-Bauteil auswirken: Konstruktionsansatz Materialverbrauch Druckzeit Relative Kosten Gleichmäßige dicke Wände (2 mm) 200 g 5 Std. 100 % Optimierte variable Wände (1,2–2 mm) 140 g 3,5 Std. 70 % Verstärkte dünne Wände (1,2 mm + Rippen) 120 g 3 Std. 60 % Mehrere Konstruktionsansätze können den Materialverbrauch und die Druckzeit reduzieren: Ersetzen Sie dicke Wände durch dünne Wände mit Stützrippen Verwenden Sie Waben- oder dreieckige Füllung in breiten flachen Bereichen Erhöhen Sie die Dicke nur in tragenden Abschnitten Konstruieren Sie selbsttragende Winkel (>45°), um Stützmaterial zu reduzieren Kluge Wandstärkenwahl führt zu erheblichen Einsparungen bei Zeit und Material bei gleichzeitiger Erhaltung der Bauteilfestigkeit. Die richtige Balance der Dicke in verschiedenen Bereichen erzeugt effiziente, langlebige Drucke zu geringeren Kosten. Prüfverfahren zur Überprüfung der 3D-Druck-Wandstärke Vor der Herstellung des Endprodukts gewährleistet die Prüfung, dass die von Ihnen gewählten Wandstärken wirksam sind. Sowohl digitale als auch reale Tests sind wichtig zur Verbesserung Ihrer Konstruktion. Digitale Prüfung mit CAD-Software Die CAD-Dickenanalyse zeigt Bereiche Ihrer Konstruktion auf, die zu dünn oder zu dick sein könnten. Diese frühzeitige Prüfung hilft, Druckprobleme und schwache Strukturen zu vermeiden. Das Programm untersucht Ihr gesamtes Modell und weist auf Bereiche hin, die Änderungen erfordern. Die Neigungswinkelanalyse sucht nach steilen Hängen und Überhängen, die Druckprobleme verursachen könnten. Diese Bereiche erfordern oft zusätzliche Stützen oder Konstruktionsänderungen, um korrekt gedruckt zu werden. Fortschrittliche Modellierungswerkzeuge helfen Ihnen, die Leistung Ihres Bauteils in realen Situationen zu verstehen. Diese Tests zeigen, wo Spannungen auftreten, wo sich Formen verändern könnten und wie Wärme sie beeinflusst. Diese Informationen helfen bei wichtigen Entscheidungen zur Wandstärke bei funktionellen Bauteilen. Physische Testdrucke Ein kleines Teststück im Maßstab 1:4 liefert praktische Erkenntnisse zu Ihrer Konstruktion. Diese verkleinerte Version sollte wichtige Merkmale wie Verbindungen, Klammern oder Montagepunkte enthalten. Die geringere Größe spart Zeit und Material und validiert gleichzeitig Ihre Wandstärkenwahl. Testdrucke helfen bei der Überprüfung mehrerer Aspekte: Die tatsächliche gedruckte Dicke stimmt mit den Konstruktionsspezifikationen überein Die Schichthaftqualität in dünnen Abschnitten Die Leistung funktioneller Merkmale Die Festigkeit von Dickenübergängen Jeder Test zeigt Verbesserungsmöglichkeiten auf. Dünne Bereiche benötigen möglicherweise Verstärkung, während dicke Abschnitte potenziell reduziert werden können. Dieses praktische Feedback hilft bei der effizienten Verfeinerung Ihrer Konstruktion. Häufige Fehler bei der Wandstärkenkonstruktion Schlechte Wandstärkenentscheidungen können zu Druckfehlern oder Leistungsproblemen des Bauteils führen. Hier sind die häufigsten Fehler und ihre Lösungen. Inkonsistente Wandstärke Plötzliche Dickenänderungen in einem Modell sind ein häufiger Fehler. Beispielsweise ein Wechsel von 2 mm auf 0,8 mm verursacht: Schlechte Schichthaftung während des Drucks Spannungskonzentration, die zu Rissen führt Extrusionsprobleme und Druckfehler Lösung: Konstruieren Sie graduelle Übergänge mit Dickenänderungen, die nicht steiler als 45 Grad sind. Begrenzen Sie Änderungen auf 0,2 mm pro 1 mm Abstand. Übermäßige Wandstärke Zu dicke Wände verursachen mehrere Probleme: Verschwendetes Material und längere Druckzeiten Verzug durch ungleichmäßige Abkühlung zwischen inneren und äußeren Schichten Unnötiges Bauteilgewicht Lösung: Erhöhen Sie die Dicke nur in tragenden Bereichen. Halten Sie andere Bereiche auf der empfohlenen Basisdicke. Verwenden Sie Stützrippen zur Erhöhung der Festigkeit, anstatt einfach Wände dicker zu machen. Unzureichende Wandstärke Zu dünne Wände entstehen oft durch Priorisierung von Details oder Materialersparnis: Nicht in der Lage, normalen Belastungen im Einsatz standzuhalten Anfällig für Bruch oder Verformung während des Drucks Schlechte Oberflächenqualität Lösung: Beachten Sie die Mindestwandstärkenanforderungen für Ihre Drucktechnologie. Verstärken Sie bei dekorativen Merkmalen die Tragstruktur, anstatt die Mindestdicke zu kompromittieren. Konstruieren Sie Ihre 3D-Druck-Wandstärke richtig! Die richtige Wandstärke ist wichtig für effizientes 3D-Drucken. Verwenden Sie die vorgeschlagenen Mindestdicken für Ihr Druckverfahren und Material und passen Sie sie bei Bedarf an Ihr spezifisches Bauteil an. Überprüfen Sie Ihre Konstruktion mit Online-Tests und kleinen gedruckten Proben. Durch sorgfältige Konstruktion der Wandstärke zur Vermeidung schneller Änderungen und Berücksichtigung von Spannungspunkten können Sie stabile, effiziente Bauteile herstellen und gleichzeitig Zeit und Material sparen.

Prüfverfahren zur Überprüfung der 3D-Druck-Wandstärke

Vor der Herstellung des Endprodukts gewährleistet die Prüfung, dass die von Ihnen gewählten Wandstärken wirksam sind. Sowohl digitale als auch reale Tests sind wichtig zur Verbesserung Ihrer Konstruktion.

Digitale Prüfung mit CAD-Software

Die CAD-Dickenanalyse zeigt Bereiche Ihrer Konstruktion auf, die zu dünn oder zu dick sein könnten. Diese frühzeitige Prüfung hilft, Druckprobleme und schwache Strukturen zu vermeiden. Das Programm untersucht Ihr gesamtes Modell und weist auf Bereiche hin, die Änderungen erfordern.

Die Neigungswinkelanalyse sucht nach steilen Hängen und Überhängen, die Druckprobleme verursachen könnten. Diese Bereiche erfordern oft zusätzliche Stützen oder Konstruktionsänderungen, um korrekt gedruckt zu werden.

Fortschrittliche Modellierungswerkzeuge helfen Ihnen, die Leistung Ihres Bauteils in realen Situationen zu verstehen. Diese Tests zeigen, wo Spannungen auftreten, wo sich Formen verändern könnten und wie Wärme sie beeinflusst. Diese Informationen helfen bei wichtigen Entscheidungen zur Wandstärke bei funktionellen Bauteilen.

Physische Testdrucke

Ein kleines Teststück im Maßstab 1:4 liefert praktische Erkenntnisse zu Ihrer Konstruktion. Diese verkleinerte Version sollte wichtige Merkmale wie Verbindungen, Klammern oder Montagepunkte enthalten. Die geringere Größe spart Zeit und Material und validiert gleichzeitig Ihre Wandstärkenwahl.

Testdrucke helfen bei der Überprüfung mehrerer Aspekte:

Die tatsächliche gedruckte Dicke stimmt mit den Konstruktionsspezifikationen überein.
Die Schichthaftqualität in dünnen Abschnitten.
Die Leistung funktioneller Merkmale.
Die Festigkeit von Dickenübergängen.

Jeder Test zeigt Verbesserungsmöglichkeiten auf. Dünne Bereiche benötigen möglicherweise Verstärkung, während dicke Abschnitte potenziell reduziert werden können. Dieses praktische Feedback hilft bei der effizienten Verfeinerung Ihrer Konstruktion.

Häufige Fehler bei der Wandstärkenkonstruktion

Schlechte Wandstärkenentscheidungen können zu Druckfehlern oder Leistungsproblemen des Bauteils führen. Hier sind die häufigsten Fehler und ihre Lösungen.

Inkonsistente Wandstärke

Plötzliche Dickenänderungen in einem Modell sind ein häufiger Fehler. Beispielsweise ein Wechsel von 2 mm auf 0,8 mm verursacht:

Schlechte Schichthaftung während des Drucks.
Spannungskonzentration, die zu Rissen führt.
Extrusionsprobleme und Druckfehler.

Lösung: Konstruieren Sie graduelle Übergänge mit Dickenänderungen, die nicht steiler als 45 Grad sind. Begrenzen Sie Änderungen auf 0,2 mm pro 1 mm Abstand.

Übermäßige Wandstärke

Zu dicke Wände verursachen mehrere Probleme:

Verschwendetes Material und längere Druckzeiten.
Verzug durch ungleichmäßige Abkühlung zwischen inneren und äußeren Schichten.
Unnötiges Bauteilgewicht.

Lösung: Erhöhen Sie die Dicke nur in tragenden Bereichen. Halten Sie andere Bereiche auf der empfohlenen Basisdicke. Verwenden Sie Stützrippen zur Erhöhung der Festigkeit, anstatt einfach Wände dicker zu machen.

Unzureichende Wandstärke

Zu dünne Wände entstehen oft durch Priorisierung von Details oder Materialersparnis:

Nicht in der Lage, normalen Belastungen im Einsatz standzuhalten.
Anfällig für Bruch oder Verformung während des Drucks.
Schlechte Oberflächenqualität.

Lösung: Beachten Sie die Mindestwandstärkenanforderungen für Ihre Drucktechnologie. Verstärken Sie bei dekorativen Merkmalen die Tragstruktur, anstatt die Mindestdicke zu kompromittieren.

Konstruieren Sie Ihre 3D-Druck-Wandstärke richtig!

Die richtige Wandstärke ist wichtig für effizientes 3D-Drucken. Verwenden Sie die vorgeschlagenen Mindestdicken für Ihr Druckverfahren und Material und passen Sie sie bei Bedarf an Ihr spezifisches Bauteil an. Überprüfen Sie Ihre Konstruktion mit Online-Tests und kleinen gedruckten Proben. Durch sorgfältige Konstruktion der Wandstärke zur Vermeidung schneller Änderungen und Berücksichtigung von Spannungspunkten können Sie stabile, effiziente Bauteile herstellen und gleichzeitig Zeit und Material sparen.
