Wie man industrielle 3D-Druck-Verbundwerkstoffe für Funktionsteile auswählt

Wenn gedruckte Teile Belastungen, Hitze, enge Toleranzen oder wiederholtem Kontakt standhalten müssen, reichen Standardkunststoffe oft nicht aus. Verbundwerkstoffe verbessern die Leistung, indem sie eine thermoplastische Basis mit Verstärkungsfasern kombinieren, was die Steifigkeit, Maßhaltigkeit und Beständigkeit gegen Verschleiß oder Hitze erhöhen kann. Die richtige Wahl hängt von den tatsächlichen Einsatzbedingungen ab, einschließlich Belastungsrichtung, Temperatur, Reibung, Feuchtigkeit, Chemikalienexposition, Bauteilgröße und Druckerleistung. Selbst ähnlich aussehende Teile können in der Praxis völlig unterschiedliche Materialien erfordern.

Was sind industrielle 3D-Druck-Verbundwerkstoffe?

Beim extrusionsbasierten 3D-Druck besteht ein Verbundwerkstoff in der Regel aus zwei Komponenten. Die erste ist die Matrix, das heißt das Basispolymer. Die zweite ist die Verstärkung, oft Kohlenstofffaser, Glasfaser oder Aramidfaser.

Die Matrix steuert die grundlegenden Eigenschaften wie Zähigkeit, Chemikalienbeständigkeit, Hitzebeständigkeit und Druckbarkeit. Die Verstärkung verändert die Steifigkeit, Maßhaltigkeit, das Gewicht und das Verhalten des Bauteils unter Last. Bei den meisten handelsüblichen Filamenten werden die Fasern vor der Extrusion zerkleinert und in das Polymer eingemischt. Bei hochwertigeren Systemen können Endlosfasern entlang ausgewählter Pfade im Inneren des Bauteils zur gezielten Verstärkung platziert werden.

Die Rolle des Basispolymers

Das Basispolymer hat einen großen Einfluss auf das Verhalten des Bauteils. Zwei Verbundwerkstoffe mit derselben Faser können sich sehr unterschiedlich verhalten, wenn ihre Matrixmaterialien verschieden sind.

Nylon

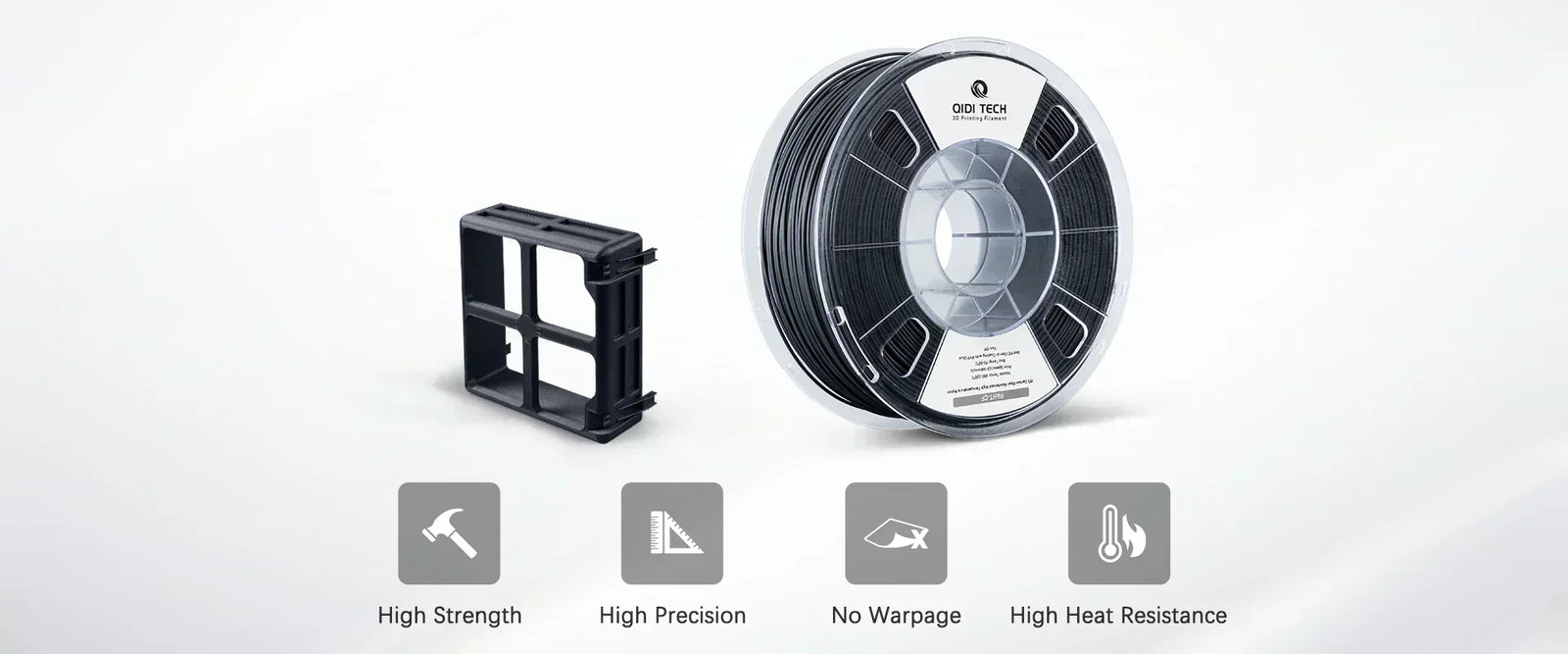

Nylon ist eines der gebräuchlichsten Basismaterialien für Verbundfilamente, die für funktionale Teile verwendet werden. Es bietet gute Zähigkeit, Ermüdungsbeständigkeit, Verschleißfestigkeit und geringe Reibung. Für Spannvorrichtungen, Führungen, Halterungen und bewegliche Kontaktteile sind nylonbasierte Verbundwerkstoffe oft eine gute Wahl.

Die Hauptschwäche ist die Feuchtigkeitsempfindlichkeit. Nylon absorbiert Wasser aus der Luft, was die Druckqualität, Oberflächenbeschaffenheit und Maßhaltigkeit beeinträchtigen kann. Trockene Lagerung und Filamenttrocknung sind wichtig, wenn das Bauteil enge Toleranzen erfüllen muss.

PETG

PETG wird oft für technische Teile gewählt, die eine einfachere Verarbeitung, zuverlässige Schichthaftung und mäßige Zähigkeit erfordern. Es druckt in der Regel mit weniger Verzugsproblemen als Nylon oder Polycarbonat und ist unter allgemeinen Werkstattbedingungen oft einfacher zu handhaben.

In Verbundform kann PETG brauchbare Steifigkeitsgewinne für funktionale Teile liefern. Es ist eine praktische Wahl für Gehäuse, Halterungen, Stützen und größere technische Drucke. Es ist weniger geeignet für Teile, die anhaltend hohen Temperaturen oder sehr hohen strukturellen Belastungen standhalten müssen.

Polycarbonat (PC)

Polycarbonat ist eine stärkere Option, wenn die Anwendung höhere Hitzebeständigkeit und bessere mechanische Eigenschaften erfordert, als PETG normalerweise bieten kann. Es wird für seine Schlagzähigkeit und gute thermische Leistung geschätzt, bringt aber auch eine höhere Druckschwierigkeit mit sich. Feuchtigkeitskontrolle, die Verwendung eines Gehäuses und stabile Druckeinstellungen werden wichtiger.

Für funktionale Teile, die mäßiger Hitze und wiederholter Beanspruchung ausgesetzt sind, können polycarbonatbasierte Verbundwerkstoffe eine sinnvolle Steigerung darstellen.

PEI und PEEK

PEI und PEEK gehören zum Hochleistungsbereich der Thermoplaste. Diese Materialien werden in Anwendungen mit erhöhten Temperaturen, anspruchsvollen chemischen Umgebungen und strengeren mechanischen Anforderungen eingesetzt.

Sie erfordern jedoch auch viel mehr vom Drucker und vom Bediener. Hohe Düsentemperaturen, kontrollierte Kammerbedingungen und präzise Prozesssteuerung sind oft notwendig. Diese Materialien sollten Anwendungen vorbehalten sein, die ihr Leistungsspektrum wirklich benötigen.

Die Rolle der Verstärkungsfasern

Die Verstärkungsfaser prägt den mechanischen Charakter des Verbundwerkstoffs. Sie beeinflusst Steifigkeit, Verschleißverhalten, Schlagzähigkeit, Gewicht und Kosten.

Kohlenstofffaser

Kohlenstofffaser wird häufig gewählt, wenn Steifigkeit, Maßhaltigkeit und geringes Gewicht am wichtigsten sind. Kohlenstofffaserverstärkte Materialien werden häufig für starre Spannvorrichtungen, Halterungen, strukturelle Stützen und leichte Werkzeuge verwendet.

Diese Materialien fühlen sich oft merklich steifer an als ihre ungefüllten Versionen. Sie können jedoch bei scharfen Stößen weniger verzeihlich sein, insbesondere bei dünnen Querschnitten oder ungünstigen Druckausrichtungen. Kohlenstoffgefüllte Filamente sind abrasiv, daher werden in der Regel gehärtete Düsen empfohlen.

Glasfaser

Glasfaser ist eine praktische industrielle Verstärkung, die ein ausgewogenes Verhältnis von Leistung, Vielseitigkeit und Kosten bietet. Sie wird oft gewählt, wenn ein Bauteil eine deutliche Steigerung der Steifigkeit und thermischen Stabilität benötigt, ohne die höheren Kosten, die mit vielen kohlenstoffgefüllten Materialien verbunden sind.

Glasgefüllte Materialien sind in der Regel schwerer als kohlenstoffgefüllte, und bei gleicher Geometrie oft weniger steif. Dennoch bleiben sie eine gute Wahl für viele industrielle Anwendungen, insbesondere für Spannvorrichtungen, Gehäuse, Stützen und allgemeine funktionale Teile. Ein weiterer Vorteil ist die Flexibilität bei der Optik. Glasfaserverstärkte Filamente können in einer größeren Farbpalette hergestellt werden, während kohlenstoffgefüllte Materialien aufgrund des Kohlenstoffgehalts typischerweise auf Schwarz oder sehr dunkle Farbtöne beschränkt sind.

Aramidfaser

Aramidfaser wird oft für Anwendungen gewählt, bei denen Abriebfestigkeit, Zähigkeit und schlagzähes Verhalten gefragt sind. Sie kann in Kontaktteilen, Schutzelementen und Teilen, die wiederholter Reibung oder Oberflächenverschleiß ausgesetzt sind, nützlich sein.

Für Komponenten, die von einem zäheren Verhalten anstelle maximaler Steifigkeit profitieren, kann eine Aramidverstärkung eine gute Wahl sein.

Was ist der Unterschied zwischen Kurzfaser- und Endlosfaserverstärkung im 3D-Druck?

Bei 3D-Druck-Verbundwerkstoffen kommt die Verstärkung üblicherweise in einer von zwei Formen vor: Kurzfasern oder Endlosfasern. Der Unterschied ist wichtig, da diese beiden Ansätze nicht die gleiche Leistung, Designfreiheit oder Ausrüstungsanforderungen bieten.

Kurzfasern sind kurze Stränge, die in das Basispolymer eingemischt werden. Sie sind in Verbundfilamenten üblich, da sie mit vielen Extrusionssystemen für technische Kunststoffe funktionieren. Kurzfasern können die Steifigkeit verbessern, Verzug reduzieren und eine bessere Maßhaltigkeit unterstützen. Gleichzeitig hängt ihre Leistung stark von der Bauteilgeometrie, der Druckausrichtung, der Wandstärke, der Füllung und der Schichtbindung ab.

Endlosfasern verwenden lange Faserpfade, die im Inneren des Bauteils entlang geplanter Belastungsrichtungen platziert werden. Diese Methode kann bei der richtigen Anwendung eine viel größere Festigkeitssteigerung bieten, insbesondere bei Teilen mit klaren Spannungspfaden und strukturellen Anforderungen. Sie erfordert jedoch auch spezielle Hardware, eine strengere Designkontrolle und ein besseres Verständnis dafür, wie das Bauteil im tatsächlichen Einsatz belastet wird.

Was sollte vor der Auswahl eines Verbundwerkstoffs geprüft werden?

Ein Verbundwerkstoff sollte basierend auf der Belastung des Bauteils, der Einsatzumgebung und den Verarbeitungsgrenzen ausgewählt werden. In den meisten Fällen sollte zuerst die Matrix gewählt werden, da sie die Basis für Hitzebeständigkeit, Chemikalienbeständigkeit, Zähigkeit und Druckbarkeit festlegt. Die Verstärkung kann dann verwendet werden, um Steifigkeit, Maßhaltigkeit, Verschleißverhalten oder Schlagzähigkeit zu verbessern.

1. Definieren Sie, was das Bauteil leisten muss

Beginnen Sie mit der Hauptanforderung des Bauteils. Häufige Prioritäten sind Steifigkeit, geringes Gewicht, Hitzebeständigkeit, Verschleißfestigkeit, Maßhaltigkeit und Ermüdungsbeständigkeit.

Wenn Steifigkeit am wichtigsten ist, kann Kohlenstofffaser geeignet sein. Wenn das Bauteil Reibung oder wiederholtem Kontakt ausgesetzt ist, könnte eine zähere Matrix oder eine Aramidverstärkung besser geeignet sein. Wenn Hitze das Hauptproblem ist, ist die Matrixauswahl vor der Faserwahl entscheidend.

2. Prüfen Sie die Einsatzumgebung

Hitze, Feuchtigkeit, Chemikalien, Reibung und wiederholte Belastung beeinflussen alle die Materialwahl.

Ein Nylon-Verbundwerkstoff kann in einer trockenen mechanischen Vorrichtung gut funktionieren, aber weniger geeignet sein, wenn die Feuchtigkeitskontrolle schlecht ist und Präzision gefragt ist. Ein PETG-Verbundwerkstoff kann für Umgebungsbedingungen geeignet sein, aber nicht für anhaltende Hitze. In raueren thermischen oder chemischen Umgebungen kann ein leistungsfähigeres Matrixmaterial erforderlich sein.

3. Wählen Sie die Matrix vor der Faser

Das Basispolymer ist normalerweise zuerst wichtig, da es die Hitzebeständigkeit, Chemikalienbeständigkeit, Zähigkeit und Druckbarkeit bestimmt.

Nylon eignet sich für viele langlebige funktionale Teile, erfordert jedoch Feuchtigkeitskontrolle. PETG ist einfacher zu verarbeiten und eignet sich gut für allgemeine technische Teile. Polycarbonat bietet eine höhere thermische und mechanische Obergrenze, benötigt jedoch eine strengere Druckkontrolle. PEI und PEEK werden in weitaus anspruchsvolleren Umgebungen eingesetzt.

4. Passen Sie die Verstärkung an die Aufgabe an

Sobald die Matrix geeignet ist, wählen Sie die Verstärkung basierend darauf, wie sich das Bauteil im Einsatz verhalten wird.

Kohlenstofffaser eignet sich für starre, leichte Teile. Glasfaser ist eine praktische Option für ausgewogene Leistung und Kostenkontrolle. Aramidfaser passt zu Teilen, die Verschleiß, wiederholtem Kontakt oder Stößen ausgesetzt sind.

5. Prüfen Sie die Drucker- und Prozessfähigkeiten

Ein Material, das auf dem Papier geeignet erscheint, kann dennoch versagen, wenn der Drucker es nicht richtig verarbeiten kann.

Gefüllte Filamente sind abrasiv und können gehärtete Düsen erfordern. Nylon, Polycarbonat und viele technische Polymere profitieren von Trocknung und Gehäusekontrolle. Hochtemperaturpolymere benötigen geeignete Hardware. Endlosfaserverbundwerkstoffe erfordern spezielle Systeme.

6. Prüfen Sie Geometrie, Druckausrichtung und Kosten

Die Materialleistung hängt immer noch von der Teilekonstruktion und der Druckstrategie ab.

Gedruckte Verbundwerkstoffe sind anisotrop, daher ändert sich die Festigkeit mit der Schichtrichtung und Geometrie. Lasttragende Teile profitieren von dickeren Lastpfaden, großzügigen Radien und Ausrichtungen, die auf die Betriebslasten abgestimmt sind. Die Kosten sollten ebenfalls realistisch bewertet werden. Ein hochwertiger Verbundwerkstoff kann Materialkosten, Verschleiß, Trocknungszeit und Abstimmungsaufwand erhöhen, ohne in der tatsächlichen Anwendung einen nennenswerten Mehrwert zu liefern.

Was ist beim Drucken mit Verbundwerkstoffen zu beachten?

• Düsenverschleiß: Kohlenstoff-, Glas- und aramidgefüllte Filamente sind abrasiv und können Standard-Messingdüsen schnell abnutzen. Gehärtete Düsen sind oft die bessere Wahl für einen stabilen Druck.
• Feuchtigkeitskontrolle: Nylon, Polycarbonat und einige technische Polymere absorbieren Feuchtigkeit aus der Luft. Feuchtes Filament kann die Oberflächenqualität beeinträchtigen, die Extrusion destabilisieren und die Teilekonsistenz beeinflussen, daher sind richtige Trocknung und Lagerung wichtig.
• Staub bei der Nachbearbeitung: Das Schneiden, Schleifen oder Bohren von fasergefüllten Teilen kann feine Partikel freisetzen. Gute Belüftung und grundlegende Schutzausrüstung werden während der Nachbearbeitung empfohlen.
• Validierung vor der Produktion: Ein Material sollte vor der Serienproduktion durch tatsächliche Druckversuche geprüft werden. Testproben können helfen, aber ein vereinfachtes funktionales Muster gibt einen besseren Einblick in Passform, Verzug, Steifigkeit und tatsächliche Leistung.

Die Wahl des richtigen Verbundwerkstoffs

Es gibt keinen einzigen besten Verbundwerkstoff für jeden industriellen Druck. Die richtige Wahl ergibt sich aus der Abstimmung der Matrix auf Temperatur, Chemikalienexposition und Prozessgrenzen sowie der Abstimmung der Verstärkung auf Steifigkeit, Verschleiß, Schlagzähigkeit und Gewichtsziele.

Für viele funktionale Teile ergibt sich das beste Ergebnis aus einer ausgewogenen Entscheidung, die Material, Druckerleistung, Geometrie und Druckausrichtung umfasst. Wenn diese Faktoren als ein System betrachtet werden, wird die Verbundauswahl viel klarer und das gedruckte Teil wird mit größerer Wahrscheinlichkeit im tatsächlichen Einsatz gut funktionieren.

FAQs zur Auswahl von 3D-Druck-Verbundwerkstoffen

F1: Was ist der häufigste Fehler bei der Auswahl eines 3D-Druck-Verbundwerkstoffs?

Der häufigste Fehler ist die alleinige Wahl nach der Faserart. Das Basispolymer, die Druckausrichtung, die Betriebstemperatur, die Feuchtigkeitsexposition und die Druckerkonfiguration beeinflussen alle das Endergebnis.

F2: Ist Kohlenstofffaser immer die beste Wahl für Festigkeit?

Nein. Kohlenstofffaser ist oft hervorragend für Steifigkeit und Maßhaltigkeit, aber der Erfolg der Anwendung hängt dennoch von der Matrix, der Geometrie, der Ausrichtung und der Art der Belastung ab, der das Bauteil ausgesetzt ist.

F3: Wann ist Glasfaser besser geeignet als Kohlenstofffaser?

Glasfaser ist oft eine gute Wahl, wenn ausgewogene Leistung und geringere Materialkosten wichtiger sind als minimales Gewicht oder maximale Steifigkeit.

F4: Erfordern Verbundfilamente eine gehärtete Düse?

In vielen Fällen ja. Gefüllte Filamente sind häufig abrasiv, und gehärtete Düsen werden häufig verwendet, um Verschleiß zu reduzieren und die Druckkonsistenz zu erhalten.

F5: Kann eine allgemeine Materialberatung reale Tests ersetzen?

Nein. Allgemeines Wissen hilft, die Optionen einzugrenzen, aber die endgültige Materialauswahl sollte immer anhand von Datenblättern, Druckergrenzen und realen Tests unter den vorgesehenen Einsatzbedingungen überprüft werden.
