Kann man maßgeschneiderte Schubladenführungs-Abstandshalter zur Reparatur in 3D drucken?

Der technische Ansatz für kundenspezifische Schubladen-Distanzstücke

Es ist eine häufige Frustration: Eine hochwertige Kommode oder ein individueller Küchenschrank wird unbrauchbar, weil ein nicht mehr erhältlicher Kunststoff-Distanzkeil defekt ist. In traditionellen Reparaturzyklen führt ein defektes 50-Cent-Teil oft dazu, dass der gesamte Schienenmechanismus ersetzt werden muss – oder schlimmer noch, das Möbelstück selbst. Für Prosumer, die mit industrietauglicher FDM-Technologie (Fused Deposition Modeling) ausgestattet sind, stellen diese "unreparierbaren" Ausfälle jedoch eine einfache technische Aufgabe dar.

Der 3D-Druck hat sich von der Neugierde eines Hobbyisten zu einem Eckpfeiler der Kreislaufwirtschaft entwickelt. Laut einer im ScienceDirect-Review zur Smart-Home-Integration veröffentlichten Forschung ist die additive Fertigung (AM) ein zentraler Treiber für nachhaltiges Leben, da sie schnelles Prototyping und die Herstellung individuell angepasster Komponenten ermöglicht, die die Lebensdauer von Haushaltsinfrastrukturen verlängern. Wenn Sie einen Schubladen-Distanzkeil im 3D-Druck herstellen, "fertigen" Sie nicht nur "ein Teil"; Sie nutzen eine lokale Lieferkette, um präzise Instandhaltung durchzuführen.

Warum Standard-Hobby-Drucke bei Möbelreparaturen oft versagen

Viele Anwender versuchen ihre erste Möbelreparatur mit Standard-PLA (Polymilchsäure). PLA eignet sich zwar hervorragend für Dekorationsartikel, versagt jedoch oft bei mechanischen Anwendungen wie Schubladenschienen. Distanzkeile für Schubladen sind konstanten Druckbelastungen und schwankenden Umgebungsbedingungen ausgesetzt.

Auf unserer Reparaturwerkbank beobachten wir häufig "Kriechen" – die Tendenz eines festen Materials, sich unter dem Einfluss anhaltender mechanischer Spannungen langsam zu bewegen oder bleibend zu verformen. PLA hat eine relativ niedrige Glasübergangstemperatur (~60 °C), was es anfällig für Erweichung und Verformung selbst in einer warmen Küchenumgebung macht. Bei einem Teil, das eine präzise Dicke einhalten muss, um eine Schublade ausgerichtet zu halten, kann bereits eine Verformung von 0,5 mm zu Verklemmen oder "Wackeln" führen.

Um professionelle Ergebnisse zu erzielen, müssen Sie die mechanischen Eigenschaften des Materials an den spezifischen Spannungszustand der Schubladenschiene anpassen.

Unsere Empfehlung für PETG oder ABS gegenüber PLA basiert auf einer vergleichenden Analyse der thermischen Stabilität und der langfristigen Kriechbeständigkeit.

• Annahme 1: Die Schublade bleibt unter konstanter Last (statischer Druck).
• Annahme 2: Die Umgebungstemperaturen in Wohnküchen können in der Nähe von Geräten 35–40 °C erreichen.
• Randbedingung: Diese Analyse schließt Schubladen mit schwerem Industriewerkzeug (>50 kg) aus, die möglicherweise glasfaserverstärkte Filamente erfordern.

Auswahl des richtigen Materials für mechanische Zuverlässigkeit

Bei funktionalen Reparaturen reduziert sich die Wahl in der Regel auf PETG oder ABS/ASA. Jedes bietet je nach den Fähigkeiten Ihres Druckers und der Umgebung des Möbels spezifische Vorteile.

1. PETG: Die praktische Wahl des Profis

PETG Basic ist oft der optimale Mittelweg für Schubladen-Distanzkeile. Es bietet eine hohe Erfolgsrate und eine ausgezeichnete Schichthaftung – die chemische Bindung zwischen den gedruckten Reihen, die die Gesamtfestigkeit des Teils bestimmt.

• Vorteil: PETG weist im Vergleich zu PLA eine überlegene Kriechbeständigkeit auf. Es behält seine Abmessungen unter dem Gewicht einer voll beladenen Besteckschublade ohne den "Quetsch"-Effekt im Laufe der Zeit.
• Technischer Vorteil: Mit einer Vicat-Erweichungstemperatur von etwa 79,7 °C (wie in den Spezifikationen von QIDI PETG Basic angegeben) bleibt es in Umgebungen steif, in denen andere Kunststoffe versagen könnten.

2. ABS/ASA: Für hohe Temperaturstabilität

Wenn sich das Möbelstück in der Nähe eines Ofens oder in einer nicht klimatisierten Garage befindet, sind ABS oder ASA vorzuziehen. Diese Materialien erfordern jedoch eine stabile Kammertemperatur – die im geschlossenen Bauraum des Druckers aufrechterhaltene Umgebungswärme – um Verzug zu verhindern.

Fortgeschrittene Konstruktionsprinzipien für Schubladen-Distanzkeile

Eine erfolgreiche Reparatur hängt nicht nur vom Material ab, sondern von der Geometrie. Beim Reverse-Engineering eines gebrochenen Distanzkeils haben wir mehrere "Stolperfallen" identifiziert, die ein funktionales Teil von einem gescheiterten unterscheiden.

Die 1-mm-Fasenregel

Ein häufiger Konstruktionsfehler ist die Gestaltung eines Distanzkeils als perfekten Würfel mit 90-Grad-Kanten. In der Praxis sind Möbeltoleranzen selten perfekt. Das Hinzufügen einer 0,5-mm- bis 1-mm-Fase (einer abgeschrägten Kante) an allen Ecken verbessert den Einbauprozess erheblich. Diese "Einführhilfe" ermöglicht es dem Distanzkeil, in enge Toleranzen zu gleiten, ohne an der Metallschiene hängen zu bleiben oder zu verklemmen.

Die Presspassungs-Heuristik für Buchsen

Wenn Sie eine Buchse für eine Kugellagerschiene drucken, modellieren Sie den Innendurchmesser nicht auf die exakte Größe der Welle. Basierend auf Mustern aus Feldreparaturen empfehlen wir das Drucken mit einem um 5–10 % untermaßigen Innendurchmesser.

• Warum: Dies schafft ein "Presspassungs"-Szenario. Da sich der Kunststoff in den ersten Wochen der Nutzung leicht abnutzt, spannt er sich selbst nach, wodurch das "Spiel" oder die Vibration beseitigt wird, die bei älteren Schubladeneinheiten häufig zu finden sind.

Dämpfung mit TPU

Bei hochwertigen "Soft-Close"-Schubladen kann der Distanzkeil auch als Vibrationsdämpfer wirken. In diesen Fällen ist die Verwendung eines flexiblen Filaments wie TPU effektiv.

• Professioneller Tipp: Verwenden Sie bei der Verwendung von TPU zur Dämpfung 100 % Fülldichte (keine inneren Lufteinschlüsse). Wir haben festgestellt, dass geringere Fülldichten unter zyklischer Belastung – dem wiederholten Öffnen und Schließen der Schublade – zu bleibender Verformung führen.

Hardwareanforderungen: Warum der Bauraum wichtig ist

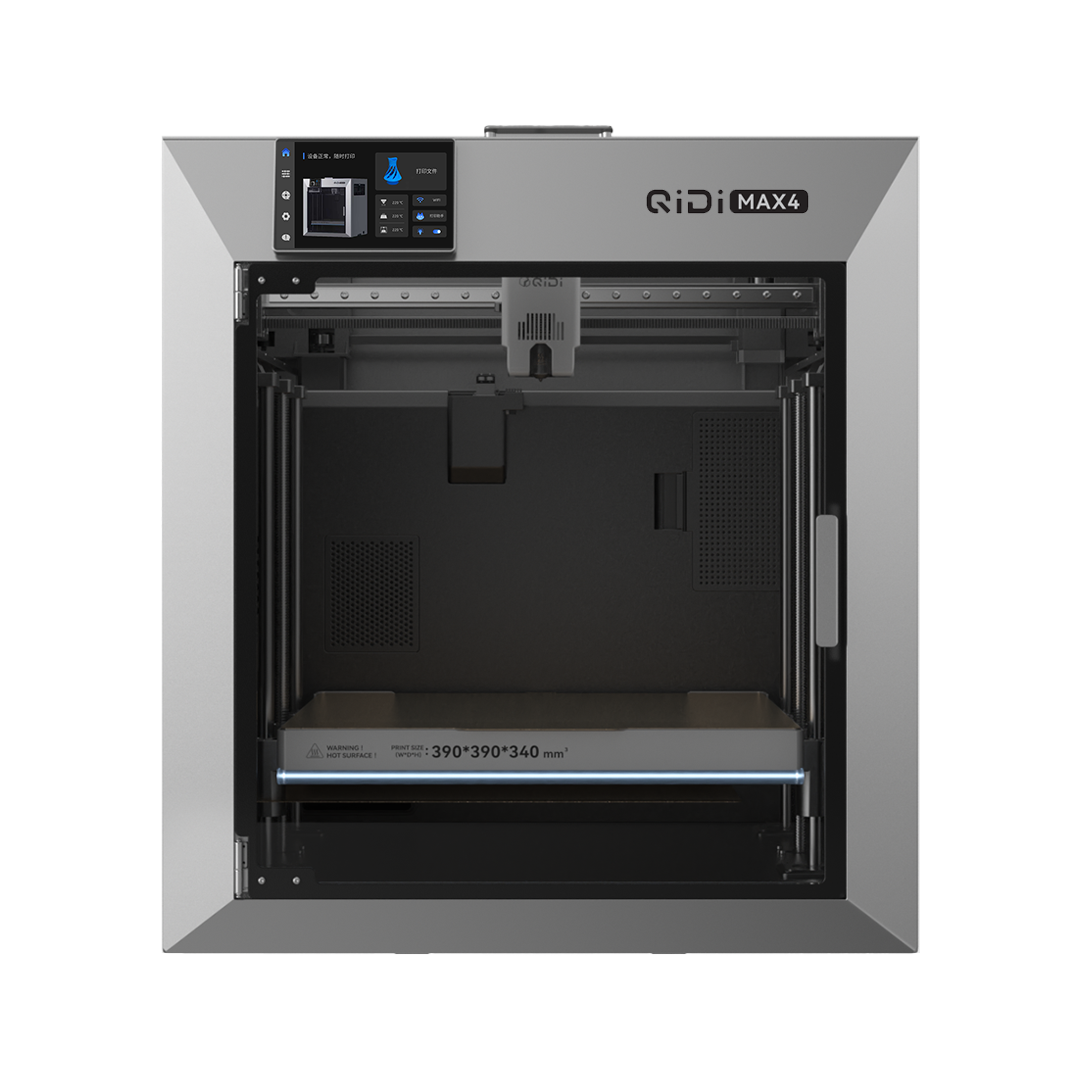

Um diese technischen Materialien zuverlässig zu drucken, muss Ihre Hardware mehr können als nur Kunststoff schmelzen. Der QIDI Max4 3D-Drucker verfügt beispielsweise über ein aktives Kammerheizsystem (bis zu 65 °C).

Dies ist kein Luxus, sondern eine funktionale Anforderung für Materialien wie ABS oder Hochleistungs-PETG. Indem der Drucker die Luft um das Teil herum heiß hält, reduziert er den thermischen Gradienten – den Temperaturunterschied zwischen der Düse und dem Raum. Dies verhindert den "Verzug", der oft große oder dicke Distanzkeile beeinträchtigt.

Schritt-für-Schritt-Reparatur-Workflow

1. Digitale Messung: Verwenden Sie digitale Messschieber, um den Spalt zwischen dem Schubladenkasten und dem Korpus zu messen. Verlassen Sie sich nicht nur auf die gebrochenen Teile, da diese möglicherweise verformt sind.
2. Modellierung für Toleranz: Modellieren Sie Ihr Teil in einer CAD-Software. Wenn der Spalt 12 mm beträgt, modellieren Sie den Distanzkeil mit 11,8 mm, um "Materialaufquellung" zu berücksichtigen – die leichte Ausdehnung des Kunststoffs während der Extrusion.
3. Materialvorbereitung: Stellen Sie sicher, dass Ihr Filament trocken ist. PETG Basic ist hygroskopisch, das heißt, es nimmt Feuchtigkeit aus der Luft auf. Das Drucken mit feuchtem Filament führt zu "Blasen" und einer schlechten strukturellen Integrität.
4. Drucken: Verwenden Sie einen Drucker wie den QIDI Max4 3D-Drucker, um Maßgenauigkeit zu gewährleisten. Für Distanzkeile verbessert eine langsamere äußere Wandgeschwindigkeit (z.B. 40–60 mm/s) die Präzision der Passform.
5. Montage & Nachbearbeitung: Wenn die Passung zu eng ist, verwenden Sie feinkörniges Schleifpapier, um die Dicke "einzustellen". Bei Verwendung von PETG ist die Oberfläche von Natur aus glänzend und reibungsarm, was die reibungslose Bewegung der Schublade unterstützt.

Die Makro-Auswirkung: Über die Schublade hinaus

Die Fähigkeit, Hochleistungsteile zu Hause herzustellen, steht im Einklang mit breiteren industriellen Veränderungen. Die additive Fertigung verkürzt F&E-Zyklen drastisch und produziert funktionale Endverbrauchsteile. Indem Sie dieselben Prinzipien auf die Hausinstandhaltung anwenden, beteiligen Sie sich an einer anspruchsvollen Form der "Mikrofertigung".

Darüber hinaus wird die Verwendung von verstärkten Polymeren – wie kohlefaserverstärkten recycelten Kunststoffen – häufiger, da sich die Branche in Richtung Nachhaltigkeit bewegt. Dies ermöglicht es Prosumern, Teile zu schaffen, die tatsächlich stärker sind als die spritzgegossenen Originale, die oft auf minimale Herstellungskosten und nicht auf maximale Langlebigkeit ausgelegt sind.

Zusammenfassung der wichtigsten Erkenntnisse

• Materialwahl: Vermeiden Sie PLA für mechanische Reparaturen. Verwenden Sie PETG Basic wegen seiner ausgewogenen Handhabung und Kriechbeständigkeit oder ABS für höhere thermische Umgebungen.
• Konstruktion für Passung: Implementieren Sie 1-mm-Fasen, um Verklemmen zu verhindern, und verwenden Sie untermaßige Innendurchmesser für Presspassungsbuchsen.
• Hardware ist entscheidend: Verwenden Sie einen Drucker mit geschlossenem Bauraum und aktiver Kammerheizung, wie den QIDI Max4 3D-Drucker, um die Maßstabilität bei technischen Kunststoffen zu gewährleisten.
• Umgebungsstabilität: Achten Sie auf Küchenfeuchtigkeit und -hitze; PETG bietet in Bereichen mit hoher Luftfeuchtigkeit eine bessere Dimensionsstabilität als ABS.
• Nachhaltigkeit: Der 3D-Druck von individuellen Distanzkeilen verhindert, dass Möbel auf Deponien landen, und beweist den Wert der Technologie in einem nachhaltigen "Smart-Home"-Ökosystem.

Indem Sie die Reparatur von Schubladenschienen als technische Herausforderung und nicht als schnelle Lösung betrachten, können Sie sicherstellen, dass Ihre Möbel über Jahrzehnte funktionsfähig bleiben – unabhängig davon, ob der ursprüngliche Hersteller die Teile noch auf Lager hat.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Bei Reparaturen an schweren Möbeln stellen Sie sicher, dass alle Sicherheitsvorkehrungen getroffen werden, um Umkippen oder Verletzungen zu vermeiden. Überprüfen Sie stets, ob 3D-gedruckte Teile die vorgesehene Last vor der vollständigen Nutzung tragen können.
