Kann man zuverlässige Anschlüsse für die Tröpfchenbewässerung in 3D drucken?

Die technische Realität von 3D-gedruckter Garteninfrastruktur

Für den ernsthaften Gärtner oder den Betreiber eines kleinen Bauernhofs ist die "Standard"-Welt der Bewässerung oft eine Reihe von Kompromissen. Sie passen Ihr Gartenlayout an die begrenzten Verbindergeometrien an, die im örtlichen Baumarkt erhältlich sind, anstatt das System zu bauen, das Ihre Pflanzen tatsächlich benötigen.

Die Frage, die ich von Fachleuten, die zu Prosumer-Workflows übergehen, oft höre, ist: Kann man tatsächlich einem 3D-gedruckten Verbinder vertrauen, dass er unter Druck hält, ohne das Gewächshaus zu überfluten?

Die Antwort ist ein eingeschränktes "Ja", aber es erfordert, über die "Tüftler"-Mentalität des Hobbyisten hinauszugehen und industrielle Konstruktionsprinzipien zu übernehmen. In diesem Leitfaden werde ich die Materialwissenschaft, die geometrischen Anforderungen und die Hardware-Notwendigkeiten für die Herstellung zuverlässiger, wasserdichter Tropfbewässerungskomponenten erläutern, die mit spritzgegossenen Teilen konkurrieren.

Materialauswahl: Über PLA hinaus

Wenn es um Wasserwirtschaft geht, ist PLA sofort disqualifiziert. Seine niedrige Glasübergangstemperatur und seine Anfälligkeit für mikrobiellen Abbau machen es zu einer schlechten Wahl für den Außenbereich oder Druckumgebungen. Um professionelle Zuverlässigkeit zu erreichen, müssen wir uns technische Thermoplaste ansehen.

ASA: Der Standard für den Außenbereich

Wenn Ihre Verbinder direktem Sonnenlicht ausgesetzt sind, ist ASA-Filament die unangefochtene Wahl. Obwohl PETG oft als "wetterbeständig" bezeichnet wird, zeigen Feldtests, dass die UV-Degradation über mehrere Saisons hinweg in stark exponierten Bereichen eine Hauptversagensart für PETG bleibt. ASA bietet im Vergleich zu ABS und PETG eine überlegene UV-Beständigkeit und mechanische Zähigkeit, was es zum bevorzugten Material für langfristig haltbare Bewässerungskomponenten im Außenbereich macht.

PETG Rapido: Die schnelle Lösung

Für Hydrokultursysteme im Innenbereich oder beschattete Bewässerung bietet PETG Rapido einen erheblichen Vorteil in Bezug auf das "Preis-Leistungs-Verhältnis". Es ist von Natur aus hydrophob und bietet eine ausgezeichnete chemische Beständigkeit. Seine hohe Fließgeschwindigkeit ermöglicht ein schnelles Prototyping von individuellen Verteilern ohne die Verzugsrisiken, die mit großformatigen ABS-Drucken verbunden sind.

Geruchsloses ABS Rapido: Hochfeste Funktionalität

Für Komponenten, die eine hohe Schlagzähigkeit erfordern oder die lösemittelverschweißt werden sollen, bietet Geruchsloses ABS Rapido-Filament die erforderlichen mechanischen Eigenschaften. Mit einer Zugfestigkeit von annähernd 40 MPa ist es ideal für Vorrichtungen und funktionale Verbinder, die physikalischen Belastungen standhalten müssen.

Logik-Zusammenfassung: Diese Auswahl basiert auf standardmäßigen Materialeigenschaftsdaten (HDT, UV-Stabilität) und praktischen Feldbeobachtungen zur langfristigen Polymerdegradation in landwirtschaftlichen Umgebungen.

Konstruktion für Wasserdichtheit: Die 3:1-Regel

Ein häufiger Fehler ist die Annahme, dass "100 % Fülldichte" gleichbedeutend mit "wasserdicht" ist. Beim FDM-Druck tritt Wasser normalerweise nicht durch das Plastik selbst aus; es sickert durch die mikroskopischen Lücken zwischen den Schichten und Umfangsschichten. Um dies zu bekämpfen, verwende ich einen spezifischen geometrischen Richtwert, der als 3:1-Wandstärkenverhältnis bekannt ist.

Das 3:1-Verhältnis erklärt

Für jedes Teil, das dazu bestimmt ist, einen Druck über 1 bar (15 PSI) zu halten (typische Tropfbewässerung arbeitet bei 1,4–2 bar / 20–30 PSI), sollte Ihre Mindestwandstärke mindestens das Dreifache Ihres Düsendurchmessers betragen.

• Beispiel: Wenn Sie eine Standard-0,4-mm-Düse verwenden, müssen Ihre Wände mindestens 1,2 mm dick sein (bestehend aus 3–4 soliden Umfangsschichten).
• Warum? Dies stellt sicher, dass selbst wenn eine Umfangsschicht eine geringfügige Extrusionsungenauigkeit aufweist, die sich überlappenden Schichten und benachbarten Umfangsschichten eine redundante Abdichtung bieten.

Gewindespielraum und Maßabweichungen

Standard-Gartenschlauchgewinde (GHT) oder NPT-Verschraubungen erfordern hohe Präzision. Basierend auf häufigen Mustern aus dem technischen Support und der Werkstattpraxis muss ein Spielraum von 0,15 mm in das Modell zwischen Außen- und Innengewinde eingearbeitet werden. Dies berücksichtigt die leichte "Überquetschung" der FDM-Schichten und behält gleichzeitig genügend Reibung bei, um in Verbindung mit einem O-Ring oder Teflonband eine mechanische Abdichtung zu erzeugen.

Methodischer Hinweis (Heuristik): Der Spielraum von 0,15 mm ist ein praktischer Richtwert für die Werkstatt. Er kann für Maschinen mit geringerer Präzision auf 0,2 mm erhöht oder für hochkalibrierte industrielle Anlagen verringert werden.

Hardwareanforderungen: Die Rolle der beheizten Kammer

Das Drucken mit Hochleistungsmaterialien wie ASA oder ABS ist auf offenen Druckern bekanntermaßen schwierig. Die "Reibung" im Druckprozess entsteht in der Regel durch Verzug und Delamination zwischen den Schichten, die durch ungleichmäßige Kühlung verursacht werden.

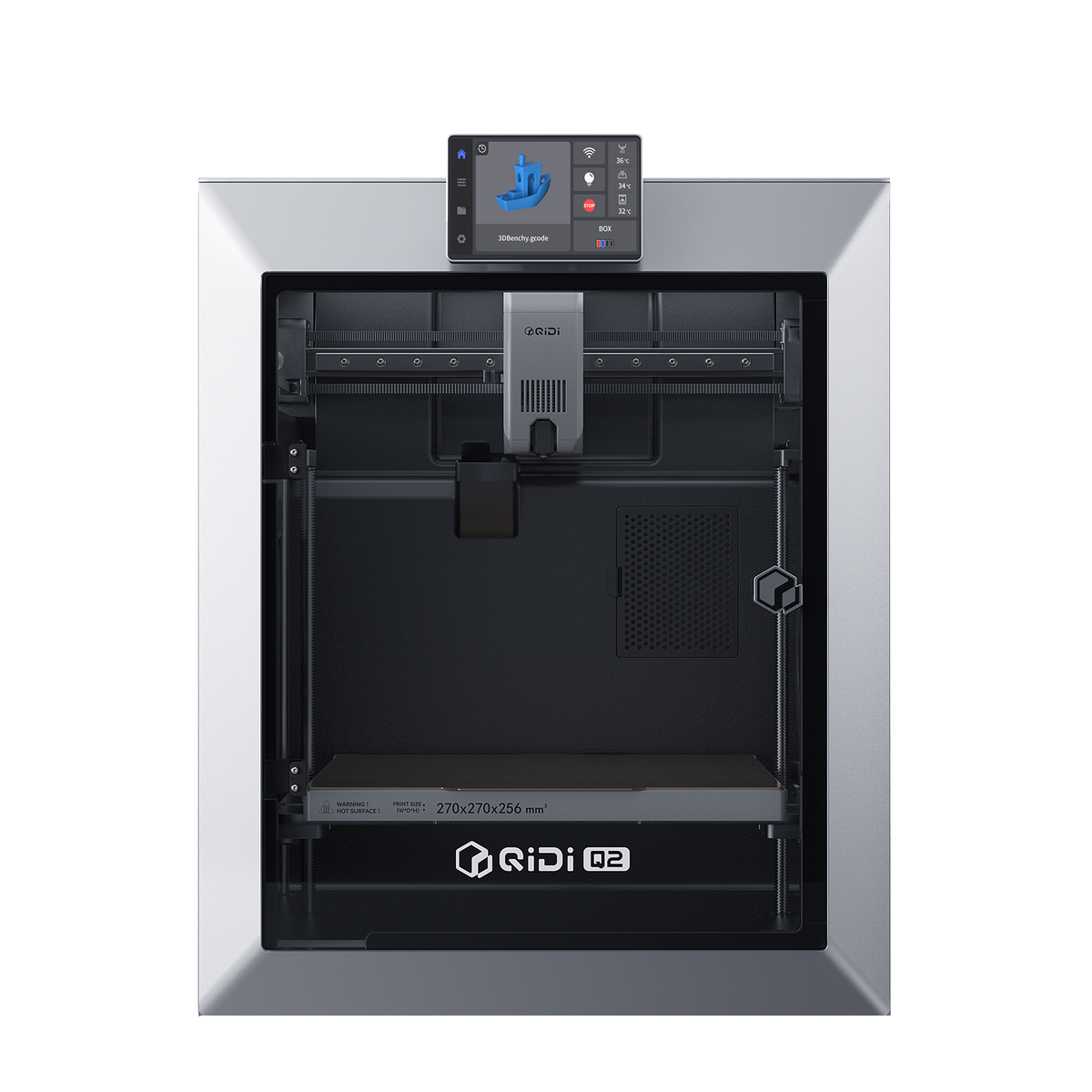

Um funktionale Bewässerungsteile herzustellen, die unter dem Druck von Wasserschlägen (dem Druckstoß beim Schließen eines Ventils) nicht reißen, benötigen Sie eine kontrollierte thermische Umgebung. Der QIDI Q2 3D-Drucker begegnet diesem Problem mit seiner aktiven Kammerheizung bis zu 65 °C. Durch die Aufrechterhaltung einer hohen Umgebungstemperatur ermöglicht der Drucker eine effektivere Bindung der Polymerketten zwischen den Schichten, was die Z-Achsen-Festigkeit erheblich erhöht.

Laut einer vom NIST zu fortgeschrittenen Materialien für die additive Fertigung veröffentlichten Forschung ist die Aufrechterhaltung konsistenter thermischer Gradienten während des Druckprozesses entscheidend für das Erreichen der in den Materialdatenblättern angegebenen mechanischen Eigenschaften. Ohne eine aktive Kammer könnte Ihr ASA-Verbinder perfekt aussehen, aber beim ersten Druckstoß katastrophal versagen.

Nachbearbeitung für molekulare Bindung

Mechanische Dichtungen (Gewinde und Dichtungen) sind die erste Verteidigungslinie, aber für kritische Anwendungen empfehle ich Lösemittelverschweißung.

Bei ABS- und ASA-Teilen erzeugt ein leichtes Auftragen von Aceton auf die Fügeflächen einer mehrteiligen Baugruppe eine Bindung auf molekularer Ebene. Dies bedeutet nicht nur "Zusammenkleben" von Teilen; das Lösemittel löst das Polymer vorübergehend auf und ermöglicht es den Ketten, sich zu vermischen. Sobald das Lösemittel verdunstet ist, werden die beiden Teile zu einer einzigen, monolithischen Struktur.

Für PETG können spezielle Klebstoffe oder sogar "Tempern" (kontrollierte Wärmebehandlung) die Wasserdichtigkeit verbessern, allerdings reagiert PETG nicht auf Aceton.

Feldtest-Leistung

In unserer Szenariomodellierung für kleine Bewässerungsanlagen:

• Standard-FDM (ohne Nachbearbeitung): Zuverlässig bis etwa 1 bar (15 PSI).
• FDM + Lösemittelverschweißung + 3:1-Wände: Zuverlässig bis etwa 3 bar (45 PSI) – weit über den meisten Haushalts-Tropfsystemen.

Modellierungshinweis (Szenarioanalyse): Diese Schätzungen gehen von einer 0,4-mm-Düse, einer Schichthöhe von 0,2 mm und mindestens 4 Umfangsschichten aus.

Die Makro-Perspektive: Nachhaltigkeit und Individualisierung

Die Fähigkeit, Bewässerungskomponenten im 3D-Druck herzustellen, geht nicht nur darum, ein paar Euro im Laden zu sparen; es geht um die "Makro"-Zukunft der dezentralen Fertigung und nachhaltigen Infrastrukturplanung.

Indem Sie Ihre eigenen Verbinder drucken, können Sie:

1. Abfall reduzieren: Genau das erstellen, was Sie benötigen, anstatt "Kits" mit ungenutzten Teilen zu kaufen.
2. Schnell iterieren: Wenn ein bestimmtes Pflanzenbeet einen 5-Wege-Verteiler benötigt, der nicht im Handel erhältlich ist, können Sie ihn in vier Stunden konstruieren und einsetzen.
3. Fortschrittliche Materialien verwenden: Hochleistungspolymere integrieren, die auf die spezifischen Umgebungsanforderungen Ihrer Installation zugeschnitten sind.

Zusammenfassung der Best Practices

Zuverlässige 3D-gedruckte Bewässerung ist eine Realität, wenn Sie die Physik des Prozesses respektieren. Für diejenigen, die zu professionellen Workflows übergehen, empfehle ich den Einstieg mit ASA-Filament aufgrund seiner UV-Stabilität und die Verwendung eines Druckers mit aktiver Kammerheizung wie dem QIDI Q2 3D-Drucker.

Halten Sie sich stets an die 3:1-Wandstärkenregel und stellen Sie einen Spielraum von 0,15 mm für Gewindeverbindungen sicher. Wenn Sie häufig defekte Komponenten ersetzen müssen, könnte auch unser Leitfaden zum 3D-Druck von Ersatz-Möbelscharnieren für Sie nützlich sein, der ähnliche Prinzipien der mechanischen Belastung und Haltbarkeit behandelt.

Der Übergang vom Hobbyisten zum Prosumer wird durch diesen Wandel von "zum Laufen bringen" zu "haltbar machen" definiert. Mit den richtigen Materialien und geometrischer Strenge wird Ihre 3D-gedruckte Garteninfrastruktur ein Zeugnis dieses Wandels sein.

---

Haftungsausschluss: Die in diesem Artikel bereitgestellten Informationen dienen nur zu Informations- und Bildungszwecken. 3D-gedruckte Druckkomponenten können unerwartet versagen. Testen Sie Ihre Komponenten stets in einer kontrollierten Umgebung, bevor Sie sie vollständig einsetzen. Wir übernehmen keine Verantwortung für Wasserschäden oder Eigentumsverluste, die aus der Verwendung von 3D-gedruckten Teilen resultieren. Konsultieren Sie für Hochdruck- oder kritische Infrastrukturinstallationen einen professionellen Bewässerungsspezialisten.
