Die Frustration ist jedem Hausbesitzer bekannt: Ein Fliegengitter, das im Wind klappert oder ganz herausfällt, weil ein kleiner Kunststoffclip gebrochen ist. Diese Komponenten sind oft das "schwächste Glied" in der Hausinstandhaltung. Im Laufe der Zeit verwandelt die Einwirkung intensiver UV-Strahlung und saisonaler Temperaturschwankungen fabrikgeformten Kunststoff in spröde Scherben. Der Ersatz bedeutet normalerweise eine lästige Fahrt zum Baumarkt, nur um festzustellen, dass sie Ihr spezifisches, 20 Jahre altes Profil nicht auf Lager haben.

Wir haben festgestellt, dass der 3D-Druck mehr als nur eine temporäre Lösung bietet; er ermöglicht es Ihnen, einen Ersatz zu konstruieren, der dem Original tatsächlich überlegen ist. Durch die Auswahl der richtigen Materialien und die Anwendung professioneller Konstruktionsprinzipien können Sie Clips herstellen, die der UV-Degradation widerstehen und ihre "Federung" über Jahre behalten. Dieser Leitfaden untersucht, wie Sie von einem defekten Teil zu einer hochleistungsfähigen, individuell angepassten Lösung mit industrietauglicher Desktop-Fertigung gelangen.

Die Materialwissenschaft der Außenbeständigkeit

Beim Drucken von Teilen für den Außenbereich ist die Materialauswahl die wichtigste Entscheidung. Der Hauptfeind ist nicht die mechanische Kraft, sondern die Sonne. Laut der NIST-Forschung zu fortgeschrittenen Materialien für die additive Fertigung beeinflussen Umgebungsfaktoren die langfristige Leistung von Polymeren erheblich.

ASA vs. ABS: Der UV-Kampf

Während viele Hobbyisten wegen seiner Festigkeit zu ABS (Acrylnitril-Butadien-Styrol) greifen, ist es eine schlechte Wahl für Fensterclips. ABS degradiert unter UV-Licht schnell und wird innerhalb einer einzigen Saison gelb und spröde. Wir empfehlen ASA (Acrylnitril-Styrol-Acrylat) als professionelle Alternative. ASA teilt die mechanischen Eigenschaften von ABS, verfügt jedoch über eine modifizierte chemische Struktur, die eine außergewöhnliche UV-Beständigkeit bietet. Nach unserer Erfahrung mit Außenkomponenten behalten ASA-Clips ihre Flexibilität und strukturelle Integrität bei direkter Sonneneinstrahlung 2–3 Mal länger als ABS-Äquivalente.

PETG: Die ausgewogene Alternative

Für diejenigen, die einen schnelleren Druck mit geringerem Verzugsrisiko benötigen, ist PETG Rapido ein ausgezeichneter Kandidat. PETG bietet ein Gleichgewicht aus Zugfestigkeit und Schlagzähigkeit. Während seine UV-Beständigkeit geringer ist als die von ASA, ist sie deutlich besser als die von PLA. PETG Rapido ist besonders nützlich für Clips, die eine "Federwirkung" erfordern, da es weniger anfällig für "Kriechen" ist – die Tendenz eines Materials, sich unter konstanter Spannung bleibend zu verformen.

Unsere Materialempfehlungen basieren auf der Heuristik, dass die Außenbeständigkeit ein Produkt aus UV-Stabilität multipliziert mit thermischer Beständigkeit ist. ASA ist die primäre Empfehlung für stark besonnte Bereiche, während PETG die Alternative für einfache Handhabung in schattigen oder gemäßigten Zonen ist.

Konstruktion für mechanische Belastung und "Living Hinges"

Ein häufiger Fehler beim 3D-Druck von Ersatzteilen ist, sie zu starr zu machen. Ein Fensterclip muss sich biegen, um einzurasten, und dann konstanten Druck ausüben, um das Gitter zu halten. Wenn das Design zu steif ist, führen die inneren Spannungen schließlich zur Schichttrennung.

Das Living-Hinge-Prinzip

Um sicherzustellen, dass sich der Clip biegen kann, ohne zu brechen, wenden wir das "Living-Hinge"-Prinzip an. Dies beinhaltet die Konstruktion eines bestimmten Abschnitts des Teils, der dünner ist als der Rest, um die Biegung auf einen kontrollierten Bereich zu lenken.

• Optimale Dicke: Wir empfehlen eine Dicke von 1,5 mm bis 2,0 mm für den Biegeabschnitt. Dies bietet genügend "Material" für strukturelle Integrität und bleibt gleichzeitig flexibel genug für die Montage.
• Toleranzspielräume: Basierend auf Mustern aus der kundenspezifischen Hardwarereparatur sollten Sie einen Toleranzspalt von 0,2 mm bis 0,3 mm zwischen dem Haken des Clips und dem Fensterrahmen konstruieren. Dies berücksichtigt das "Materialkriechen" im Laufe der Zeit und stellt sicher, dass der Clip nicht unmöglich zu entfernen ist.

Verstärkung der Struktur

Unabhängig von Ihrem Füllgrad kommt die Festigkeit eines kleinen funktionalen Teils von seinen Umfangsschichten (Wänden). Wir empfehlen die Verwendung von 3–4 Wandschleifen. Dies erzeugt eine solide "Hülle", die das Eindringen von Wasser verhindert und dem äußeren Druck des Rahmen widersteht.

Slicing-Strategien für maximale Haltbarkeit

Die Ausrichtung des Teils auf der Druckplatte ist genauso wichtig wie das Design selbst. 3D-Drucke sind von Natur aus anisotrop, das heißt, sie sind in der Z-Achse (zwischen den Schichten) schwächer als in den X- und Y-Achsen.

Faserrichtung (Ausrichtung)

Stellen Sie sich die Schichten wie die Maserung von Holz vor. Sie möchten niemals, dass die Biegekraft die Schichten auseinanderzieht. Für Clips empfehlen wir das Drucken "auf der Kante". Dadurch verlaufen die Schichtlinien senkrecht zur Biegespannung. Wenn ein Clip flach gedruckt wird, wird der "Haken"-Teil nur durch die dünne Bindung zwischen den Schichten gehalten, was ihn anfällig für Bruch macht.

Fülldichte und Wanddichte

Bei kleinen Teilen wie Clips sind "Einsparungen" beim Material vernachlässigbar. Wir empfehlen 100 % Fülldichte für maximale Dichte. Die Verwendung eines schnellen, zuverlässigen Filaments wie PETG Rapido ermöglicht es Ihnen, diese hohen Dichteeinstellungen beizubehalten, ohne die Druckzeit erheblich zu verlängern.

Modellierung der Clip-Haltbarkeit (Szenarioanalyse)

Um die Auswirkungen dieser Entscheidungen zu veranschaulichen, haben wir die erwartete Leistung eines Standard-Halteclips unter wiederholter Belastung modelliert.

Dieses Modell geht von einem deterministischen Szenario für einen Standard-25-mm-Halteclip in einem Wohnungsfensterrahmen aus. Es ist ein Szenariomodell basierend auf üblichen Werkstattrichtwerten, keine kontrollierte Laborstudie.

Überwindung technischer Reibung: Die Rolle der beheizten Kammer

Das Drucken mit Hochleistungsmaterialien wie ASA oder ABS führt oft zu "Reibungspunkten" für den Anwender – insbesondere Verzug und Schrumpfung. Da diese Materialien beim Abkühlen schrumpfen, können sich die Ecken des Teils von der Druckplatte abheben, was die Maßgenauigkeit beeinträchtigt.

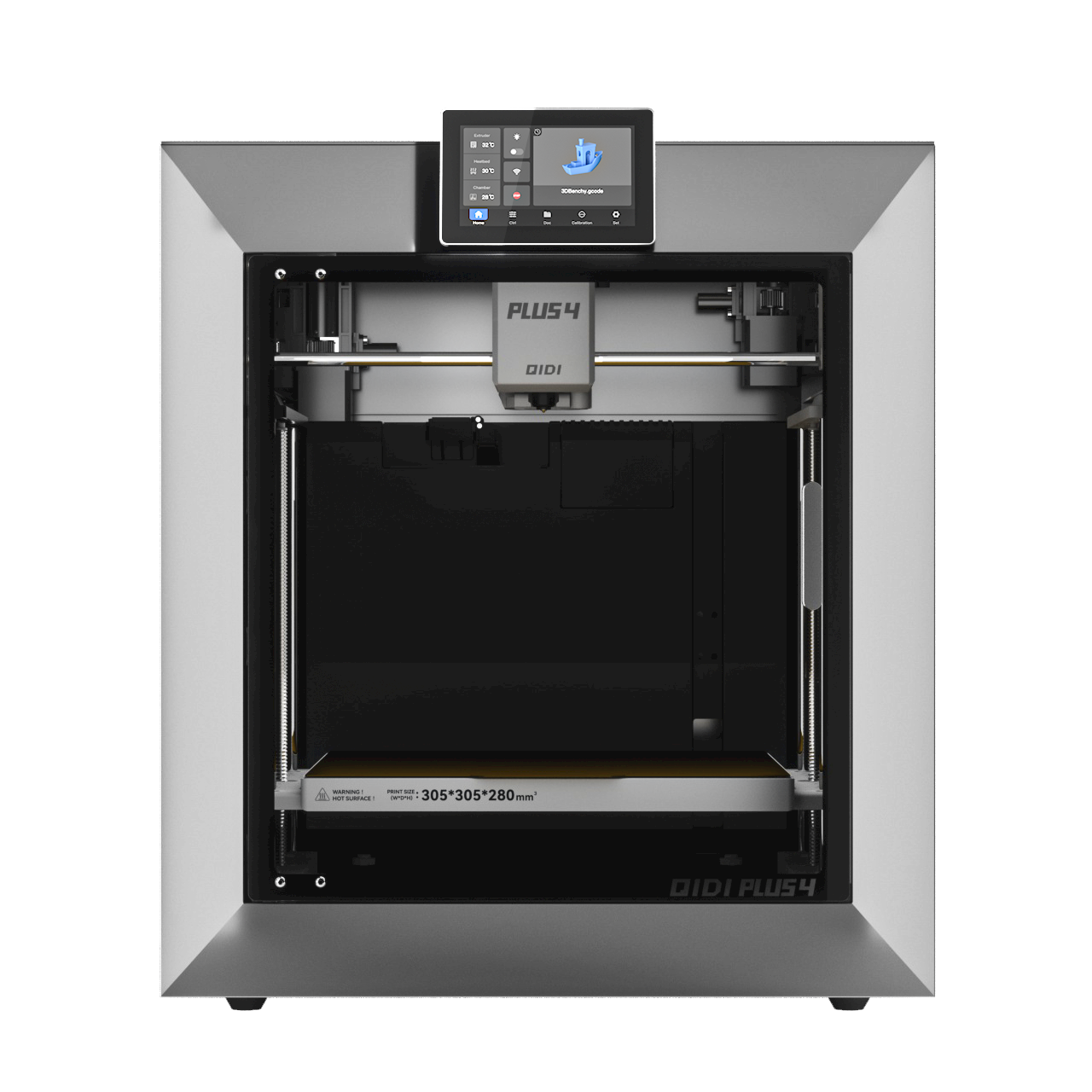

Hier wird die Leistungsfähigkeit der Hardware entscheidend. Professionelle Maschinen wie der QIDI Plus4 3D-Drucker oder der QIDI Max4 3D-Drucker nutzen eine aktive Kammerheizung. Durch die Aufrechterhaltung einer konstanten Innentemperatur (bis zu 65 °C beim QIDI Plus4 3D-Drucker) verhindert der Drucker, dass das Material zu schnell abkühlt. Diese "reduzierte Reibung" im Druckprozess stellt sicher, dass Ihre 0,2-mm-Toleranzen tatsächlich im Endteil eingehalten werden.

Für kleinere Werkstätten oder diejenigen, die gerade in die Welt der funktionalen Reparaturen einsteigen, bietet der QIDI Q2 3D-Drucker einen Einstieg in diese professionellen Funktionen, einschließlich einer beheizten Kammer, die technische Filamente zugänglich macht, ohne das ständige "Tüfteln", das oft mit Hobby-Maschinen verbunden ist.

Zusammenfassung der wichtigsten Erkenntnisse

Um erfolgreich langlebige Ersatz-Fensterclips im 3D-Druck herzustellen, befolgen Sie diese professionellen Heuristiken:

• Materialwahl: Bevorzugen Sie ASA für direkte Sonneneinstrahlung; verwenden Sie PETG Rapido für schattige Bereiche oder schnelles funktionales Prototyping.
• Für Flexibilität konstruieren: Verwenden Sie eine Dicke von 1,5–2,0 mm für das Gelenk und fügen Sie einen Toleranzspalt von 0,25 mm hinzu, um Materialkriechen zu berücksichtigen.
• Festigkeitseinstellungen: Verwenden Sie 4 Wandschleifen und 100 % Fülldichte. Richten Sie das Teil immer so aus, dass die Spannung senkrecht zu den Schichtlinien verläuft.
• Temperaturkontrolle: Verwenden Sie einen Drucker mit beheizter Kammer, wie den QIDI Max4 3D-Drucker, um Maßgenauigkeit zu gewährleisten und Verzug bei technischen Filamenten zu verhindern.

Indem Sie sich von "theoretischem Tüfteln" hin zu diesen praktischen, materialorientierten Strategien bewegen, können Sie ein häufiges Haushaltsärgernis in eine Demonstration der Leistungsfähigkeit der modernen additiven Fertigung verwandeln.
