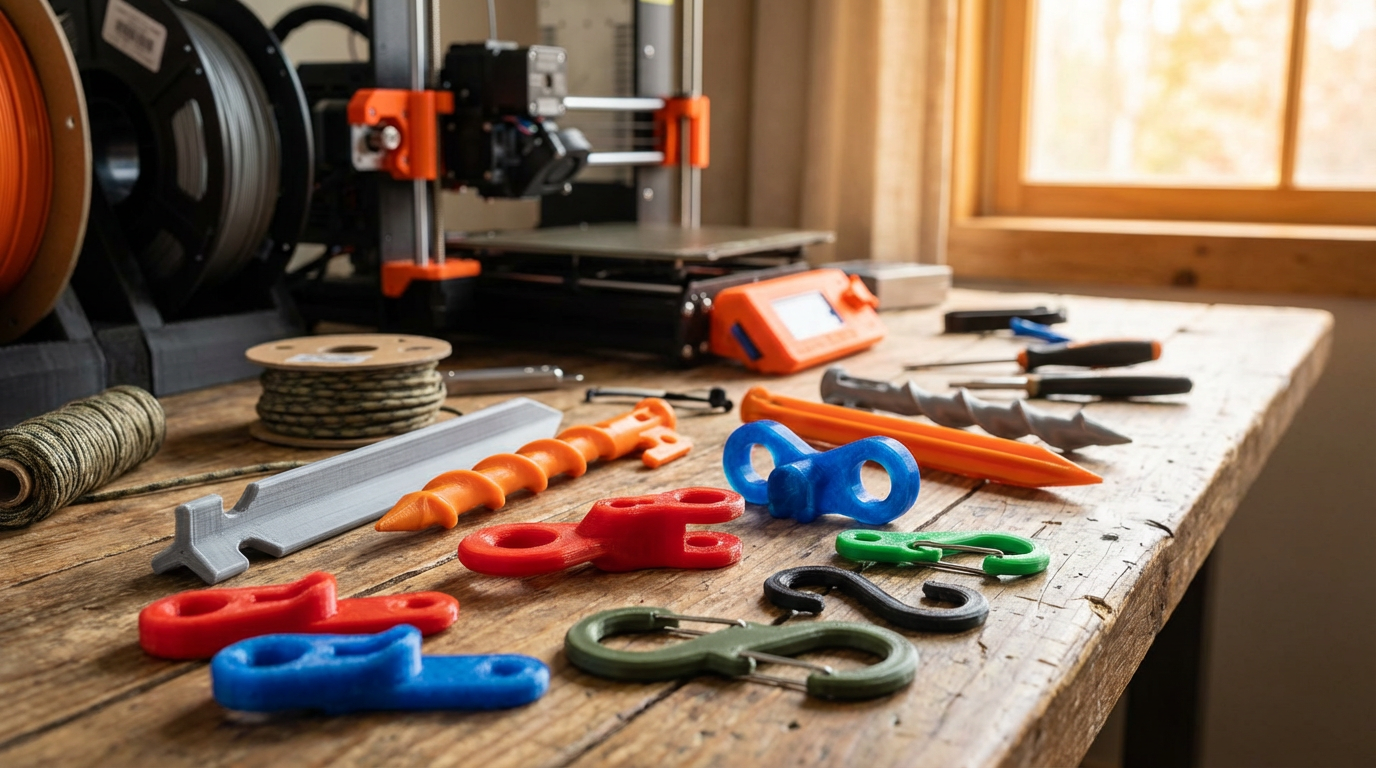

3D-gedruckte Campingausrüstung: Heringe, Clips und Laternenhaken

Was sich tatsächlich zu drucken lohnt

Nicht alles. Die 3D-Druck-Camping-Community neigt dazu, Dinge zu drucken, die es im Baumarkt bereits in besserer Form gibt. Ein 3-Dollar-Aluminiumkarabiner von REI schlägt jeden gedruckten. Ich habe aufgehört, Lösungen für Probleme zu drucken, die nicht existieren.

Was sich ZU drucken lohnt: Dinge, die maßgeschneidert sind, Dinge, die Sie ständig verlieren und für die Sie günstigen Ersatz brauchen, und Dinge, bei denen kommerzielle Optionen für das, was sie sind, überteuert sind. Abspannleinen-Spanner kosten von Zelt-Herstellern 1–2 $ pro Stück. Ich kann einen Satz von 12 für denselben Preis an Filament drucken. Ersatzschnallen für einen bestimmten Rucksack? 8 $ vom Hersteller, drei Wochen Versand. Habe eine in 40 Minuten gedruckt.

Die besten Camping-Drucke sind klein, funktional und nicht lasttragend. Wenn Ihr Leben davon abhängt, dass es hält, drucken Sie es nicht. Für alles andere hat die Sammlung funktionaler Druckideen weitere Projekte in dieser Kategorie.

Materialwahl für Outdoor-Ausrüstung

Outdoor-Campingausrüstung ist UV-Strahlung, Temperaturschwankungen, Feuchtigkeit und mechanischer Belastung ausgesetzt. CNC Kitchens mechanische Tests quantifizierten die Unterschiede zwischen den drei gängigen Filamenten für diese Art der Nutzung:

ASA ist der klare Gewinner für alles, was im Freien bleibt. Dreimal so hohe Schlagzähigkeit wie PLA, behält die Form bis zu 110 °C und widersteht UV-Strahlung über Jahre. Es benötigt eine beheizte Kammer, um ordnungsgemäß zu drucken, aber das ist ein einmaliges Einrichtungsproblem.

PETG funktioniert gut für Ausrüstung, die nur gelegentlich im Freien genutzt wird. Wochenend-Campingausflüge, bei denen die Ausrüstung zwischen den Einsätzen in einen Beutel kommt, verursachen keine signifikante UV-Schädigung. Der UV-Beständigkeitsvergleich von Filamentive bewertet die Langlebigkeit von Materialien bei längerer Außenexposition.

PLA? Es ist in Ordnung für das Prototyping eines Designs, bevor Sie es in ASA drucken. Und für Einweg-Artikel, bei denen es Ihnen egal ist, ob sie die Rückreise überleben. Ich habe Zelt heringe aus PLA als Notfallersatz gedruckt, wohl wissend, dass sie bis zur nächsten Saison Müll sein würden. Für einen breiteren Materialvergleich deckt der vollständige Filamentleitfaden alle mechanischen und thermischen Eigenschaften ab.

Zelt heringe: Die ehrliche Bewertung

Gedruckte Zelt heringe sind der beliebteste Camping-Druck. Sie sind auch derjenige, bei dem die Erwartungen am meisten kalibriert werden müssen.

In weichem bis mittlerem Boden (Waldboden, sandiger Lehm, etablierte Campingplätze) funktionieren gedruckte Heringe. Das Y-Trägerprofil bietet die beste Haltekraft, weil es Zug aus allen Richtungen widersteht. Texturierte Oberflächen entlang des Pfahls verbessern die Bodenreibung. Ich habe eine Charge Y-Träger-Heringe in ASA mit 35 % Füllung gedruckt, und sie haben mein Tarp bei mäßigem Wind ohne Probleme gehalten.

In hartem Lehm oder felsigem Boden brechen Kunststoffheringe. Punkt. Der Hammerlose Zelt hering auf Printables löst dieses Problem, indem er eine 10-mm-Kreuzschlitzschraube verwendet, die von einem Akkuschrauber angetrieben wird. Sie hämmern keinen Kunststoff in Fels; Sie schrauben ein Stahlbefestigungselement ein und verwenden den gedruckten Griff zum Herausziehen. Es ist ein Hybridansatz, der tatsächlich funktioniert.

Gewichtseinsparungen? Ehrlich gesagt minimal. Ein MSR Mini Groundhog-Aluminiumhering wiegt etwa 10 g. Meine gedruckten ASA-Heringe wiegen je nach Design und Füllung 8–15 g. Der Vorteil liegt nicht im Gewicht. Es ist die Tatsache, dass ich 20 Ersatzstücke für 3 $ Filament drucken kann und mir keine Sorgen machen muss, sie zu verlieren.

Kleines Zubehör, das sein Gewicht wert ist

Abspannleinen-Spanner

Dies sind die eine Camping-Druckempfehlung, die ich ohne Vorbehalt gebe. Das Paracord-Tensioner-Paket auf Thingiverse enthält sechs Designs in zwei Größen. Ich habe sie in leuchtendem PLA gedruckt, damit ich nachts nicht mehr über Abspannleinen stolpere. Sie wiegen 3–5 g pro Stück, brauchen 15 Minuten zum Drucken und funktionieren genauso gut wie die 2-Dollar-Kommerzversionen.

Ersatzschnallen

Schnalle an Ihrem Rucksack gebrochen? Messen Sie die Gurtbandbreite, finden Sie eine parametrische Schnallen-STL, drucken Sie in PETG oder ASA. Ich habe auf diese Weise drei Schnallen ersetzt: eine an einem Trockenbeutel, eine an einem Hüftgurt eines Rucksacks, eine an einem Packsack. Gesamtkosten für Filament: etwa 0,30 $. Gesamtkosten vom Hersteller: 24 $ plus Versand.

Laternen- und Ausrüstungshaken

S-Haken, die für Paracord-Leinen dimensioniert sind, Karabiner-ähnliche Clips zum Aufhängen von Ausrüstungstaschen an einer Bärenleine, und Laternenhaken, die an Zeltstangen befestigt werden. Klein, schnell zu drucken und wirklich nützlich. Ich habe einen Satz von sechs Haken in meinem Camping-Kit.

Kabelorganizer

Umwickelbare Klemmen zum ordentlichen Aufbewahren von Abspannleinen und Paracord-Längen. Verhindert das verworrene Chaos, das entsteht, wenn Sie loses Seil in einen Beutel stopfen. Drucken Sie in PLA, da diese bei der Lagerung keiner mechanischen Belastung oder UV-Strahlung ausgesetzt sind.

Die Camping-Zubehör-Übersicht von All3DP enthält 30 weitere Modelle, die alles von Bestecksets bis zu Brennstoffdosen-Stabilisatoren abdecken. Sehen Sie sich auch die Cloudline-Ultralight-Ausrüstungsliste für gewichtsbewusste Rucksacktouristen an.

Druckeinstellungen für Outdoor-Festigkeit

Outdoor-Teile müssen überleben, wenn sie fallen gelassen, darauf getreten und der Witterung ausgesetzt werden. Drucke stärker zu machen beginnt mit den Einstellungen:

• 4–5 Wände (2–3 mm Wandstärke). Wände sind wichtiger als Füllung für die Biegefestigkeit.
• Mindestens 35 % Füllung. Dreieckig für maximale Festigkeit, Gyroid für das beste Verhältnis von Festigkeit zu Gewicht.
• 0,2–0,3 mm Schichthöhe. Dicke Schichten verbinden sich gut bei lasttragenden Teilen.
• Drucktemperatur am oberen Ende der Filamentspezifikation. Bessere Zwischenschichtverschmelzung.
• ASA: 250 °C Düse, 110 °C Bett, 55–65 °C Kammer. Der Q2 bewältigt dies für 399 $.

Die Ausrichtung ist wichtig. Zelt heringe sollten vertikal gedruckt werden, damit sich die Schichtlinien um den Schaft legen. Wenn die Schichten horizontal entlang der Heringlänge gestapelt werden, wird eine Biegekraft sie auseinanderziehen. Bei Haken und Clips orientieren Sie sie so, dass die Last parallel zu den Schichten verläuft, nicht senkrecht.

Sicherheitshinweise

Das muss klar gesagt werden: 3D-gedruckte Karabiner sind keine Kletterausrüstung. Sie sind nicht für den Sturzfang, das Sichern, Abseilen oder jede Situation geeignet, in der ein Versagen bedeutet, dass jemand fällt. Echte Kletterkarabiner sind für 20–28 kN ausgelegt und nach CE/UIAA-Normen geprüft. Ein gedruckter Karabiner hat anisotrope Schichtbindungen, die plötzlich versagen können. Verwenden Sie gedruckte Karabiner zum Aufhängen von Ausrüstungstaschen, zum Befestigen einer Wasserflasche an einem Rucksack oder zum Organisieren von Camping-Utensilien. Nicht mehr.

Allgemeine Outdoor-Vorsichtsmaßnahmen: Überprüfen Sie gedruckte Teile vor jeder Tour auf Risse. UV-Strahlung und Temperaturwechsel verursachen unsichtbare Materialermüdung. Führen Sie Ersatz-Aluminiumheringe mit. Lassen Sie PLA-Teile nicht auf der Fahrt zum Trailhead in heißen Autos liegen. Und wenn Sie Ausrüstung für Angelköder oder GoPro-Halterungen drucken, gelten dieselben Materialhaltbarkeitsprinzipien.
