Warum 3D-gedruckte Gewinde oft nicht auf Metallschrauben passen

Einleitung: Die raue Realität von 3D-gedruckten Gewinden

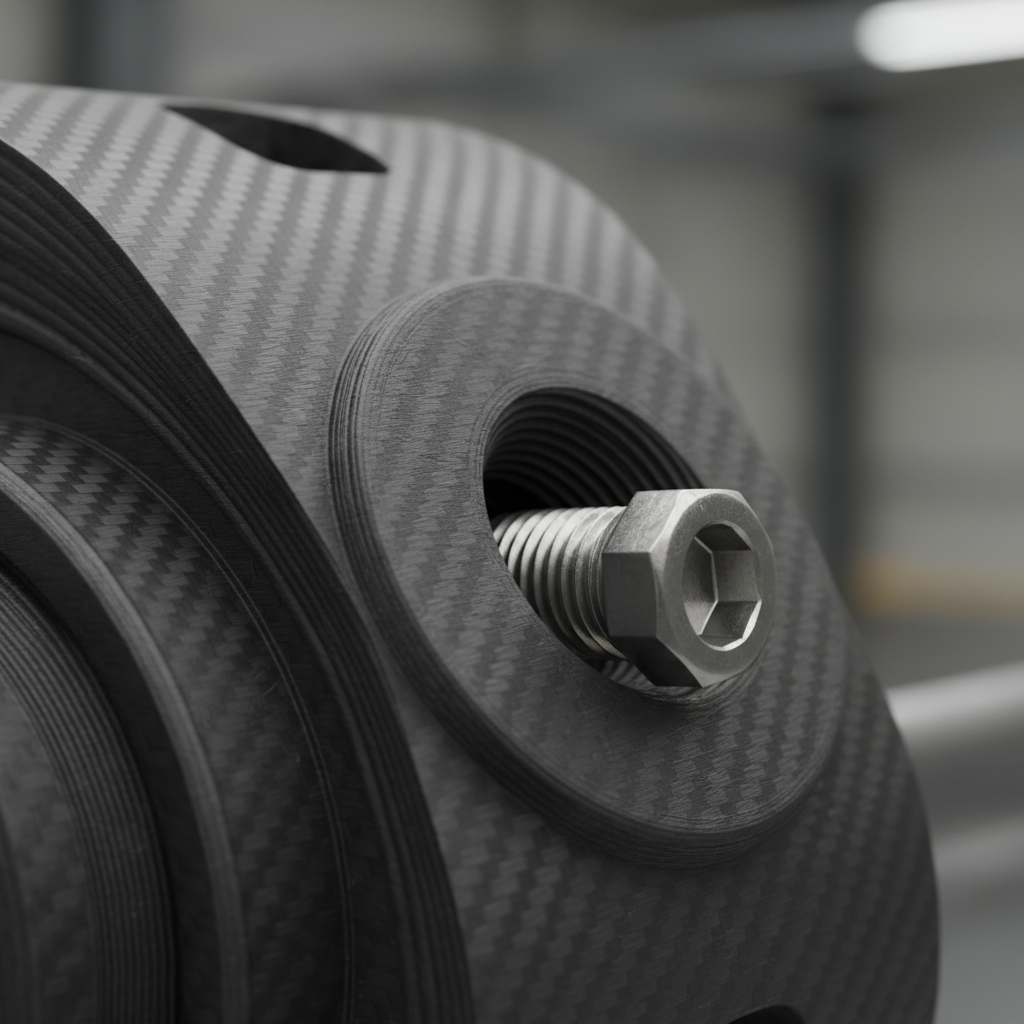

Wenn Sie jemals versucht haben, eine Standard-M6-Stahlschraube in ein frisch gedrucktes 3D-Teil zu schrauben, haben Sie wahrscheinlich eines von zwei Dingen erlebt: Die Schraube klemmte auf halbem Weg, oder das Gewinde fühlte sich "körnig" an und riss das Plastik ein, bevor die Schraube überhaupt richtig sitzen konnte. Diese Frustration ist eine häufige Hürde für Prosumer und kleine Werkstätten, die von ästhetischen Hobby-Drucken zu funktionalen technischen Bauteilen übergehen.

Die Lücke zwischen einem 3D-gedruckten Gewinde und einer Metallschraube ist nicht nur eine Frage von "Pech"; es ist ein Geometriekonflikt. Während eine Metallschraube auf Toleranzen im Mikrometerbereich gefräst oder gerollt wird, wird ein FDM-Teil (Fused Deposition Modeling) in diskreten, horizontalen Schichten aufgebaut. Dieser Artikel untersucht, warum diese Fehler auftreten, und bietet einen professionellen Rahmen für die Erzielung einer mechanischen Passung, die mit Industriestandards mithalten kann.

Die Geometrielücke: Warum FDM mit der Helixform kämpft

Im Kern ist ein Schraubgewinde eine kontinuierliche Helix. Der FDM-Druck hingegen ist ein diskontinuierlicher Prozess des Stapelns von 2D-Schichten. Dies erzeugt mehrere mechanische Hürden, die eine reibungslose Passung behindern.

Der Treppenstufeneffekt

Da sich der Drucker in "Schritten" (Schichthöhen) bewegt, ist die abgeschrägte Flanke eines Gewindes keine glatte Neigung, sondern eine Reihe winziger Rippen. Diese Rippen wirken wie ein Sägeblatt gegen die glatte Oberfläche einer Metallschraube.

Schrumpfung und Materialkontraktion

Technische Materialien wie ABS und ASA werden wegen ihrer Haltbarkeit geschätzt, neigen aber beim Abkühlen zur thermischen Kontraktion. Wenn ein inneres Rundgewinde schrumpft, verringert sich sein Durchmesser, wodurch das Loch für die Schraube zu klein wird.

Thermisches Management: Das Geheimnis der Maßgenauigkeit

Der bedeutendste Hardware-Vorteil im professionellen 3D-Druck ist die Möglichkeit, die Umgebung zu kontrollieren. Bei Materialien wie ASA-Filament ist ein Druck in offener Umgebung bei der Gewindegenauigkeit fast zum Scheitern verurteilt.

Die Kraft der beheizten Kammer

Nach unserer Erfahrung in der Produktion funktionaler Teile haben wir festgestellt, dass eine aktive Kammerheizung bei mechanischen Gewinden keine Option ist. Beim Drucken mit ABS oder ASA ermöglicht eine auf 60–70 °C gehaltene Kammer dem Material eine viel langsamere und gleichmäßigere Abkühlung.

Modellierungshinweis (thermische Verformung): Basierend auf unserer Szenariomodellierung für Hochtemperaturpolymere haben wir Teile verglichen, die in einer Umgebung mit Raumtemperatur versus einer kontrollierten 60 °C-Kammer gedruckt wurden.

Professionelle Heuristiken für die Gewindekonstruktion

Um über Versuch und Irrtum hinauszukommen, verwenden professionelle Designer "Faustregeln" oder Heuristiken, um die inhärenten Grenzen des 3D-Drucks auszugleichen.

Die 2–3 %-Übermaßregel

Bei der Konstruktion von Innengewinden für stark schrumpfende Materialien wie ABS oder ASA verwenden Sie in Ihrer CAD-Software nicht den Nenndurchmesser. Wenden Sie stattdessen einen Übermaßfaktor von 2–3 % auf den Gewindedurchmesser an. Wenn Sie beispielsweise ein Nenngewinde von 10 mm benötigen, konstruieren Sie das CAD-Modell mit 10,2 mm oder 10,3 mm. Dieses "Übermaß" berücksichtigt die vorhersehbare Kontraktion, die auftritt, wenn das Teil Raumtemperatur erreicht.

Der Gewindeschneid-Offset

Wenn Sie planen, ein metrisches Gewindeschneidwerkzeug zum Nachbearbeiten Ihrer Gewinde zu verwenden – eine gängige professionelle Praxis – sollten Sie das gedruckte Loch absichtlich um 0,1 mm bis 0,2 mm untermaßig gestalten. Dies bietet gerade genug "Material", damit der Gewindeschneider durch die Schichtlinien schneiden und eine glatte, bearbeitete Oberfläche erzeugen kann, ohne am Kunststoff zu reiben und strukturelle Risse zu verursachen.

Fortgeschrittene Materialien: PA12-CF und die Bedeutung von Festigkeit

Für hochbelastete Anwendungen reichen Standardkunststoffe oft nicht aus. Hier werden kohlefaserverstärkte Polymere wie PA12-CF-Filament unerlässlich.

PA12-CF bietet mehrere Vorteile für Gewinde:

1. Geringe Reibung: Es hat selbstschmierende Eigenschaften, die ein Festfressen der Schrauben verhindern.
2. Hohe Steifigkeit: Das Kohlefasergeflecht reduziert innere Spannungen und führt zu einer hervorragenden Dimensionsstabilität.
3. Hitzebeständigkeit: Es behält seine Form auch unter der durch Reibung beim Einschrauben erzeugten Wärme.

Der Temperprozess

Um die Festigkeit von Gewinden in Nylon-basierten Materialien zu maximieren, ist das Tempern ein entscheidender Nachbearbeitungsschritt. Das Platzieren des gedruckten Teils in einem Ofen bei 80–100 °C für 4–6 Stunden ermöglicht den Abbau innerer Spannungen. Dieser Prozess verringert die Wahrscheinlichkeit, dass die Gewinde mit der Zeit unter Last "kriechen" oder sich verformen, erheblich.

Die professionelle Alternative: Gewindeeinsätze

Obwohl das Drucken von Gewinden möglich ist, ist der zuverlässigste Ansatz für funktionale Teile – insbesondere solche, die häufig demontiert werden – die Konstruktion für warmeingepresste Gewindeeinsätze.

Anstatt sich auf Kunststoff zu verlassen, um die Spannung einer Schraube zu halten, pressen Sie einen Messing- oder Edelstahleinsatz in ein vorgefertigtes Loch. Dies kombiniert die schnelle Prototyping-Geschwindigkeit des 3D-Drucks mit der mechanischen Haltbarkeit herkömmlicher Befestigungselemente. Dieser Ansatz wird häufig in der medizinischen Forschung für anatomische Modelle und in industriellen Vorrichtungen eingesetzt, bei denen Präzision und Langlebigkeit von größter Bedeutung sind.

Wichtiger Hinweis (YMYL): Dieser Artikel dient nur zu Informationszwecken. Mechanische Teile, insbesondere solche, die unter Last stehen oder in sicherheitskritischen Anwendungen verwendet werden, sollten von qualifizierten Ingenieuren konstruiert und getestet werden. Führen Sie vor der endgültigen Implementierung stets Belastungstests an 3D-gedruckten Komponenten durch.
