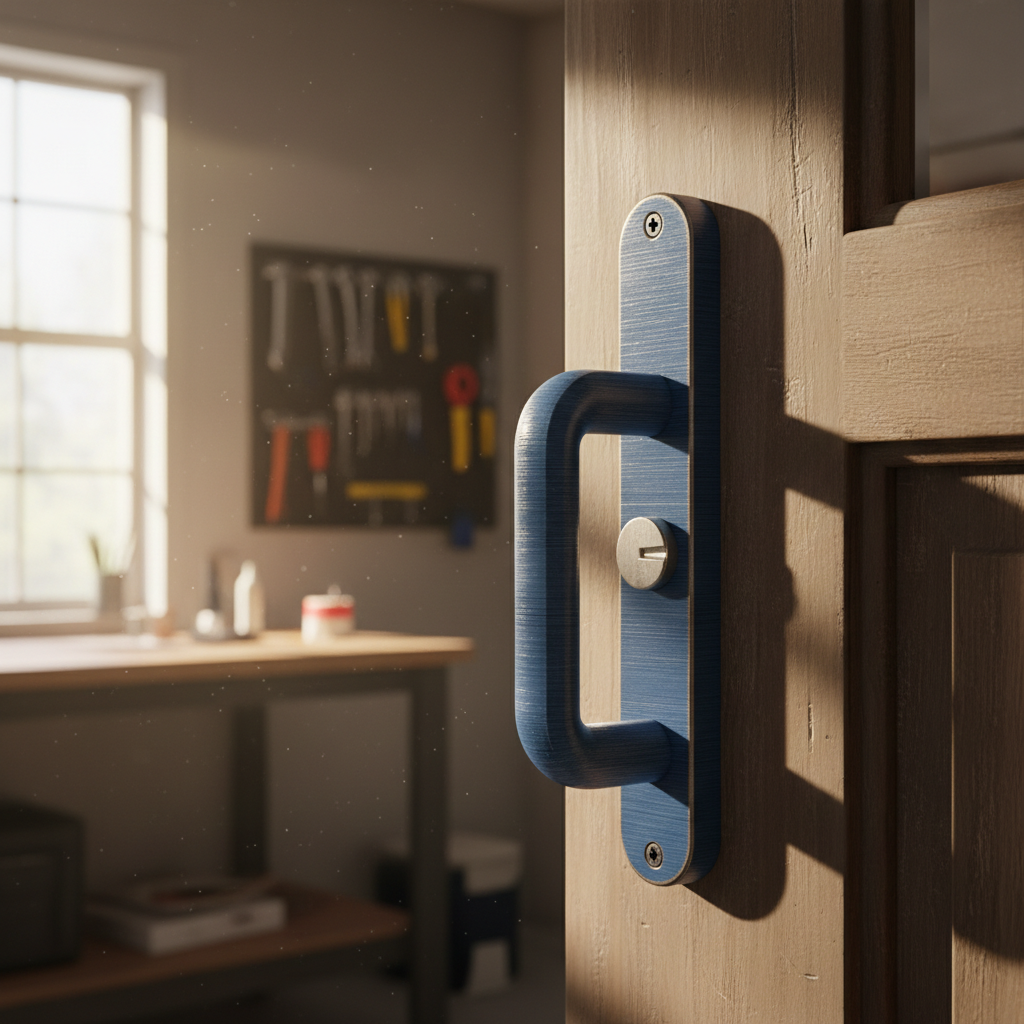

Das beste Filament für Schlagzähigkeit bei Türgriffen und Riegeln

Die mechanischen Anforderungen von Türbeschlägen verstehen

Türgriffe und Schlösser gehören zu den am häufigsten genutzten mechanischen Komponenten in jedem Gebäude. Im Gegensatz zu statischen Dekorationsartikeln sind diese Teile dynamischen Belastungen, schneller Beschleunigung und plötzlicher Verzögerung – allgemein bekannt als Stoßbelastung – ausgesetzt. Wenn eine Tür zugeschlagen oder ein Riegel betätigt wird, muss das Material einen erheblichen Teil kinetischer Energie in einem Bruchteil einer Sekunde absorbieren.

In der Welt des 3D-Drucks erfordert der Übergang von hobbyistischer Ästhetik zu funktionaler Zuverlässigkeit eine Änderung der Materialauswahl. PLA wird zwar oft für seine einfache Handhabung gelobt, aber seine Sprödigkeit macht es zu einem schlechten Kandidaten für hochbelastete Anwendungen. Unter Spannung neigt PLA dazu zu zersplittern, was den Benutzer möglicherweise mit einem scharfen, gebrochenen Griff oder einem nicht funktionierenden Ausgang zurücklässt. Um professionelle Haltbarkeit zu erreichen, müssen wir zu Polymeren greifen, die für Zähigkeit und Energieabsorption entwickelt wurden.

Hochleistungsmaterialien für Schlagzähigkeit

Die Auswahl des richtigen Filaments erfordert eine Abwägung der mechanischen Eigenschaften mit den Fähigkeiten Ihrer Hardware. Für ernsthafte Maker und Inhaber kleiner Werkstätten stellen die folgenden Materialien den aktuellen Standard für funktionale Haushaltsreparaturen dar.

1. PC/ABS-FR: Der Industriestandard für Sicherheit

PC/ABS-Legierungen (Polycarbonat/Acrylnitril-Butadien-Styrol) kombinieren die Hitzebeständigkeit und Zähigkeit von PC mit der Verarbeitbarkeit von ABS. Das PC/ABS-FR-Filament ist besonders effektiv für institutionelle Umgebungen oder Bereiche mit hohem Verkehrsaufkommen, da es auch flammhemmende Eigenschaften enthält.

• Schlagzähigkeit: Dieses Material bietet eine gemessene Schlagzähigkeit von etwa 19,90 KJ/m² und bietet damit eine erhebliche Sicherheitsmarge gegen Sprödbruch.
• Hitzebeständigkeit: Mit einer Wärmeformbeständigkeit von 102 °C bleibt es selbst in sonnenbeschienenen Eingangsbereichen oder in der Nähe von Wärmequellen stabil.
• Sicherheit: Die UL94 V-0-Flammwidrigkeitsklasse stellt sicher, dass das Teil selbstverlöschend ist – eine kritische Anforderung für gewerbliche Türbeschläge.

2. TPU95A-HF: Maximale Energieabsorption

Für Griffe, die häufigen, heftigen Stößen ausgesetzt sind – wie etwa an schweren Werkstatttüren – ist ein flexibles Material wie TPU95A-HF-Filament oft die effektivste Lösung. Im Gegensatz zu starren Kunststoffen wirkt TPU (Thermoplastisches Polyurethan) als Dämpfer.

• Elastizität: Die hohe Elastizität von TPU95A-HF ermöglicht es, sich zu verformen und in seine ursprüngliche Form zurückzukehren, wodurch die Energie eines Aufpralls effektiv "aufgefressen" wird.
• Griffigkeit und Komfort: Die leicht gummierte Textur bietet im Vergleich zu kalten, harten Kunststoffen eine überlegene Ergonomie für Griffe.
• Einschränkung: TPU eignet sich zwar hervorragend für Griffe, ihm fehlt jedoch möglicherweise die Dimensionsstabilität, die für interne Verriegelungsmechanismen erforderlich ist, die starr sein müssen, um korrekt zu funktionieren.

3. ABS Rapido: Das langlebige Arbeitstier

Für interne Komponenten wie Riegelbolzen und Getriebegehäuse bietet ABS Rapido-Filament ein Gleichgewicht aus Haltbarkeit und Geschwindigkeit. Moderne ABS-Formulierungen haben die Zwischenschichthaftung erheblich verbessert, die historisch gesehen die "Achillesferse" von 3D-gedruckten funktionalen Teilen war.

• Z-Achsen-Festigkeit: ABS Rapido ist so konstruiert, dass es das Risiko von Schichttrennung reduziert und sicherstellt, dass das Teil in vertikaler Richtung nahezu so stark ist wie in der horizontalen Ebene.
• Chemikalienbeständigkeit: Es hält gängigen Haushaltsreinigern und Ölen stand und ist daher für Küchen- und Garagenumgebungen geeignet.

Technische Anforderungen für den Druck von Industriepolymeren

Der Übergang über Einsteigermaterialien hinaus erfordert einen Drucker, der die thermischen und physikalischen Anforderungen technischer Filamente bewältigen kann. Ein standardmäßiger Drucker mit offenem Bauraum wird aufgrund von Verzug und schlechter Schichthaftung oft keine zuverlässigen PC/ABS- oder ABS-Teile produzieren.

Die Rolle der beheizten Kammer

Für ABS und PC/ABS wird eine Kammertemperatur zwischen 60 °C und 80 °C dringend empfohlen. Diese Wärme hilft, während des Formprozesses innere Spannungen abzubauen und verhindert, dass sich das Teil von der Druckplatte löst oder zwischen den Schichten reißt.

Düsen- und Extrusionsüberlegungen

Flammhemmende Additive und Verbundverstärkungen können abrasiv sein. Wir empfehlen die Verwendung einer gehärteten Stahldüse, um zu verhindern, dass sich die Öffnung abnutzt, was sonst zu inkonsistenter Extrusion und geschwächten Teilen führen würde.

Konstruktionsstrategien für schlagfeste Hardware

Selbst das beste Material versagt, wenn das Design grundlegend fehlerhaft ist. Bei der Reparatur oder dem Ersatz von Türbeschlägen empfehlen wir mehrere geometrische Optimierungen zur Spannungsverteilung.

1. Verrundete Ecken: Scharfe 90-Grad-Winkel wirken als "Spannungskonzentratoren", an denen Risse wahrscheinlich beginnen. Das Ersetzen dieser durch abgerundete Verrundungen (Mindestradius 3 mm) kann die Lebensdauer des Teils erheblich verlängern.
2. Vergrößerte Querschnitte: Eine Verdickung des Bereichs, in dem der Bolzen auf das Gehäuse trifft, um nur 20 % kann eine überproportionale Erhöhung der Schlagzähigkeit bewirken.
3. Tempern: Für Materialien wie PETG oder bestimmte ABS-Mischungen kann eine Wärmebehandlung nach der Bearbeitung (Tempern) äußerst effektiv sein. Beispielsweise kann das Tempern von PETG Rapido-Drucken bei 80–100 °C für 4–8 Stunden innere Spannungen abbauen und die Schlagzähigkeit verbessern.

Entscheidungsrahmen für die Materialauswahl

Um Ihnen bei der Wahl des richtigen Filaments für Ihre spezifische Reparatur zu helfen, betrachten Sie die folgenden Szenarien basierend auf unserer Modellierung üblicher Haushaltsanforderungen.

Fallstudie: Großformatige Hardware

Für diejenigen, die größere Maschinen wie den Max4 nutzen, ermöglicht das Bauraumvolumen von 390x390x340 mm die Herstellung von Türbeschlägen in voller Größe als ein einziges Stück. Das Drucken eines langen Griffs als ein durchgehendes Teil anstatt in Segmenten eliminiert die Nähte, die unter Stoßbelastung oft die primären Schwachstellen darstellen.

Wenn Sie gerade mit dem funktionalen Drucken beginnen, bietet eine Maschine wie der QIDI Q2C 3D-Drucker mit einem Volumen von 270x270x256 mm einen zuverlässigen Einstiegspunkt und ist in der Lage, die meisten Standard-Haushaltsreparaturen problemlos zu bewältigen.

Zusammenfassung der wichtigsten Erkenntnisse

Die Herstellung schlagfester Türbeschläge ist eine Frage der Abstimmung von Materialeigenschaften auf mechanische Belastungen. Durch den Einsatz technischer Filamente wie PC/ABS und ABS Rapido und die Sicherstellung, dass Ihr Drucker mit einer beheizten Kammer und gehärteten Düsen ausgestattet ist, können Sie Teile produzieren, die in ihrer Haltbarkeit mit den ursprünglichen spritzgegossenen Komponenten mithalten oder diese übertreffen.

Denken Sie daran, dass funktionales Drucken ein ganzheitlicher Prozess ist: Das Material bietet die Grundlage, der Drucker die Umgebung und das Design die strukturelle Integrität. Wenn diese drei Elemente aufeinander abgestimmt sind, wird der 3D-Druck zu einem leistungsstarken Werkzeug zur Instandhaltung und Verbesserung der physischen Welt um uns herum.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. 3D-gedruckte Teile für Türbeschläge, insbesondere solche, die mit Sicherheit oder Notausgängen zusammenhängen, sollten gründlich auf Sicherheit getestet und bewertet werden. Konsultieren Sie vor der Installation von 3D-gedruckten Komponenten in kritischen Bereichen die örtlichen Bauvorschriften und Brandschutzbestimmungen. 3D-Druckmaterialien können Dämpfe freisetzen; betreiben Sie Drucker stets in gut belüfteten Bereichen.
