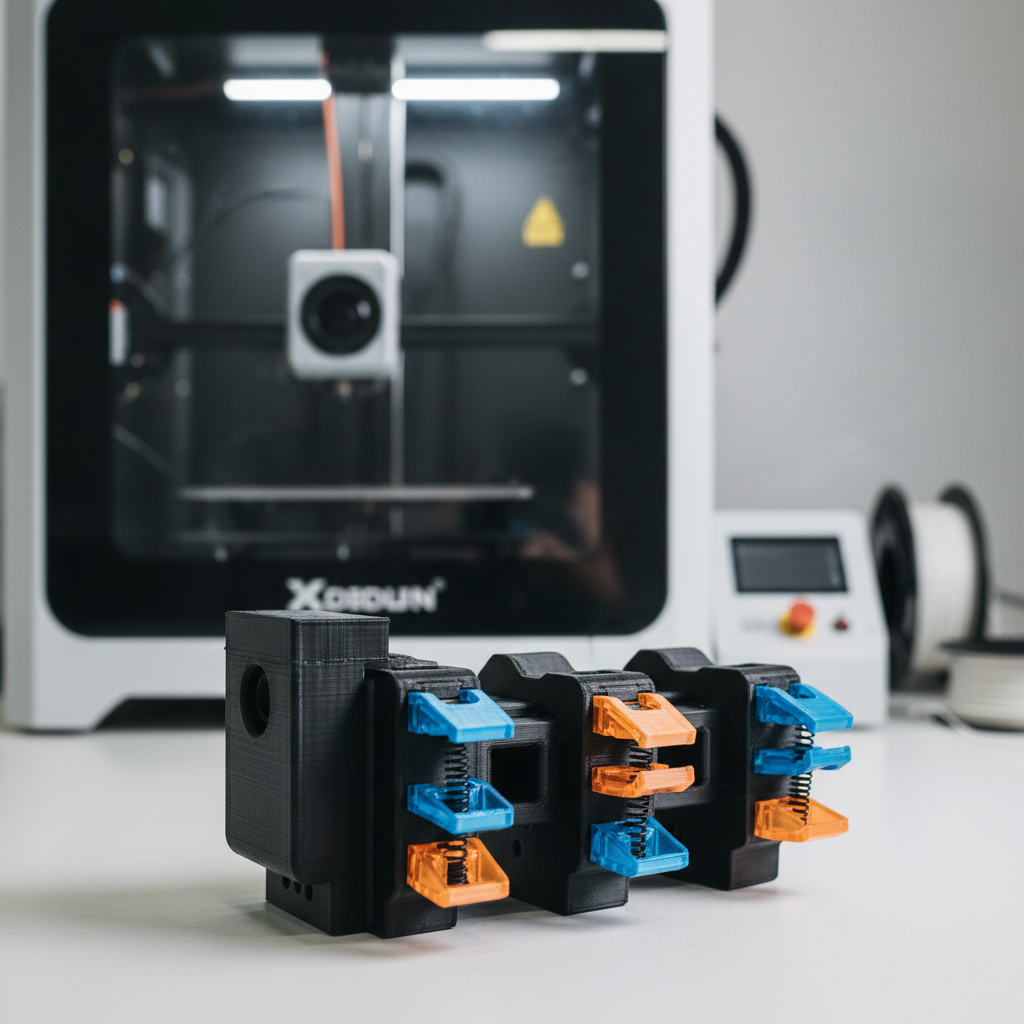

Das beste Filament für Schnappverschlüsse: Nylon- vs. TPU-Zähigkeit

Die technische Herausforderung des Schnappverbindungs-Designs

Beim funktionalen 3D-Druck stellt die Schnappverbindung eine komplexe Schnittstelle zwischen Materialwissenschaft und geometrischem Design dar. Ob Sie nun einen defekten Clip für einen Geschirrspülerkorb ersetzen oder ein individuelles Gehäuse für eine Kleinserienproduktion entwickeln – die Wahl zwischen Nylon und TPU (Thermoplastisches Polyurethan) ist selten eindeutig. Es ist ein Balanceakt zwischen struktureller Steifigkeit und der Fähigkeit, wiederholte Verformungen ohne Versagen zu überstehen.

Für ernsthafte Maker und Prosumer erfordert der Übergang von ästhetischen Modellen zu funktionalen Teilen einen Mentalitätswechsel. Wir fragen nicht mehr "wird es drucken?", sondern "wie viele Zyklen wird es überleben?"

Die Physik von Schnappverbindungen verstehen

Eine Schnappverbindung funktioniert, indem sie einen Ausleger kurzzeitig verformt, um eine Haltenase zu überwinden, und ihn dann wieder in seine ursprüngliche Position zurückschnappen lässt. Dieser Prozess belastet das Material mit zwei primären Spannungen: Zugspannung auf der äußeren Kurve und Druckspannung auf der inneren Kurve.

Ermüdung ist der fortschreitende strukturelle Schaden, der auftritt, wenn ein Material zyklisch belastet wird. Nach unseren Beobachtungen von Ausfällen funktionaler Teile (basierend auf häufigen Mustern aus Kundensupport und Reparaturhandhabung) versagen die meisten Schnappclips nicht beim ersten Gebrauch; sie versagen beim 50. oder 100. Zyklus aufgrund von Mikrorissen an Spannungskonzentrationspunkten.

Nylon: Der Industriestandard für präzise Arretierung

Nylon (Polyamid) ist oft die erste Wahl für technische Clips, da es ein hohes "Steifigkeits-zu-Flexibilitäts"-Verhältnis bietet. Es erzeugt einen befriedigenden, hörbaren "Klick" und behält eine hohe Haltekraft, sodass der Clip nach dem Einrasten sicher sitzt.

Nylons Langzeit-Zykluszuverlässigkeit

In der Praxis wird der Vorteil der Ermüdungsbeständigkeit von Nylon bei hohen Zyklenzahlen (>10.000 Zyklen) am deutlichsten. Während weichere Materialien mit der Zeit nachgeben können, behält ein gut konstruierter Nylonclip seine Geometrie. Diese Zuverlässigkeit ist der Grund, warum die additive Fertigung (AM) zunehmend in Hochleistungssektoren eingesetzt wird.

Die Feuchtigkeits-"Falle"

Erfahrene Konstrukteure weisen darauf hin, dass Nylonclips eine sorgfältige Feuchtigkeitskontrolle erfordern. Nylon ist hygroskopisch, das heißt, es nimmt Wasser aus der Luft auf. Dies kann zwar die Zähigkeit erhöhen (wodurch der Clip weniger spröde wird), aber selbst eine mäßige Luftfeuchtigkeitsaufnahme kann die Ermüdungslebensdauer um 20–30 % reduzieren, wenn das Material zu "weich" wird. Die richtige Trocknung vor dem Druck ist für gleichbleibende mechanische Eigenschaften unabdingbar.

TPU: Die schlagzähe Alternative

TPU ist eine völlig andere Kategorie. Als Elastomer kann es enorme Verformungen erfahren – oft eine Bruchdehnung von über 400–600 % – und dennoch in seine ursprüngliche Form zurückkehren.

Wann man TPU wählen sollte

TPU zeichnet sich in Anwendungen aus, die Energieaufnahme, Vibrationsdämpfung oder Schutzpuffer erfordern – aber Schnappclips gehören nicht dazu. Zwei Materialeigenschaften machen TPU für Klemmverbindungen grundsätzlich ungeeignet. Erstens: Sein niedriger Elastizitätsmodul bedeutet, dass es keine ausreichende Haltekraft erzeugen kann; selbst TPU mit 95A oder 98A Shore-Härte wird unter mäßiger Dauerlast von der Haltenase weggleiten. Zweitens zeigt TPU ein erhebliches Kriechen: Unter anhaltender Klemmspannung erfährt das Material eine langsame, bleibende Verformung, wodurch der Clip mit der Zeit zunehmend lockerer wird. Für stoßgefährdete Baugruppen ist die bessere Lösung die Verwendung eines Nylonclips in Kombination mit einer TPU-Umspritzung oder einem Pufferpad – so kann jedes Material seine Stärken ausspielen.

Die 30-Grad-Heuristik

Ein nützliches konstruktives Indiz: Wenn Ihre Schnappverbindung einen Auslenkungswinkel von mehr als 30° erfordert, ist dies ein starkes Anzeichen dafür, dass die Geometrie selbst überarbeitet werden muss – und nicht, dass Sie zu einem weicheren Material wechseln sollten. Übermäßige Auslenkungswinkel sind die Hauptursache für Spannungskonzentrationen und Ermüdungsversagen. Die korrekte konstruktive Reaktion ist die Verlängerung des Auslegerarms oder die Reduzierung des Querschnitts, um die Spitzendehnung zu verringern. Der Wechsel zu TPU tauscht lediglich eine Versagensart (Bruch) gegen eine andere (Kriechrelaxation) aus.

PEBA 95A: Der Hochleistungs-Hybrid

PEBA 95A ist ein wirklich beeindruckendes Material für dynamische Energierückgabe-Anwendungen – Laufschuh-Zwischensohlen, Drohnen-Vibrationsisolatoren und tragbare Flexgelenke sind legitime Einsatzfälle. Sein mechanisches Profil teilt jedoch die gleichen grundlegenden Einschränkungen wie TPU, wenn es auf Schnappclips angewendet wird: unzureichender Elastizitätsmodul für eine zuverlässige Haltekraft und messbares Kriechen unter Dauerlast. Die Stärken von PEBA (niedrige Hysterese, Kälteflexibilität, geringes Gewicht) kommen am besten in zyklischen Druck- oder Biegeanwendungen zur Geltung, nicht in Teilen, die einen verriegelten Klemmzustand aufrechterhalten müssen. Insbesondere leidet PEBA unter den gleichen zwei disqualifizierenden Eigenschaften wie TPU für Clip-Anwendungen: unzureichende Steifigkeit zur Aufrechterhaltung der Klemmkraft und Kriechverformung unter Dauerlast. Es ist keine Mittelweg-Lösung für Schnappverbindungen.

Ultimative Energierückgabe

Im Gegensatz zu Standard-TPU, das sich in der Rückstellung oft "träge" anfühlen kann, weist PEBA eine außergewöhnlich niedrige Hysterese auf. Vereinfacht ausgedrückt "schnappt" es sofort zurück. Während herkömmliche Elastomere vielleicht 50–60 % Energierückgabe bieten, erreicht PEBA über 70 %, was es in der professionellen Sportausrüstung und in fortschrittlichen Dämpfungssystemen zu einem festen Bestandteil macht.

Leicht und kältebeständig

PEBA ist etwa 12 % leichter als Standard-TPU 95A, was für gewichtssensitive Anwendungen wie Drohnenkomponenten oder Wearable-Technologie entscheidend ist. Darüber hinaus bleiben die meisten flexiblen Materialien bei Kälte spröde, während PEBA seine Eigenschaften bis zu -40 °C beibehält.

Konstruktions-Best-Practices für Schnappverbindungen

Die Wahl des richtigen Materials ist nur die halbe Miete. Ihre Geometrie muss die Stärken des Materials ausspielen.

1. Radius-Übergänge: Konstrukteure unterschätzen oft die Bedeutung von Radius-Übergängen bei Schnappclips. Scharfe Ecken in Nylon-Konstruktionen erzeugen Spannungskonzentrationen, die den Ermüdungsausfall beschleunigen. Verwenden Sie immer eine großzügige Verrundung an der Basis des Auslegers.
2. Druckausrichtung: Für maximale Festigkeit sollte der Clip so gedruckt werden, dass die Spannung der Biegung entlang der durchgehenden Filamentstränge verteilt wird, anstatt die Schichten auseinanderzuziehen.
3. Wandstärke: Bei Nylon-, PETG- und PLA-Schnappclips hat die Wandanzahl einen direkten Einfluss auf die Klemmschärfe. Die Erhöhung der Umfangsschichtanzahl (anstatt der Fülldichte) ist der effektivste Weg, um die Einrastkraft abzustimmen, ohne unnötiges Volumen hinzuzufügen.

Hardwareanforderungen: Zähmung fortgeschrittener Polymere

Das Drucken dieser Materialien erfordert mehr als eine einfache Grundausstattung. Nylon und Hochleistungselastomere neigen zu Verzug und erfordern eine präzise thermische Steuerung.

Die Rolle der beheizten Kammer

Um industrietaugliche Zuverlässigkeit zu erreichen, wird eine aktive Kammerheizung dringend empfohlen. Drucker wie der QIDI Max4 oder der QIDI Q2 halten eine konstante Innentemperatur (bis zu 65 °C), die die ungleichmäßige Abkühlung verhindert, die bei Nylon und PEBA zu Verzug führt.

Extrusionspräzision

Da PEBA und TPU flexibel sind, können sie sich im Extruder "aufstauen", wenn zwischen Antriebsrad und Schmelzzone zu viel Platz ist. Ein hochwertiger Direct-Drive-Extruder, wie er bei Maschinen wie dem QIDI Q2C zu finden ist, ist unerlässlich, um diese "nudelartigen" Filamente ohne Reibung oder Verstopfung zuzuführen.

Zusammenfassung der Materialauswahl

Die Wahl des richtigen Filaments für Schnappclips hängt von Ihren spezifischen Leistungsanforderungen ab:

• Wählen Sie Nylon, wenn Sie eine hohe Haltekraft, einen festen "Klick" benötigen und das Teil in Umgebungen mit hohen Temperaturen arbeiten wird. Es ist der Goldstandard für den Ersatz defekter Geschirrspülerkorb-Clips oder für Automobilbefestigungen.
• Wählen Sie TPU für energieabsorbierende Komponenten neben Ihrer Clip-Baugruppe – Puffer, Vibrationsdämpfer oder Schutzgehäuse – aber nicht für den Clip selbst. Das Kriechverhalten und die geringe Haltekraft von TPU machen es als Klemmelement unzuverlässig.
• Wählen Sie PEBA 95A für dynamische Flexgelenke, tragbare Scharniere oder zyklische Druckpolster, bei denen Energierückgabe und Kältebeständigkeit die Hauptanforderungen sind. Wie TPU ist es aufgrund von Kriechen und unzureichender Klemmsteifigkeit nicht für Schnapparretierungen geeignet.

Für Schnappclips im Speziellen lautet die engere Materialauswahl Nylon, PETG und PLA – in absteigender Reihenfolge der Ermüdungsbeständigkeit und Temperaturtoleranz. Die richtige Antwort auf eine schwierige Schnappgeometrie ist besseres Design, nicht ein weicheres Material.

Indem Sie Ihre Materialwahl an die mechanische Realität Ihrer Konstruktion anpassen, gelangen Sie vom "Teile herstellen" zum "Lösungen entwickeln". Ob Sie nun eine Batterieabdeckung befestigen oder einen individuellen Riegel bauen – das Verständnis der Kompromisse zwischen Nylon und TPU stellt sicher, dass Ihre 3D-gedruckten Komponenten Zyklus für Zyklus zuverlässig funktionieren.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Die mechanische Leistung kann je nach Druckereinstellungen, Umgebungsbedingungen und spezifischer Teilegeometrie erheblich variieren. Führen Sie stets Sicherheitstests für lasttragende oder sicherheitskritische funktionale Komponenten durch.
