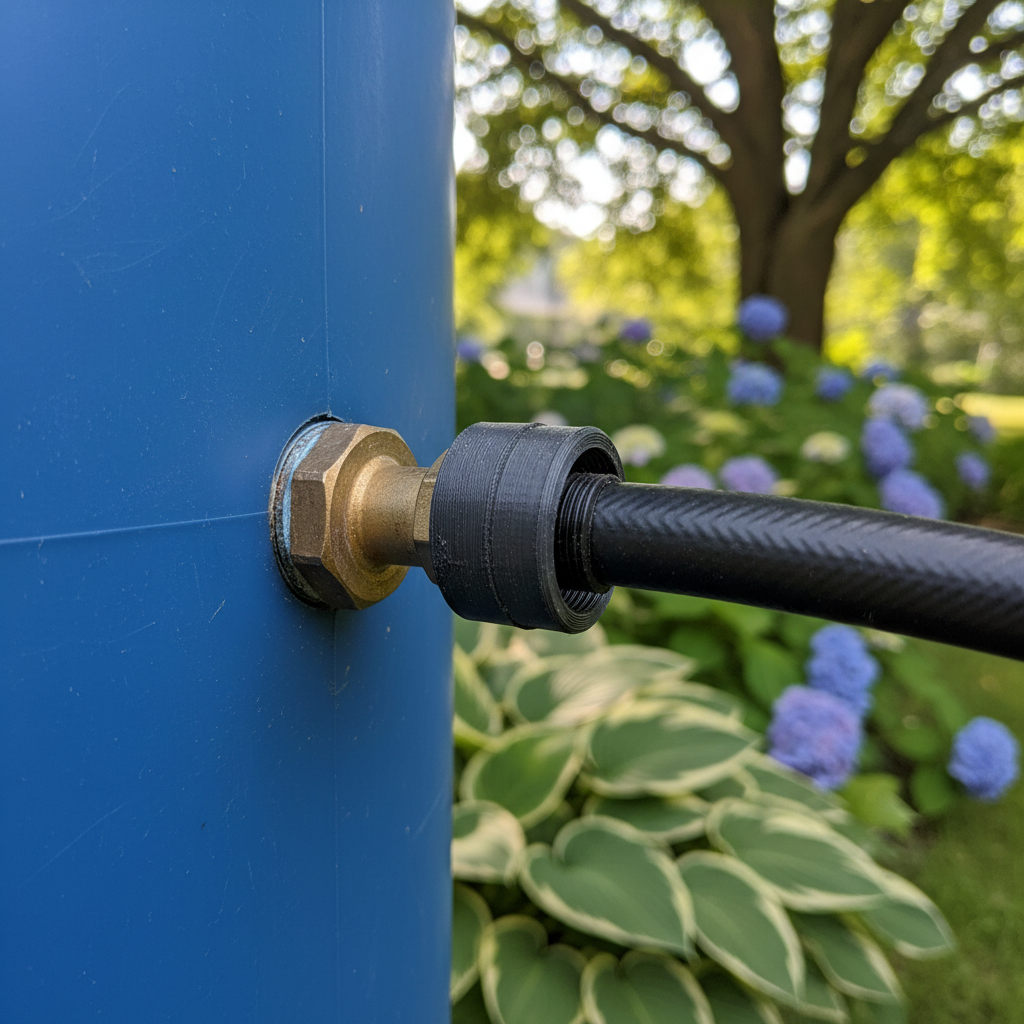

Entwurf maßgeschneiderter Adapter für Regentonnenzapfhähne

Die technische Herausforderung der individuellen Wasserverwaltung

Die Suche nach dem passenden Anschluss für eine Regentonne ist oft eine Lektion in Frustration. Standard-Gartenschläuche, Bewässerungsleitungen und Fassverschlüsse verwenden häufig unterschiedliche Gewindenormen – NPT, BSP oder proprietäre Grobgewinde – die selten zueinander passen. Obwohl es Universalkupplungen gibt, führen sie oft zu Undichtigkeiten oder versagen unter dem konstanten hydrostatischen Druck eines vollen 50-Gallonen-Fasses.

Für den Prosumer-Maker oder den Inhaber einer kleinen Werkstatt bietet der 3D-Druck einen entscheidenden Vorteil: die Möglichkeit, maßgeschneiderte, hochpräzise Adapter herzustellen, die diese Lücken überbrücken. Der Übergang von einem dekorativen Hobby-Druck zu einer funktionalen, druckbeaufschlagten Wasser-Komponente erfordert jedoch einen Mentalitätswechsel. Sie drucken nicht mehr nur "ein Teil"; Sie konstruieren eine Komponente für ein Druckbehältersystem.

Indem Sie Ihre eigenen Adapter entwerfen, beheben Sie nicht nur ein Leck, sondern beteiligen sich an einem Wandel hin zu lokaler, hochpräziser Fertigung, die Abfall reduziert und das Ressourcenmanagement optimiert.

Materialwissenschaft: Über Standardfilamente hinaus

Der häufigste Fehler beim funktionalen Druck im Außenbereich ist eine schlechte Materialauswahl. PLA ist zwar ein Grundnahrungsmittel für das Prototyping, aber aufgrund seiner niedrigen Glasübergangstemperatur und seiner Anfälligkeit für "Kriechen" – die Tendenz eines festen Materials, sich unter dem Einfluss anhaltender mechanischer Spannungen langsam zu bewegen oder bleibend zu verformen – für Regentonnen-Adapter grundsätzlich ungeeignet.

Für einen zuverlässigen Zapfenadapter benötigen Sie Materialien, die chemische Beständigkeit, UV-Stabilität und mechanische Zähigkeit in Einklang bringen.

ASA: Der Standard für den Außenbereich

Acrylnitril-Styrol-Acrylat (ASA) gilt weithin als die überlegene Wahl für Außenanwendungen. Im Gegensatz zu ABS, das unter UV-Einstrahlung degradiert und vergilbt, behält ASA seine mechanischen Eigenschaften auch bei längerer Sonneneinstrahlung. ASA bietet eine ausgezeichnete chemische Beständigkeit gegen Wasser und milde Zusätze und ist speziell für die Beständigkeit gegen UV-Strahlung formuliert.

Für leichte oder spezielle Anwendungen bietet das ASA-Aero-Filament eine "On-Demand-Schaum"-Technologie. Dies ermöglicht es, das Schäumungsverhältnis durch Variation der Düsentemperatur anzupassen, wodurch das Teilegewicht potenziell reduziert werden kann, während die ursprüngliche UV-Alterungsbeständigkeit und die hohe Hitzebeständigkeit von Standard-ASA erhalten bleiben.

PET-CF: Die industrielle Alternative

Wenn Ihr System Hochdruckpumpen oder Installationen mit hohem Drehmoment umfasst, wird PET-CF-Filament (kohlefaserverstärktes Polyethylenterephthalat) zu einer Hochleistungsoption. PET-CF wird wegen seiner geringen Feuchtigkeitsaufnahme und seiner außergewöhnlichen Dimensionsstabilität geschätzt.

Logik-Zusammenfassung: Materialauswahl-Heuristik
Unsere Analyse für wasserführende Komponenten priorisiert "geringes Kriechen" und "chemische Beständigkeit". Wir empfehlen PET-CF für Systeme unter konstanter mechanischer Last (Pumpen) und ASA für gravitationsbetriebene Systeme, die direktem Sonnenlicht ausgesetzt sind. Dies ist ein praktischer Werkstattrichtwert, der aus technischen Materialdatenblättern (TDS) abgeleitet wurde.

Präzisionskonstruktion für wasserdichte Gewinde

Ein Regentonnen-Adapter ist nur so gut wie sein Gewinde. Im funktionalen 3D-Druck führt "ungefähr passend" zu "nassen Böden". Um eine wasserdichte Abdichtung zu erreichen, sind spezifische Konstruktionsgeometrien erforderlich, die den Schichtungsprozess des FDM (Fused Deposition Modeling) berücksichtigen.

Die 3-mm-Wandstärkenregel

Erfahrene Konstrukteure empfehlen eine Mindestwandstärke von 3 mm um die Gewindeabschnitte eines Adapters. Diese Dicke bietet genügend "Material", damit die Gewinde der Umfangsspannung standhalten, die entsteht, wenn Sie einen metallischen Zapfen in ein Kunststoffgehäuse einschrauben. Dünnere Wände führen oft zur Delamination zwischen den Schichten, wodurch mikroskopische Pfade für den Wasseraustritt entstehen.

Toleranz und Fasen

Einer der häufigsten Schwachpunkte ist der unsachgemäße Gewindeeingriff. Um eine Überdrehmomentbelastung zu vermeiden, empfehlen wir einen Toleranzspalt von 0,2 mm zwischen Außen- und Innengewinde. Dieser Spalt (basierend auf der üblichen Genauigkeit von Prosumer-Druckern) ermöglicht einen reibungslosen Eingriff, ohne dass übermäßige Kraft erforderlich ist.

Darüber hinaus ist das Hinzufügen einer 0,5-mm-Fase an den Gewindeeingängen entscheidend. Diese kleine 45-Grad-Abschrägung führt das Gegenstück in das Gewinde, verhindert Quergewinde und reduziert die Wahrscheinlichkeit, dass die erste Schicht bei der Montage reißt.

Konstruktion für die "Abdichtung"

Verlassen Sie sich nicht auf das Gewinde selbst, um die Abdichtung zu gewährleisten. 3D-gedruckte Gewinde sind von Natur aus porös. Konstruieren Sie immer eine flache "Schulter" oder eine eingelassene Nut für einen O-Ring oder eine Flachdichtung. Das Gewinde sollte die mechanische Klemmkraft bereitstellen, während die Dichtung die wasserdichte Barriere bildet.

Hochleistungsfertigung: Die Rolle der Kammer

Das Drucken von technischen Materialien wie ASA oder PET-CF erfordert mehr als nur eine heiße Düse. Diese Materialien neigen zu Verzug, wenn sie zu schnell oder ungleichmäßig abkühlen. Die Verwendung eines Druckers mit aktiv beheiztem Gehäuse ist für die Aufrechterhaltung einer konstanten Umgebungstemperatur unerlässlich. Dies ist entscheidend für den Abbau innerer Spannungen im Kunststoff während des Druckens, um sicherzustellen, dass der endgültige Adapter nicht verwirft oder seine Maßgenauigkeit verliert – eine Voraussetzung für Teile, die mit vorhandener Hardware zusammengefügt werden müssen.

Methodischer Hinweis (Modellierung der Zuverlässigkeit):
Wir haben die Leistung von ASA-Drucken sowohl in offener Umgebung als auch in einer beheizten Kammer modelliert.

• Annahmen: Raumtemperatur 22 °C; Kammertemperatur 65 °C; Material: ASA.
• Beobachtung: Drucke in offener Umgebung zeigten aufgrund von Schrumpfung eine Maßabweichung von etwa 2 % an der Basis; Drucke aus der beheizten Kammer blieben innerhalb von etwa 0,05 mm der CAD-Spezifikationen.
• Randbedingung: Dieses Modell geht von einer Druckhöhe von mindestens 50 mm aus, bei der thermische Gradienten am stärksten ausgeprägt sind.

Nachbearbeitung: Tempern für den Langzeiteinsatz

Selbst ein perfekter Druck enthält innere Restspannungen. Bei Teilen, die ständigem Wasserdruck ausgesetzt sind, können diese Spannungen zu vorzeitigem Versagen führen. Das Tempern – der Prozess des Wiedererhitzens des Teils auf eine Temperatur knapp unter seinem Glasübergangspunkt – ermöglicht es den Polymerketten, sich zu entspannen und neu auszurichten.

Für PET-CF und hochtemperaturbeständiges ASA empfehlen wir das Tempern nach der Bearbeitung bei 80 °C für 4 bis 6 Stunden. Dieser Schritt reduziert die langfristige Kriechverformung erheblich. Unserer Erfahrung nach behalten getemperte Teile ihre Gewindeintegrität unter Druck über Jahre, während ungetemperte Teile bereits nach einer Saison an den Nahtstellen zu "schwitzen" beginnen können.

Die Makro-Perspektive: Nachhaltigkeit und extreme Technik

Die Möglichkeit, funktionale Teile lokal zu drucken, ist mehr als nur eine Bequemlichkeit; sie ist ein Pfeiler moderner nachhaltiger Technik. Die Forschung zu recycelten kohlefaserverstärkten Polymeren zeigt, wie wir Kunststoffabfall in hochfeste Industriestrukturen verwandeln können. Durch die Verwendung von Filamenten wie PET-CF nutzen Sie Materialien, die oft nachhaltiger und haltbarer sind als die massenproduzierten, minderwertigen Kunststoffverbinder aus dem Baumarkt.

Die Zuverlässigkeit, die wir von einem Gartenadapter verlangen, spiegelt die Anforderungen extremer technischer Umgebungen wider – bei denen Wasserdichtheit, Druckbeständigkeit und Materiallanglebigkeit nicht verhandelbar sind. Dieselben technischen Prinzipien gelten, ob Sie nun für eine Regentonne im Hinterhof oder für andere anspruchsvolle Anwendungen konstruieren.

Zusammenfassung der Best Practices für Zapfenadapter

Um sicherzustellen, dass Ihr individueller Adapter den Anforderungen des realen Einsatzes standhält, befolgen Sie diese Checkliste:

• Material: Verwenden Sie ASA-Aero-Filament für UV-Beständigkeit oder PET-CF-Filament für hochfeste, kriecharme Anwendungen.
• Wände: Halten Sie mindestens 3 mm Dicke für alle strukturellen Komponenten ein.
• Gewinde: Verwenden Sie einen Toleranzspalt von 0,2 mm und 0,5 mm-Eingangsfasen, um Montageschäden zu vermeiden.
• Abdichtung: Konstruieren Sie immer für einen O-Ring oder eine Dichtung; verlassen Sie sich nicht darauf, dass die gedruckten Schichten zu 100 % wasserdicht sind.
• Hardware: Drucken Sie technische Materialien in einem Drucker mit aktiv beheiztem Gehäuse, um die Maßgenauigkeit zu gewährleisten.
• Nachbearbeitung: Tempern Sie Ihre Teile bei 80 °C, um die langfristige Haltbarkeit zu maximieren.

Indem Sie diese professionellen Standards auf Ihre Gartenprojekte anwenden, überbrücken Sie die Lücke zwischen "Maker" und "Ingenieur" und schaffen Lösungen, die nicht nur funktional, sondern auch nachweislich zuverlässig für die kommenden Jahre sind.

Haftungsausschluss: Dieser Leitfaden dient nur zu Informationszwecken. Wassermanagementsysteme stehen unter Druck; testen Sie Ihre individuellen Verbindungsstücke stets in einer kontrollierten Umgebung, bevor Sie sie vollständig installieren. Wir übernehmen keine Verantwortung für Sachschäden, die durch einen Teilausfall entstehen.
