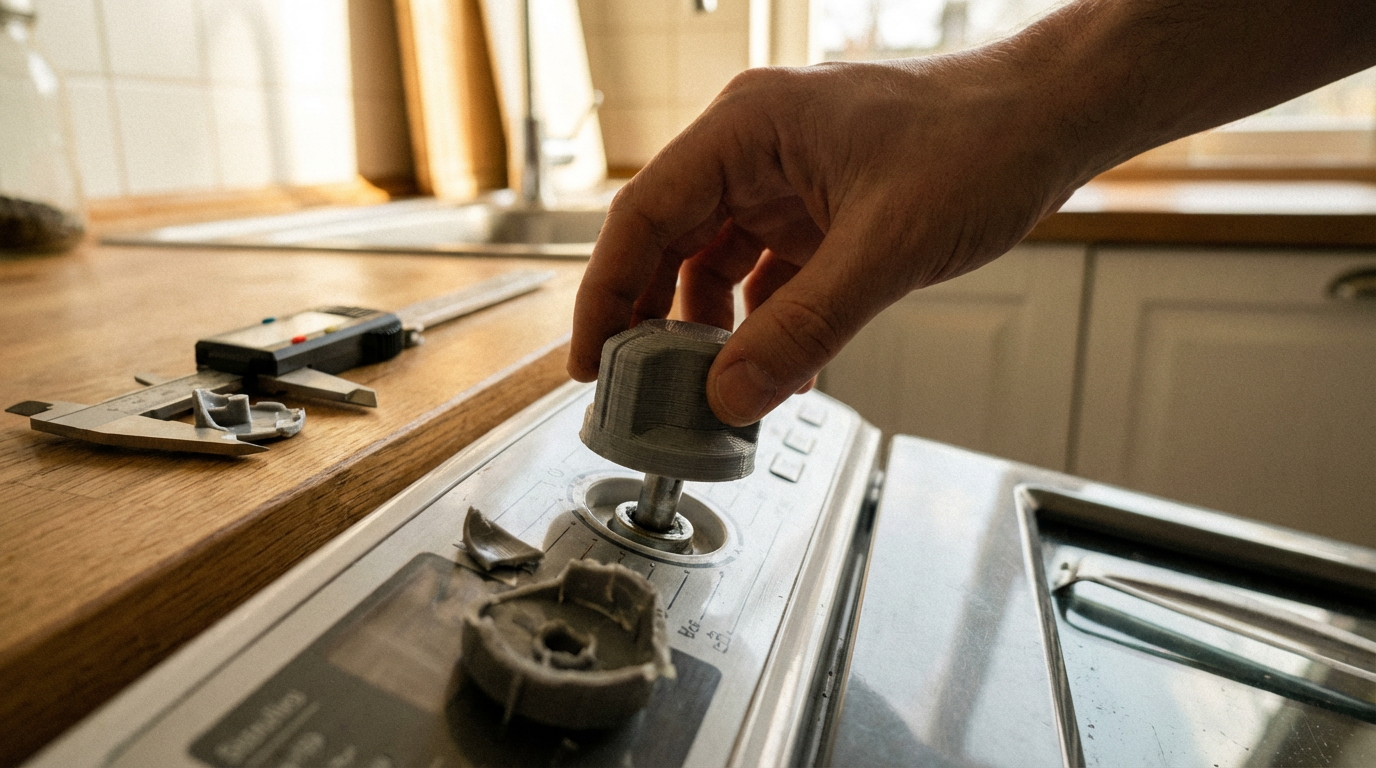

Wie man Ersatzknöpfe für Geräte entwirft und druckt

Warum dies einer der besten funktionalen Drucke ist

Ein Ersatz-Herdknopf vom Hersteller kostet oft 15–30 €. Ein Ersatzknopf für die Klimaanlage? Häufig wird die Produktion komplett eingestellt. Waschmaschinengriffe brechen ab, und die Suche nach der Modellnummer führt zu einer Ersatzteilliste, auf der nur steht: „Nicht mehr verfügbar“.

Ein 3D-gedruckter Ersatz kostet vielleicht 50 Cent an Filament und ist in weniger als einer Stunde gedruckt. Viel wichtiger ist jedoch: Sie können ihm jede gewünschte Form geben. Griffiger, größer für Hände mit Arthritis, in einer anderen Farbe oder mit einem Zeiger, der tatsächlich perfekt mit den Markierungen übereinstimmt. Ich habe bereits Knöpfe für einen Herd, zwei Waschmaschinen, einen Luftentfeuchter und einen Vintage-Stereo-Receiver gedruckt. Jeder einzelne davon ist noch immer im Einsatz.

Der Prozess ist jedes Mal derselbe: Messen Sie die Welle aus, modellieren Sie das Teil, drucken Sie es, testen Sie die Passform und passen Sie es bei Bedarf an. Wenn Sie es einmal gemacht haben, wird jeder kaputte Knopf zu einem 30-Minuten-Projekt statt zu einer frustrierenden Ersatzteiljagd.

Ausmessen der Welle

Die Welle ist das Herzstück. Wenn Sie hier einen Fehler machen, passt der Rest nicht. Sie benötigen einen Messschieber (digital oder analog, beides funktioniert). Ein Lineal ist für die erforderlichen Toleranzen nicht präzise genug.

Gängige Wellentypen

Was gemessen werden muss

Für eine D-Welle (der am häufigsten vorkommende Typ):

1. Wellendurchmesser (das volle runde Maß, typischerweise 6 mm bei Herden)
2. Abflachungsbreite (der Abstand von der flachen Seite zur gegenüberliegenden runden Seite)
3. Wellenlänge (wie tief das Loch im Knopf sein muss)
4. Falls der alte Knopf noch vorhanden ist: Außendurchmesser, Höhe und die Position des Zeigers

Notieren Sie sich diese Werte. Messen Sie dann zur Sicherheit erneut. Ein Fehler von nur 0,2 mm beim Wellendurchmesser entscheidet darüber, ob ein Knopf fest einrastet oder ob er wackelt bzw. gar nicht erst passt.

Den Knopf modellieren

Sie müssen kein Fusion 360-Experte sein, um einen Knopf zu entwerfen. Sie können einen mit wenigen Zeilen OpenSCAD-Code generieren oder einen parametrischen Generator auf Printables nutzen.

Der schnelle Weg: Parametrische Generatoren

Suchen Sie nach „Parametric Knob“ auf Printables. Es gibt Dutzende Designs, bei denen Sie einfach Wellendurchmesser, Abflachungsbreite, Außendurchmesser und Höhe eingeben. Der Generator erstellt die STL-Datei automatisch. Es sind keine CAD-Kenntnisse erforderlich. Auch der parametrische D-Wellen-Knopf auf Thingiverse ist ein guter Startpunkt.

Der manuelle Weg: Fusion 360 oder TinkerCAD

Für einen D-Wellen-Knopf in Fusion 360:

1. Erstellen Sie einen Zylinder mit dem Durchmesser der Welle.
2. Erstellen Sie ein Rechteck, das breiter als der Zylinder ist, um die Abflachung zu schneiden.
3. Nutzen Sie eine Boolesche Differenz, um das Rechteck vom Zylinder abzuziehen. Sie haben nun ein D-förmiges Loch.
4. Extrudieren Sie den Knopfkörper um dieses Loch herum (einen größeren Zylinder oder eine beliebige Form).
5. Fügen Sie außen eine Zeigermarkierung, eine Rändelung oder eine Grifftextur hinzu.

TinkerCAD funktioniert ähnlich mit seinen Subtraktions-Werkzeugen. Es ist einfacher für Anfänger, aber weniger präzise bei engen Toleranzen. Bei Knöpfen, die exakt auf die Welle passen müssen, ermöglichen die parametrischen Maße von Fusion 360 Anpassungen in 0,05-mm-Schritten.

Zur Inspiration: Dieser Leitfaden zum Entwurf von Potentiometer-Knöpfen zeigt den kompletten Fusion 360-Workflow inklusive der Logik für D-Wellen-Passungen.

Das richtige Material wählen

Die Materialwahl hängt davon ab, wo der Knopf eingesetzt wird.

Schubladengriffe, Schrankknöpfe: PLA. Raumtemperatur, keine mechanische Belastung, keine Hitze. Die Steifigkeit von PLA ist hier von Vorteil, da der Knopf fest auf der Welle einrastet. Für ein edles Finish können Sie das Teil schleifen und lackieren.

Geräteknöpfe ohne Hitzeeinwirkung (Waschmaschine, Luftentfeuchter, Audiogeräte): PLA oder PETG. PLA funktioniert gut, solange das Gerät nicht im direkten Sonnenlicht oder in der Nähe einer Wärmequelle steht. PETG bietet eine zusätzliche Sicherheitsreserve gegen Wärme.

Herd- und Backofenknöpfe: Hier ist das Material entscheidend. Herdknöpfe befinden sich in der Nähe der Kochfläche. Auch wenn sie nicht direkt über der Flamme sitzen, kann die Strahlungswärme benachbarter Brenner die Oberflächentemperatur auf 50–70 °C ansteigen lassen. PLA wird bereits ab 55 °C weich. ABS (Wärmeformbeständigkeit ca. 98 °C) oder ASA (ca. 100 °C) sind hier die sicherere Wahl. Beide Materialien benötigen einen beheizten Bauraum für einen verzugsfreien Druck. Ein Drucker mit geschlossenem Gehäuse wie der Q2, der eine Bauraumtemperatur von 65 °C erreicht, verarbeitet ABS und ASA zuverlässig.

Ein Sicherheitshinweis zu Herdknöpfen: Der Knopf selbst berührt die Flamme nicht, aber bei Gasherden sollten Sie die tatsächliche Oberflächentemperatur mit einem Infrarot-Thermometer messen. Wenn die Temperatur unter 50 °C bleibt, reicht PLA theoretisch aus, aber ABS bietet einen komfortablen Puffer. In unserem Vergleich zwischen ABS und ASA erfahren Sie mehr über die thermischen Eigenschaften.

Drucken und Montieren

Druckeinstellungen

Toleranzen

Hier scheitern die meisten ersten Versuche. Der Toleranz-Leitfaden von 3D Chimera erklärt das Verhältnis zwischen Konstruktionsspiel und funktionaler Passform.

Für D-Wellen-Knöpfe sollten Sie mit 0,1–0,15 mm Spiel auf jeder Seite der Welle beginnen (wenn die Welle also 6,0 mm Durchmesser hat, modellieren Sie das Loch mit 6,2–6,3 mm). Dies ergibt eine feste Reibungspassung. Wenn Sie eine Presspassung wünschen, reduzieren Sie das Spiel auf 0,05 mm, müssen den Knopf dann aber eventuell leicht anschleifen oder mit Wärme aufpressen.

Falls der Knopf eine Madenschraube nutzt, planen Sie das Loch 0,3–0,4 mm größer ein und fügen Sie eine Bohrung für eine M3-Schraube senkrecht zur Welle hinzu. Dies ist toleranter gegenüber Messfehlern und erlaubt es, den Knopf später leicht zu entfernen.

Drucken Sie einen Testzylinder nur mit der Wellenaufnahme (5 mm hoch), bevor Sie den ganzen Knopf drucken. Das dauert nur 3 Minuten und spart Zeit, falls die Maße noch nicht stimmen. Wenn der Test zu fest sitzt, vergrößern Sie das Loch um 0,1 mm. Wenn er zu locker ist, verringern Sie es. Knöpfe sind erst der Anfang – in unserem Blog finden Sie weitere funktionale Druckideen für Reparaturen im Haushalt.
