Wie man ergonomische Griffe für Gartenscheren bei Arthritis entwirft

Die Konstruktion von Komfort: Individuelle Anpassung von Gartengeräten bei Arthritis

Für viele leidenschaftliche Gärtner kann der Beginn von Arthritis in Händen und Handgelenken ein geliebtes Hobby in eine Quelle körperlicher Frustration verwandeln. Standard-Gartenscheren sind oft mit schmalen, harten Griffen konstruiert, die eine hohe lokale Greifkraft erfordern – eine "Kneif"-Mechanik, die übermäßigen Druck auf die kleinen Fingergelenke ausübt. Der Übergang von einer Hobby-Denke zu einem Prosumer-Workflow bedeutet, diese Werkzeuge nicht als starre Objekte zu betrachten, sondern als Plattformen für ergonomische Optimierung.

Durch den Einsatz von Hochleistungs-3D-Druck können wir die Lücke zwischen den Grenzen von "Standardware" und "patientenspezifischen" Lösungen überbrücken. Dieser Leitfaden untersucht den technischen Rahmen für die Konstruktion und den Druck von individuellen Griffauflagen für Gartenscheren, die die Griffspannung reduzieren, die Hebelwirkung verbessern und die Freude am Gärtnern durch professionelle Zuverlässigkeit wiederherstellen.

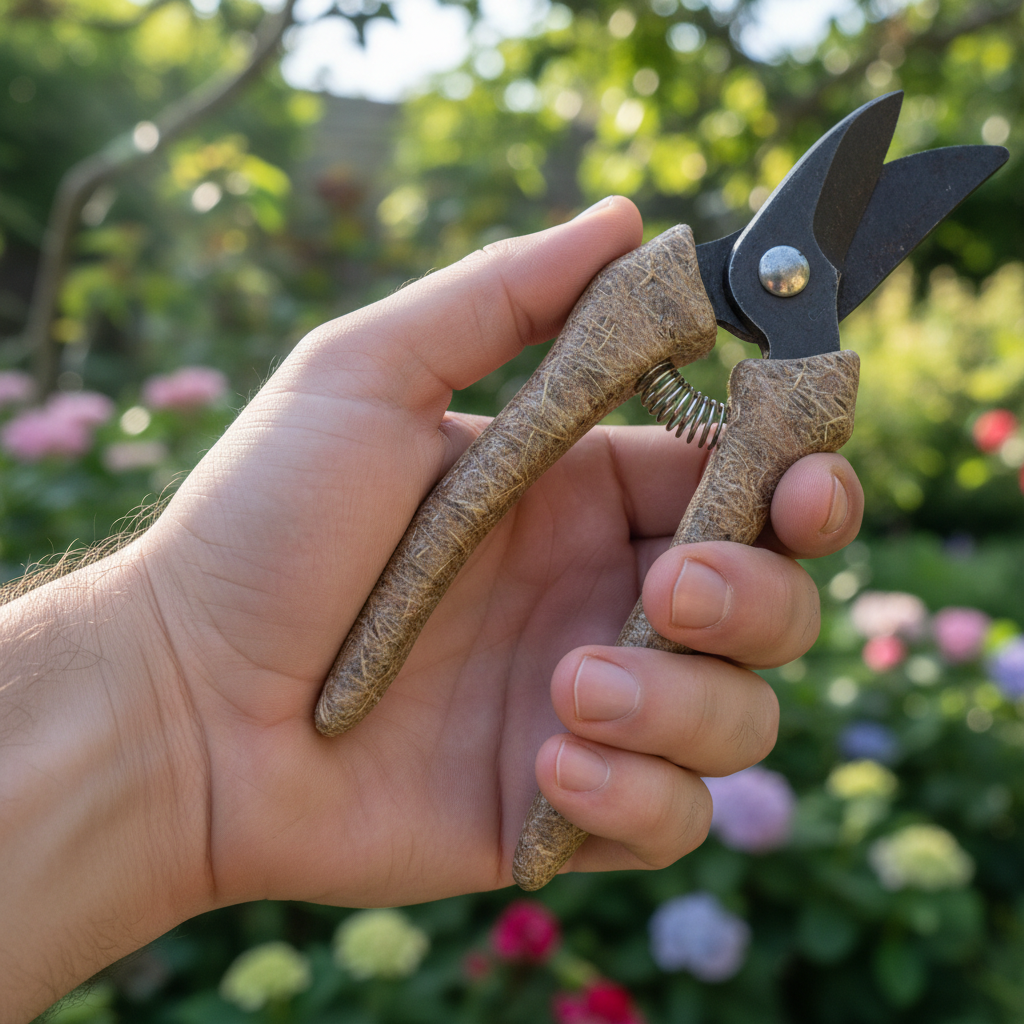

Ergonomische 3D-gedruckte Griffauflage für eine Gartenschere in einer üppigen Gartenumgebung, die zeigt, wie die breitere Oberfläche bequem in einer Hand liegt.

Die Biomechanik des Griffs: Warum die Breite wichtig ist

Das Hauptziel einer ergonomischen Auflage ist es, die zum Schließen der Scherenklingen erforderliche Kraft auf eine größere Fläche der Handfläche zu verteilen. Wenn ein Griff zu dünn ist, muss sich die Hand zu einer festen Faust schließen, was die "innere Belastung" der Sehnen erhöht.

Laut Forschungen zum Additiven Fertigungsdesign von Biomaterialien ermöglicht die Präzision des 3D-Drucks die Schaffung komplexer Geometrien, die die menschliche Anatomie genauer abbilden als herkömmliche Spritzgussverfahren. Für Arthritis-Betroffene ist der "Kraftgriff" (unter Verwendung der ganzen Hand) deutlich nachhaltiger als der "Präzisionsgriff" (nur mit den Fingerspitzen).

Logik-Zusammenfassung: Unsere ergonomische Modellierung geht davon aus, dass wir durch die Vergrößerung der Kontaktfläche den "Druck pro Quadratzentimeter" (PSI) auf die Haut und die darunter liegenden Gelenke reduzieren können.

Heuristik: Die 40-50 %-Breitenregel.
Anwendung: Wenn ein Standard-Scherengriff 20 mm breit ist, sollte die ergonomische Auflage eine Gesamtbreite von 28 mm bis 30 mm anstreben.
Vorteil: Dies verhindert ein Übermäßiges Schließen der Hand und hält die Fingergelenke in einem "neutralen" Bewegungsumfang, in dem sie am stärksten und am wenigsten anfällig für Entzündungen sind.

Materialwissenschaft: Auswahl auf Haltbarkeit und taktile Rückmeldung

Bei funktionalen Außenanwendungen geht es bei der Filamentwahl nicht mehr nur um Ästhetik; es geht um das Überleben in einer UV-reichen, hochbelasteten Umgebung. PLA ist zwar hervorragend für schnelles Prototyping geeignet, ihm fehlen jedoch die thermische Stabilität und Schlagzähigkeit für den langfristigen Außeneinsatz.

Die Prosumer-Materialhierarchie

ASA/ABS (Acrylnitril-Styrol-Acrylat): Dies sind die Goldstandards für Außenbeständigkeit. Diese Materialien bieten hohe Hitzebeständigkeit und halten den mechanischen Beanspruchungen der Werkzeugnutzung stand. ASA wird aufgrund seiner überlegenen UV-Beständigkeit besonders für den Garten bevorzugt.
Kohlefaserverstärkte Polymere (CF): Für Anwender, die maximale Steifigkeit bei minimalem Gewicht benötigen, bieten Materialien wie PLA-CF-Filament eine unglaublich matte Textur und hohe strukturelle Integrität. Die gemahlenen Kohlefasern helfen, den Druck zu stabilisieren und Verzug zu reduzieren – ein häufiges Problem beim Drucken großer, flacher Griffoberflächen.
Hochleistungs-Nylons: Für industrietaugliche Anwendungen bietet UltraPA-Nylonfilament (PPA) eine außergewöhnliche chemische Beständigkeit und Verschleißeigenschaften, erfordert jedoch eine beheizte Kammerumgebung für einen erfolgreichen Druck.

Modellierungshinweis (Reproduzierbare Parameter): Um sicherzustellen, dass diese Materialien wie erwartet funktionieren, haben wir die strukturellen Anforderungen basierend auf einem "Maximaldruck"-Szenario modelliert.

Parameter Wert/Bereich Einheit Begründung

Wandstärke 3,2 – 4,0 mm Stellt 8–10 Umfangsschichten für strukturelle "Ringfestigkeit" sicher

Fülldichte 40 – 60 % Gyroid-Infill bietet allseitige Unterstützung

Schichthöhe 0,16 – 0,20 mm Gleicht Druckgeschwindigkeit mit Oberflächenglätte aus

Kammertemperatur 50 – 60 °C Erforderlich für ABS/ASA zur Vermeidung von Delamination

Oberflächenfinish Matt N/A Erhöht die Reibung ohne hohe Griffkraft zu erfordern

Parameter	Wert/Bereich	Einheit	Begründung
Wandstärke	3,2 – 4,0	mm	Stellt 8–10 Umfangsschichten für strukturelle "Ringfestigkeit" sicher
Fülldichte	40 – 60	%	Gyroid-Infill bietet allseitige Unterstützung
Schichthöhe	0,16 – 0,20	mm	Gleicht Druckgeschwindigkeit mit Oberflächenglätte aus
Kammertemperatur	50 – 60	°C	Erforderlich für ABS/ASA zur Vermeidung von Delamination
Oberflächenfinish	Matt	N/A	Erhöht die Reibung ohne hohe Griffkraft zu erfordern

Nahaufnahme eines 3D-gedruckten Griffs mit matter, texturierter Oberfläche für besseren Halt, mit Hervorhebung der Kohlefaserstruktur.

Konstruktionsprinzipien für arthritis-freundliche Auflagen

Die Konstruktion einer Auflage, die ohne Klebstoffe sitzen bleibt, erfordert eine "mechanische Verzahnungs"-Denkweise. Basierend auf häufigen Mustern aus unseren Reparatur- und Modifikationsabläufen folgen erfolgreiche Konstruktionen diesen drei Säulen:

1. Der "Goldene Schnitt" der Dicke

Unsere Analyse legt nahe, dass eine Auflagendicke zwischen 8 mm und 12 mm der "Sweet Spot" ist. Alles Dünnere bietet nicht genügend Polsterung oder Flächenvergrößerung; alles Dickere lässt das Werkzeug "klobig" wirken und erschwert die Handhabung in engen Gartenbereichen. Dies entspricht den Prinzipien der kundenspezifischen ergonomischen Werkzeug- und Gartengerätegestaltung, bei denen Volumen zur Reduzierung lokaler Belastungen eingesetzt wird.

2. Textur und taktile Rückmeldung

Glänzende Oberflächen sind der Feind von Arthritis. Sie erfordern mehr "Druck", um ein Verrutschen zu verhindern. Wir empfehlen die Verwendung von PLA Matte Rapido-Filament für erste Passformtests. Die matte Oberfläche bietet eine Mikrotextur, die die Reibung auf natürliche Weise erhöht. Für die endgültige Version kann ein kohlefasergefülltes Material oder ein hochresilientes TPU wie TPU95A-HF-Filament ein "Soft-Touch"-Gefühl bieten, das Vibrationen beim Schneiden weiter dämpft.

3. Die Reibpassungstoleranz

Einer der häufigsten Fehler ist die Konstruktion des inneren Hohlraums der Auflage in exakter Größe des Scherengriffs. Aufgrund der Materialschrumpfung (insbesondere bei ABS/ASA) führt dies zu einem Teil, das nicht passt.

Die Heuristik: Fügen Sie allen Innenmaßen einen Versatz von 0,2 mm bis 0,3 mm hinzu.
Der Profi-Tipp: Konstruieren Sie kleine "Klemmrippen" – winzige 0,5 mm-Vorsprünge im Inneren des Hohlraums. Diese verformen sich beim Aufziehen leicht und erzeugen eine felsenfeste Reibpassung ohne Klebstoff.

Technische Ausführung: Drucken für Zuverlässigkeit

Um "professionelle" Ergebnisse zu erzielen, muss die Druckumgebung kontrolliert werden. Wenn Sie einen geschlossenen Drucker mit einem Hotend aus Vollmetall verwenden, haben Sie die Fähigkeit, die Hochtemperaturmaterialien zu drucken, die diese Werkzeuge erfordern.

Kammertemperatur: Für ASA oder ABS ist die Aufrechterhaltung einer stabilen Innentemperatur entscheidend. Dies verhindert den "Verzug", der die Kanten des Griffs von der Druckplatte abhebt.
Düsenauswahl: Wenn Sie PLA-CF-Filament verwenden, stellen Sie sicher, dass Sie eine gehärtete Stahldüse verwenden. Die Kohlefasern sind abrasiv und nutzen Standard-Messingdüsen schnell ab, was zu Extrusionsungenauigkeiten führt.
Ausrichtung: Drucken Sie die Griffe seitlich (horizontal) anstatt vertikal. Dadurch verlaufen die Schichtlinien parallel zur Grifflänge, was die stärkste Orientierung ist, um den beim Gebrauch auftretenden "Biege"-Kräften standzuhalten.

Ein Gärtner mit Arthritis verwendet bequem eine modifizierte Schere in einem sonnigen Garten, was die reduzierte Handbelastung zeigt.

Zusammenfassung der wichtigsten Erkenntnisse

Die Entwicklung einer professionellen ergonomischen Hilfe ist ein Gleichgewicht zwischen Biomechanik und Materialwissenschaft. Indem Sie diese Richtlinien befolgen, können Sie die Belastung bei täglichen Aufgaben erheblich reduzieren:

Eine Breitensteigerung um 40-50 % anstreben, um den Druck über die Handfläche zu verteilen.
ASA oder Kohlefaser-Filamente priorisieren für Langlebigkeit im Außenbereich und taktilen Halt.
Eine Dicke von 8-12 mm einhalten, um den Grifffdurchmesser zu optimieren, ohne unnötiges Volumen hinzuzufügen.
Matte Texturen verwenden, um die erforderliche Griffkraft zu reduzieren und Rutschen zu verhindern.

Indem Sie von einer "Tüftel"-Mentalität zu einer "Zuverlässigkeits"-Mentalität übergehen, wird der 3D-Drucker mehr als nur ein Hobbywerkzeug – er wird zu einem wichtigen Instrument zur Erhaltung von Unabhängigkeit und körperlichem Wohlbefinden.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken und stellt keine professionelle medizinische Beratung dar. Personen mit bestehenden Hand- oder Handgelenkserkrankungen sollten vor der Verwendung modifizierter Werkzeuge einen qualifizierten Ergotherapeuten oder Arzt konsultieren. Die "40-50 %-Breitenregel" ist eine Heuristik basierend auf allgemeinen ergonomischen Prinzipien und kann je nach individueller Handgröße und Werkzeuggeometrie variieren.
