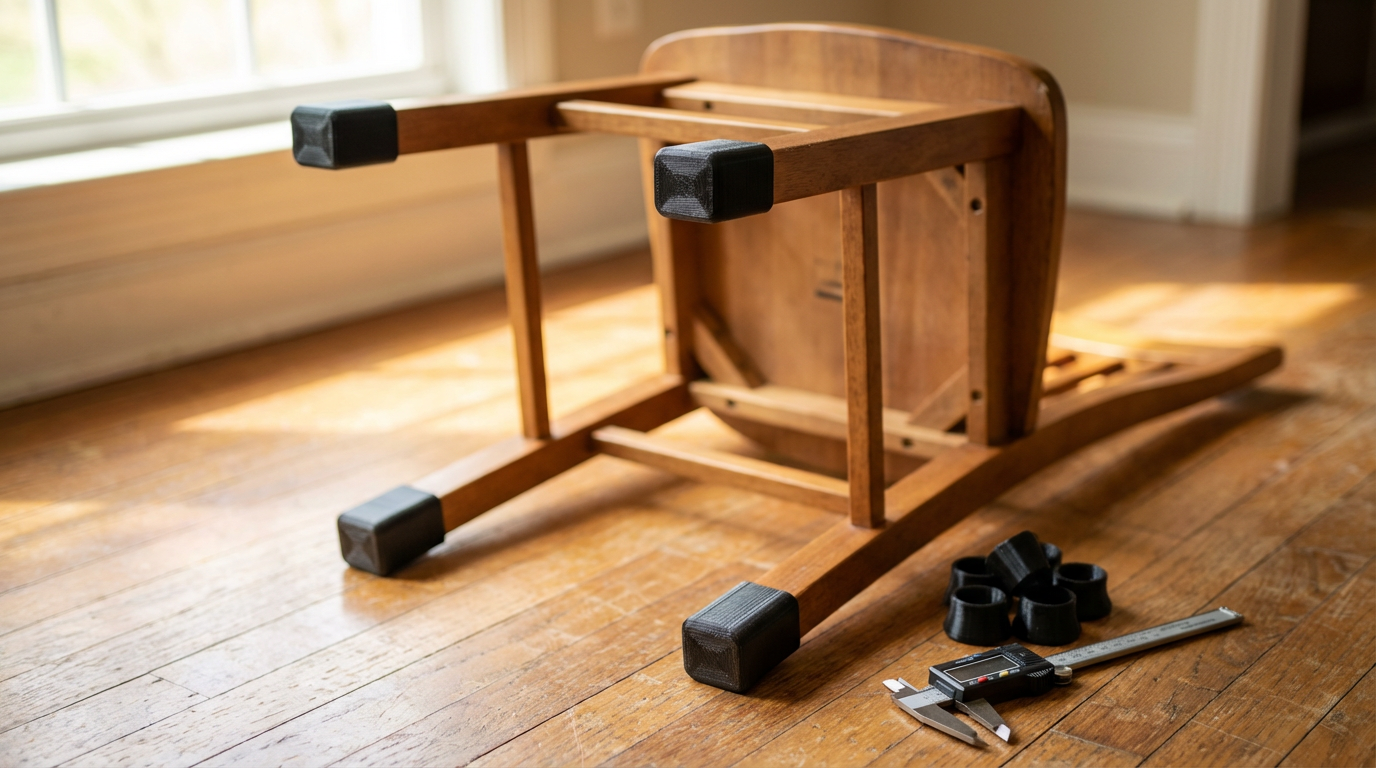

Maßgeschneiderte TPU-Füße, um das Verrutschen von Möbeln zu verhindern

Warum Filzgleiter immer wieder versagen

Filzgleiter haben zwei Aufgaben: den Boden schützen und fest sitzen bleiben. Die erste Aufgabe erfüllen sie etwa 60–90 Tage, bevor der Kleber aufgibt. Haare, Staub und Schmutz sammeln sich auf der Klebeschicht, bis der Gleiter abfällt und an einer Socke hängen bleibt. Dann sitzen Sie wieder mit blanken Stuhlbeinen auf dem Parkett.

Filz verhindert zudem kein Verrutschen. Sein Reibungskoeffizient auf Parkett ist so niedrig, dass Stühle wegrutschen, sobald sich jemand setzt oder aufsteht. Auf Teppich ist das in Ordnung. Auf Parkett, Fliesen oder Laminat bedeutet das, dass sich Ihr Esszimmer-Set bei jeder Mahlzeit neu anordnet.

TPU löst beide Probleme. Es haftet mit einem Reibungskoeffizienten von 0,70–0,90 (2–3x höher als Filz oder Kunststoffgleiter) auf harten Böden, es fällt nie ab, weil es mechanisch an das Bein angepasst ist, und es verschleißt über Jahre nicht. Ich habe vor 18 Monaten TPU-Füße an meinen Esstischen angebracht. Sie sehen aus wie am ersten Tag.

Der Vorteil des Reibungskoeffizienten

Weicheres TPU (niedrigere Shore-Zahl) haftet stärker, weil das Material sich an die Mikrounregelmäßigkeiten der Bodenoberfläche anpasst. 85A verformt sich so stark, dass es fast saugenden Kontakt erzeugt. Der Nachteil: 85A verschleißt schneller als 95A bei täglichem Stuhlverschieben. Für Esstische, die ständig über den Boden gezogen werden, bietet TPU 95A die beste Balance zwischen Haftung und Haltbarkeit. Für schwere Möbel, die an einem Ort stehen (Bücherregale, Beistelltische), bietet 85A maximale Haftung. Siraya Techs Shore-Härte-Vergleich enthält eine visuelle Anleitung, wie sich die verschiedenen Härtegrade anfühlen und verhalten.

Messen Ihrer Stuhlbeine

Drehen Sie den Stuhl um und nehmen Sie den Messschieber. Messen Sie den Beinquerschnitt an der Unterseite. Übliche Größen:

Für Kappenfüße (das häufigste Design) addieren Sie 0,2–0,4 mm Spielraum zum Beinmaß. Der Fuß sollte sich fest, aber ohne übermäßige Kraft aufschieben lassen. Die Flexibilität von TPU ist hier nachsichtig. Ich hatte Füße mit 0,5 mm Spielraum, die dennoch perfekt halten, weil das Material das Bein umschließt.

Wenn Sie schwere Möbel nicht leicht umdrehen können, verwenden Sie die Schablonenmethode: Drücken Sie ein Blatt Papier gegen die Beinunterseite, zeichnen Sie die Kontur mit einem Bleistift nach und messen Sie dann die Zeichnung aus. Nicht so präzise wie mit einem Messschieber, aber für die flexible Toleranz von TPU genau genug.

Designvarianten

Kappenstil (Reibpassung)

Eine Kappe, die über das Beinende geschoben wird. Das ist das, was ich bei allem verwende. Die TPU-Wand dehnt sich beim Aufziehen leicht und klemmt sich dann um das Bein. Hält bei täglichem Gebrauch ohne Klebstoff. Bei konischen Beinen passen Sie das Innenprofil an den Neigungswinkel an. Eine gerade Kappe auf einem konischen Bein wackelt.

Schalenstil (schwerkraftgehalten)

Eine offene Schale, in die das Bein hineingestellt wird. Funktioniert gut bei schweren Möbeln, bei denen die Schwerkraft den Halt übernimmt. Das Bein muss nicht perfekt passen, weil das Gewicht es in Position hält. Leichter zu entfernen für die Reinigung. Weniger sicher für leichte Stühle, die angehoben und bewegt werden.

Klebe-Pad

Eine flache Scheibe, gedruckt in TPU, befestigt mit doppelseitigem Klebeband oder Kontaktkleber. Am einfachsten zu konstruieren und zu drucken, aber abhängig von der Klebeverbindung. Besser als handelsübliche Filzgleiter, weil das TPU dicker ist und die Klebefläche größer ist, aber mit der Zeit lässt der Kleber nach. Ich würde dies nur für Beine verwenden, bei denen eine Kappe nicht funktioniert (ungewöhnliche Formen, sehr breite Beine).

Für Designideen zur Passform und Toleranzen bei funktionalen Drucken deckt der Leitfaden für Ersatzknöpfe dieselben Reibpassungsprinzipien mit detaillierten Spielraumwerten ab. Für weitere Möbelprojekte enthält der Überblick zum Möbeldruck weitere Ideen.

Druckeinstellungen für TPU-Füße

• Schichthöhe: 0,2 mm für den Körper, aber die Grifffläche (der Teil, der den Boden berührt) ist am wichtigsten.
• Bodenschichten: 5–8 volle Schichten. Das ist die Kontaktfläche. Mehr volle Schichten = glatterer, gleichmäßigerer Halt.
• Fülldichte: 30–50 %. Konzentrisches Muster funktioniert gut, weil die Last gleichmäßig verteilt wird.
• Geschwindigkeit: 30–50 mm/s für 95A, 15–25 mm/s für 85A.
• Temperatur: 220–240 °C Düse, 50–60 °C Bett.
• Retraktion: 0,5–1,5 mm, 15 mm/s. Minimale Retraktion verhindert Verstopfungen.

Drucken Sie den Fuß mit der Grifffläche auf die Bauplatte. Der Kontakt der ersten Schicht mit der Bauplatte erzeugt die glattest mögliche Oberfläche, was genau das ist, was Sie für Ihren Boden wünschen. Die Innenseite der Kappe (die das Stuhlbein berührt) darf Schichtlinien aufweisen; diese helfen sogar beim Halt am Bein.

Der Q2 verarbeitet TPU 95A problemlos zum Preis von 499 €. Direktantriebsextruder, beheizte Kammer für konstante Temperatur. Für weitere nützliche Druckideen mit TPU profitieren viele Haushaltsprojekte von demselben Material.

Parametrische Modelle, die sich herunterzuladen lohnen

Modellieren Sie nicht von Grund auf, es sei denn, Ihre Beine haben eine ungewöhnliche Form. Diese parametrischen Designs ermöglichen es Ihnen, Ihre Beinmaße einzugeben und einen maßgeschneiderten Fuß zu generieren:

• Stuhlbein-Pads-Sammlung von Lucandia (Printables) – parametrisch rund und eckig, Bereich 5–50 mm.
• Tischbein-Fuß-Generator von SteveS42 (Printables) – OpenSCAD mit Customizer-Schiebereglern.
• Parametrischer Stuhlfuß von buteomont (Thingiverse) – Standard 22,2 mm, über Customizer anpassbar.

Drucken Sie vor dem vollständigen Satz einen Testfuß. Ich drucke einen, probiere ihn an, passe ihn bei Bedarf an und drucke dann den Rest, sobald die Passform stimmt. Ein Satz von vier Füßen für einen Stuhl verbraucht etwa 20–30 g TPU (0,50–0,75 € Filamentkosten). Ein Esszimmer-Set mit sechs Stühlen kostet insgesamt etwa 3–4,50 €. Kommerzielle TPU-Möbelfüße kosten in den von mir benötigten Größen 2–5 € pro Stuhl.

Für weitere TPU-Projektideen verwendet der Handyhüllen-Leitfaden dasselbe Material mit engeren Toleranzen. Und der Cosplay-Rüstungsleitfaden treibt TPU in die entgegengesetzte Extreme in Größe und Komplexität. Stöbern Sie in der Sammlung gängiger Filamente für TPU-Optionen.
