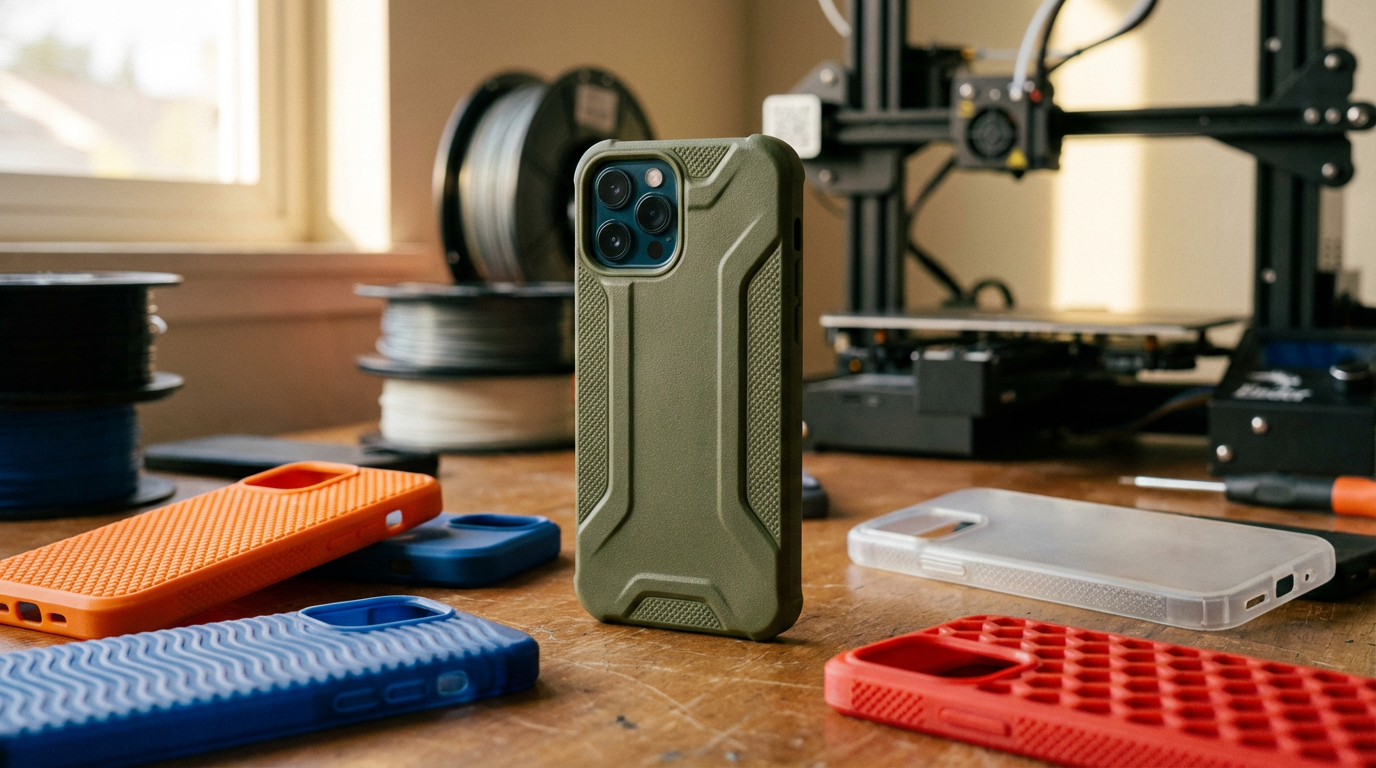

Wie man maßgeschneiderte Handyhüllen mit TPU druckt

Die richtige Shore-Härte wählen

TPU 95A ist mein Einstiegs-Tipp. Es ist halbstarr, lässt sich fast so einfach wie PETG drucken und bietet genug Flexibilität für eine Handyhülle, ohne schlapp zu wirken. Sie können es weicher machen, indem Sie mit 2 Wänden und 10 % Gyroid-Infill drucken. Diese Kombination ergibt eine Hülle, die sich fast wie 85A anfühlt, ohne die Druckprobleme.

85A ist weicher, griffiger und vermittelt das hochwertige gummiartige Gefühl, das kommerzielle Silikonhüllen anstreben. Es erfordert jedoch einen gut abgestimmten Direktantriebsextruder und langsame Geschwindigkeiten (15–25 mm/s). Das Filament knickt und verklemmt sich in Bowden-Schläuchen. Wenn Sie eine Q2 oder ein ähnliches Direktantriebsgerät haben und mit TPU vertraut sind, erzeugt 85A eine schönere Hülle. Andernfalls bleiben Sie bei 95A.

Druckeinstellungen, die tatsächlich funktionieren

Trocknen Sie Ihr Filament vor dem Druck. TPU nimmt schnell Feuchtigkeit auf, und feuchtes TPU führt zu Fadenbildung, Knallgeräuschen und schlechter Schichthaftung. 4–8 Stunden bei 50 °C in einem Filamenttrockner. Der Leitfaden zu Filamenttypen deckt die Trocknungstemperaturen für alle gängigen Materialien ab.

Fadenbildung ist das größte Problem bei TPU. TPU ist im geschmolzenen Zustand sehr flüssig, daher quillt es bei Fahrbewegungen aus. Reduzieren Sie die Retraktionsdistanz (bei Direktantrieb nicht mehr als 1,5 mm), senken Sie die Temperatur in 5 °C-Schritten, wenn die Fadenbildung stark ist, und aktivieren Sie "Combing" in Ihrem Slicer, um Fahrbewegungen innerhalb des Druckumfangs zu halten. Das Deaktivieren von Z-Hop kann ebenfalls helfen.

Die Passform richtig hinbekommen

Die Passform einer Handyhülle wird in Bruchteilen von Millimetern gemessen. Zu eng und Sie brechen die Ecken der Hülle beim Versuch, sie anzubringen. Zu locker und sie klappert und rutscht ab.

Für eine Schnapphülle: 0,2–0,3 mm Spielraum pro Seite. Die Flexibilität von TPU ermöglicht es, enger zu gehen als mit starren Materialien. Die Hülle dehnt sich beim Aufziehen leicht und hält das Telefon durch elastische Rückstellung.

Für eine Reibhülle: 0,3–0,5 mm Spielraum pro Seite. Einfacher zu montieren und zu demontieren. Verlässt sich darauf, dass die Hüllenwände das Telefon umschließen, anstatt es einzurasten.

Mein Ansatz: Drucken Sie einen Testring (nur die unteren 5 mm der Hülle), um die Passform zu überprüfen, bevor Sie sich auf einen 2-stündigen Volldruck einlassen. Wenn der Ring zu eng ist, fügen Sie im Slicer 0,1 mm horizontale Expansion hinzu. Wenn zu locker, reduzieren Sie um denselben Betrag. Dieser 15-minütige Testdruck hat mich vor mindestens sechs verschwendeten Komplettdrucken bewahrt.

Messen Sie Ihr Telefon mit digitalen Messschiebern. Die veröffentlichten Spezifikationen auf GSMArena sind nah dran, aber wegen abgerundeter Kanten und Fertigungsabweichungen nicht exakt. Messen Sie das tatsächliche Telefon, das Sie in die Hülle stecken werden. Weitere Informationen zum Toleranzmanagement bei funktionalen Drucken finden Sie auf der Seite nützliche und coole 3D-Druckideen, die Projekte mit ähnlicher Präzision enthält.

Wichtige Designdetails

Bildschirmrand

Mindestens 1 mm über der Bildschirmoberfläche. Dies verhindert den Bildschirmkontakt, wenn das Telefon mit der Vorderseite nach unten abgelegt wird. Berücksichtigen Sie gehärtete Glas-Displayschutzfolien, die 0,3–0,5 mm zum vorderen Profil des Telefons hinzufügen. Ich konstruiere eine 1,2 mm hohe Lippe, um die Schutzfolie zu berücksichtigen.

Kamera-Ausbuchtung

Der Kameramodulbereich benötigt eine 0,5–1 mm erhöhte Lippe, um den Linsenaufkontakt auf ebenen Flächen zu verhindern. Fasen oder schrägen Sie die Kanten des Kameradurchbruchs an, um Druckartefakte zu reduzieren und es sauberer aussehen zu lassen.

Überzüge für Tasten vs. Aussparungen

Flexible Tastenüberzüge (0,6–0,8 mm dickes TPU über den Tasten) geben taktiles Feedback und schützen die Tasten gleichzeitig vor direkten Stößen. Offene Aussparungen sind einfacher zu drucken und leichter richtig hinzubekommen. Ich verwende Überzüge für die Lautstärketasten (sie profitieren vom Schutz) und offene Aussparungen für den Einschaltknopf (leichter durch Tasten zu finden).

Ladebuchse

Fügen Sie über die USB-C-Anschlussmaße hinaus 0,5–1 mm zusätzlichen Spielraum hinzu. Verschiedene Kabelgehäuse haben unterschiedliche Breiten. Wenn die Öffnung zu eng ist, passen einige Kabel nicht. Besser eine leicht überdimensionierte Anschlussöffnung, als jedes Mal beim Einstecken ein Messer zu benötigen.

Wandstärke

1,5–2,5 mm für die Hauptwände. Verstärkte Ecken mit 3–4 mm an Stellen, an denen sich Stöße konzentrieren. Gyroid- oder Waben-Infill absorbiert Energie in mehreren Richtungen, was für den Fallschutz wichtig ist.

Wo Sie telefon spezifische STLs finden

Das Design einer Handyhülle von Grund auf in Fusion 360 dauert 2–3 Stunden, wenn Sie wissen, was Sie tun. Ein vorhandenes STL zu finden dauert 2 Minuten.

• iPhone 16-Serie von Victronix (Printables) deckt alle iPhone 16-Modelle mit regelmäßigen Updates ab.
• Universelle parametrische Handyhülle von PeteLaric (Thingiverse) ist ein OpenSCAD-Design, bei dem Sie die Maße Ihres Telefons eingeben und es eine passende Hülle generiert.
• 3DX's Leitfaden zum Design von Handyhüllen führt durch Wandstärke, Randhöhe und Fallschutzkonstruktion von Grund auf.

Für weniger gängige Telefonmodelle durchsuchen Sie Printables und Thingiverse nach dem genauen Modellnamen Ihres Telefons. Wenn nichts existiert, ist die parametrische OpenSCAD-Hülle Ihr bester Ausgangspunkt. Messen, anpassen, drucken. Stöbern Sie in der Sammlung gängiger Filamente nach TPU-Optionen.

Ideen zur Individualisierung

Hier übertrifft der Druck den Kauf. Sie bekommen keine 10-Euro-Kommerzhülle mit Ihrem Namen, einem Kartenfach auf der Rückseite und einer individuellen Textur. Gedruckt ist das alles ein einziger Druckvorgang.

• Erhabener Text oder Logo: 0,4–0,8 mm über der Oberfläche. Einfarbiges Prägen, das bei seitlichem Lichteinfall sichtbar ist.
• Texturmuster: Voronoi, hexagonal, Rändelung im Diamantmuster. Diese verbessern den Halt und verdecken gleichzeitig die Schichtlinien.
• Kartenhalter: Ein Schlitz auf der Rückseite, der für 1–2 Karten ausgelegt ist. Konstruieren Sie die Öffnung eng genug, damit die Karte bei täglicher Handhabung sitzen bleibt, aber locker genug, um sie mit einer Hand zu entnehmen.
• Ständer: Ein separates Einrastteil oder ein Living Hinge, das in den Hüllenkörper integriert ist.
• Schlüsselbandöse: Eine verstärkte Öffnung in einer Ecke für ein Handgelenkband.

Für TPU-Drucktechniken, die über Handyhüllen hinausgehen, finden Sie im Leitfaden zu TPU-Möbelfüßen dasselbe Material in verschiedenen Shore-Härten. Und für vollständige tragbare TPU-Projekte erweitert der Cosplay-Rüstungsleitfaden die Grenzen von TPU. Der GoPro-Halterungsleitfaden behandelt die TPU-Vibrationsdämpfung, falls Sie sich für flexibles Material für funktionale Fahrradzubehörteile interessieren.
