Wie optimiert man Modellnähte in QIDI Studio?

by AustinChloe

Mär 19, 25

Share this post

Improve 3D Printing Quality with Seam Optimization

Zusätzlich zum Spiral-Vasen-Modus muss jeder äußere Kreisbahn, die die Düse beim 3D-Druck durchläuft, einen Start- und einen Endpunkt haben. Dadurch entsteht an der Seite des Objekts eine Naht, die das Erscheinungsbild erheblich beeinträchtigt (wie in der Abbildung unten dargestellt).

Ein 3D-gedruckter bunter Kürbis mit Nähten an den Seiten, was das Erscheinungsbild erheblich beeinträchtigt.

Um die Gesamttextur und Druckgenauigkeit des Modells zu verbessern, bietet QIDI Studio ein spezielles Naht-Zeichenwerkzeug und Einstellungen für die Nahtposition, die dem Benutzer helfen, die Nahtposition während des Slicing-Prozesses zu verstecken und so ein feineres Druckergebnis zu erzielen.

Beispiel

Vor der Verwendung des Naht-Zeichenwerkzeugs sehen wir, dass sich die Naht auf der Vorderseite der Maske befindet, was das Erscheinungsbild erheblich beeinträchtigt.

Vor der Verwendung des Naht-Zeichenwerkzeugs befanden sich die Nähte des 3D-Druckers auf der Vorderseite der Maske, was sehr unschön war.

Nach dem Malen der Naht sehen wir, dass sich die Naht nun auf der Rückseite der Maske befindet und die Optik nicht beeinträchtigt.

Dieselbe 3D-gedruckte Maske nach der Verwendung des Naht-Zeichenwerkzeugs, wobei sich die Naht jetzt auf der Rückseite befindet, was ein verbessertes Erscheinungsbild zeigt.

Der in der obigen Abbildung gezeigte Modelleffekt wird durch das Malen von Nähten erzielt. Wenn Sie einen ähnlichen Effekt erzielen möchten, können Sie die folgenden Schritte befolgen.

Schritte

1.Wählen Sie das Modell aus, klicken Sie im Menü auf „Naht malen“ und gelangen Sie in die Oberfläche zum Malen von Nähten.

2.Malen Sie die Naht an der geeigneten Stelle des Modells.

3.Klicken Sie auf „Platte slicen“ und Sie werden feststellen, dass die Naht an der von uns gemalten Stelle erscheint.

Einstellungen der Nahtposition

In QIDI Studio können Sie aus vier Arten von Nahtpositionen wählen: Nächstgelegen, Ausgerichtet, Hinten und Zufällig. Diese können die Darstellung der Naht weiter optimieren.

Informationen zu den Funktionsweisen und Ausdrücken der Algorithmen in Bezug auf diese vier Nahtmodi finden Sie im QIDI Wiki:

https://wiki.qidi3d.com/en/software/qidi-slicer/print-settings/seam-position

Beispiel zur Optimierung der Nahtposition:

Schritte zur Optimierung der Modellnähte in QIDI Studio

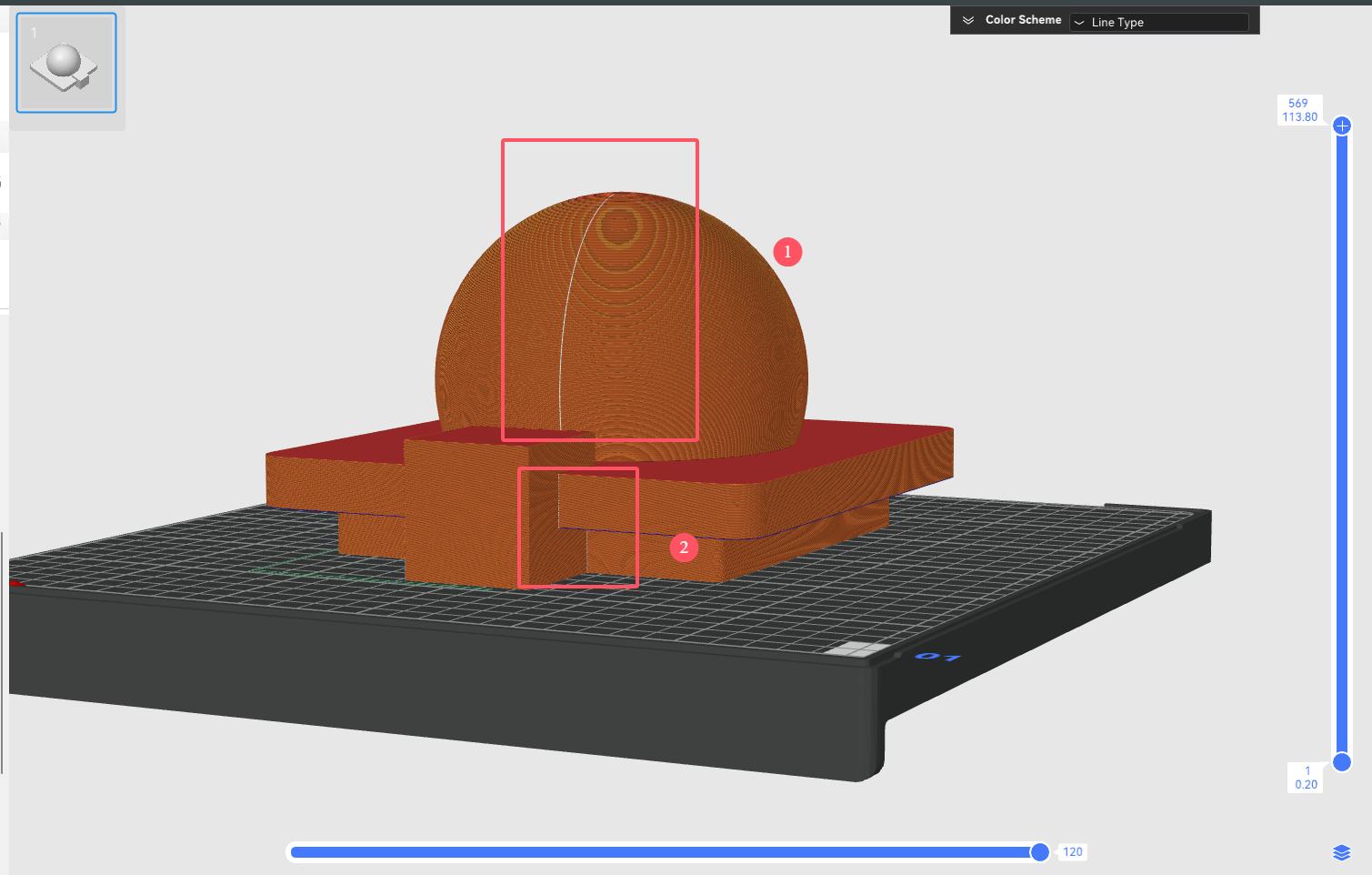

Problemanalyse: Wie in der obigen Abbildung dargestellt, sind die Nähte dieses Modells nach Verwendung des Nahtmodus „Ausgerichtet“ hauptsächlich in den Teilen 1 und 2 verteilt.

Teil 1: Die Naht befindet sich auf der Vorderseite des Modells, was die Optik beeinträchtigt. Sie sollte auf die Rückseite optimiert werden.

Teil 2: Die Nähte sind bereits an den konkaven Eckpunkten versteckt und verhalten sich gut, daher ist keine Optimierung erforderlich.

Optimierungsschritte: Verwenden Sie das Naht-Zeichenwerkzeug, um die Naht auf die Rückseite der Kugel zu malen, und slicen Sie dann. Wir stellen fest, dass die Nähte auf der Vorderseite des Modells verschwunden sind.

Abschließend

Durch die oben genannten Anleitungen und Einführungen können Sie die Modellnähte und das Erscheinungsbild in QIDI Studio effektiv optimieren. Die Nahtoptimierung kann auch die Stabilität der Gesamtstruktur verbessern und bietet Ihnen eine solide Unterstützung für die Erstellung hochwertigerer 3D-Druckwerke.
