Wie man das Druckbett eines 3D-Druckers nivelliert

by Waylinl

Mai 25, 24

Share this post

Das Druckbett ist die flache Oberfläche, auf der Ihr 3D-Druck Schicht für Schicht aufgebaut wird. Wenn es nicht eben ist, kann Ihr Druck ungleichmäßig werden, sich verziehen oder sogar völlig misslingen. Deshalb werden wir in diesem Blogbeitrag darauf eingehen, warum die Bettenivellierung so wichtig ist, wie Sie erkennen können, wann Ihr Bett angepasst werden muss, und Ihnen eine foolproof-Anleitung geben, wie Sie Ihr Bett genau richtig nivellieren.

Welche Rolle spielt das Druckbett beim 3D-Druck?

Das Druckbett, auch als Bauplatte bekannt, ist eine entscheidende Komponente im 3D-Druckprozess. Es ist die flache Oberfläche, auf der Ihr 3D-gedrucktes Objekt Schicht für Schicht aufgebaut wird. Das Druckbett bietet eine stabile Grundlage, auf der Ihr Objekt während des Aufbaus haften kann.

Ein ebenes Druckbett stellt sicher, dass die erste Schicht Ihres Drucks gleichmäßig über die gesamte Oberfläche aufgetragen wird. Diese erste Schicht ist entscheidend, da sie als Basis für den Rest Ihres Objekts dient. Wenn das Druckbett nicht eben ist, kann die erste Schicht möglicherweise nicht richtig haften, was zu verschiedenen Problemen wie Verzug, Verschiebung oder sogar Ablösung von der Bauplatte während des Druckvorgangs führen kann.

Ein unebenes Druckbett kann zu Unregelmäßigkeiten in der Dicke der Schichten Ihres Objekts führen und dessen Gesamtqualität sowie strukturelle Integrität beeinträchtigen. Indem Sie sicherstellen, dass Ihr Druckbett eben ist, schaffen Sie eine stabile und zuverlässige Oberfläche für den Aufbau Ihres Objekts, was letztendlich zu einem erfolgreichen und hochwertigen 3D-Druckerlebnis führt.

Wie erkennen Sie, wann das Bett Ihres 3D-Druckers nivelliert werden muss

Okay, Sie fragen sich vielleicht: "Woher weiß ich, wann das Bett meines 3D-Druckers nivelliert werden muss?" Keine Sorge, es gibt einige verräterische Anzeichen, auf die Sie achten können:

Schritt 1. Die erste Schicht sieht ungleichmäßig aus

Wenn Sie einen Druck starten, schauen Sie sich die erste Schicht genau an. Wenn einige Teile dicker oder dünner aussehen als andere oder wenn die Schicht ungleichmäßig aufgetragen wird, ist das ein sicheres Zeichen dafür, dass Ihr Bett nivelliert werden muss. Die erste Schicht sollte auf dem gesamten Bett glatt und gleichmäßig sein.

Schritt 2. Ihre Drucke haften nicht

Ein weiteres Zeichen für ein Bett, das nivelliert werden muss, ist, wenn Ihre Drucke einfach nicht auf dem Bett haften. Wenn das Filament keinen guten Halt auf dem Bett bekommt, kann sich Ihr Druck während des Aufbaus anheben oder verziehen. Das ist ein sicheres Zeichen dafür, dass es Zeit ist, die Nivellierwerkzeuge auszupacken und das Bett schön eben zu machen.

Wenn das Filament keinen guten Halt auf dem Bett bekommt, kann sich Ihr Druck während des Aufbaus anheben oder verziehen.

Schritt 3. Uneinheitliche Schichthöhen

Wenn Ihr Bett uneben ist, stellen Sie möglicherweise fest, dass die Schichten Ihres Drucks nicht alle die gleiche Höhe haben. Einige könnten zu dünn zusammengedrückt sein, während andere zu dick sind. Dies kann das Gesamtbild und die Qualität Ihres Drucks beeinträchtigen und sogar die Präzision und Genauigkeit der Abmessungen Ihres Objekts beeinflussen. Wenn Sie dieses Problem feststellen, ist es definitiv Zeit für eine Nivelliersitzung.

Benötigte Werkzeuge für die Nivellierung des 3D-Druckerbetts

Bevor Sie mit der Nivellierung Ihres 3D-Druckerbetts beginnen, stellen Sie sicher, dass Sie diese Werkzeuge bereit haben:

Das Nötigste

Zunächst benötigen Sie ein dünnes Stück Papier. Ein Haftnotiz oder ein normales Stück Druckerpapier reicht aus. Dies wird Ihr treues Werkzeug sein, um den Abstand zwischen Düse und Bett genau einzustellen.

Als nächstes besorgen Sie sich Ihre Schraubendreher oder Inbusschlüssel. Damit drehen Sie die Nivellierknöpfe oder -schrauben an Ihrem 3D-Druckerbett. Überprüfen Sie, ob Sie die richtige Größe für Ihr spezifisches Druckermodell haben.

Zusätzlich hilfreiche Gegenstände

Obwohl nicht unbedingt erforderlich, können Handschuhe beim Nivellieren des Betts sehr praktisch sein. Sie schützen Ihre Hände vor dem heißen Bett und verhindern, dass Hautöle auf die Bauplatte gelangen, was die Haftung Ihrer Drucke erschweren kann.

Ein weiterer hilfreicher Gegenstand, den Sie bereithalten sollten, sind Reinigungsmittel. Etwas Isopropylalkohol (Reinigungsalkohol) und ein sauberes, fusselfreies Tuch können verwendet werden, um Ihre Düse und Ihr Druckbett vor dem Nivellieren kurz zu reinigen. Dieser zusätzliche Schritt kann dazu beitragen, die besten Ergebnisse zu erzielen.

Vorbereitung auf den Nivellierungsprozess des 3D-Druckers

Die Nivellierung des Betts Ihres 3D-Druckers ist entscheidend für hochwertige Drucke. Aber bevor Sie loslegen, ist es wichtig, einige vorbereitende Schritte zu unternehmen:

Reinigen Sie die Düse und das Druckbett: Verwenden Sie etwas Reinigungsalkohol und ein sauberes Tuch, um Schmutz, Staub oder Filamentreste von der Düse und der Bauplatte zu wischen. Dies hilft, eine glatte Oberfläche für den Druck zu gewährleisten.
Heizen Sie das Bett auf: Schalten Sie Ihren 3D-Drucker ein und stellen Sie die Betttemperatur auf die gleiche Temperatur ein, die Sie normalerweise zum Drucken verwenden. Dies berücksichtigt jegliche Ausdehnung des Betts beim Erhitzen, die den Nivellierungsprozess beeinflussen kann.
Bewegen Sie den Druckkopf und deaktivieren Sie die Motoren:Wählen Sie auf dem Bedienfeld Ihres 3D-Druckers die Option "Auto-Home". Dadurch wird der Druckkopf in seine Ausgangsposition bewegt. Deaktivieren Sie dann die Schrittmotoren. Dies ermöglicht es Ihnen, den Druckkopf ohne Widerstand der Motoren manuell zu bewegen.

Nachdem diese Vorbereitungsschritte abgeschlossen sind, können Sie mit der ordnungsgemäßen Nivellierung Ihres 3D-Druckerbetts beginnen.

Manuelle Bettenivellierung Schritt für Schritt

Nachdem Ihr Drucker nun vorbereitet und bereit ist, gehen wir den eigentlichen Prozess der manuellen Nivellierung des Betts durch:

1. Positionieren Sie die Düse

Bewegen Sie den Druckkopf mit dem Einstellknopf oder dem Menü Ihres 3D-Druckers zu einer Ecke der Bauplatte. Die Düse sollte etwa die Dicke einer Münze (ca. 1-2 mm) über der Bettoberfläche haben.

2. Justieren Sie die erste Ecke

Nehmen Sie ein normales Stück Druckerpapier oder einen Haftnotiz und schieben Sie es zwischen Düse und Bettoberfläche. Drehen Sie langsam den Nivellierknopf oder die Schraube für diese Ecke nach oben oder unten, bis Sie einen leichten Widerstand spüren, wenn Sie das Papier hin und her bewegen. Die Düse sollte das Papier gerade noch festhalten.

3. Überprüfen Sie die restlichen Ecken

Bewegen Sie nun den Druckkopf zu jeder der verbleibenden Ecken des Betts. Schieben Sie an jeder Ecke das Papier darunter und justieren Sie den Nivellierknopf dieser Ecke, bis Sie den gleichen leichten Papierwiderstand erhalten.

4. Überprüfen Sie die Mitte

Sobald die Ecken eingestellt sind, führen Sie die Düse zur Mitte des Betts und führen Sie das Papier erneut ein. Wenn sich der Widerstand fester oder lockerer anfühlt als an den Ecken, nehmen Sie kleine Anpassungen an den nächstgelegenen Eckenknöpfen vor, bis die Mitte übereinstimmt.

5. Wiederholen und verfeinern

Gehen Sie zurück und überprüfen Sie jede Ecke und die Mittelposition erneut. Nehmen Sie alle kleineren Anpassungen vor, die erforderlich sind, bis das Papier mit identischem Widerstand über die gesamte Bettoberfläche gleiten kann.

6. Führen Sie einen Testdruck durch

Wenn Sie sicher sind, dass das Bett gleichmäßig nivelliert ist, führen Sie einen kleinen Testdruck einer einfachen Form oder eines Musters durch. Dies wird bestätigen, ob Ihre Nivellieranpassungen erfolgreich waren.

Nehmen Sie sich Zeit für diesen Prozess – ein gleichmäßig nivelliertes Bett schafft die Voraussetzung für stets reibungslose, hochwertige 3D-Drucke.

Komfort der automatischen Bettenivellierung

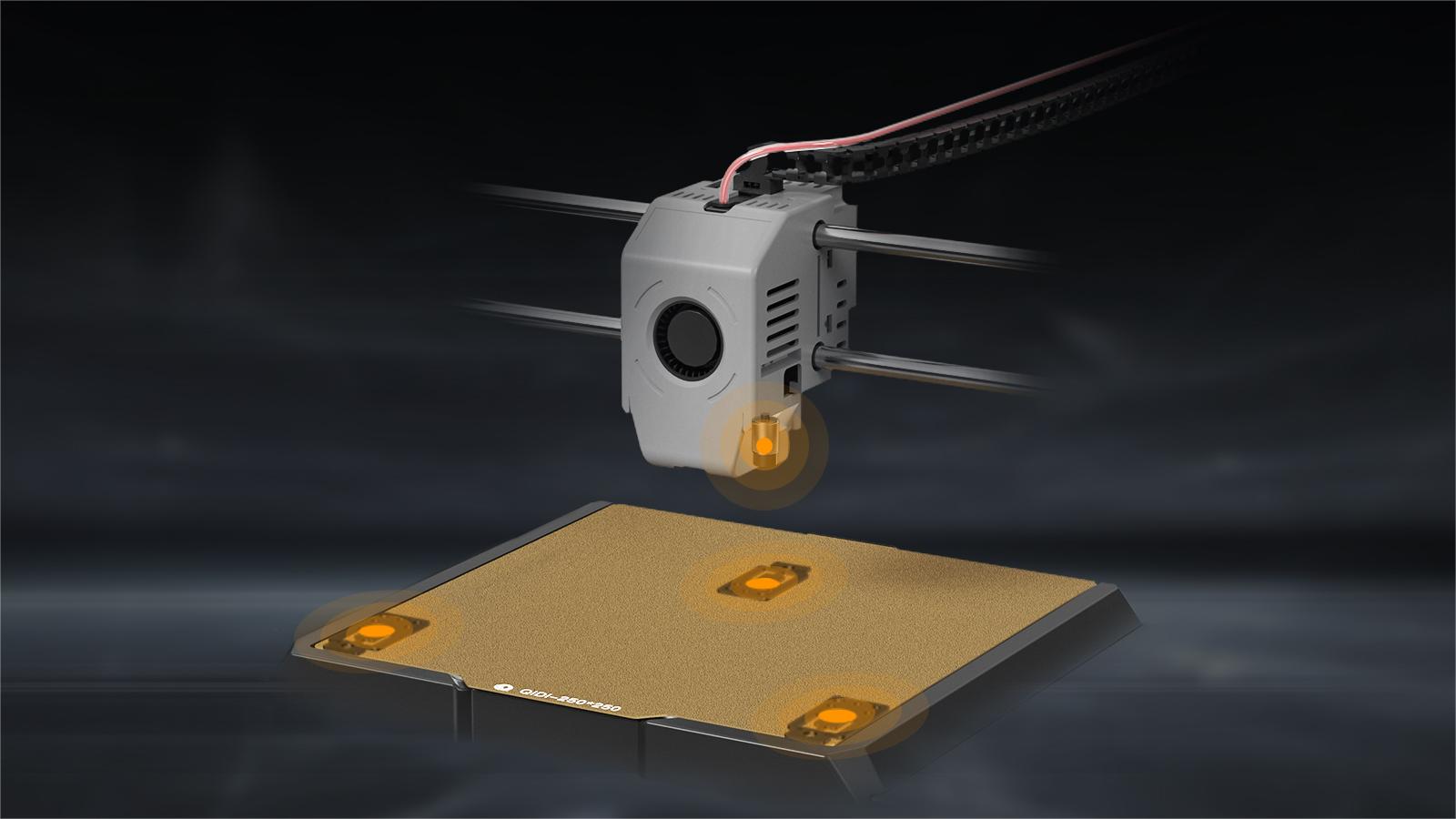

Viele moderne 3D-Drucker, einschließlich Modelle von QIDI Tech, verfügen über eine praktische Funktion namens automatische Bettenivellierung (ABL). Diese Technologie nimmt einen Großteil der manuellen Arbeit ab, um sicherzustellen, dass Ihr Bett perfekt eben ist.

Wie es funktioniert

Anstatt Knöpfe an jeder Ecke zu justieren, verwendet ABL Sensoren, um die Topologie der Bettoberfläche zu erfassen. Die Sensoren tasten zahlreiche Punkte ab und erstellen ein digitales Netzdreiecksmodell, das alle hohen oder niedrigen Stellen berücksichtigt. Diese Netzdaten werden dann verwendet, um während des Drucks die Z-Achsen-Bewegungen subtil anzupassen, um ein unebenes Bett auszugleichen.

Der Hauptvorteil ist eine gleichmäßigere Haftung der ersten Schicht über die gesamte Bauplatte, was zu höheren Erfolgsraten und besserer Gesamtdruckqualität führt.

Ignorieren Sie es nicht vollständig

Obwohl die automatische Bettenivellierung äußerst praktisch ist, ist sie keine Einstellung, die man einfach vergessen kann. Die Sensoren können im Laufe der Zeit ungenau werden, beispielsweise durch Schmutzansammlungen oder mechanische Verschiebungen.

Es ist eine gute Praxis, auch bei Druckern mit ABL-Systemen regelmäßig manuelle Bettenivellierungsprüfungen durchzuführen. Dies stellt sicher, dass das automatisierte System korrekt arbeitet, und ermöglicht es Ihnen, bei Problemen erforderliche Anpassungen an den physischen Knöpfen vorzunehmen.

Empfehlungen zur Aufrechterhaltung eines ebenen Betts

Auch nachdem Sie Ihr Bett richtig nivelliert haben, gibt es einige Dinge zu beachten, um diese ideale Einstellung über einen längeren Zeitraum beizubehalten:

Regelmäßige Überprüfungen sind entscheidend

Machen Sie es sich zur Gewohnheit, die Ebenheit Ihres Betts mindestens einmal pro Woche oder sogar vor jedem längeren Druckauftrag zu überprüfen. Wenn Sie Anzeichen von ungleichmäßigen Schichten oder schlechter Haftung an Ihren Drucken bemerken, ist das ein sicheres Zeichen dafür, dass Sie neu nivellieren müssen. Die Einstellungen können sich langsam verändern, ohne dass Sie es merken.

Schaffen Sie eine stabile Umgebung

Zugluft, Vibrationen und Temperaturschwankungen können alle im Laufe der Zeit zu einer allmählichen Verformung des Betts beitragen. Versuchen Sie, diese Variablen zu minimieren, indem Sie Ihren 3D-Drucker in einem Raum ohne Lüftungsöffnungen, Fenster, direkt auf das Gerät blasende Heizungen/Klimaanlagen oder Bereichen mit starkem Fußgängerverkehr, die Vibrationen verursachen könnten, aufstellen.

Seien Sie vorsichtig beim Entfernen von Drucken

Wenn Sie ein fertiges Objekt von der Bauplatte lösen, gehen Sie sehr langsam und vorsichtig vor. Versuchen Sie, die Oberfläche nicht zu verdrehen, zu verwinden oder zu biegen. Verwenden Sie ein Werkzeug wie einen Spachtel, um Kratzer auf dem Bett zu vermeiden. Der Entfernungsprozess kann das Bett manchmal aus der Nivellierung bringen, wenn Sie nicht äußerst vorsichtig sind.

Nach dem Umstellen neu überprüfen

Immer wenn Sie Ihren 3D-Drucker an einen anderen Ort bewegen müssen, auch nur quer durch den Raum, planen Sie, das Bett zu nivellieren, sobald es am neuen Platz steht. Die Vibrationen und Erschütterungen während des Transports können die präzise Ausrichtung des Betts leicht stören.

Überprüfen Sie die Bettoberfläche regelmäßig

Alle paar Monate sollten Sie Ihre Druckoberfläche genau auf Anzeichen von Beschädigungen, Verformungen oder Problemen mit der Beschichtung/Haftung untersuchen. Ein beeinträchtigtes Bett bleibt nie eben. Ersetzen oder reparieren Sie die Oberfläche bei Bedarf.

Fortgeschrittene Tipps und Tricks

Wenn Sie mehr Erfahrung mit der Bettenivellierung sammeln, möchten Sie vielleicht einige fortgeschrittene Techniken erkunden, um Ihre Druckqualität weiter zu verbessern:

Feinabstimmung der Z-Achsen-Höhe

Selbst bei einem perfekt ebenen Bett müssen Sie möglicherweise noch die genaue Höhe zwischen Düse und Bauplatte anpassen. Der richtige Abstand dieses winzigen Spalts stellt sicher, dass das Filament mit der idealen Dicke für diese erste Schicht in das Bett gedrückt wird.

Viele Drucker verfügen über eine "Babystepping"- oder "Z-Offset"-Einstellung, mit der Sie die Z-Achse in winzigen Schritten anheben oder absenken können. Sie können auch Ihre Slicer-Software verwenden, um die anfängliche Schichthöhe auf Mikrometerebene fein abzustimmen.

Umgang mit kniffligen Nivellierungsproblemen

Wenn Sie das Bett einfach nicht nivelliert bekommen, egal was Sie tun, gehen Sie einen Schritt zurück und überprüfen Sie systematisch ein paar Dinge:

Überprüfen Sie die Bauplatte auf Verformungen oder Beschädigungen
Stellen Sie sicher, dass die Oberfläche sauber ist und die Beschichtung richtig haftet
Überprüfen Sie die Mechanik des Druckers auf Blockaden, lose Teile oder Ausrichtungsprobleme

Für jedes Problem gibt es eine Lösung, wenn Sie geduldig die Fehlersuche betreiben.

Die entscheidende Kunst der Nivellierung des 3D-Druckerbetts meistern

Eine perfekt ebene Bauplatte zu erreichen, ist eine unverzichtbare Fähigkeit für jeden, der sich ernsthaft mit dem 3D-Druck beschäftigt. Dieser Leitfaden hat behandelt, warum die Bettenivellierung wichtig ist, wie Sie erkennen, wann Anpassungen erforderlich sind, und Schritt-für-Schritt-Anleitungen für manuelle und automatische Nivellierungsverfahren bereitgestellt. Mit etwas Übung mit diesen Methoden werden Sie jedes Mal makellose erste Schichten und optimale Druckqualität erzielen. Zögern Sie nicht, auf das umfangreiche Wissen der 3D-Druck-Community zurückzugreifen, während Sie Ihre Fähigkeiten in der Bettenivellierung weiter verfeinern. Viel Spaß beim Drucken!
