Eine Anleitung zum Drucken des 3DBenchy und zur Interpretation der Ergebnisse

Die 3DBenchy ist ein beliebtes 3D-Modell eines kleinen Bootes, das zum Testen und Benchmarking von 3D-Druckern verwendet wird. Es wurde von Creative Tools entwickelt, um die Leistung eines Druckers bei vielen verschiedenen Herausforderungen auf einmal schnell zu überprüfen. In einem einzigen, kurzen Druck bewertet es entscheidende Funktionen wie Maßhaltigkeit, Kühlung und die Fähigkeit, Brücken zu drucken. Da das Modell ohne jegliche Stützen gedruckt wird, zeigt das Ergebnis, was Ihr Drucker eigenständig leisten kann. Dieser Leitfaden bietet einfache Schritte zum Drucken eines Benchys, zur Analyse des Ergebnisses und zur Behebung häufiger Druckqualitätsprobleme.

Wie man einen Basis-3DBenchy druckt

Bevor Sie die Ergebnisse analysieren können, benötigen Sie einen Benchmark-Druck. Dieser Prozess umfasst die Verwendung der offiziellen Datei und Standardeinstellungen, um eine gute Vergleichsbasis zu schaffen.

Laden Sie das offizielle Modell herunter

Stellen Sie zunächst sicher, dass Sie die offizielle 3DBenchy-Datei verwenden. Die Verwendung des standardisierten Modells ist wichtig, damit Sie Ihre Ergebnisse genau mit anderen Benchmarks vergleichen können. Sie können die offizielle STL-Datei direkt von Quellen wie Printables, Thingiverse oder der offiziellen 3DBenchy.com-Website herunterladen.

Basis-Slicer-Einstellungen für PLA

Das Ziel des ersten Drucks ist es, die Standardleistung Ihres Druckers zu testen, nicht sofort ein perfektes Modell zu produzieren. Verwenden Sie diese Basis-Einstellungen in Ihrem Slicer ohne umfangreiche Anpassungen.

• Schichthöhe: 0,2 mm
• Füllung: 10–20 % mit Gitter- oder Gyroid-Muster
• Druckgeschwindigkeit: 50 mm/s
• Düsentemperatur: 200–210 °C oder gemäß der Empfehlung des Filamentherstellers
• Betttemperatur: ~60 °C für PLA
• Kühlventilator: 100 % Geschwindigkeit nach den ersten Schichten

Sie müssen alle Stützen und Haftungshilfen wie Rafts oder Brims deaktivieren. Die 3DBenchy wurde speziell entwickelt, um die Fähigkeit des Druckers zu testen, diese Herausforderungen eigenständig zu bewältigen.

Prüfliste vor dem Druck

Einige einfache Überprüfungen vor dem Start können häufige Fehler verhindern.

• Stellen Sie sicher, dass das Druckbett nivelliert und sauber ist. Ein nicht nivelliertes Bett ist eine Hauptursache für Druckfehler.
• Überprüfen Sie, ob das Filament richtig eingelegt ist und die Spule frei von Verwicklungen ist.
• Vergewissern Sie sich, dass die Düse sauber und frei von alten Filamentrückständen ist.

Sobald alles bereit ist, starten Sie den Druck. Beobachten Sie die erste Schicht sorgfältig, da ihre Qualität für den Rest des Drucks entscheidend ist.

Wie man die Ergebnisse Ihres 3DBenchy interpretiert

Nachdem Ihr Benchy gedruckt ist, ist es Zeit für eine detaillierte Inspektion. Jedes Merkmal des Bootes ist darauf ausgelegt, einen bestimmten Aspekt der Leistung Ihres Druckers zu testen.

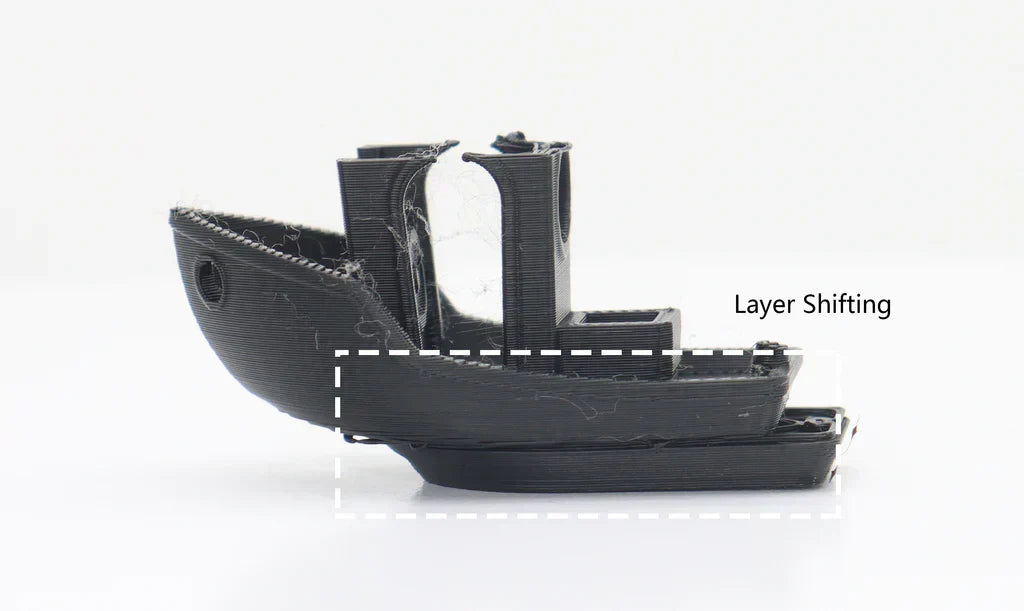

Der Rumpf: Verzug, Klingeln und Schichtkonsistenz

Der Rumpf ist der größte Einzelteil des Modells und verrät viel über die allgemeine Druckqualität. Untersuchen Sie ihn auf Schichtkonsistenz, Geisterbilder (auch Klingeln genannt) und Verzug. Ein gutes Ergebnis ist ein Rumpf mit glatten, gleichmäßigen Seiten und einem scharfen Bug, der nicht durchhängt. Es sollten keine Anzeichen von Anheben oder Verzug an den Ecken zu sehen sein, an denen das Boot das Druckbett berührte.

Häufige Probleme sind sichtbare horizontale Linien oder Bänder, die auf ein mechanisches Problem mit der Z-Achse (Z-Wackeln) hinweisen können. Nach Ecken auftretende Rippel sind ein Zeichen für Klingeln, das oft durch Rahmenvibrationen verursacht wird. Wenn sich der Rumpf vom Bett angehoben hat, liegt ein Problem mit der Betthaftung oder Verzug vor.

Durchhängende Überhänge und Brücken: Kühleffizienz

Die steile Kurve des Bugs und die Bögen der Kabine testen die Bauteilkühlung Ihres Druckers. Das flache Dach der Kabine, das über offener Luft gedruckt wird, testet speziell die Brückenbildung. Bei diesen Merkmalen ist ein gutes Ergebnis eine glatte, nach unten gekrümmte Oberfläche mit minimalem Durchhängen, Aufrollen oder unordentlichen Linien auf der Unterseite.

Wenn Sie Durchhängen oder fadenziehende Unordnung unter den Überhängen und Brücken sehen, ist dies ein klares Zeichen für unzureichende Kühlung, das heißt, das Filament verfestigte sich nicht schnell genug, um seine Form zu halten. Zu schnelles Drucken oder eine zu hohe Temperatur können ebenfalls zu diesem Problem beitragen.

Verformter Schornstein und Details: Auflösung kleiner Merkmale

Der kleine, zylindrische Schornstein und die feinen Details wie das Steuerrad testen, wie gut Ihr 3D-Drucker mit kleinen Konturen umgeht und feine Details wiedergibt. Der Schornstein sollte perfekt rund sein mit einem sauberen vertikalen Profil. Das Steuerrad sollte deutlich erkennbar sein, und der Text auf dem hinteren Namensschild sollte lesbar sein.

Ein deformierter oder verklebter Schornstein resultiert oft aus einem Wärmestau aufgrund sehr kurzer Schichtzeiten. Wenn die feinen Details zusammengeschmolzen oder unlesbar sind, deutet dies darauf hin, dass Ihre Druckgeschwindigkeit möglicherweise zu hoch ist oder Ihre Kühlung für solche filigranen Arbeiten nicht effektiv genug ist.

Fadenbildung und Oberflächenlücken: Retraktion und Extrusion

Die Fensterrahmen, Türen und oberen Decksflächen geben Einblick in Retraktion, Präzision und Extrusionsqualität. Die Kanten der Fenster sollten scharf sein, ohne Kunststofffäden, die über die Lücken gespannt sind. Die oberen Oberflächen wie das Deck sollten glatt und fest sein, ohne Lücken zwischen den Linien.

Fadenbildung oder "Spinnweben" über Öffnungen sind klassische Anzeichen für schlecht kalibrierte Retraktionseinstellungen. Lücken oder Löcher auf den oberen Oberflächen deuten auf Unterextrusion hin (kalibrieren Sie Ihre E-Schritte oder Durchflussrate), während eine raue, vernarbte Textur Überextrusion bedeuten kann.

Wie man die von Ihrem 3DBenchy aufgedeckten Probleme behebt

Ein fehlerhafter Benchy ist kein Versagen, sondern ein Diagnosewerkzeug. Nutzen Sie seine Unvollkommenheiten, um Ihre Kalibrierungsbemühungen zu leiten.

Fadenbildung und Austreten

Wenn Sie kleine Fäden oder "Spinnweben" zwischen Teilen Ihres Drucks sehen, deutet dies in der Regel auf ein Retraktionsproblem hin. Der beste Ausgangspunkt ist die Anpassung der Retraktionsdistanz und -geschwindigkeit in Ihrem Slicer. Es hilft auch, Ihre Düsentemperatur schrittweise um einige Grad zu senken. Schließlich stellen Sie sicher, dass Ihr Filament trocken ist – feuchtes Filament neigt zum Austreten und zur Fadenbildung.

Verzug und schlechte Betthaftung

Wenn sich die Ecken des Bootes vom Druckbett abheben, liegt das fast immer an einem Problem mit der ersten Schicht. Nivellieren Sie zuerst Ihr Bett neu und überprüfen Sie, ob Ihr Z-Versatz korrekt eingestellt ist. Eine super saubere Bauoberfläche ist ebenfalls entscheidend, also wischen Sie sie gründlich mit Isopropylalkohol oder Seife und Wasser ab. Wenn es immer noch nicht haftet, versuchen Sie, die Betttemperatur etwas zu erhöhen oder bei Ihrem nächsten Druck eine Haftschicht (Brim) zu verwenden.

Schlechte Überhänge und Brücken

Wenn die Unterseiten des steilen Bugs oder des Kabinendachs unordentlich und durchhängend aussehen, erhält Ihr Druck nicht genug Kühlung. Die Hauptlösung besteht darin, die Geschwindigkeit Ihres Bauteilkühlventilators im Slicer zu erhöhen. Ein etwas langsameres Drucken und eine Senkung der Düsentemperatur können ebenfalls Wunder bewirken, da sie dem Kunststoff Zeit zum Aushärten geben, bevor er durchhängen kann.

Inkonsistente Schichten (Z-Wackeln)

Auffällige horizontale Linien oder Bänder am Rumpf deuten in der Regel auf ein mechanisches Problem hin. Untersuchen Sie die Z-Achsen-Stangen genau auf Schmutz oder alles, was ihre reibungslose Bewegung behindert; reinigen und schmieren Sie sie bei Bedarf. Es ist auch eine gute Idee, sicherzustellen, dass der Rahmen des Druckers stabil ist und alle Hauptschrauben und Riemen fest angezogen sind, um Vibrationen zu reduzieren.

Lücken, Kleckse und Extrusionsprobleme

Wenn Sie Lücken zwischen Ihren Drucklinien (Unterextrusion) sehen oder die Oberfläche rau und verklebt aussieht (Überextrusion), fördert Ihr Drucker nicht die richtige Kunststoffmenge. Beginnen Sie mit der Kalibrierung der E-Schritte Ihres Extruders, damit er Filament genau fördert. Danach können Sie die Durchflussrate (oder den Extrusionsmultiplikator) in Ihrem Slicer für finale Anpassungen optimieren. Wenn Sie immer noch Probleme haben, könnte es an der Zeit sein, auf eine teilweise verstopfte Düse zu prüfen.

Wenden Sie die Lehren aus Ihrem 3DBenchy an!

Ihr erster 3DBenchy liefert einen wichtigen Datenpunkt – eine Karte der aktuellen Leistung Ihres Druckers. Gehen Sie die Kalibrierung als iterativen Prozess an. Nehmen Sie jeweils nur eine Anpassung vor und drucken Sie dann den Benchy erneut, um die spezifische Wirkung dieser Änderung zu sehen. Dieser methodische Ansatz ist der Schlüssel zur Verbesserung der Druckleistung. Die Lehren aus diesem kleinen Boot werden sich in höherer Qualität und größerer Zuverlässigkeit für alle Ihre zukünftigen 3D-Druckprojekte niederschlagen.
