Ihr Leitfaden zur Behebung von Unterextrusion bei einem 3D-Drucker

Sie haben stundenlang auf Ihren Druck gewartet, nur um ihn von der Bauplatte zu nehmen und Enttäuschung zu erleben. Es ist eines der häufigsten und frustrierendsten Probleme beim 3D-Druck: Das Modell ist schwach, voller Lücken und hat eine raue, fadenziehende Textur. Dieses Problem hat einen Namen: Unterextrusion.

Glücklicherweise ist es fast immer behebbar. Unterextrusion hat mehrere mögliche Ursachen, aber Sie können sie mit einem logischen, schrittweisen Ansatz diagnostizieren und lösen. Dieser Leitfaden führt Sie durch diesen Prozess, von einfachen Softwareprüfungen bis hin zur wesentlichen Hardware-Wartung, damit Ihr 3D-Drucker wieder einwandfrei läuft.

Was ist Unterextrusion beim 3D-Druck und wie erkennt man sie?

Einfach ausgedrückt tritt Unterextrusion auf, wenn Ihr 3D-Drucker nicht in der Lage ist, die für den Auftrag erforderliche Filamentmenge zu fördern. Der Drucker bewegt sich entlang des richtigen Pfads, trägt jedoch nicht genug Material auf, was zu einem ausgehungert aussehenden Druck führt. Dies beeinträchtigt das Erscheinungsbild eines Modells und, noch wichtiger, seine strukturelle Festigkeit.

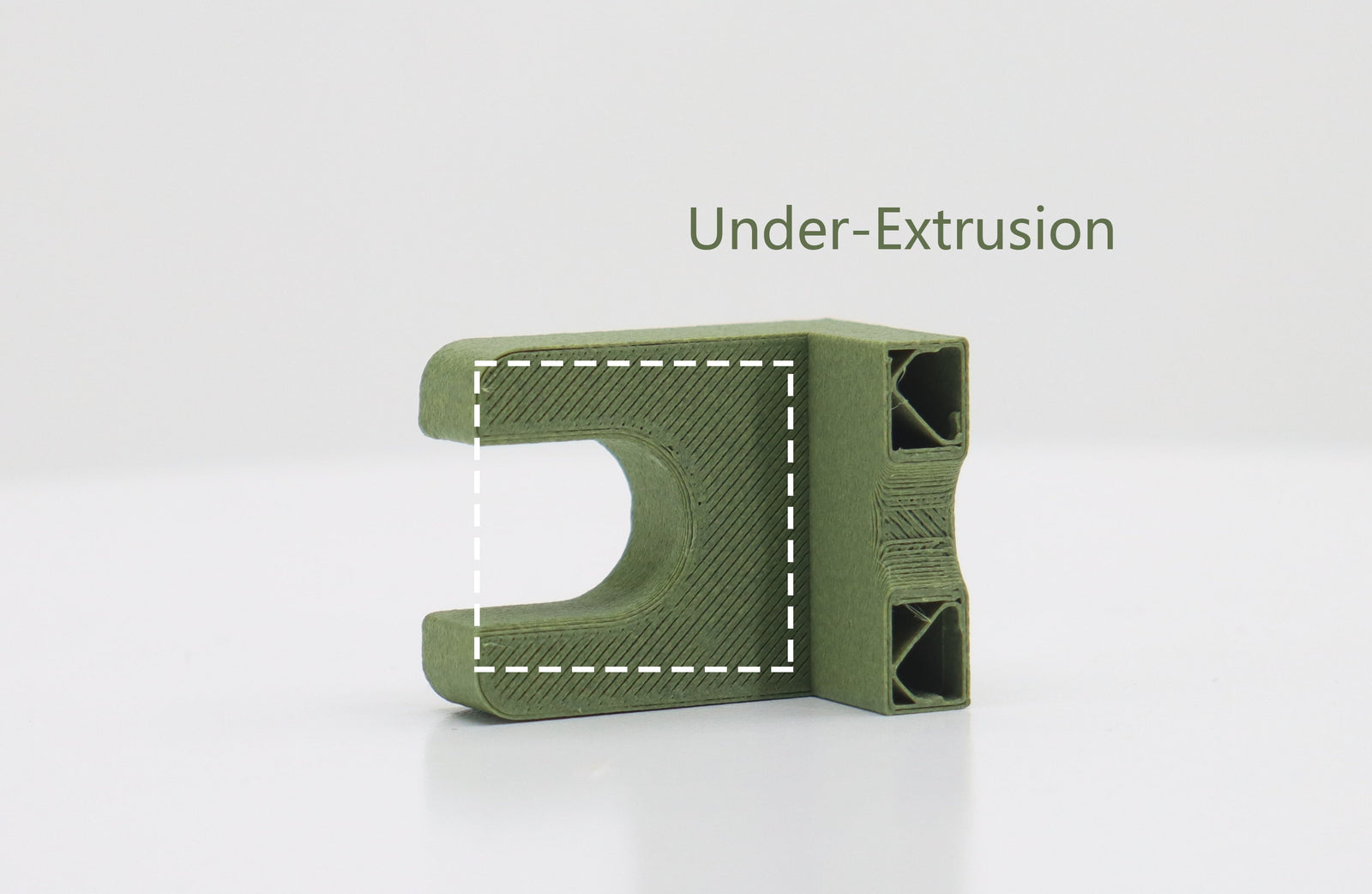

Hier sind die klassischen Anzeichen eines unterextrudierenden 3D-Druckers:

• Lücken zwischen den Schichten.
• Vollständig fehlende Schichten.
• Sehr dünne, fadenförmige oder unvollständige Füllstrukturen.
• Eine raue, löchrige oder von Löchern übersäte Oberflächentextur.
• Drucke, die sich merklich spröde und schwach anfühlen.

Beginnen Sie hier: Verursachen Ihre Slicer-Einstellungen die Unterextrusion?

Bevor Sie ein Werkzeug in die Hand nehmen, überprüfen Sie immer Ihre Slicer-Einstellungen. Dies ist der beste Ausgangspunkt, da die Korrekturen schnell und einfach sind und oft das gesamte Problem lösen. Eine falsche Einstellung in Ihrer Slicing-Software ist eine häufige Ursache für Probleme beim 3D-Druck.

Ist die Hardware Ihres 3D-Druckers das Problem?

Wenn Sie bestätigt haben, dass Ihre Slicer-Einstellungen korrekt sind und das Problem weiterhin besteht, besteht der nächste Schritt darin, die physische Hardware Ihres 3D-Druckers zu inspizieren. Diese mechanischen Probleme sind sehr häufige Ursachen für schlechte Extrusion.

Prüfen Sie auf eine verstopfte Düse

• Worauf Sie achten sollten: Eine teilweise Verstopfung ist häufiger als eine vollständige. Sie können sehen, wie sich das 3D-Drucker-Filament beim Austritt aus der Düse zur Seite krümmt, oder Sie spüren einen erhöhten Widerstand, wenn Sie das Filament manuell durch die Düse schieben.
• Lösung: Führen Sie einen "Kaltabzug" durch. Erhitzen Sie die Düse, schieben Sie manuell etwas Filament durch, lassen Sie es etwa zur Hälfte abkühlen und ziehen Sie es dann fest wieder heraus. Dies zieht oft alle Rückstände mit heraus.

Überprüfen Sie die Extrudereinheit

• Worauf Sie achten sollten: Das Hobs-Zahnrad (das mit den Zähnen) kann mit Kunststoffstaub verstopft sein, wodurch es rutscht. Der Spannarm kann auch zu locker oder zu fest sein.
• Lösung: Verwenden Sie eine kleine Messingbürste, um Rückstände aus den Zähnen des Zahnrads zu entfernen. Stellen Sie die Spannschraube so ein, dass das Zahnrad einen festen, aber nicht zerdrückenden Halt auf dem Filament hat.

Überprüfen Sie den Filamentpfad

• Worauf Sie achten sollten: Verwicklungen auf der Spule oder ein Bowden-Schlauch (falls vorhanden), der scharf gebogen, geknickt oder innen sichtbar abgenutzt ist.
• Lösung: Stellen Sie sicher, dass sich die Spule frei drehen kann. Wenn Sie ein Bowden-System haben, überprüfen und beseitigen Sie enge Biegungen. Erwägen Sie, den PTFE-Schlauch zu ersetzen, wenn er abgenutzt aussieht.

Könnte Ihr Filament der versteckte Übeltäter Ihres 3D-Druckproblems sein?

Wenn Ihre Software- und Hardwareprüfungen in Ordnung sind, könnte das Filament selbst die Ursache des Problems sein. Filament von geringer Qualität oder schlecht gelagertes Filament kann die verborgene Ursache vieler 3D-Druckprobleme sein.

Problem: Durchmesserinkonsistenz

• Symptom: Die Extrusion sieht ungleichmäßig aus, wobei einige Teile besser aussehen als andere.
• Lösung: Verwenden Sie einen digitalen Messschieber, um das Filament an mehreren Stellen entlang seiner Länge zu messen. Wenn der Durchmesser stärker als die vom Hersteller angegebene Toleranz (z. B. ±0,03 mm) variiert, ist das Filament von geringer Qualität und sollte ersetzt werden.

Problem: Feuchtes Filament

• Symptom: Sie hören während des Druckens ein deutliches Knistern oder Knallen aus der Düse. Die Druckoberfläche sieht rau aus und weist eine schlechte Schichthaftung auf.
• Lösung: Verwenden Sie einen speziellen Filamenttrockner, um die Feuchtigkeit gemäß den Anweisungen des Herstellers aus der Spule zu entfernen. Die Lagerung von Filament in einem luftdichten Behälter mit Trockenmittel kann dieses Problem verhindern.

Drucken Sie mit Zuversicht: Eine abschließende Zusammenfassung zur Unterextrusion

Die Behebung von Unterextrusion kann wie eine entmutigende Aufgabe erscheinen, aber ein systematischer Ansatz macht sie beherrschbar. Indem Sie zuerst die einfachsten Dinge überprüfen (Slicer-Einstellungen) und sich dann den physischen Komponenten (Hardware und Filament) zuwenden, können Sie die Ursache Ihrer 3D-Druckprobleme effizient diagnostizieren und beheben.

Betrachten Sie Ihren Consumer-3D-Drucker wie jedes andere Präzisionswerkzeug; er benötigt gelegentliche Wartung und Kalibrierung, um seine beste Leistung zu erbringen. Das Erlernen der Fehlersuche bei Problemen wie Unterextrusion ist ein Kernbestandteil der 3D-Druck-Reise. Sobald Sie es beherrschen, werden Sie mit konsistenten, starken und schönen Drucken belohnt.

FAQs zur Unterextrusion

F1. Warum führt eine schnelle oder starke Retraktion zu Unterextrusion?

Eine zu schnelle oder zu starke Retraktion zieht das geschmolzene Plastik zurück in den kälteren Bereich des Hotends. Wenn der Druck wieder beginnt, entsteht eine Verzögerung, bis das Plastik wieder an die Düsenspitze gelangt. Dies bildet kleine Lücken und Kleckse, und beides führt zu Unterextrusion, wenn sich der Drucker bei einer Fahrbewegung befindet.

F2. Könnte die Eingabe der falschen Düsengröße in meinem Slicer die Ursache sein?

Ja. Angenommen, Sie setzen eine 0,6-mm-Düse ein, aber Ihr Slicer geht von 0,4 mm aus, dann berechnet die Software den Fluss für die kleinere Größe. Ihr Drucker extrudiert dann erheblich weniger, als die größere Düse leisten könnte, was zu extrem schwachen Drucken und einer geringen Materialablagerung führt.

F3. Was ist "Heat Creep" und wie führt es zu Unterextrusion?

Heat Creep tritt auf, wenn Ihr Hotend nicht kühl genug ist und die Hitze von der Düse nach oben übertragen wird. Das Filament wird zum falschen Zeitpunkt zu verformbar, dehnt sich aus und verklemmt in der Wärmebremse. Die zusätzliche Reibung häuft sich an, bis eine Verstopfung entsteht, was zu immer mehr Unterextrusion führt, bis das Filament ganz stoppt.

F4. Warum beginnt mein Druck gut, verliert aber mitten im Druck Material?

Normalerweise weist das auf ein Problem hin, das sich mit der Zeit verschlimmert. Suchen Sie nach einer Verwicklung auf der Filamentspule, die sich zunehmend strafft. Es könnte auch nach einer Stunde Druckzeit Heat Creep auftreten oder das Extruderzahnrad allmählich mit Kunststoffstaub gefüllt wird und seinen Halt am Filament verliert.

F5. Warum führt der PTFE-Schlauch bei Bowden-Druckern zu Unterextrusion?

Das Filament bewegt sich im PTFE-Schlauch vor und zurück und erzeugt mit der Zeit eine Rille im Schlauch, insbesondere um die Anschlüsse herum. Dies verursacht Reibung, die verhindert, dass das Filament reibungslos gleitet. Ihr Extrudermotor ist zu schwach, um das Filament mühelos zu schieben, was zu konsistenter Unterextrusion führt.
