Unregelmäßige Extrusion beim 3D-Druck in wenigen Minuten beheben

Lücken in der obersten Schicht, wellige Wände und plötzlich auftretende raue Stellen können einen langen Druck zu Schrott machen. Die meisten dieser Fehler haben die gleichen wenigen Ursachen. Mit einem kurzen, wiederholbaren Ablauf können Sie das Problem diagnostizieren, die richtige Lösung anwenden und stabile 3D-Druckeinstellungen festlegen. Befolgen Sie die untenstehenden Schritte, um Ihren 3D-Drucker wieder zu sauberen, gleichmäßigen Linien zu führen.

Wie sieht inkonsistente Extrusion beim 3D-Druck aus?

Inkonsistente Extrusion zeigt sich in einer kleinen Anzahl von Mustern. Ordnen Sie, was Sie am Teil sehen, der ersten Maßnahme für Ihren 3D-Drucker zu.

• Die oberen Schichten zeigen Nadelstiche oder durchscheinende Streifen.
• Die Außenwände ändern ihre Dicke und sehen wellig aus.
• Ecken wölben sich beim Auftragen oder sind dünn beim Verlassen.
• Die Füllung hinterlässt nach einigen Schichten zufällige Lücken.
• Der Extruder klickt bei schnellen Bewegungen.

Häufige 3D-Druckprobleme und erste Lösungen

Wie man Extrusionsprobleme beim 3D-Druck in fünf Minuten erkennt

Führen Sie diese vier Prüfungen der Reihe nach durch. Jede gibt ein klares Bestehen-Signal, bevor Sie fortfahren. Diese Sequenz passt in eine geschäftige Werkstatt und ein Heimlabor.

1. Durchflussprüfung mit einem einfachen Quadrat

Slicen Sie ein 100 mm Quadrat mit zwei oder drei oberen Schichten bei Ihrer normalen 3D-Druckgeschwindigkeit. Wenn die Oberseite Lücken zeigt, erhöhen Sie den Extrusionsmultiplikator um 1 Prozent und drucken Sie erneut. Bestanden, wenn die Oberseite geschlossen und glatt aussieht.

2. Druckvorschub-Linie

Drucken Sie eine einwandige Linie, die die Geschwindigkeit erhöht. Erhöhen Sie den Druckvorschub in kleinen Schritten, bis die Ecken mit den geraden Abschnitten übereinstimmen. Stoppen Sie bei der ersten Einstellung, die Wölbungen ohne Ausdünnung beseitigt.

3. Manuelle Extrusion und Pfadinspektion

Heizen Sie auf Drucktemperatur vor. Befehlen Sie 100 mm Filament. Messen Sie den Einzug am Vorschub. Wenn der gemessene Einzug um mehr als 5 Prozent abweicht, korrigieren Sie die Schritte oder den Durchfluss, bevor Sie weitere Abstimmungen vornehmen. Reinigen Sie das Antriebszahnrad, schneiden Sie die PTFE-Schlauch-Enden rechtwinklig ab und beseitigen Sie Knicke.

4. Realitätscheck des volumetrischen Flusses

Schätzen Sie den Bedarf mit Linienbreite × Schichthöhe × Geschwindigkeit. Wenn der 3D-Drucker bei Ihrer Zielrate unterversorgt ist, reduzieren Sie die Geschwindigkeit oder Schichthöhe und testen Sie erneut. Halten Sie einen Spielraum für lange, durchgehende Pfade.

Wichtige Slicer-Einstellungen zur Behebung von Extrusionsproblemen zuerst

Legen Sie die Parameter in dieser Reihenfolge fest, damit jede Änderung auf einer stabilen Basis aufbaut. Testen Sie auf einem kleinen Quadrat und wenden Sie es dann auf das vollständige Modell an.

• Extrusionsmultiplikator oder Durchfluss: Bewegen Sie sich in 1–2-Prozent-Schritten. Eine glatte, geschlossene obere Oberfläche bestätigt die Basislinie für Ihren 3D-Drucker.
• Druckvorschub oder ähnliche Funktion: Verwenden Sie den Linienschwellwerttest. Ecken sollten genauso aussehen wie gerade Wände. Diese Steuerung gleicht den Druck während Richtungswechseln aus und reduziert Kleckse.
• Düsentemperatur: Passen Sie 5–10 °C auf einmal an. Höhere Temperatur verbessert den Fluss bei Geschwindigkeit, niedrigere Temperatur reduziert Fadenbildung. Überprüfen Sie das obere Quadrat nach jeder Änderung erneut.
• Retraktion, Coasting, Wischen und Combing: Halten Sie diese zurückhaltend, bis Durchfluss und Druck stabil sind. Fügen Sie nur hinzu, was erforderlich ist, um Narben bei Fahrbewegungen zu verhindern.
• Kühlungsstrategie: Balancieren Sie die Bauteilkühlung mit der Schichtzeit. Übermäßiger Luftstrom auf dicken Wänden kann dazu führen, dass die Raupe ausgehungert aussieht. Dünne Merkmale benötigen möglicherweise mehr Ventilator, um scharfe Details zu halten.

Welche 3D-Drucker-Hardware-Prüfungen verhindern zufällige Durchflussschwankungen?

Ein sauberer Pfad ist genauso wichtig wie saubere Einstellungen. Führen Sie eine kurze mechanische Prüfung Ihres 3D-Druckers mit objektiven Schwellwerten durch.

• Düsengesundheit: Ersetzen Sie eine abgenutzte oder beschädigte Düse. Führen Sie einen Kaltabzug durch, wenn Sie Rückstände sehen. Bestanden, wenn die Extrusion sanft beginnt und die Spitze sauber ist.
• Extruderantrieb und Spannung: Das Zahnrad sollte eine deutliche Bissmarke hinterlassen, ohne Schleifstaub zu erzeugen. Wenn Staub erscheint, reduzieren Sie die Spannung und reinigen Sie die Zähne. Wenn die Markierungen schwach sind, erhöhen Sie die Spannung.
• Filamentpfad und Anschlüsse: Schneiden Sie die PTFE-Schlauch-Enden rechtwinklig ab und setzen Sie die Armaturen vollständig ein, um interne Stufen zu vermeiden. Halten Sie einen großen Biegeradius von 50 mm oder mehr ein, um den Widerstand zu verringern.
• Hotend-Stabilität: Halten Sie während der gleichmäßigen Extrusion die Düsenablesung innerhalb von ±2 °C. Größere Schwankungen deuten auf eine schwache Wärmebremsenkühlung oder einen schwachen Heizer hin.
• Kammer und Luftstrom: Ein geschlossener Bauraum hält die Bedingungen über die Schichten hinweg stabil. Stellen Sie sicher, dass die Kanäle frei sind und die Bauteilkühlung den Zielbereich trifft, nicht den Heizblock.

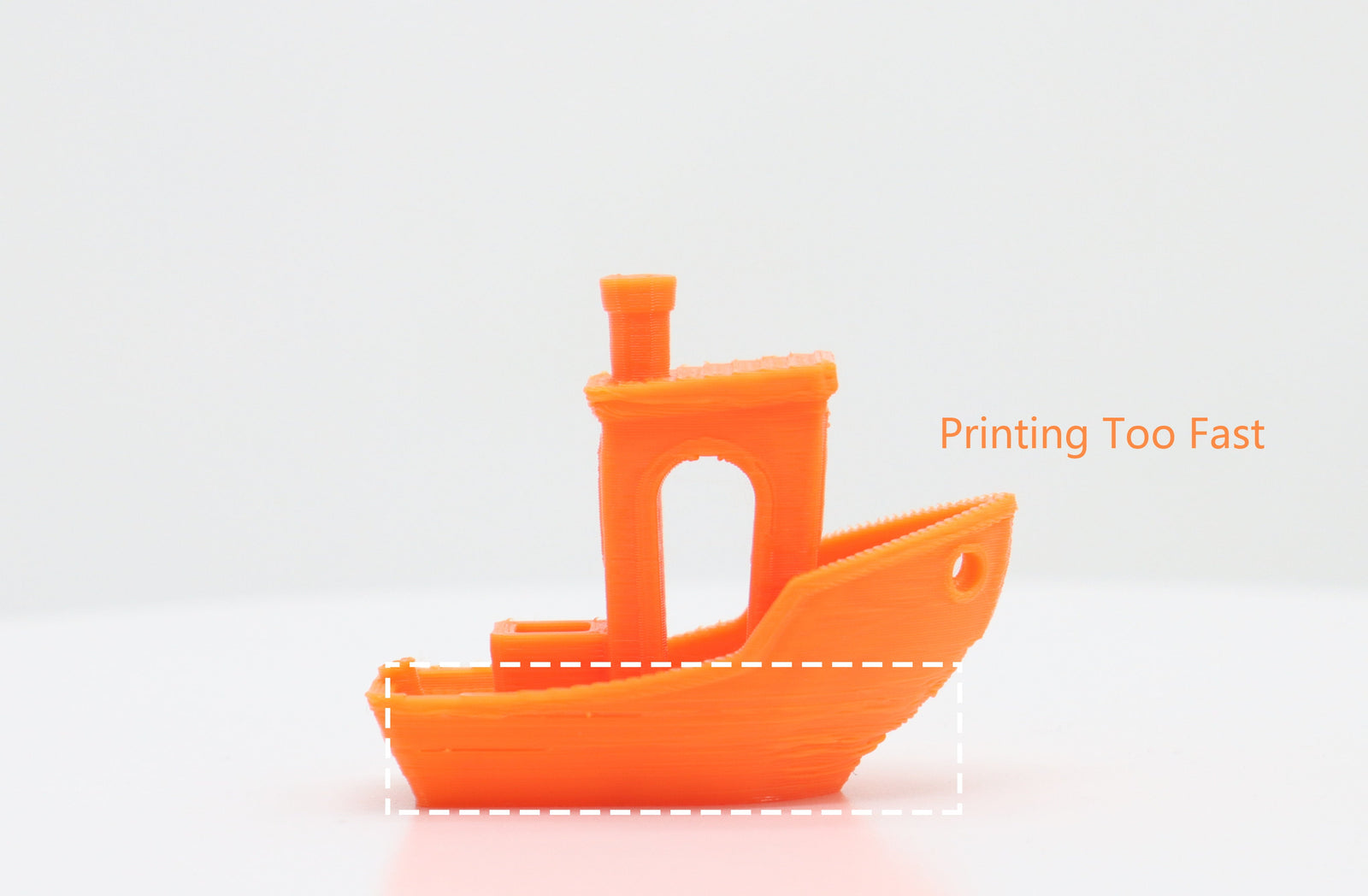

Wie schnell kann Ihr 3D-Drucker gehen, bevor das Hotend unterversorgt ist?

Verknüpfen Sie die 3D-Druckgeschwindigkeit mit einem Wert, den Sie überprüfen können. Verwenden Sie den volumetrischen Fluss, um eine sichere Obergrenze festzulegen.

Volumetrischer Flussbedarf: Fluss (mm³/s) = Linienbreite (mm) × Schichthöhe (mm) × Geschwindigkeit (mm/s)

Beispiel:

• Linienbreite 0,45 mm, Schichthöhe 0,20 mm, Geschwindigkeit 120 mm/s.
• Fluss = 0,45 × 0,20 × 120 = 10,8 mm³/s.

Wenn die Testwand sauber aussieht und der Extruder ruhig bleibt, erhöhen Sie die Geschwindigkeit in kleinen Schritten und beobachten Sie Artefakte. Nachdem Sie eine saubere Grenze gefunden haben, gehen Sie für reale Aufträge 15–25 Prozent zurück. Lange Füllungsläufe und dichte Wände erzeugen eine anhaltende Wärmelast und benötigen einen Spielraum.

Praktische Geschwindigkeitsreferenz für den täglichen 3D-Druck

Verwenden Sie die Tabelle als Ausgangspunkt. Passen Sie jeweils eine Variable an und bestätigen Sie die Ergebnisse auf einem kleinen Würfel, bevor Sie zu einem großen Modell übergehen.

Wie man Filament für konsistenten 3D-Druck pflegt

Der Materialzustand beeinflusst die Stabilität beim 3D-Druck stark. Kleine Gewohnheiten verhindern große Schwankungen.

• Trocknen Sie hygroskopische Qualitäten: Nylon, PETG, PC und flexible Typen nehmen Feuchtigkeit auf. Lagern Sie sie mit frischem Trockenmittel. Trocknen Sie, wenn Sie Knallgeräusche hören oder Mikrobläschen sehen.
• Reinigen Sie das Filament vor Wechseln: Wischen Sie Staub von den Filamentzufuhren. Schmutz sammelt sich bei langen Drucken in der Düse an.
• Führen Sie Aufzeichnungen nach Material: Protokollieren Sie Düsengröße, Schichthöhe, Linienbreite, Geschwindigkeit, Durchfluss, Druckvorschub und Ventilator. Verwenden Sie das Set beim nächsten Mal erneut und ändern Sie nur einen Punkt.
• Leichte Wartung nach Zeitplan: Alle paar Spulen reinigen Sie das Antriebszahnrad, überprüfen die Anschlüsse und bestätigen die Temperaturwerte. Häufige kleine Kontrollen verhindern lange Ausfallzeiten.

Schnellstartvorlagen für 3D-Drucker-Benutzer

Verwenden Sie diese zwei Vorlagen, um den 3D-Druck wiederholbar zu halten. Kopieren Sie sie in Ihre Notizen-App oder Ihr Werkstatt-Wiki.

Parameterprotokoll-Vorlage

Fehlerbehebungs-Checkliste

Ihre 3D-Drucke glatt und zuverlässig halten

Lücken in den oberen Schichten, wellige Wände und raue Stellen kommen in der Regel von einigen wenigen häufigen Ursachen. Die Befolgung eines klaren, schrittweisen Ansatzes – Überprüfung der Slicer-Einstellungen, der Hardware, des Materialzustands und der Geschwindigkeit – hilft Ihrem 3D-Drucker, glatte, gleichmäßige Schichten zu produzieren. Das Protokollieren bewährter Einstellungen und die Überprüfung wichtiger Kontrollpunkte stellen sicher, dass lange Drucke zuverlässig fertiggestellt werden und genau wie beabsichtigt aussehen. Behalten Sie diese Routine bei, und konsistente, hochwertige 3D-Drucke werden zum neuen Standard.
