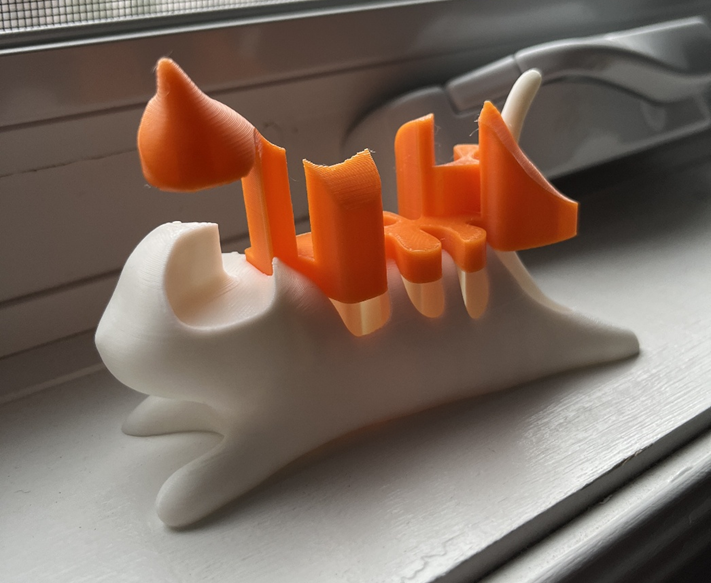

Wie man ineinandergreifende Teile und Baugruppen in 3D druckt

Sie erinnern sich an das Gefühl, wenn Sie einen 3D-Druck beenden und feststellen, dass Sie Schrauben, Muttern und Bolzen benötigen, um alles zusammenzusetzen. Gute Nachricht: Das müssen Sie nicht mehr. Mit der richtigen Technik können Sie Teile drucken, die durch Schnapp-, Gleit- und Verriegelungsmechanismen zusammenhalten, ohne zusätzliche Hardware. Dieses Tutorial behandelt die praktikablen Tipps, die tatsächlich funktionieren, um alles von einfachen Schnappboxen bis hin zu beweglichen Baugruppen zu erstellen.

Die Grundlagen von ineinandergreifenden 3D-Drucken

Was genau sind ineinandergreifende Teile?

Ineinandergreifende Teile sind 3D-gedruckte Komponenten, die sich allein durch ihre Form verbinden – ohne Schrauben, Klebstoffe oder Befestigungselemente. Diese Konstruktionen nutzen präzise Geometrie, um Verbindungen zu schaffen, die von dauerhaft bis hin zu beweglich reichen.

Häufige Beispiele, die Sie vielleicht kennen:

• Schnappbehälter, die hörbar einrasten
• Zahnräder, die gegeneinander rotieren
• Boxen mit dünnen, flexiblen Scharnieren
• Puzzleartige Teile, die ineinander gleiten und einrasten

Ineinandergreifende Konstruktionen sind effizienter, da sie Ihnen Zeit sparen, indem sie die Notwendigkeit entfallen lassen, die passende Hardware zu finden. Ineinandergreifende Konstruktionen bieten ein saubereres Aussehen ohne sichtbare Schrauben oder Bolzen, ermöglichen schnellere Tests und Iterationen Ihrer Entwürfe und sparen Geld, da keine zusätzlichen Teile gekauft werden müssen. Für alle Maker ist die Fähigkeit, einfach zu drucken und zu montieren, Grund genug, diese Methoden zu beherrschen.

Wesentliche Konzepte für den Erfolg

Spiel und Toleranzen

Das wichtigste Konzept, das Sie beherrschen müssen, ist das Spiel – der bewusst eingebaute Spalt zwischen Teilen, der eine korrekte Passform ermöglicht.

Wichtiger Punkt: Konstruieren Sie immer mit Spiel im Hinterkopf. Eine perfekte Passung in Ihrer CAD-Software wird im realen Druck oft zu eng sein.

Materialeigenschaften

Verschiedene Materialien führen bei ineinandergreifenden Teilen zu unterschiedlichen Ergebnissen:

PLA: Guter Ausgangspunkt

✓ Präzise Abmessungen

✓ Steife Verbindungen

✗ Kann spröde sein

✗ Schlecht geeignet für Teile, die sich während der Montage biegen

PETG: Vielseitiger Allrounder

✓ Flexibler als PLA

✓ Gut für Schnappverbindungen

✓ Langlebige Verbindungen

✗ Kann Faden ziehen, was die Präzision beeinträchtigt

TPU/Flexibel: Spezielle Anwendungen

✓ Perfekt für lebende Scharniere

✓ Ausgezeichnet für Teile, die sich biegen müssen

✗ Schwierig präzise zu drucken

✗ Nicht geeignet für steife Verbindungen

Tipp für Einsteiger: Beginnen Sie mit PLA für Ihre ersten ineinandergreifenden Konstruktionen. Sobald Sie die Grundlagen verstanden haben, versuchen Sie PETG für robustere Verbindungen.

Druckerkalibrierung

Bevor Sie sich an ineinandergreifende Teile wagen, stellen Sie sicher, dass Ihr Drucker richtig kalibriert ist:

• Bettnivellierung – Grundlage der Druckgenauigkeit
• E-Schritte – Stellt die korrekte Filamentmenge sicher
• Temperatur – Finden Sie den optimalen Punkt für Ihr Material
• Durchflussrate – Feineinstellung der Abmessungen

Denken Sie daran: Selbst das beste Design wird scheitern, wenn Ihr Drucker nicht richtig kalibriert ist. Nehmen Sie sich Zeit, um diese Grundlagen zuerst richtig einzustellen.

Sobald Sie diese Grundlagen beherrschen, sind Sie bereit, spezifische Verbindungstypen und Konstruktionstechniken zu erkunden.

Wie man ineinandergreifende 3D-Drucke konstruiert, die ohne Hardware verbinden

Zwei wesentliche Verbindungstypen für 3D-Drucke

Sie müssen nicht Dutzende von Verbindungstypen beherrschen, um funktionale 3D-gedruckte Baugruppen zu erstellen. Konzentrieren Sie sich auf diese zwei Verbindungsmethoden, die nahezu alle ineinandergreifenden Anforderungen erfüllen: Schnappverbindungen und Pressverbindungen.

Schnappverbindungen

Schnappverbindungen erzeugen dieses befriedigende "Klicken", wenn Teile zusammengefügt werden. Diese Verbindungen eignen sich gut für Baugruppen, die sicher bleiben, aber gelegentlich geöffnet werden müssen.

Basierend auf den im ersten Abschnitt besprochenen Spielprinzipien sind Schnappverbindungen eine praktische Anwendung, bei der sich ein flexibler Haken oder eine Nase während des Einführens vorübergehend biegt und dann hinter einer Kante einrastet, um zu verriegeln.

Fortgeschrittene Maße für produktionsreife Schnappverbindungen:

• Hakenlänge: Mindestens das 2-fache der Hakendicke (länger bei hoher Belastung)
• Hakendicke: Mindestens 1,2 mm für PLA, kann für die größere Flexibilität von PETG auf 0,8 mm reduziert werden
• Spiel: Wenden Sie das Prinzip des minimalen Spiels von 0,2 mm speziell auf Seitenwände und nicht-verbindende Oberflächen an
• Einführungswinkel: 30–45° für einfaches Einführen (flachere Winkel für häufiges Zusammen- und Auseinanderbauen)
• Haltewinkel: 90° für sicheres Verriegeln (60–75° für einfacheres Lösen)

Häufige Probleme und Lösungen:

• Haken brechen beim Zusammenbau: Hakenslänge vergrößern oder flexibleres Material verwenden
• Verbindung zu locker: Spiel reduzieren oder Hakeneingriffstiefe vergrößern
• Zu schwierig zu montieren: Einführungswinkel vergrößern oder ausgeprägtere Einführfasen hinzufügen

Pressverbindungen

Pressverbindungen sind eine weitere Anwendung der richtigen Spielkonstruktion, jedoch mit umgekehrtem Ansatz – bewusste Schaffung kontrollierten Übermaßes anstelle von Spalten. Diese sauberen Verbindungen sind ideal für Komponenten, die präzise Ausrichtung oder Drehung benötigen.

Materialspezifische Größendifferenzen für verschiedene funktionale Anforderungen:

• PLA: Stift 0,1–0,2 mm größer als Loch (0,1 mm für Drehpassungen, 0,2 mm für statische Verbindungen)
• PETG: Stift 0,05–0,15 mm größer als Loch (niedrigere Werte aufgrund der größeren Nachgiebigkeit)
• ABS: Stift 0,1–0,15 mm größer als Loch (ideal für Warmeinbettanwendungen)

Konstruktionstipp: Eine 45°-Fase an den Stiftenden verbessert die Montage erheblich. Für stärkere Verbindungen vergrößern Sie die Kontaktfläche anstelle der Passungstoleranz.

1. Grundstruktur des Behälters erstellen

Beginnen Sie mit einer rechteckigen Box mit 2 mm Wänden für kleine Behälter. Erstellen Sie einen passenden Deckel mit derselben Wandstärke. Dimensionieren Sie den Deckel so, dass er die Box mit genau 0,2 mm Spiel auf allen Seiten überlappt, um Reibung zu vermeiden und gleichzeitig ein sauberes Aussehen zu bewahren.

2. Schnappelemente an Box und Deckel hinzufügen

Fügen Sie an der Box 4 mm breite, 1,5 mm dicke Nasen in der Mitte jeder Wand mit einem 45°-Einführungswinkel oben hinzu. Konstruieren Sie für den Deckel passende 4,4 mm breite Taschen mit einer kleinen 0,5–1 mm Lippe oberhalb jeder Tasche, hinter der die Nasen einrasten. Dies bietet 0,2 mm Spiel auf jeder Seite für eine reibungslose Montage.

3. Konstruktion auf Festigkeit optimieren

Fügen Sie 45°-Fasen an den unteren Kanten hinzu und runden Sie innere Ecken mit mindestens 0,8 mm Radius ab, um Spannungskonzentrationen zu vermeiden. Orientieren Sie kritische Strukturelemente unter Berücksichtigung der richtungsabhängigen Festigkeitseigenschaften des gedruckten Kunststoffs und platzieren Sie die Schichten senkrecht zu den erwarteten Kraftrichtungen.

4. Teststück vor der endgültigen Produktion erstellen

Konstruieren Sie ein kleines Testmodell mit nur einer Verbindungsstelle und mehreren Spielvarianten (0,1 mm, 0,2 mm, 0,3 mm). Dieser schnelle Test spart Zeit und Material und ermöglicht es Ihnen, die Maße zu überprüfen, bevor Sie sich für das vollständige Design entscheiden.

Konstruktionstechniken, die Montageprobleme verhindern

1. Symmetrische Verbindungen verwenden

Gestalten Sie alle Verbindungspunkte in Ihrem Design möglichst identisch. Dies ist einfacher zu testen, führt zu ähnlichem Montageverhalten, spart Zeit bei der Konstruktion und liefert konsistente Ergebnisse. Wenn eine gute Verbindung funktioniert, werden alle funktionieren.

2. Führungshilfen hinzufügen

Fügen Sie Ausrichtungsrippen hinzu, um Komponenten vor dem Eingriff der Schnappelemente in Position zu führen. Gestalten Sie asymmetrische Schnittstellen, bei denen Komponenten auf bestimmte Weise ausgerichtet werden müssen. Bringen Sie visuelle Indikatoren wie Pfeile oder Symbole an, um die korrekte Ausrichtung sofort zu zeigen.

3. Demontage einplanen

Bauen Sie kleine Aussparungen ein, an denen Werkzeuge sicher Hebelwirkung ausüben können, ohne etwas zu beschädigen. Konstruieren Sie für häufig geöffnete Teile spezielle Lösemechanismen, die bei mäßigem Druck greifen. Testen Sie den Demontageprozess, um sicherzustellen, dass die Verbindungen starker Beanspruchung standhalten.

Prüfliste vor dem Druck

✓ Spielumsetzung: Überprüfen Sie, ob die allgemeinen Spielprinzipien aus Abschnitt I korrekt auf Ihr spezifisches Design angewendet wurden – 0,1–0,2 mm für Fügeflächen, angepasst an die Kalibrierungsergebnisse Ihres Druckers

✓ Materialgerechte Maße: Stellen Sie sicher, dass Strukturelemente die materialspezifischen Dickeanforderungen erfüllen (1,2 mm für PLA-Haken, 0,8 mm für PETG, usw.)

✓ Überhangbewertung: Verbindungsbereiche drucken sauber, ohne schwierige Stützenentfernung, besonders wichtig für präzise Fügeflächen

✓ Strukturelle Proportionen: Wenden Sie die mechanischen Prinzipien an, indem Sie sicherstellen, dass Haken ein Längen-Dicken-Verhältnis von mindestens 2:1 (3:1 für höhere Zuverlässigkeit) einhalten

✓ Montageergonomie: Alle Einführpunkte haben geeignete Einführhilfen wie Fasen oder Verjüngungen, um die Teile natürlich zusammenzuführen

Wie man ineinandergreifende Teile erfolgreich 3D-druckt

Nach der Konstruktion Ihrer ineinandergreifenden Teile sind die richtigen Druckeinstellungen entscheidend, um Teile zu schaffen, die perfekt zusammenpassen.

Wesentliche Druckerkalibrierung

Bettnivellierung für Maßgenauigkeit

Verwenden Sie die "Papiermethode" für die manuelle Nivellierung – ein Standardblatt sollte an mehreren Punkten kaum unter der Düse schleifen. Bei automatischen Systemen führen Sie eine Mehrpunkt-Mesh-Kalibrierung durch und überprüfen Sie diese mit einem Testdruck, bevor Sie Präzisionsteile in Angriff nehmen.

E-Schritte-Kalibrierung für Materialfluss

Markieren Sie 100 mm Filament, extrudieren Sie 50 mm und messen Sie die verbleibende Distanz. Berechnen Sie:

Neue E-Schritte = Aktuelle E-Schritte × (50 ÷ Tatsächlich extrudierte Distanz)

Temperatureinstellungen für Verbindungsteile

Druckgeschwindigkeit für Feature-Präzision

Reduzieren Sie die Geschwindigkeit für ineinandergreifende Merkmale um 30–50 %. Verwenden Sie 20–25 mm/s für Verbindungsmerkmale und 30–40 mm/s für innere Strukturen. Kritische Schnappnasen sollten langsamer gedruckt werden als der Hauptkörper.

Wichtige Slicer-Einstellungen

Schichthöhe für Details

Für präzise Schnappverbindungen mit kleinen Merkmalen verwenden Sie eine Schichthöhe von 0,1–0,12 mm, um feine Details zu erfassen und Maßgenauigkeit zu gewährleisten. Die meisten ineinandergreifenden Teile funktionieren gut bei 0,16 mm, was ein gutes Gleichgewicht zwischen Detail und Druckzeit bietet. Reservieren Sie 0,2 mm Schichten nur für größere Presspassungen mit Spiel größer als 0,3 mm, da die gröbere Auflösung kritische Maße kleinerer Merkmale beeinträchtigen kann.

Wandeinstellungen für Haltbarkeit

Konfigurieren Sie 3–4 Konturen für Schnappmerkmale, um sicherzustellen, dass sie wiederholtem Biegen standhalten, während 2–3 Konturen für Behälterwände in der Regel ausreichen. Verwenden Sie beim Drucken der 1,5 mm dicken Schnappnasen für unser Boxbeispiel mindestens 3 Konturen mit einer 0,4-mm-Düse, um während der Biegebeanspruchung beim Zusammen- und Auseinanderbau die richtige Festigkeit zu bieten.

Füllung für Funktion

Stellen Sie die Fülldichte entsprechend den mechanischen Anforderungen verschiedener Teile ein. Schnappnasen profitieren von 30–40 % Füllung, um Festigkeit mit der notwendigen Flexibilität für das Einführen auszugleichen. Für den Hauptbehälterkörper bieten 15–25 % Füllung ausreichende strukturelle Unterstützung ohne übermäßigen Materialverbrauch. Das Gyroid-Muster bietet ein effizientes Verhältnis von Festigkeit zu Material und eignet sich besonders gut für Teile, die sich biegen müssen, ohne zu brechen.

Stützstrategie für saubere Verbindungen

Orientieren Sie Ihre Teile so, dass Stützen auf Fügeflächen wann immer möglich minimiert werden. Wenn Stützen nicht vermieden werden können, erhöhen Sie den Z-Abstand auf 0,2 mm und reduzieren Sie die Stützendichte auf 10–15 % für einfachere Entfernung ohne Beschädigung kritischer Oberflächen. Aktivieren Sie eine Stützenschnittstelle mit konzentrischem Muster, um einen Puffer zwischen Stützenstruktur und Ihrem Teil zu schaffen, was zu saubereren Verbindungsoberflächen führt.

Horizontale Expansion für perfekte Passform

Feineinstellung des Spiels mit den horizontalen Expansionseinstellungen Ihres Slicers, um druckerspezifische Abweichungen zu kompensieren. Für enge Presspassungen wenden Sie eine negative Expansion zwischen -0,05 mm und -0,1 mm an, um zusätzliches Spiel zu schaffen. Umgekehrt wenden Sie für lose Schnappverbindungen eine positive Expansion von +0,05 mm bis +0,1 mm an, um die Verbindung zu straffen. Nutzen Sie bei mehrteiligen Baugruppen die Vorteile von pro-Modell-Einstellungen, um nur bestimmte Komponenten selektiv anzupassen.

Optimale Druckausrichtung

Für Schnappmerkmale

Positionieren Sie Nasen so, dass die Schichten parallel zu ihrer Länge verlaufen, nicht quer. Diese Ausrichtung macht Nasen während des Biegens bis zu 60 % stärker, da sie nicht entlang der Schichtlinien brechen.

Für Pressverbindungen

Drucken Sie Stifte mit ihrer Längsachse vertikal für die genauesten Durchmesser. Drucken Sie Löcher wann immer möglich mit ihrer Achse parallel zur Z-Achse für bessere Rundheit.

Für gleitende Oberflächen

Orientieren Sie Drucke so, dass die Schichtlinien parallel zur Gleitrichtung verlaufen, um die Reibung während der Montage und des Betriebs zu reduzieren.

Wie man Ihre gedruckten Teile montiert und fertigstellt

Selbst die am besten konstruierten Teile benötigen eine ordnungsgemäße Endbearbeitung, um gut zusammenzufunktionieren. Dieser Abschnitt behandelt die praktischen Schritte, um Ihre Teile vom Drucker zu einer funktionierenden Baugruppe zu bringen.

Stützen an Verbindungspunkten abschneiden und abdrehen

Verwenden Sie einen scharfen Seitenschneider, um Stützen an ihrer Basis abzuschneiden, und drehen Sie sie dann vom Teil weg. Bei Schnappnasen schneiden Sie die Stützen zuerst an mehreren Punkten ab und rollen Sie sie dann entlang der Nasenlänge ab – niemals gerade herausziehen, da Sie sonst die Nase abbrechen. Bei komplexen Teilen, bei denen die manuelle Entfernung zu riskant ist, ziehen Sie lösliche Stützen in Betracht: PVA (löst sich in Wasser) funktioniert mit PLA/PETG, während HIPS (löst sich in Limonene) gut mit ABS-Drucken kombiniert werden kann.

Verbindungsoberflächen schleifen und geeignetes Gleitmittel auftragen

Schleifen Sie Verbindungsbereiche progressiv (220er Körnung, dann 400–600er Körnung), immer in eine Richtung bewegen und die Passform häufig testen, um zu vermeiden, dass zu viel Material entfernt wird. Geben Sie einen winzigen Klecks Silikonfett auf Schnapphaken für einfachere Montage, oder verwenden Sie trockenes Graphitpulver für rotierende Teile, da es nicht klebrig wird und keinen Staub anzieht. Bei widerspenstigen ABS- oder PETG-Teilen (niemals PLA) wenden Sie kurz sanfte Hitze mit einer Heißluftpistole an (8–10 Zoll entfernt für 3–5 Sekunden), um die Flexibilität während der Montage vorübergehend zu erhöhen.

Teile mit gleichmäßigem Druck zusammenpressen und wiegen

Richten Sie Teile korrekt aus und üben Sie gleichmäßigen Druck aus, wobei Sie auf das befriedigende "Klicken" von Schnappverbindungen beim korrekten Sitz achten. Beginnen Sie bei der Beispielbox mit dem Drücken an den Ecken und arbeiten Sie sich zur Mitte jeder Seite vor. Bei engen Presspassungen verwenden Sie eine sanfte Wippbewegung anstatt die Teile gerade zusammenzuzwingen; wenn sie sich immer noch nicht verbinden lassen, geben Sie eine kleine Menge Kernseife als temporäres Gleitmittel auf, das den Kunststoff nicht beschädigt.

Zu enge, lose oder brechende Verbindungen beheben

Teile zu eng? Schleifen Sie entweder die Fügeflächen leicht an, oder gehen Sie zurück zu Ihrem Slicer und fügen Sie -0,05 mm horizontale Expansion hinzu. Überprüfen Sie, ob Ihr Drucker überextrudiert, was Teile größer macht als konstruiert.

Teile zu lose? Ihr Drucker könnte unterextrudieren, oder die Konstruktion benötigt weniger Spiel. Versuchen Sie, die positive horizontale Expansion (+0,05 mm) in Ihrem Slicer anzupassen oder die Eingriffstiefe der Haken zu vergrößern.

Teile brechen während der Montage? Machen Sie die Haken länger im Vergleich zu ihrer Dicke (zielen Sie auf mindestens 2:1-Verhältnis), überprüfen Sie Ihre Drucktemperatur für gute Schichtbindung, oder ändern Sie die Druckausrichtung so, dass die Schichtlinien entlang der Länge flexibler Teile verlaufen.

Konstruieren Sie Ihr erstes ineinandergreifendes Projekt!

Die Erstellung ineinandergreifender 3D-Drucke macht Schrauben und Bolzen überflüssig und führt zu saubereren, schneller zu montierenden Projekten. Durch die Konzentration auf richtiges Spiel, geeignete Materialien und sorgfältige Drucktechniken können Sie Teile herstellen, die perfekt zusammenpassen. Denken Sie daran, dass der Erfolg in der Regel nach einigen Teststücken kommt – dokumentieren Sie, was für Ihren spezifischen Drucker und Ihre Materialien funktioniert. Mit diesen Techniken wird Ihr 3D-Drucker mehr als nur ein Prototyping-Werkzeug; er liefert komplette, funktionale Objekte ohne die Suche nach Hardware.
