Wie man Ghosting und Ringing bei 3D-Drucken behebt

Wenn Sie wellenförmige Rippel auf Ihren 3D-Drucken sehen, insbesondere um Ecken und andere scharfe Merkmale herum, haben Sie es mit einem Problem zu tun, das als Klingeln oder Geisterbilder (Ringing/Ghosting) bezeichnet wird. Dieser häufige Oberflächenfehler ist nicht zufällig; er ist das direkte Ergebnis von Vibrationen der beweglichen Teile Ihres Druckers. Die gute Nachricht ist, dass Sie ihn methodisch beseitigen können. Dieser Leitfaden präsentiert einen klaren, schrittweisen Prozess, der mit einfachen Slicer-Einstellungen beginnt und zu physischen Hardware-Überprüfungen übergeht, um Ihnen zu helfen, viel glattere und sauberere Drucke zu erzielen.

Schritt 1: Bestätigen Sie, dass es sich um "Klingeln (Geisterbilder)" handelt

Bevor Sie das Problem beheben können, müssen Sie sich sicher sein, was Sie sehen. Klingeln kann manchmal mit anderen Druckqualitätsproblemen verwechselt werden, und eine korrekte Diagnose ist der erste Schritt zur richtigen Lösung.

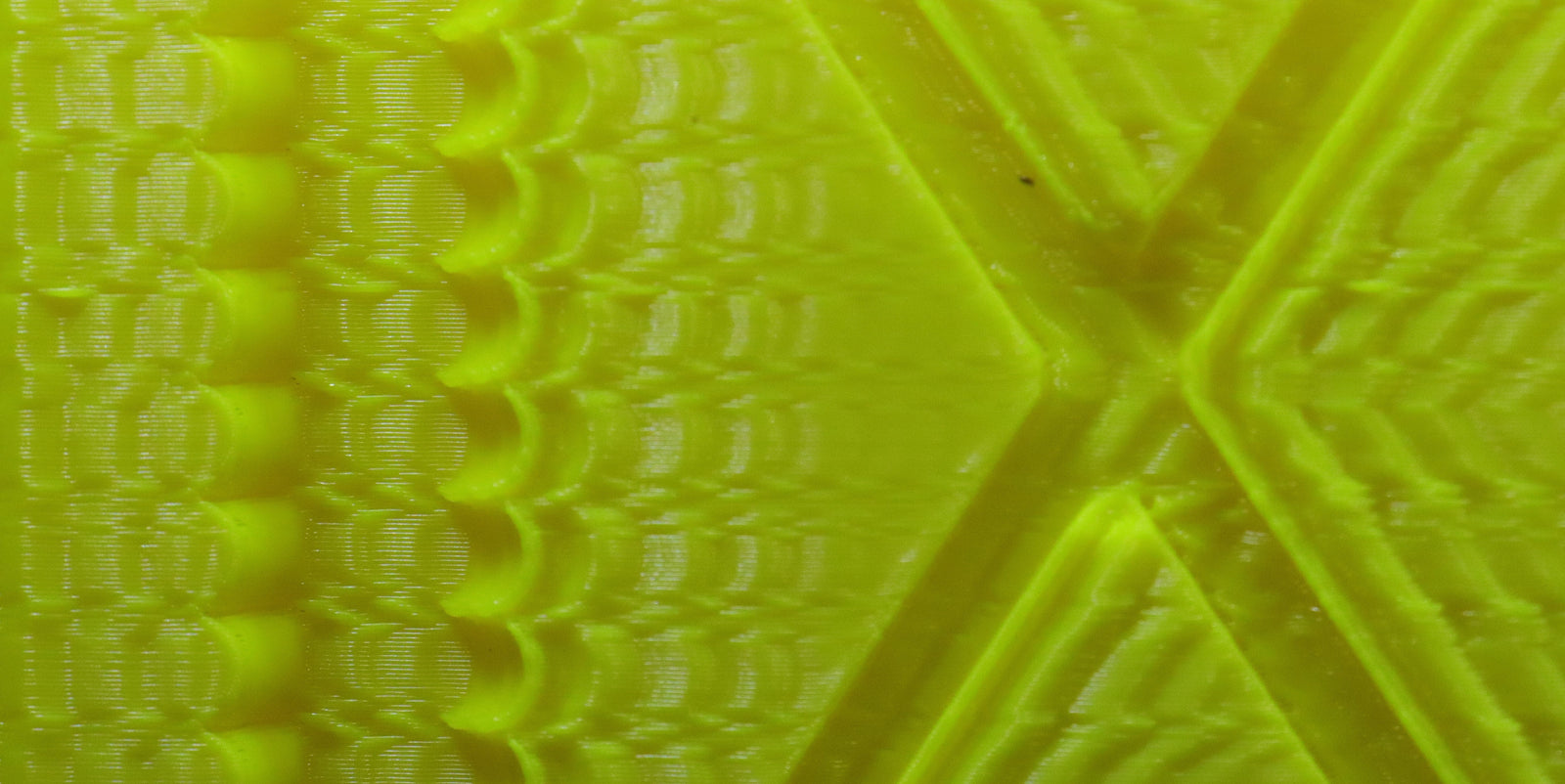

Wie Klingeln aussieht

Klingeln, auch als Geisterbilder oder Rippel bezeichnet, erscheint als eine Reihe von wellenförmigen Linien auf der Oberfläche Ihres Drucks. Normalerweise sehen Sie diese schwachen Rippel direkt nach scharfen Merkmalen wie 90-Grad-Ecken oder Löchern im Modell. Sie sehen aus wie Echos, die verblassen, je weiter sie sich von dem Merkmal entfernen, das sie verursacht hat.

Die Ursache: Druckervibrationen

Die einfache Ursache für Klingeln sind mechanische Vibrationen. Das Bewegungssystem Ihres Druckers, insbesondere der Druckkopf, hat Gewicht und Impuls. Wenn er sich bewegt und dann plötzlich die Richtung ändern muss, erzeugt die Kraft dieser Änderung winzige Vibrationen im Rahmen des Druckers. Während die Düse ihren Weg fortsetzt, überträgt sie diese Schüttelbewegung auf den Druck und erzeugt den Rippeleffekt. Höhere Geschwindigkeiten und schärfere Richtungswechsel machen die Vibrationen deutlicher sichtbar.

Ist es Klingeln oder etwas anderes?

Die richtige Identifizierung verhindert, dass Sie die falsche Lösung anwenden. Es ist entscheidend, Klingeln von einigen anderen häufigen 3D-Druck-Artefakten zu unterscheiden.

• Z-Wackeln: Dieses Problem zeigt sich als ein gleichmäßiges, sich wiederholendes Korkenzieher- oder Schichtmuster, das sich über die gesamte vertikale Höhe des Drucks erstreckt. Es ist nicht mit bestimmten Merkmalen wie Ecken verbunden. Z-Wackeln wird durch eine falsch ausgerichtete oder verbogene Z-Achsen-Gewindespindel verursacht, die eine regelmäßige, vorhersagbare Abweichung auf jeder neuen Schicht erzeugt.
• Inkonsistente Extrusion: Probleme wie Düsenverstopfungen, Filamentdurchmesserschwankungen oder ein schlecht kalibrierter Extruder führen zu zufälligen Oberflächendefekten. Diese können als Kleckse, Lücken oder Bereiche mit Unterextrusion erscheinen. Anders als das regelmäßige, merkmalsbasierte Muster von Klingeln sind diese Fehler typischerweise unregelmäßig und entsprechen nicht der Geometrie des Drucks.

Schritt 2: Legen Sie Ihre erste Verteidigungslinie in der Slicer-Software fest

Beginnen Sie mit Ihrem Slicer-Programm, wie Cura oder PrusaSlicer, um Klingeln am schnellsten zu beheben. Diese Einstellungen sagen dem Drucker, wie er sich bewegen soll, und sie funktionieren oft sehr gut, ohne die Hardware zu ändern.

1. Druckgeschwindigkeit reduzieren (insbesondere für Außenwände)

Die Reduzierung Ihrer Druckgeschwindigkeit ist eine der besten Möglichkeiten, Klingeln zu stoppen. Wenn ein Druckkopf die Richtung ändert, erzeugt er aufgrund seiner hohen Geschwindigkeit mehr Vibrationen, aber diese Kraft wird stark reduziert, wenn der Kopf langsamer wird. Achten Sie auf die Einstellung "Außenwandgeschwindigkeit" oder "Äußere Konturgeschwindigkeit" in Ihrem Slicer, da sie einen direkten Einfluss auf die Qualität der Endoberfläche hat. Ändern Sie die Geschwindigkeit deutlich, z. B. von 60 mm/s auf 40 mm/s, und drucken Sie dann ein Testmodell, um die Auswirkungen zu sehen.

2. Beschleunigungs- und Ruckwerte senken

Diese beiden Einstellungen steuern, wie aggressiv der Drucker die Geschwindigkeit ändert und Kurven nimmt. Eine Verringerung führt zu sanfteren Bewegungen, die weniger Vibrationen erzeugen.

• Beschleunigung: Dies steuert, wie schnell der Drucker auf Geschwindigkeit kommt. Wenn sie zu hoch ist, können die Bewegungen ruckartig sein. Versuchen Sie, Ihre "Druckbeschleunigung"-Werte um 25–50 % gegenüber der aktuellen Einstellung zu senken.
• Ruck (oder Junction Deviation): Diese Einstellung bestimmt, wie stark der Drucker für Kurven abbremst. Ein hoher Ruckwert ist eine Hauptursache für Klingeln. Versuchen Sie, den "Ruck"-Wert zu senken (z. B. von 10 auf 7). Wenn Ihr Slicer "Junction Deviation" verwendet, hat eine Senkung dieses Werts einen ähnlichen glättenden Effekt auf Kurven.

3. Ändern Sie die Druckreihenfolge auf "Außenwand zuerst"

Sie könnten auch die Reihenfolge der Wanddrucke ändern. Wenn Sie Ihren Slicer so einstellen, dass er die "Außenwand zuerst" druckt, wird die sichtbare Oberfläche gedruckt, bevor Vibrationen von den Innenwänden oder der Füllung sie beeinflussen können. Dies kann helfen, kleine Ringel zu verbergen. Beachten Sie jedoch, dass dies nur eine visuelle Korrektur ist; es behebt nicht das zugrunde liegende Vibrationsproblem, sondern lässt die Dinge nur besser aussehen.

Schritt 3: Überprüfen Sie die mechanische Stabilität Ihres Druckers

Wenn Ihre Softwareanpassungen das Klingeln nicht vollständig behoben haben, liegt die Ursache wahrscheinlich in einem physischen Problem des Druckers selbst. Ein wackeliger Rahmen oder lose Teile verstärken Vibrationen und überstimmen selbst die sorgfältigste Slicer-Abstimmung.

1. Stabilisieren Sie die Oberfläche und den Rahmen des Druckers

Beginnen Sie mit der Basis des Druckers. Stellen Sie sicher, dass die Maschine auf einer schweren und völlig stabilen Oberfläche steht, wie einer stabilen Werkbank oder sogar einem Betonpflasterstein, um Vibrationen zu absorbieren. Überprüfen Sie als nächstes den Rahmen selbst. Gehen Sie jede Schraube und jeden Bolzen durch, der die Struktur zusammenhält, und ziehen Sie alles lose Fest. Greifen Sie die Oberseite des Rahmens und versuchen Sie, ihn zu wackeln. Wenn Sie ein Wackeln oder Biegen spüren, finden Sie die Quelle und sichern Sie sie, bis die gesamte Baugruppe steif wirkt.

2. Riemen inspizieren und spannen

Lose Riemen sind eine extrem häufige Ursache für Klingeln. Wenn die X- und Y-Achsen-Riemen nicht fest genug sind, erzeugen sie Spiel, das es dem Druckkopf ermöglicht, nach einem plötzlichen Stopp oder einer Kurve zu schwingen. Riemen sollten straff sein und beim Zupfen einen tiefen "Twang"-Ton wie eine Bassgitarrensaite von sich geben. Sie sollten nicht so lose sein, dass sie durchhängen, aber auch nicht so fest, dass sie die Motoren übermäßig belasten. Verwenden Sie die eingebauten Spannvorrichtungen Ihres Druckers zur Einstellung oder ziehen Sie die Riemen manuell an ihren Befestigungspunkten fest.

3. Prüfen Sie auf Spiel in Rädern und Riemenscheiben

Überprüfen Sie abschließend jegliches Spiel in den beweglichen Komponenten. Greifen Sie den Druckkopf und das Druckbett fest und versuchen Sie, sie zu wackeln. Wenn Sie ein loses oder wackelndes Gefühl bemerken, müssen Sie die Exzentermuttern an den Rädern einstellen. Drehen Sie die Muttern in kleinen Schritten, gerade so viel, dass das Wackeln beseitigt wird, während der Schlitten noch reibungslos gleiten kann. Sie sollten auch bestätigen, dass die Antriebsriemenscheiben an den Motoren und die Umlenkrollen an den gegenüberliegenden Enden der Riemen sicher befestigt sind und nicht wackeln.

Schritt 4 (Fortgeschritten): Firmware- und Hardware-Upgrades

Wenn Sie alle mechanischen Überprüfungen durchgeführt haben und immer noch schneller drucken oder eine noch bessere Oberflächengüte erzielen möchten, können Sie die Software und Hardware Ihres Druckers ändern.

1. Input Shaping in der Firmware verwenden

Dies ist die modernste und erfolgreichste Methode, um Klingeln vollständig zu beseitigen. Hochmoderne Firmware wie Klipper oder neuere Versionen von Marlin verfügt über eine Funktion namens "Input Shaping", die Vibrationen geschickt unterdrückt, bevor sie auf dem Druck erscheinen können. Ein kleiner Beschleunigungssensor wird vorübergehend am Druckkopf angebracht. Danach führen Sie einen Testprozess durch, der die eigenen Resonanzfrequenzen des Druckers ermittelt. Diese Informationen werden von der Software genutzt, um die Bewegungen in Echtzeit anzupassen, wodurch die Vibrationen, die das Klingeln verursachen, unterdrückt werden. Dies ermöglicht es Ihnen, mit viel höheren Geschwindigkeiten und Beschleunigungen zu drucken, ohne die Oberflächenqualität zu beeinträchtigen.

2. Hardware-Modifikationen vornehmen

Da Vibrationen durch Gewicht und Bewegung verursacht werden, kann eine Gewichtsreduzierung der beweglichen Teile helfen. Dazu ist in der Regel ein Wechsel des Druckkopfs erforderlich. Wechseln Sie zu einem leichteren Direct-Drive-Extruder oder einem Bowden-System, wenn Sie ein schweres verwenden. Bei einem Bowden-System wird der schwere Extrudermotor am festen Rahmen statt am beweglichen Portalbalken befestigt. Einige Benutzer ersetzen das standardmäßige V-Slot-Rad-Bewegungssystem durch steifere und präzisere Linearführungen, um die Stabilität zu erhöhen und unerwünschte Bewegungen und Verformungen der Räder zu verhindern.

Erzielen Sie glattere Drucke durch methodisches Vorgehen!

Die Behebung von Klingeln ist ein einfacher Prozess, wenn er in der richtigen Reihenfolge durchgeführt wird. Beginnen Sie immer mit der Überprüfung der physischen Hardware Ihres Druckers (Schritt 1 und 3): Stellen Sie sicher, dass er eine stabile Basis, einen steifen Rahmen und richtig gespannte Riemen hat. Sobald die Maschine selbst solide ist, fahren Sie mit der Software fort (Schritt 2), indem Sie die Druckgeschwindigkeit und Beschleunigung in Ihrem Slicer reduzieren. Für die bestmöglichen Ergebnisse oder um schnelleres Drucken zu ermöglichen, ziehen Sie fortgeschrittene Lösungen wie Input Shaping in Betracht (Schritt 4). Indem Sie diese Phasen methodisch durcharbeiten, können Sie Klingeln erfolgreich beseitigen und eine gleichmäßig hohe Oberflächenqualität bei Ihren Drucken erzielen.
