Kann man stabile Ersatzhalterungen für Jalousien im 3D-Druck herstellen?

Das Dilemma des "nicht mehr erhältlichen Teils" mit 3D-Druck lösen

Wir alle kennen das: Ein Kunststoff-Befestigungshalterung für eine Jalousie bricht ab, und plötzlich hängt der einwandfrei funktionierende Sichtschutz durch oder ist unbrauchbar. In der Welt der Hausinstandhaltung ist es oft unmöglich, ein exakt passendes Ersatzteil für Hardware zu finden, die fünf oder zehn Jahre alt ist. Hersteller aktualisieren ihre Designs, und Baumärkte führen selten einzelne Kunststoffclips für ältere Modelle.

Hier verwandelt sich der Prosumer-3D-Druck von einer Hobby-Neugierde in ein kritisches Reparaturwerkzeug. Während frühe Desktop-Drucker auf spröde Dekorationsartikel beschränkt waren, ermöglichen uns moderne technische Filamente und hochpräzise Drucker die Herstellung von Ersatzteilen, die oft besser sind als die ursprünglichen spritzgegossenen Komponenten.

In diesem Leitfaden werden wir untersuchen, wie man stabile Halterungen für Jalousien konstruiert und druckt, mit Fokus auf Materialauswahl, mechanische Konstruktionsregeln und die erforderliche Präzision für eine sichere, langlebige Montage.

Materialwissenschaft: Filamentauswahl für mechanische Belastung

Beim Drucken eines Befestigungsblocks ist das "Was" genauso wichtig wie das "Wie". Jalousie-Hardware ist ständiger Spannung durch das Gewicht der Jalousie und dynamischer Belastung beim Ziehen der Schnüre ausgesetzt. Verschiedene Polymere zeigen unter Zugspannung stark unterschiedliches Verhalten, weshalb die Materialauswahl ein entscheidender erster Schritt ist.

Die Materialhierarchie für Haushaltsreparaturen

1. ASA (Acrylnitril-Styrol-Acrylat): Dies ist oft unsere beste Empfehlung für Fenster-Hardware. ASA-Filament bietet eine ausgezeichnete UV-Beständigkeit, die für Teile in direktem Sonnenlicht lebenswichtig ist. Es hat auch eine hohe Glasübergangstemperatur, sodass die Halterung an einem heißen Sommernachmittag nicht erweicht.
2. PETG (Polyethylenterephthalat-Glycol): Für diejenigen, die ein Gleichgewicht zwischen Zähigkeit und einfacher Handhabung benötigen, ist PETG Translucent eine Hochleistungsoption. Es bietet eine bessere Schlagzähigkeit als PLA und erfüllt die "Schnappverbindungs"-Anforderungen vieler Jalousie-Clips, ohne zu brechen.
3. ABS (Acrylnitril-Butadien-Styrol): Wenn Sie ein Teil benötigen, das für eine professionelle Oberfläche dampfgeglättet werden kann oder höheren Temperaturen standhalten muss, bietet ABS Rapido Metal-Filament die nötige Haltbarkeit mit einer zusätzlichen ästhetischen Metalltextur.
4. PLA (Polymilchsäure): Während PLA Matte Basic hervorragend für das Prototyping der Passform Ihrer Halterung geeignet ist, raten wir generell davon ab, es für endgültige lasttragende Fenster-Hardware zu verwenden. Sein niedriger Erweichungspunkt macht es anfällig für Verzug in sonnenbeschienenen Fenstern.

Logik-Zusammenfassung: Unsere Materialempfehlungen basieren auf der Glasübergangstemperatur (Tg) und der UV-Stabilität, die für fensternahme Umgebungen erforderlich sind. Wir bevorzugen ASA wegen seiner Wetterbeständigkeit und PETG wegen seiner mechanischen Nachgiebigkeit unter Spannung.

Konstruktion für Spannung: Die 3:1-Wandstärkenregel

Ein häufiger Fehler beim 3D-Druck von Ersatzhardware ist es, sich für die Festigkeit auf die "Fülldichte" zu verlassen. In Wirklichkeit kommt die strukturelle Integrität eines 3D-gedruckten Teils von seinen "Wänden" oder "Umfangsschichten".

Bei einem Jalousie-Montageblock sind die Schraubenlöcher die primären Schwachstellen. Basierend auf häufigen Mustern von unserer Reparaturwerkbank und aus Community-Feedback verwenden wir eine spezifische 3:1-Wandstärken-Heuristik.

Wenn Sie eine Standard-#8-Holzschraube (etwa 4,2 mm Durchmesser) verwenden, sollte die umgebende Materialstärke mindestens 12,6 mm betragen (3 x 4,2 mm), um zu verhindern, dass der Kunststoff unter der Spannung des Schraubenkopfes reißt. Dies stellt sicher, dass die Kraft über ausreichend Schichtbindungen verteilt wird, um Delamination zu verhindern.

Die 0,1–0,2-mm-Übermaßregel

In der Praxis haben erfahrene Maker gelernt, dass Jalousie-Montageblöcke eine sorgfältige Beachtung der Toleranzen der Schraubenlochausrichtung erfordern. Ein häufiger Fehler ist die Konstruktion von Löchern mit exakten Maßangaben, was oft zu Verklemmen führt, wenn die Schrauben eingesetzt werden. Stattdessen verwenden wir eine 0,1–0,2-mm-Übermaßregel für Schraubenlöcher. Dies berücksichtigt geringfügige Druckabweichungen und die thermische Kontraktion, die beim Abkühlen des Kunststoffs auftritt.

Optimierung der Druckausrichtung für Haltbarkeit

Die Festigkeit eines 3D-gedruckten Teils ist anisotrop, das heißt, sie ist in bestimmten Richtungen stärker als in anderen. Die Schwachstelle ist fast immer die Bindung zwischen den Schichten (die Z-Achse).

Beim Drucken einer Montagehalterung müssen Sie das Teil so ausrichten, dass die Schraubenlöcher senkrecht zur Druckplatte gedruckt werden. Dadurch wird sichergestellt, dass die Schraube durch die Schichten hindurchgeht, anstatt zu versuchen, sie auseinanderzuziehen. Wenn eine Schraube parallel zu den Schichtlinien angezogen wird, wirkt sie wie ein Keil und könnte das Teil in zwei Hälften spalten.

Für komplexe Geometrien, bei denen Sie eine Belastung der Schichtlinien nicht vermeiden können, empfehlen wir die Verwendung fortschrittlicher Materialien wie kohlefaserverstärkter Polymere. Das Hinzufügen von Fasern verbessert die Kriechbeständigkeit erheblich – die Neigung eines Kunststoffteils, sich unter konstanter Last langsam zu verformen. Wenn Sie eine PETG-CF-Variante verwenden, kann das Tempern des Teils bei 80–100 °C für 4–8 Stunden die Molekularstruktur für langfristige Zuverlässigkeit weiter stabilisieren.

Methodischer Hinweis: Diese Ausrichtungs- und Temperrichtlinien basieren auf praktischen Werkstattrichtwerten und materialwissenschaftlichen Übersichten. Sie sollen die "Lebensdauer" des Teils unter statischer Spannung maximieren.

Präzisionsmessung: Die Reverse-Engineering-Phase

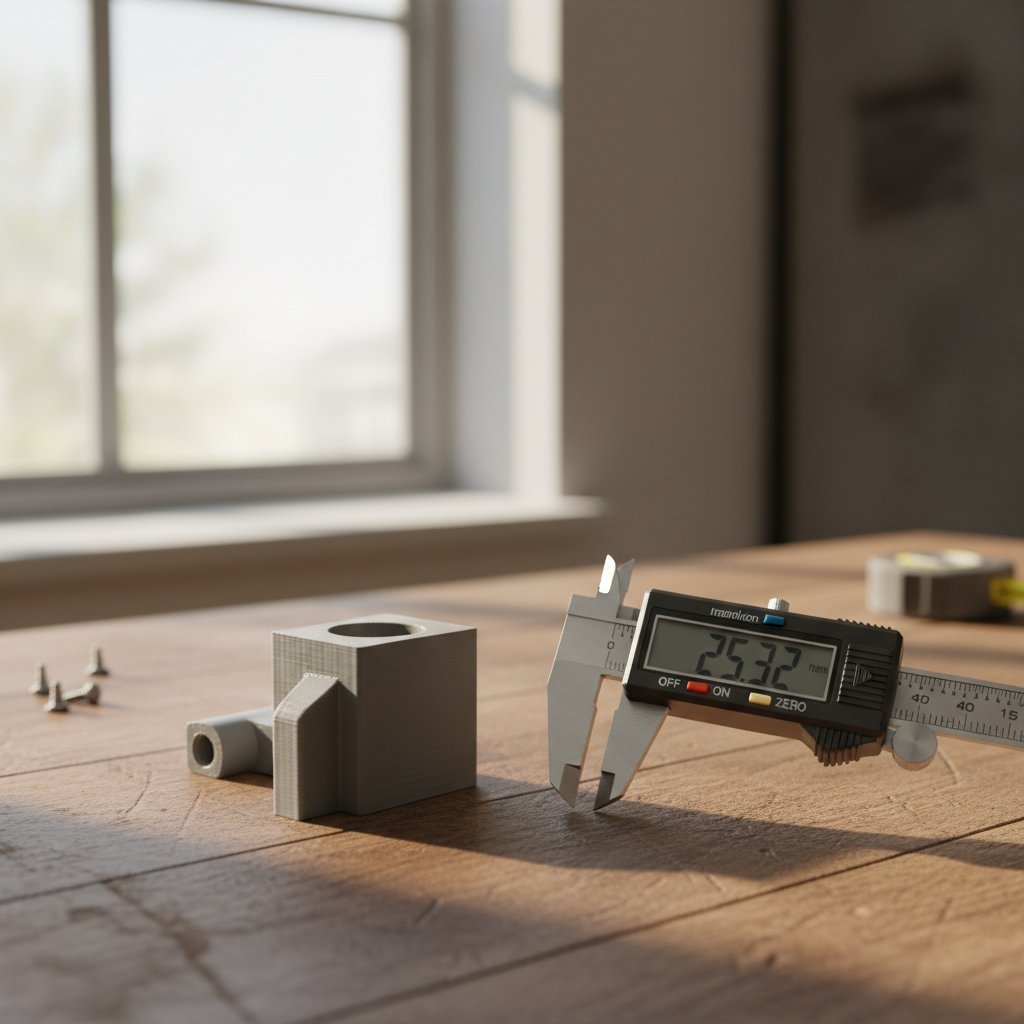

Um einen Ersatz zu schaffen, der tatsächlich passt, benötigen Sie einen digitalen Messschieber. Ein normales Lineal reicht für die für Hardware erforderliche Submillimeter-Präzision oft nicht aus.

1. Lochabstand messen: Messen Sie von der Mitte eines Schraubenlochs zur Mitte des nächsten. Wenn das Originalteil defekt ist, messen Sie den Abstand zwischen den Löchern in der Wand oder im Fensterrahmen.
2. Die "Haken"-Geometrie erfassen: Die meisten Jalousiehalterungen verwenden eine bestimmte "Lippe" oder einen "Haken", um die Kopfschiene einzurasten. Messen Sie die Tiefe und den Winkel dieses Hakens.
3. Iteratives Prototyping: Verwenden Sie PLA Matte Basic, um zuerst eine "dünne Scheibe" oder eine Version mit geringer Fülldichte Ihres Entwurfs zu drucken. So können Sie die Passform an der Jalousie-Kopfschiene testen, ohne teures technisches Filament zu verschwenden.

Nachhaltigkeit und die Zukunft der Hausreparatur

Die Nutzung des 3D-Drucks für die Hausinstandhaltung ist mehr als nur eine Bequemlichkeit; sie ist ein Schritt in Richtung einer nachhaltigeren "Kreislaufwirtschaft". Anstatt ein gesamtes Jalousiesystem wegen eines 50-Cent-Kunststoffclips zu entsorgen, können wir vor Ort eine spezifische Lösung herstellen.

Mit der zunehmenden Reife der dezentralen Fertigung deutet die Integration des 3D-Drucks in alltägliche Hausreparaturabläufe auf eine Zukunft hin, in der Ersatzteile bei Bedarf gedruckt werden, wodurch Abfall und die Abhängigkeit von Lieferketten reduziert werden. Der gleiche Standard an Zuverlässigkeit und Präzision, der fortschrittliche Fertigungsanwendungen antreibt, gilt gleichermaßen für unsere eigenen Hausreparaturen: Teile müssen zuverlässig, präzise und zweckmäßig sein.

Zusammenfassung der wichtigsten Erkenntnisse

Der Ersatz defekter Jalousiehalterungen durch 3D-gedruckte Teile ist eine hocheffektive Lösung, wenn Sie konstruktive Best Practices befolgen:

• Materialwahl: Verwenden Sie ASA-Filament für UV-belastete Fensterbereiche oder PETG Translucent für Teile, die Flexibilität erfordern.
• Konstruktionsregeln: Befolgen Sie das 3:1-Wand-zu-Schraubendurchmesser-Verhältnis und fügen Sie für alle Schrauben- und Bolzenlöcher ein Spiel von 0,1–0,2 mm ein.
• Druckeinstellungen: Priorisieren Sie die Wandanzahl (4–6 Umfangsschichten) vor dem Füllgrad. Orientieren Sie das Teil so, dass die Spannung auf die Z-Achsen-Schichtbindungen minimiert wird.
• Nachbearbeitung: Erwägen Sie das Tempern von PETG- oder ASA-Teilen, wenn sie unter starker, konstanter Spannung stehen, um die Kriechbeständigkeit zu verbessern.

Indem Sie von einer "die ganze Einheit ersetzen"-Mentalität zu einem "die spezifische Komponente reparieren"-Workflow übergehen, sparen Sie Geld und reduzieren Abfall. Ob Sie nun defekte Möbelscharniere ersetzen oder individuelle Schubladendistanzstücke drucken – die Fähigkeit, industrietaugliche Hardware zu Hause herzustellen, ist ein Eckpfeiler der modernen Prosumer-Werkstatt.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Bei der Montage von Hardware, die schwere Gegenstände trägt oder sich über Kopfhöhe befindet, stellen Sie stets sicher, dass das gedruckte Teil die Last tragen kann. Wenn Sie sich über die strukturelle Integrität Ihres Drucks unsicher sind, konsultieren Sie einen Fachhandwerker.
