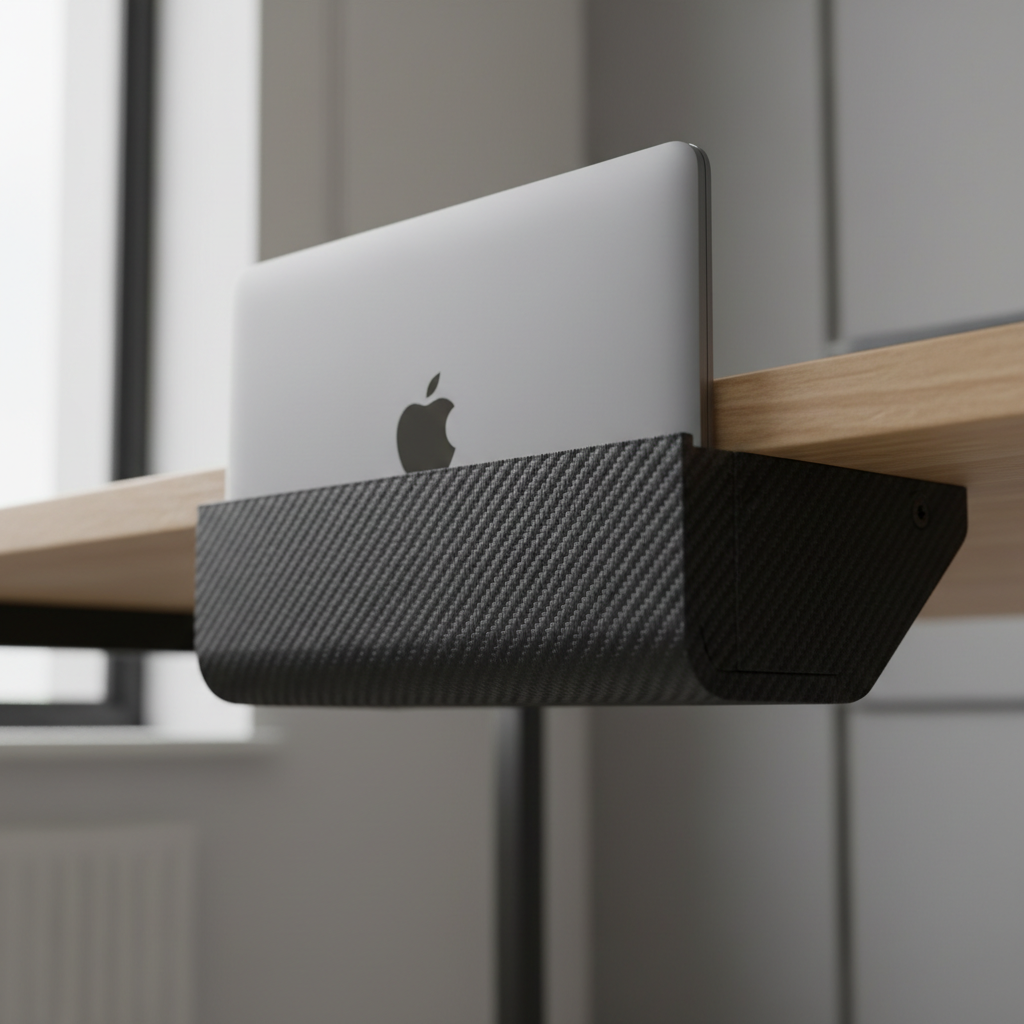

Kann man zuverlässige Laptop-Halterungen für den Schreibtisch sicher in 3D drucken?

Können Sie zuverlässige Untertisch-Laptophalterungen im 3D-Druck sicher herstellen?

Die Attraktivität einer 3D-gedruckten Untertisch-Laptophalterung ist unbestreitbar: Sie schafft Platz auf dem Schreibtisch, verbessert das Kabelmanagement und sorgt für eine saubere, professionelle Ästhetik. Für Prosumer und Kleinunternehmer sind die Einsätze jedoch höher als bei einem einfachen Hobbyprojekt. Sie drucken nicht nur eine Kunststoffhalterung; Sie vertrauen darauf, dass eine 3D-gedruckte Auslegerstruktur ein hochwertiges Arbeitsgerät – oft im Wert von mehreren tausend Euro – auf unbestimmte Zeit sicher hält.

In einem professionellen Workflow ist ein Versagen nicht nur ein "fehlgeschlagener Druck"; es ist Geräteschaden und Betriebsausfall. Die Frage ist nicht, ob Sie eine Halterung drucken können, sondern ob Sie eine drucken können, die über Jahre hinweg funktional zuverlässig und sicher ist. Um dies zu erreichen, müssen wir über einfaches PLA hinausgehen und technische Materialien sowie strukturelle Heuristiken aus Hochleistungsindustrien in Betracht ziehen.

Die unsichtbare Bedrohung: Warum "starke" Drucke oft versagen

Der häufigste Fehler beim funktionalen 3D-Druck ist die Materialauswahl ausschließlich auf Basis der "Zugfestigkeit" (wie viel Kraft erforderlich ist, um das Teil zu zerreißen). Obwohl die Zugfestigkeit wichtig ist, sind Untertischhalterungen einem anderen Feind ausgesetzt: Kriechen.

Kriechen und Wärmeformbeständigkeit verstehen

Kriechen ist die Tendenz eines festen Materials, sich unter dem Einfluss anhaltender mechanischer Spannungen langsam zu bewegen oder bleibend zu verformen. Bei einer Untertischkonfiguration ist das Gewicht des Laptops eine konstante Last. Über Wochen oder Monate hinweg wird eine Halterung aus einem Material mit geringer Kriechbeständigkeit – wie Standard-PLA oder PETG – langsam "durchhängen", selbst wenn sie nie tatsächlich bricht.

Darüber hinaus beschleunigt Umgebungswärme diesen Prozess. Moderne Hochleistungs-Laptops geben oft Luft mit Temperaturen zwischen 50 °C und 60 °C ab. Wenn sich Ihre Halterung in der Nähe dieser Auslassöffnungen befindet, wird die Wärmeformbeständigkeit (HDT) des Materials entscheidend.

Unsere Analyse der strukturellen Zuverlässigkeit geht von einer Laptop-Last von 2,0 kg über einen Zeitraum von 30 Tagen unter Dauerbelastung aus. Wir haben die folgenden Parameter modelliert, um die "Sicherheitszone" für funktionale Halterungen zu definieren:

Parameter	Wert oder Bereich	Einheit	Begründung
Nutzlastmasse	1,5 – 3,0	kg	Gewichtsspektrum moderner professioneller Laptops
Umgebungstemperatur	25 – 60	°C	Berücksichtigt Raumtemperatur und Laptop-Abwärme
Auslegungslebensdauer	> 8.760	Stunden	Mindestens 1 Jahr kontinuierliche Betriebsdauer
Sicherheitsfaktor	3,0x	Verhältnis	Standard für nicht-kritische Strukturkomponenten
HDT-Anforderung	> 85	°C	Muss die Abgastemperatur um mindestens 25 °C übertreffen

Materialauswahl: Konstruktion für Langlebigkeit

Für eine zuverlässige Untertischhalterung benötigen Sie ein Material, das hohe Steifigkeit mit ausgezeichneter thermischer Stabilität verbindet. In unserer Erfahrung mit der Unterstützung professioneller Anwender kristallisieren sich drei Hauptkandidaten heraus.

1. ABS-GF25 (Glasfaserverstärktes ABS)

Standard-ABS ist ein Grundnahrungsmittel für funktionale Teile, neigt jedoch zu Verzug und weist ein mäßiges Kriechen auf. ABS-GF25-Filament verändert jedoch die Situation. Durch die Verstärkung der ABS-Matrix mit 25 % Glasfaser wird das Material deutlich steifer.

Der Vorteil: Professionelle Maker haben durch Versuch und Irrtum herausgefunden, dass ABS-GF25 bei der Unterstützung von 2-kg-Lasten über 30 Tage etwa 60 % weniger langfristige Durchbiegung zeigt als Standard-ABS. Dies macht es zu einer idealen Wahl für Halterungen, die absolut waagerecht bleiben müssen.

2. PET-CF (Kohlefaserverstärktes PET)

Wenn Sie die höchste Maßstabilität und chemische Beständigkeit benötigen, ist PET-CF-Filament die erste Wahl. Im Gegensatz zu Standard-PETG, das etwas "flexibel" sein kann, verwendet PET-CF die Smart Fiber Reinforcement Technology, um ein steifes inneres Netzwerk zu schaffen.

Der Vorteil: PET-CF-Filament hat eine Vicat-Erweichungstemperatur von 148,8 °C und eine HDT von 86,7 °C. Dies bietet eine enorme Sicherheitsreserve gegen die Abwärme von Laptops. Seine geringe Feuchtigkeitsaufnahme (0,5 %) stellt sicher, dass das Teil in feuchten Büroumgebungen nicht degradiert oder an Festigkeit verliert.

3. ASA (Acrylnitril-Styrol-Acrylat)

ASA wird oft als das "ABS für Profis" bezeichnet. Es bietet ähnliche mechanische Eigenschaften, jedoch mit überlegener UV-Beständigkeit und einer etwas höheren HDT.

Professionelle Konstruktionsheuristiken für Auslegerlasten

Selbst das beste Material versagt, wenn das Design fehlerhaft ist. Bei der Erstellung einer Auslegerhalterung (bei der das Gewicht auf einer Seite getragen wird) befolgen Sie diese professionellen "Faustregeln", um die Sicherheit zu gewährleisten.

Die 4x-Höhenregel

Um übermäßige Hebelwirkung und Drehmoment auf Ihre Befestigungsschrauben zu vermeiden, sollte die ungestützte horizontale Spannweite Ihrer Halterung das 4-fache der vertikalen Höhe der Montageplatte nicht überschreiten.

• Beispiel: Wenn Ihre Montageplatte 50 mm hoch ist, sollte Ihr horizontales Regal idealerweise 200 mm Länge nicht überschreiten. Jenseits dieses Verhältnisses können selbst kohlefaserverstärkte Materialien eine problematische Durchbiegung an der Spitze aufweisen.

Die Kraft der Versteifungen

Verwenden Sie niemals eine einfache 90-Grad-L-Form. Erfahrene Konstrukteure fügen an der Verbindungsstelle zwischen dem horizontalen Regal und der vertikalen Montageplatte immer dreieckige Versteifungen (Rippen) hinzu.

• Die Auswirkung: Diese einfache Ergänzung kann die Bruchlast um das 3- bis 4-fache erhöhen, indem sie die Spannung über eine größere Fläche der Halterung verteilt.

Warmeingepresste Einsätze vs. Selbstschneidende Schrauben

Die Schnittstelle zwischen dem gedruckten Teil und der Schreibtischhardware ist durchgängig das schwächste Glied in der Kette.

• Die Lösung: Verwenden Sie warmeingepresste Messingeinsätze. Durch das Einschmelzen des Einsatzes in den Kunststoff wird die Last über mehrere Schichten des Drucks verteilt. Dies reduziert die Spannungskonzentration und verhindert, dass die Schrauben mit der Zeit durch Vibration oder Gewicht das Kunststoffgewinde "abstreifen".

Hardwareanforderungen für professionelle Ergebnisse

Das Drucken von technischen Materialien wie ABS-GF25 oder PET-CF erfordert mehr als eine Einsteiger-Hobbymaschine. Um die für die strukturelle Sicherheit erforderliche Zwischenschichthaftung zu erreichen, müssen Sie die thermische Umgebung des Drucks kontrollieren.

Aktive Kammerheizung

Materialien wie ABS und ASA neigen zur "Delamination" (Schichttrennung), wenn sie zu schnell oder ungleichmäßig abkühlen. Eine beheizte Kammer ist nicht nur ein Luxus, sondern eine Voraussetzung für strukturelle Integrität.

• Der Qidi Tech Q2 3D-Drucker verfügt über eine aktive Kammerheizung, die 65 °C erreicht und sicherstellt, dass das gesamte Teil mit kontrollierter Geschwindigkeit abkühlt, was die Bindung zwischen den Schichten maximiert.
• Für größere oder komplexere Halterungen verfügt der QIDI MAX4 3D-Drucker über ein aktives Kammerheizsystem der dritten Generation, das bei 65 °C eine gleichmäßigere Wärmeverteilung liefert. Diese verbesserte thermische Konsistenz ist für den Abbau innerer Spannungen in Glasfaser- und Kohlefaserverbundwerkstoffen unerlässlich, was zu einem Teil führt, das unter Last weniger zum Verziehen oder Reißen neigt.

Tempern für maximale Festigkeit

Bei Teilen, die aus PET-CF-Filament gedruckt werden, können Sie die mechanischen Eigenschaften durch Tempern weiter verbessern. Indem Sie das gedruckte Teil 4–8 Stunden lang in einem kontrollierten Ofen bei 80–100 °C lagern, können sich die Polymerketten neu organisieren, was die Steifigkeit und Hitzebeständigkeit des Teils erheblich erhöht.

Der breitere Kontext: 3D-Druck als industrielle Fertigung

Der Übergang vom Drucken von "Spielzeug" zum Drucken von "Werkzeugen" ist Teil eines größeren globalen Trends. Die additive Fertigung wird heute für Hochleistungs-Elektrofahrzeugkomponenten eingesetzt, um Gewicht zu reduzieren und F&E-Zyklen zu verkürzen, wie in einer Fallstudie von 2022 zum EV-Design erwähnt.

Wenn Sie eine Laptophalterung mit professionellen Filamenten und Hardware drucken, wenden Sie dieselben Prinzipien der Zuverlässigkeit und Materialwissenschaft an, die in diesen zukunftsweisenden Anwendungen verwendet werden.

Abschließende Sicherheitscheckliste

Bevor Sie Ihren Laptop unter Ihren Schreibtisch hängen, führen Sie diese abschließende Validierung durch:

1. HDT-Prüfung: Hat Ihr Material eine HDT, die mindestens 30 °C über der maximal zu erwartenden Umgebungstemperatur liegt (aus Sicherheitsgründen etwa 90 °C)?
2. Ausrichtung: Haben Sie die Halterung seitlich gedruckt? Das Drucken "flach" stellt sicher, dass die Schichten über die Länge der Halterung verlaufen, das heißt, die Last versucht nicht, die Schichten auseinanderzuziehen (Z-Achsen-Zug).
3. Fülldichte: Für strukturelle Teile verwenden Sie mindestens 40 % Fülldichte mit einem "Gyroid"- oder "Cubic"-Muster für multidirektionale Festigkeit.
4. Wandanzahl: Erhöhen Sie Ihre Wandanzahl (Umfangsschichten) auf mindestens 4 oder 6. Der Großteil der Festigkeit eines Teils kommt von seinen äußeren Schalen, nicht von der Fülldichte.
5. Belastungstest: Bringen Sie nach der Montage für 10 Minuten das doppelte Gewicht des Laptops auf (ca. 4–5 kg). Wenn Sie eine sichtbare Durchbiegung feststellen oder ein Knacken hören, ist das Design oder Material unzureichend.

Indem Sie sich auf die Kriechbeständigkeit konzentrieren, eine aktive Kammerheizung nutzen und bewährte Konstruktionsheuristiken befolgen, können Sie den 3D-Druck von einem Hobby-Experiment in eine zuverlässige professionelle Lösung für Ihren Arbeitsplatz verwandeln.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Der 3D-Druck von funktionalen Teilen birgt Risiken im Zusammenhang mit Materialversagen und Geräteschäden. Führen Sie für lasttragende Anwendungen mit teurer Elektronik stets unabhängige Belastungstests durch und konsultieren Sie die Herstellerspezifikationen, bevor Sie 3D-gedruckte Teile verwenden.

Referenzen

• ScienceDirect: Implementierung von AM-Technologien im EV-Design
• NIST: Fortgeschrittene Materialien für die additive Fertigung
