Warum Ihre 3D-gedruckten Knöpfe nicht richtig auf die Welle passen

Warum Ihre 3D-gedruckten Drehknöpfe nicht richtig auf die Welle passen

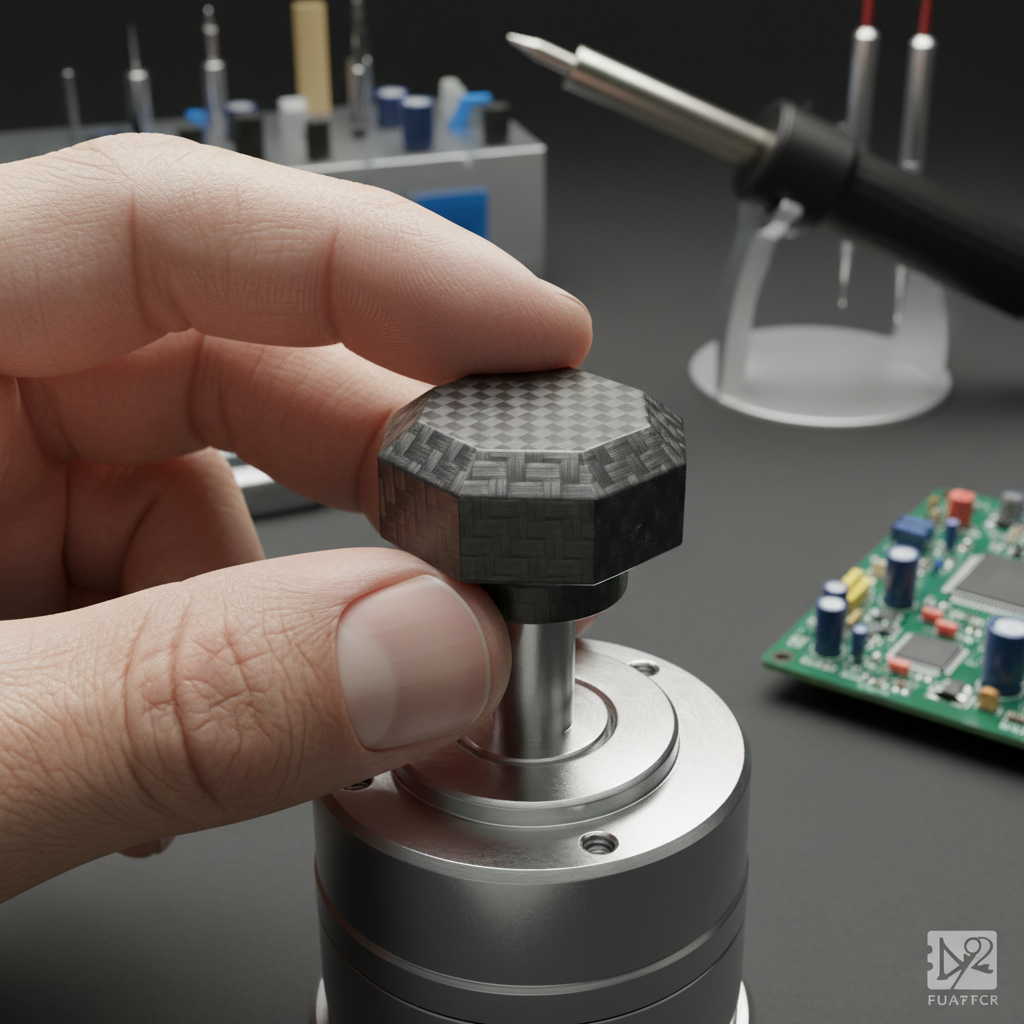

Es ist ein Szenario, das wir häufig auf der Reparaturwerkbank sehen: Sie verbringen eine Stunde damit, eine Potentiometerwelle mit digitalen Messschiebern peinlich genau zu vermessen, konstruieren einen Ersatzdrehknopf mit 0,01 mm Genauigkeit im CAD und warten zwei Stunden, bis der Druck fertig ist. Doch wenn Sie versuchen, den Knopf auf die D-Welle oder Keilwelle zu schieben, weigert er sich, sich zu bewegen. Oder schlimmer noch, er rutscht auf, wackelt aber mit so viel Spiel, dass sich die Verbindung billig und unzuverlässig anfühlt.

Für Prosumer und Kleinunternehmer ist das nicht nur eine kleine Unannehmlichkeit – es ist ein Verlust von abrechenbarer Zeit und Material. Um ein "Werksgefühl" bei funktionalen Ersatzteilen zu erreichen, muss man über das trial-and-error des Hobbybereichs hinausgehen. Um Teile zu produzieren, die beim ersten Mal passen, müssen Sie das komplexe Zusammenspiel von Polymerphysik, Slicer-Geometrie und thermischem Management berücksichtigen.

Die Physik der internen Lochschrumpfung

Der Hauptgrund, warum ein 6,0-mm-Loch im CAD selten zu einem 6,0-mm-Loch in der Realität führt, liegt in der Natur der Thermoplastkühlung. Während der Drucker einen kreisförmigen Pfad extrudiert, zieht sich das Kunststoff beim Schrumpfen natürlicherweise zur Mitte des Bogens hin. Dieser Effekt ist bei Innendurchmessern stärker ausgeprägt als bei Außenmaßen.

Materialspezifische Schrumpfungsvariablen

Verschiedene Materialien weisen stark unterschiedliche Schrumpfungsraten auf, die zusätzlich von der Abkühlgeschwindigkeit beeinflusst werden. Basierend auf unseren Beobachtungen in der Produktion funktionaler Teile:

• ABS/ASA: Diese Materialien zeigen typischerweise eine Schrumpfungsrate von 0,5 % bis 0,7 %. Bei ungleichmäßiger Kühlung kann dies jedoch zu einer "differentiellen Schrumpfung" führen, bei der die Oberseite des Lochs enger ist als die Unterseite.
• Nylon (PA): Teilkristalline Materialien wie Nylon sind für ihre hohe Schrumpfung bekannt, die oft im Bereich von 1,2 % bis 1,8 % liegt.

Beherrschung geometrischer Komplexität: D-Wellen vs. Keilwellen

Die Geometrie der Welle selbst gibt die Toleranzstrategie vor. Eine Standard-D-Welle ist relativ verzeihend, aber Keilwellen (häufig in der Automobil- und High-End-Audiotechnik) stellen eine "Treppenstufen"-Herausforderung dar.

Die D-Wellen-Strategie

Für eine Standard-D-Welle empfehlen wir typischerweise einen Spielraum von 0,15 mm bis 0,25 mm. Die "flache" Seite der D-Welle dient als primärer Drehmomentübertragungspunkt. Wenn die Passung zu eng ist, konzentriert sich die Spannung an den Ecken des "D", was bei Materialien wie PLA zur Rissausbreitung führen kann. Für diese Anwendungen ist die Verwendung eines Hochleistungsmaterials wie PA12-CF-Filament äußerst effektiv, da seine Kohlefaserverstärkung die XY-Schrumpfung erheblich reduziert und die Schlagzähigkeit erhöht.

Die Keilwellen-Herausforderung

Keilwellen benötigen mehr Spielraum – normalerweise 0,3 mm bis 0,4 mm. Da 3D-Drucker Kurven mit kleinen Segmenten annähern, sind die "Zähne" einer gedruckten Keilwelle oft etwas größer als im CAD vorgesehen. Darüber hinaus hebt der Ultimaker-Materialleitfaden zu PETG vs. PLA vs. ABS hervor, dass schlagzähe Materialien unter Last leicht verformbar sind, was bei Keilwellen sogar vorteilhaft ist, da sich die Zähne so "setzen" können.

Die Rolle der Temperaturkontrolle für die Maßgenauigkeit

Einer der am meisten übersehenen Faktoren bei der Passung von Teilen ist die Umgebung. Wenn Sie technische Materialien in einem offenen Drucker drucken, kämpfen Sie einen aussichtslosen Kampf gegen die Physik.

Warum geschlossene Bauräume wichtig sind

Maßstabilität erfordert eine konstante Kammertemperatur während des gesamten Druckzyklus. Verzug und Schrumpfung stehen in direktem Zusammenhang mit der Abkühlgeschwindigkeit des Teils.

In unseren Tests reduziert die Verwendung eines Druckers mit aktiv beheizter Kammer, wie dem QIDI Q2 3D-Drucker, der eine 65 °C-Umgebung aufrechterhält, die differentielle Schrumpfung bei ABS und ASA um etwa 30 %. Dies stellt sicher, dass der Boden des Drehknopfs (in der Nähe des beheizten Betts) und die Oberseite des Drehknopfs nahezu identische Lochdurchmesser aufweisen. Ohne diese Kontrolle erhalten Sie oft ein "konisches" Loch, das am Eingang passt, aber auf halber Wellenlänge stecken bleibt.

Slicer-Einstellungen für bessere Passung

Bevor Sie zum Bohrer greifen, gibt es drei kritische Einstellungen in Ihrem Slicer, die 90 % der Passungsprobleme lösen können.

1. XY-Loch-Kompensation: Die meisten modernen Slicer ermöglichen es, Innendurchmesser gezielt zu vergrößern, ohne die Außenmaße des Teils zu beeinflussen. Ein Wert von 0,1 mm ist ein guter Ausgangspunkt für 6-mm-Wellen.
2. Elefantenfuß-Kompensation: Die erste Schicht wird oft zusammengedrückt, um die Betthaftung zu gewährleisten, was eine "Lippe" erzeugt, die den Lochdurchlass verengt. Wir empfehlen, eine horizontale Expansionskompensation von 0,2 mm mit einer 45°-Fase am Lochgrund in Ihrem CAD-Design zu kombinieren.
3. Wandreihenfolge: Stellen Sie Ihren Slicer auf "Außenwand zuerst" ein. Dies kann die Überhangleistung geringfügig beeinträchtigen, stellt jedoch sicher, dass die Düse nicht gegen vorhandene Innenwände drückt, was das Loch nach innen "ausbeulen" könnte.

Für Teile, die extreme UV-Beständigkeit erfordern oder im Außenbereich verwendet werden, ist ASA-Filament die bevorzugte Wahl. Wenn das Gewicht eine Rolle spielt – beispielsweise in Drohnen- oder Luftfahrtanwendungen – nutzt ASA-Aero-Filament eine On-Demand-Schaumtechnologie, um das Teilegewicht um bis zu 50 % zu reduzieren, während die dimensionalen Vorteile der ASA-Basis erhalten bleiben.

Professionelle Nachbearbeitung: Die "Endpassung"

Selbst mit perfekten Einstellungen können technische Materialien unberechenbar sein. Wenn ein Teil gerade zu eng ist, verwenden professionelle Praktiker zwei Hauptmethoden, um eine perfekte Passung ohne Neudruck zu erreichen:

• Stufenbohren: Die Verwendung von Hartmetallbohrern in 0,1-mm-Schritten ermöglicht es, eine Bohrung mit chirurgischer Präzision zu reinigen. Bohren Sie immer mit niedriger Drehzahl, um zu verhindern, dass der Kunststoff schmilzt und den Bohrer festklemmt.
• Kontrollierte thermische Ausdehnung: Ein kurzer Einsatz einer Heißluftpistole (auf 85–95 °C eingestellt) kann die Innenwände gerade so weit erweichen, dass Sie den Drehknopf auf die Welle pressen können. Nach dem Abkühlen schrumpft der Kunststoff "schrumpfend" um die Welle und erzeugt eine äußerst sichere Verbindung.

Zusammenfassende Checkliste für perfekte Passung

• Messen Sie die Welle: Verwenden Sie die tatsächliche Hardware, nicht nur das Datenblatt.
• Wählen Sie das richtige Material: Verwenden Sie PA12-CF-Filament für mechanische Teile mit hohem Drehmoment.
• Kontrollieren Sie die Umgebung: Nutzen Sie eine beheizte Kammer (wie die 65 °C-Kammer des QIDI Q2 3D-Druckers), um vertikale Gleichmäßigkeit zu gewährleisten.
• Wenden Sie Kompensationen an: Verwenden Sie XY-Loch-Kompensation (0,1 mm) und Elefantenfuß-Offsets.
• Konstruieren Sie für den Prozess: Fügen Sie allen Lochöffnungen 45°-Fasen hinzu.

Indem Sie den 3D-Druck eher als thermische Management-Herausforderung denn als rein geometrische betrachten, können Sie Ersatzteile herstellen, die mit der Qualität von ursprünglich spritzgegossenen Komponenten konkurrieren – und diese oft übertreffen. Ob Sie nun Drehknöpfe für Vintage-Möbel ersetzen oder individuelle mechanische Distanzstücke erstellen – Präzision ist das Kennzeichen professioneller Arbeit.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Bei der Herstellung von Ersatzteilen für hochdrehmomentbelastete, hochtemperaturbelastete oder sicherheitskritische Anwendungen führen Sie stets gründliche Belastungstests durch. 3D-gedruckte Teile können andere Versagensweisen aufweisen als Originalkomponenten.
