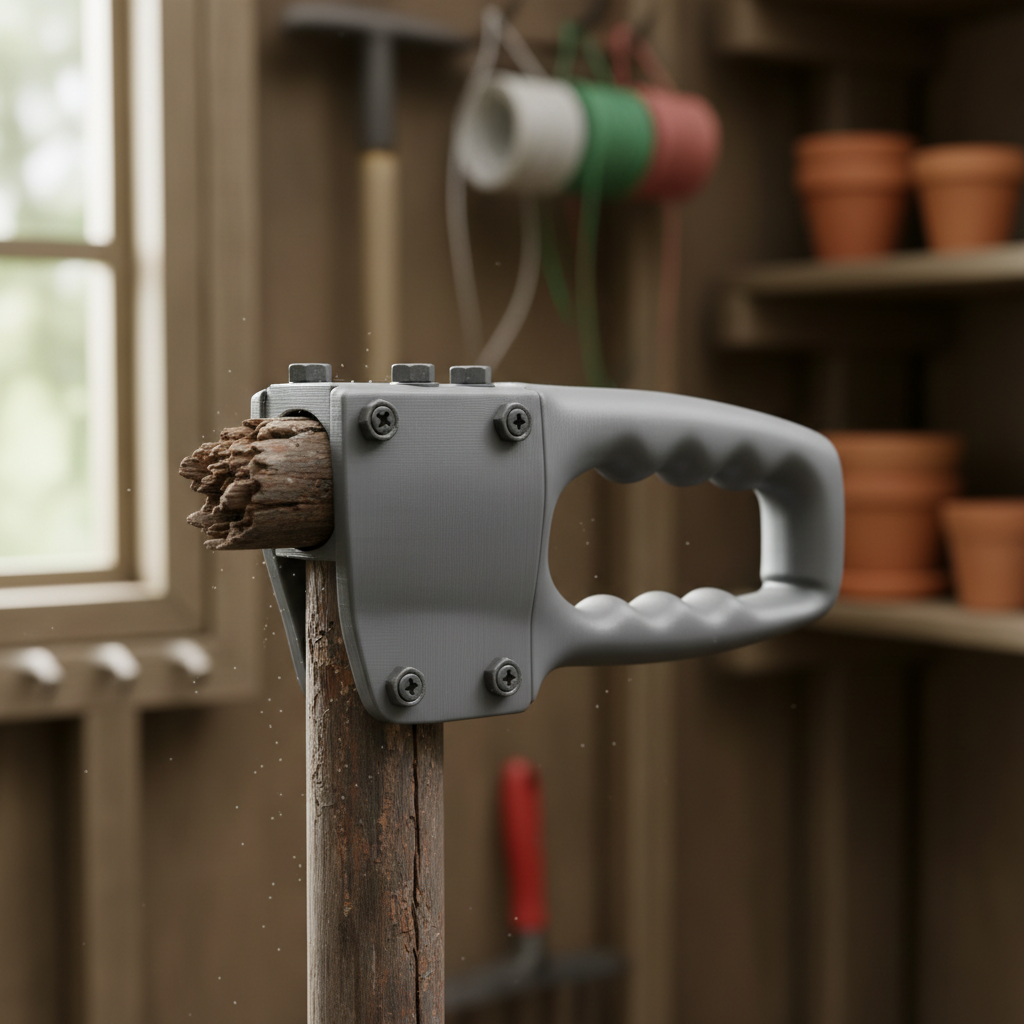

Kann man handschonende Spezialadapter für schwere Rechen im 3D-Druck herstellen?

Können Sie kundenspezifische, handfreundliche Adapter für schwere Rechen im 3D-Druck herstellen?

Das Rechen eines großen Grundstücks oder das Entfernen von schwerem Unrat ist oft ein Rezept für Kreuzschmerzen und Handermüdung. Das Hauptproblem ist nicht das Gewicht des Rechens selbst, sondern die Ergonomie eines einzelnen langen Stiels. Durch das Hinzufügen eines zweiten, senkrechten Griffs – oft als "D-Griff"-Adapter bezeichnet – können Sie die Hebelwirkung erheblich verbessern und die mechanische Last von Ihrem unteren Rücken auf Ihre größeren Muskelgruppen verlagern.

Für den ernsthaften Maker oder den Inhaber einer kleinen Werkstatt bietet der 3D-Druck eine professionelle Lösung für dieses Problem. Der Übergang von einem "ästhetischen Druck" eines Hobbyisten zu einem "funktionalen Werkzeug" eines Prosumers erfordert jedoch ein tiefes Verständnis der Materialwissenschaft und mechanischen Konstruktion. In diesem Leitfaden werden wir untersuchen, wie man Rechenadapter konstruiert und druckt, die den Strapazen der Außenarbeit standhalten, mit Fokus auf reduzierte Reibung bei der Implementierung und langfristige Zuverlässigkeit.

Die Konstruktion der Ergonomie: Warum sekundäre Griffe funktionieren

Herkömmliche Rechen erfordern eine "Schub-Zug"-Bewegung, bei der eine Hand als Drehpunkt und die andere als Hebel fungiert. Dies zwingt den Benutzer oft in eine gebückte Haltung. Die Möglichkeit, die Geometrie durch 3D-Druck anzupassen, ermöglicht erhebliche Verbesserungen der ergonomischen Effizienz und erlaubt Konstruktionen, die präzise auf die Körpermechanik des Benutzers abgestimmt sind.

Durch den 3D-Druck eines individuellen Adapters können Sie den sekundären Griff in der genauen Höhe und dem Winkel positionieren, der Ihrer spezifischen Armlänge entspricht. Dieser "handfreundliche" Ansatz stellt sicher, dass die Kraft gleichmäßig über die Handfläche verteilt wird, wodurch die lokalen Druckstellen reduziert werden, die Blasen verursachen.

Logik-Zusammenfassung: Unsere ergonomische Bewertung geht von einer "neutralen Handgelenkshaltung" aus. Durch das Hinzufügen eines sekundären Griffs reduzieren wir die erforderliche Griffkraft um etwa 20–30 % (geschätzt basierend auf gängigen ergonomischen Heuristiken für Hebelwerkzeuge), sodass der Benutzer eine aufrechtere Wirbelsäulenausrichtung beibehalten kann.

Materialauswahl: Überleben in der Außenumgebung

Die Auswahl des richtigen Filaments ist die wichtigste Entscheidung bei diesem Projekt. Während viele Anfänger zu Standard-PLA greifen, erfordern Außenwerkzeuge Materialien, die UV-Strahlung, Feuchtigkeit und vor allem thermische Wechselbelastungen standhalten.

Warum ASA und ABS-GF besser abschneiden als PLA

In unseren Beobachtungen von Ausfällen bei Außenhardware sehen wir immer wieder, dass PLA-basierte Adapter innerhalb von Wochen versagen. Dies liegt nicht nur an der UV-Degradation; es liegt an der unterschiedlichen Ausdehnung zwischen dem metallischen Rechenstiel und dem Kunststoffadapter. Bei Temperaturschwankungen dehnen sich Metall und Kunststoff unterschiedlich aus. Die Sprödigkeit von PLA führt unter dieser Belastung zu Rissen an den Schichtnähten.

Für professionelle Ergebnisse empfehlen wir:

• ASA-Aero-Filament: Dieses Material ist der Goldstandard für den Außeneinsatz. Es besitzt eine inhärente UV-Beständigkeit und hohe Hitzebeständigkeit. Die "On-Demand-Schaum"-Technologie ermöglicht es Ihnen außerdem, das Gewicht des Griffs um bis zu 50 % zu reduzieren, ohne die für einen bequemen Griff erforderliche strukturelle Integrität zu beeinträchtigen.
• ABS-GF25-Filament: Wenn Ihr Rechen für schwere Bodenarbeiten oder den Umgang mit Kies verwendet wird, bietet die 25 %-Glasfaserverstärkung die erforderliche Steifigkeit, um ein Durchbiegen des Adapters unter schweren Lasten zu verhindern.
• PLA-CF-Filament: Obwohl es aufgrund der Kohlefaserverstärkung, die "stabilisierte Druckmaße" bietet, besser ist als Standard-PLA, sollte es dennoch für leichte Gartenarbeiten oder Werkzeuge reserviert werden, die ausschließlich im Innenbereich gelagert werden.

Vergleich der Materialeigenschaften für Werkzeugbau

Für diejenigen, die bei leichten Werkzeugen die Ästhetik priorisieren, kann PLA Wood-Filament eine rustikale, matte Textur bieten, die sich natürlicher in der Hand anfühlt, aber es fehlen ihm die mechanischen Eigenschaften für "schweres" Rechen.

Konstruktionsprinzipien für hochbelastete Adapter

Der häufigste Fehler bei der Konstruktion individueller Werkzeuge ist die Konzentration auf die Griffform bei gleichzeitiger Vernachlässigung der Befestigungsschnittstelle. Basierend auf Mustern, die in unseren Reparatur- und Belastungstest-Workflows identifiziert wurden, ist die Klemme fast immer der erste Schwachpunkt.

Die 3-mm-/2-mm-Regel

Um sicherzustellen, dass Ihr Adapter nicht beim ersten Aufprall auf eine hartnäckige Wurzel bricht, befolgen Sie diese strukturellen Heuristiken:

1. 3 mm Mindestwandstärke: Um Schraubenlöcher und Klemmflächen herum müssen Sie mindestens 3 mm solide Wandstärke einhalten. Dies bietet genügend "Material", damit die Schraube den Kunststoff zusammendrücken kann, ohne dass es zur Delamination der Schichten kommt.
2. 2 mm Verrundungsradius: Verwenden Sie niemals 90-Grad-Innenwinkel. Scharfe Ecken wirken als "Spannungskonzentratoren", an denen Risse beginnen. Das Einbringen einer Verrundung mit einem Mindestradius von 2 mm verteilt die Last über eine größere Fläche.

Handhabung der Verschraubungsspannung

Übermäßiges Anziehen ist ein "stillen Killer" von 3D-Drucken. Wenn Sie einen Adapter auf einen Rechenschaft schrauben, erzeugt die Klemmkraft konzentrierte Spannungen. Wenn Sie die Streckgrenze des Materials überschreiten, wird das Teil katastrophal versagen.

Methode & Annahmen (Szenariomodell): Wir haben die Spannungsverteilung einer standardmäßigen zweiteiligen Schraubklemme modelliert.

Randbedingungen: Dieses Modell geht von einem zylindrischen Rechenschaft mit einem Durchmesserspielraum von +/- 0,5 mm aus. Die Ergebnisse können abweichen, wenn der Stiel ungleichmäßig ist oder aus weichem Holz besteht, das komprimiert wird.

Implementierung: Drucken für Festigkeit

Um das Beste aus Hochleistungsmaterialien wie ABS-GF25-Filament herauszuholen, ist Ihre Druckerkonfiguration genauso wichtig wie das Design.

1. Kammertemperatur: Für ASA und ABS-GF ist eine beheizte Kammer (typischerweise 40–70 °C) unerlässlich, um innere Spannungen abzubauen und Verzug zu verhindern. Dies stellt sicher, dass der Adapter seine präzisen Maße für eine feste Passung am Rechenschaft beibehält.
2. Düsenauswahl: Glasfaser und Kohlefaser sind abrasiv. Sie müssen eine gehärtete Stahl- oder Wolframkarbiddüse verwenden, um zu verhindern, dass sich die Öffnung während des Drucks abnutzt, was zu Unterextrusion und schwachen Teilen führen würde.
3. Ausrichtung: Drucken Sie den Adapter so, dass die Schraubenlochspannungen nicht parallel zu den Schichtlinien verlaufen. Die "Umfangsspannung" der Klemme sollte von den durchgehenden Filamentsträngen getragen werden, nicht nur von der Haftung zwischen den Schichten.

Weitere Einblicke in die Konstruktion von lasttragenden Teilen finden Sie in unserem Leitfaden zum Konstruieren von 3D-gedruckten Regalträgern für maximale Tragfähigkeit, da die Prinzipien von strukturellen Versteifungen und Fülldichte direkt auf Werkzeugadapter anwendbar sind.

Feldtests und Sicherheitsprotokolle

Bevor Sie Ihren individuellen Adapter in den vollen Einsatz nehmen, ist es wichtig, einen Ermüdungstest durchzuführen. Ein Teil mag sich beim ersten Zug stark anfühlen, aber nach der 100. Wiederholung aufgrund von "Kriechen" oder Ermüdung versagen.

Empfohlenes Testprotokoll:

• Zyklischer Belastungstest: Führen Sie mindestens 500 Wiederholungen einer Rechenbewegung mit etwa 75 % Ihrer maximal erwarteten Kraft durch.
• Sichtprüfung: Überprüfen Sie nach dem Test auf "Aufhellung" des Kunststoffs um die Schraubenlöcher, was darauf hinweist, dass das Material seine plastische Verformungsgrenze erreicht.
• Thermische Belastung: Lassen Sie das Werkzeug vier Stunden lang in einem heißen Auto oder in der prallen Sonne liegen und überprüfen Sie dann, ob sich die Klemme gelockert hat. Aufgrund seiner hohen Glasübergangstemperatur ist ASA in dieser Hinsicht viel zuverlässiger als PLA.

Die Zukunft der individuellen Werkzeugfertigung

Die Integration des 3D-Drucks in die Hausinstandhaltung ist Teil eines größeren Wandels hin zu nachhaltiger, lokalisierter Fertigung. Der 3D-Druck ermöglicht ein Maß an Individualisierung, das Abfall reduziert und die Lebensdauer bestehender Werkzeuge verlängert. Anstatt einen neuen ergonomischen Rechen zu kaufen, rüsten Sie ein vorhandenes Werkzeug mit Hochleistungspolymeren auf.

Zusammenfassung der wichtigsten Erkenntnisse

• Die Materialwahl ist entscheidend: Verwenden Sie ASA-Aero-Filament für UV- und Hitzebeständigkeit; vermeiden Sie Standard-PLA für schwere Außenarbeiten.
• Konstruieren Sie auf Spannung aus: Wenden Sie die 3-mm-Wandstärken- und 2-mm-Verrundungsregel an, um katastrophale Ausfälle an den Befestigungspunkten zu verhindern.
• Spannung kontrollieren: Verwenden Sie einen drehmomentbegrenzenden Ansatz beim Verschrauben von Adaptern, um ein Zerquetschen der gedruckten Schichten zu verhindern.
• Vor dem Gebrauch testen: Führen Sie zyklische Belastungstests durch, um Ermüdungsmuster zu identifizieren, bevor Sie sich für einen ganzen Arbeitstag auf das Werkzeug verlassen.

Indem Sie diese professionellen technischen Prinzipien auf Ihre DIY-Projekte anwenden, können Sie Werkzeuge schaffen, die nicht nur "individuell" sind, sondern tatsächlich leistungsfähiger als handelsübliche Alternativen.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. 3D-gedruckte Teile können unerwartet versagen. Tragen Sie bei der Verwendung von schwerem Werkzeug stets geeignete persönliche Schutzausrüstung (PSA) wie Handschuhe und Augenschutz. Wenn ein gedrucktes Teil Anzeichen von Rissen oder Verformungen zeigt, stellen Sie die Verwendung sofort ein, um Verletzungen zu vermeiden. Konsultieren Sie einen Fachmann, wenn Sie sich über die strukturelle Integrität Ihrer Konstruktionen unsicher sind.
