Entwurf von 3D-gedruckten Regallagern für maximale Tragfähigkeit

Der konstruktive Wandel: Vom dekorativen zum funktionalen 3D-Druck

Für viele beginnt die Reise in den 3D-Druck mit ästhetischen Modellen – Figuren, Schreibtischspielzeugen und Dekorationsartikeln. Wenn Anwender jedoch in den "Prosumer"- und Kleinunternehmensbereich übergehen, verlagert sich der Fokus vom Aussehen eines Teils hin zu seiner Leistung unter Last. Die Konstruktion eines 3D-gedruckten Regalträgers ist eine klassische technische Herausforderung, die diese Lücke überbrückt. Sie erfordert eine Abkehr von "Versuch und Irrtum" hin zu einer Methodik, die auf struktureller Optimierung und Materialwissenschaft basiert.

Die additive Fertigung (AM) wird zur Herstellung von leichten Endverbrauchsteilen eingesetzt, die erheblichen mechanischen Belastungen standhalten müssen. Ein Regalträger mag einfach erscheinen, unterliegt jedoch denselben physikalischen Gesetzen. Um eine maximale Tragfähigkeit zu erreichen, müssen Sie Spannungskonzentrationen, anisotrope Festigkeit (schichtabhängige Schwäche) und die spezifischen thermischen Eigenschaften technischer Filamente berücksichtigen.

Das Ziel ist nicht, das Teil einfach durch Erhöhung der Fülldichte "schwerer" zu machen, sondern es durch optimierte Geometrie "intelligenter" zu gestalten. Dieser Leitfaden untersucht die technischen Prinzipien, die erforderlich sind, um Halterungen zu bauen, die in ihrer Zuverlässigkeit mit spritzgegossenen oder sogar metallischen Komponenten konkurrieren.

Die Mechanik des Versagens: Warum Halterungen brechen

Bevor wir für Festigkeit optimieren, müssen wir verstehen, wie 3D-gedruckte Teile typischerweise versagen. Im Gegensatz zu isotropen Materialien wie Aluminiumguss oder Spritzgusskunststoff sind FDM-Drucke (Fused Deposition Modeling) anisotrop. Das bedeutet, dass ihre Festigkeit je nach Richtung der aufgebrachten Kraft variiert.

1. Die Z-Achsen-Schwäche (Zwischenschichthaftung)

Der häufigste Schwachpunkt bei einer Halterung ist die Bindung zwischen den Schichten. Wenn eine Last aufgebracht wird, erzeugt sie oft eine "Abzugskraft" zwischen den horizontalen Schichten.

Basierend auf häufigen Mustern aus Strukturtests versagen Halterungen, die mit parallel zur Lastrichtung verlaufenden Schichten gedruckt werden, typischerweise bei 40–60 % geringeren Lasten als solche mit senkrechter Schichtausrichtung. Dies ist auf die begrenzte Verkettung der Polymerketten über die Schichtgrenze hinweg im Vergleich zur durchgehenden Extrusion entlang des X-Y-Pfads zurückzuführen.

2. Spannungskonzentrationen an scharfen Ecken

Nach unserer Erfahrung mit der Konstruktion mechanischer Teile ist das häufigste Versagen bei 3D-gedruckten Halterungen nicht mangelnde Materialfestigkeit, sondern Spannungskonzentrationen an scharfen 90-Grad-Ecken. Diese scharfen Übergänge wirken als "Kraftmultiplikatoren" und konzentrieren das gesamte Gewicht des Regals auf eine einzige Kunststofflinie. Dies führt zur Rissausbreitung und plötzlichem mechanischem Versagen.

3. Herausziehen von Befestigungselementen

Selbst wenn der Halterungskörper stark ist, ist die Stelle, an der er an der Wand oder dem Regal befestigt wird, eine Schwachstelle. Standard-3D-gedruckte Wände sind oft zu dünn, um die Gewinde einer Schraube unter Last zu halten, was dazu führt, dass die Schraube "durch das Teil zieht".

Strategische Geometrie: Die 3:1-Versteifung und der 3-mm-Bund

Um diese Probleme zu lösen, gehen wir über einfache L-Formen hinaus und wenden konstruktive Heuristiken an, die Kräfte gleichmäßiger verteilen.

Die Versteifungsoptimierung

Eine Versteifung – die dreieckige Stütze zwischen dem vertikalen und dem horizontalen Arm der Halterung – ist unerlässlich. Ihre Dicke ist jedoch genauso wichtig wie ihre Existenz.

• Die 3:1-Regel: Für maximale Effizienz sollte die Versteifung etwa ein Drittel der Dicke der Hauptwand betragen, die sie verstärkt. Dies bietet ein hohes Steifigkeits-Gewichts-Verhältnis, ohne während des Drucks kühlungsbedingte Verzugsprobleme einzuführen.
• Variable Dicke: Fortgeschrittene Konstrukteure verwenden oft eine "konisch zulaufende" Versteifung, die an der Ecke (wo die Spannung am höchsten ist) dicker und an den Enden dünner ist.

Verrundungen: Der Feind der Spannung

Das Ersetzen jeder scharfen Innenecke durch eine "Verrundung" (einen abgerundeten Radius) ist vielleicht die effektivste Einzelmaßnahme zur Erhöhung der Tragfähigkeit. Eine Verrundung verteilt die Last über eine größere Oberfläche und verhindert, dass die Spannung an einem einzigen Punkt "eng wird".

Die 3-mm-Bund-Regel für Schraubenlöcher

Um Wanddurchbruchversagen zu verhindern, verlassen Sie sich nicht auf die Standardwandstärke Ihres Drucks.

• Die Heuristik: Fügen Sie um jedes Schraubenloch herum einen mindestens 3 mm dicken "Bund" (eine zylindrische Verstärkung) hinzu.
• Der Vorteil: Dies stellt sicher, dass die Schraubengewinde in eine solide Kunststoffmasse eingreifen, anstatt nur in wenige Umfangsschichten. Es verwandelt einen potenziellen Schwachpunkt in einen strukturellen Anker.

Materialauswahl: Über PLA hinaus

PLA eignet sich zwar hervorragend für das Prototyping, neigt jedoch zum "Kriechen" – der Tendenz eines Materials, sich unter einer konstanten Last über die Zeit bleibend zu verformen. Für funktionale Regalsysteme sind technische Filamente erforderlich.

Laut der NIST-Forschung zu fortschrittlichen Materialien für die additive Fertigung verbessert die Integration von Verstärkungen wie Kohlefaser oder Glasfaser die mechanischen Kennwerte von Thermoplasten erheblich.

Vergleich der Hochleistungsfilamente

Hinweis: Daten basieren auf den technischen Spezifikationen von QIDI.

Für die meisten schweren Haushaltsanwendungen ist PET-CF-Filament eine ideale Wahl. Es bietet eine ausgezeichnete Dimensionsstabilität und hohe Festigkeit ohne die extreme Druckschwierigkeit von reinem Nylon. Wenn Sie für extreme Umgebungen oder maximal mögliche Lasten konstruieren, bietet UltraPA-CF25(PPA-CF Core)-Filament das höchste Biegemodul (Steifigkeit), um sicherzustellen, dass die Halterung mit der Zeit nicht durchhängt.

Fertigungsparameter für maximale Festigkeit

Die verwendete Hardware ist genauso wichtig wie das Design. Hochleistungsmaterialien wie Kohlefaser (CF) und Glasfaser (GF) erfordern spezifische Bedingungen, um ihr volles Potenzial zu entfalten.

1. Aktive Kammerheizung

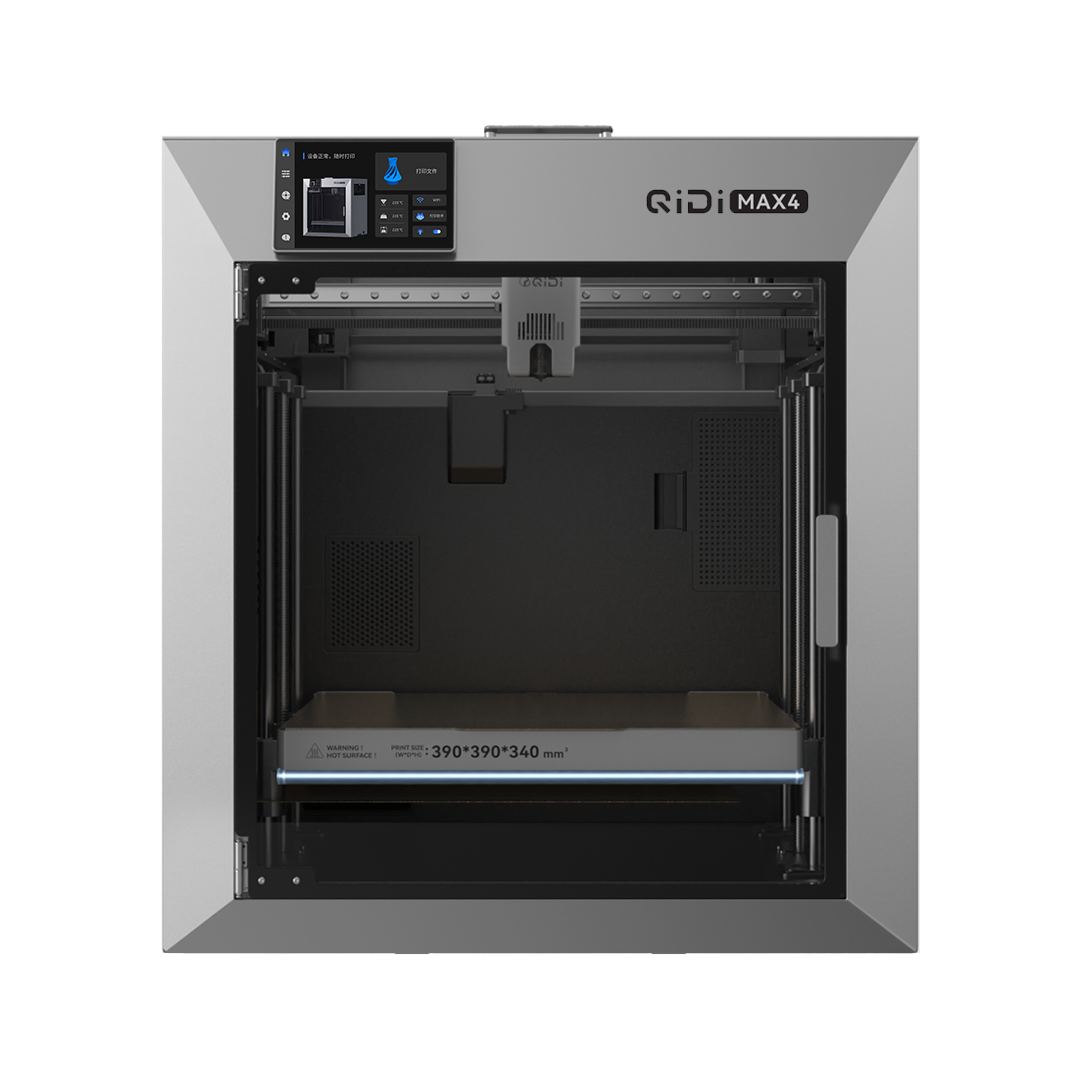

Beim Drucken mit Strukturmaterialien wie ABS, ASA oder Nylon-basierten Verbundwerkstoffen ist das thermische Management unverzichtbar. Der QIDI Max4 3D-Drucker verfügt über ein aktives Kammerheizsystem mit 65 °C.

• Der Vorteil: Dies gewährleistet eine konstante Temperatur während des gesamten Drucks und verbessert die Zwischenschichthaftung erheblich. Durch die Reduzierung des "thermischen Schocks" zwischen den Schichten wird ein monolithischeres Teil geschaffen, das weniger zur Delamination unter Belastung neigt.

2. Slicen für Festigkeit: Wände vor Fülldichte

Ein weit verbreiteter Irrglaube ist, dass 100 % Fülldichte ein Teil "unzerbrechlich" macht. In Wirklichkeit ist das Hinzufügen von mehr "Wandschleifen" (Umfangsschichten) weitaus effektiver.

• Die Logik: Spannung verläuft hauptsächlich entlang der Außenhaut eines Teils. Die Erhöhung der Wandschleifen auf 6 oder 8 Schichten erzeugt eine dicke strukturelle "Hülle", die den Großteil der Last aufnimmt. Die Fülldichte sollte hauptsächlich zur Unterstützung dieser Wände und zur Vermeidung von Beulungen verwendet werden.
• Füllmuster: Verwenden Sie "Gyroid"- oder "3D-Waben"-Muster. Diese bieten gleichmäßige Festigkeit in alle Richtungen (X, Y und Z), im Gegensatz zu "Grid" oder "Lines", die bei seitlicher Belastung schwach sind.

3. Die Kraft des Temperns

Bei Materialien wie PET-GF-Filament endet der Fertigungsprozess nicht, wenn der Drucker stoppt.

• Der Prozess: Legen Sie den gedruckten Träger für 4–6 Stunden in einen Ofen bei 80–100 °C.
• Das Ergebnis: Dieser als Tempern bekannte Prozess baut innere Spannungen aus dem Druckprozess ab und ermöglicht es den Polymerketten, sich weiter zu verhaken. Tests zeigen, dass dies die Schlagzähigkeit um 30–50 % erhöhen und das Risiko von Schichttrennung unter zyklischer Belastung (wiederholtes Auflegen und Abnehmen von Gewicht vom Regal) erheblich reduzieren kann.

Validierung und Sicherheitsfaktoren: Die 5:1-Heuristik

In einer professionellen Ingenieurumgebung würden wir eine Finite-Elemente-Analyse (FEA) zur Simulation von Lasten verwenden. Für den Heimanwender oder das kleine Unternehmen verwenden wir den Sicherheitsfaktor.

Logik-Zusammenfassung: Unsere Analyse geht davon aus, dass 3D-gedruckte Teile aufgrund von Feuchtigkeitsgehalten, Düsenverschleiß und geringen Temperaturschwankungen eine inhärente Variabilität aufweisen. Daher empfehlen wir einen hohen Sicherheitsfaktor.

• Die 5:1-Regel: Wenn Sie eine Halterung benötigen, die 10 kg trägt, konstruieren und testen Sie sie so, dass sie theoretisch 50 kg hält.
• Warum diese Zahl? Diese 500 %-Marge berücksichtigt den 40–60 %-Festigkeitsverlust in der Z-Achse und mögliches Kriechen über Monate oder Jahre der Nutzung.

Wenn Sie sich über die Tragfähigkeit unsicher sind, führen Sie einen "Zerstörungstest" an einer Opfereinheit durch. Fügen Sie schrittweise Gewicht hinzu, bis sie bricht, und teilen Sie dann dieses Bruchgewicht durch fünf, um Ihre "Sichere Arbeitslast" zu ermitteln.

Zusammenfassung der wichtigsten Erkenntnisse

Die Konstruktion eines hochbelastbaren Regalträgers ist eine Übung im Umgang mit den einzigartigen Eigenschaften des 3D-Drucks. Indem Sie diese Prinzipien befolgen, können Sie Teile schaffen, die nicht nur funktional, sondern außergewöhnlich zuverlässig sind:

• Ausrichtung priorisieren: Drucken Sie den Träger seitlich, sodass die "L"-Form durch durchgehende Kunststoffstränge und nicht durch gestapelte Schichten gebildet wird.
• Scharfe Ecken eliminieren: Verwenden Sie an jeder inneren Verbindungsstelle große Verrundungen, um Spannungskonzentrationen zu vermeiden.
• Befestigungspunkte verstärken: Verwenden Sie die 3-mm-Bund-Regel, um sicherzustellen, dass Schrauben nicht durch die Wände ziehen.
• Das richtige Filament wählen: Verwenden Sie PET-CF-Filament für Steifigkeit oder UltraPA-CF25(PPA-CF Core)-Filament für maximale strukturelle Integrität.
• Hardware nutzen: Nutzen Sie die aktive Kammerheizung des QIDI Max4 3D-Druckers, um die Zwischenschichtbindungsfestigkeit zu maximieren.
• Nachbearbeiten: Tempern Sie glas- oder kohlegefüllte Teile, um ihr volles mechanisches Potenzial freizusetzen.

Indem Sie vom "Drucken einer Form" zum "Konstruieren einer Struktur" übergehen, verwandeln Sie Ihren 3D-Drucker von einem Hobbywerkzeug in eine echte Fertigungsanlage für Zuhause und Werkstatt.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Die Tragfähigkeit von 3D-gedruckten Teilen hängt von zahlreichen Variablen ab, darunter Druckeinstellungen, Materialqualität und Umgebungsbedingungen. Führen Sie für kritische Anwendungen stets unabhängige Belastungstests durch. 3D-gedruckte Teile können unerwartet versagen; verwenden Sie sie nicht für Überkopfaufbewahrung oder in Anwendungen, bei denen ein Versagen zu Verletzungen oder erheblichen Sachschäden führen könnte.
