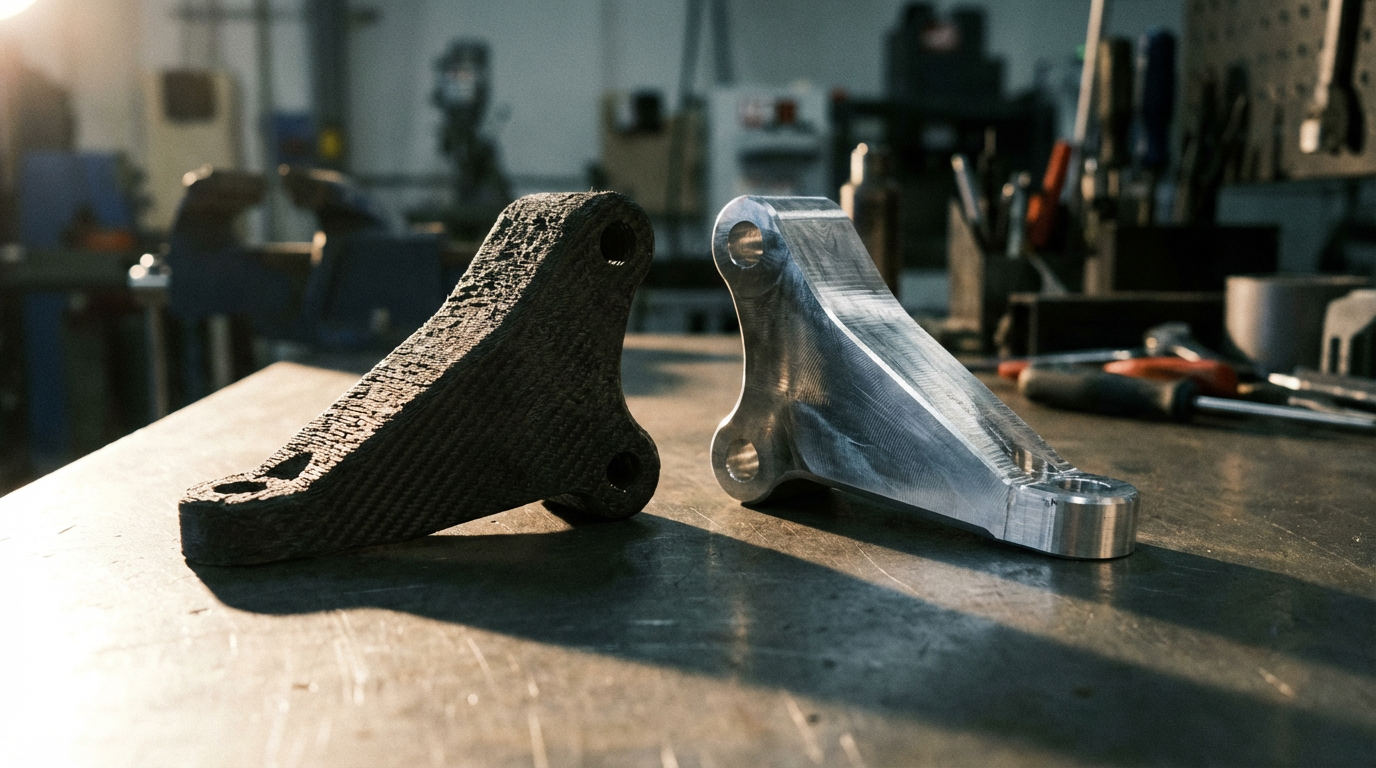

Können Carbonfaser-FDM-Teile wirklich Metallkomponenten ersetzen?

Das Versprechen (und der Hype)

Kohlefaserfilamente (Carbon Fiber, CF) sind zur Standardantwort für jeden geworden, der fragt: „Was ist das stärkste Material, das ich in 3D drucken kann?“ Oberflächlich betrachtet klingt das Verkaufsargument überzeugend: gehackte Kohlefasern, die in eine Nylon- oder PET-Matrix eingebettet sind und Teile produzieren, die steifer, leichter und dimensionsstabiler sind als herkömmliche Kunststoffe.

Aber „stärker als PLA“ und „kann Aluminium ersetzen“ sind zwei sehr unterschiedliche Behauptungen. Die erste ist leicht zu verifizieren. Die zweite erfordert echte Daten, ehrliche Vergleiche und die Bereitschaft aufzuzeigen, wo CF-FDM-Verbundwerkstoffe an ihre Grenzen stoßen. Genau darum geht es in diesem Artikel.

Ich habe Wochen damit verbracht, mechanische Eigenschaftsdaten aus Herstellerdatenblättern, von unabhängigen Testlaboren wie CNC Kitchen und aus Peer-Review-Forschungen zusammenzutragen. Das Bild, das sich ergibt, ist differenzierter, als es Skeptiker oder Marketingabteilungen wahrhaben wollen.

Die Festigkeitswerte – ganz ehrlich

Beginnen wir mit dem Vergleich, den jeder sehen möchte. Dies sind Zugfestigkeitswerte, gemessen nach ISO 527, gedruckt in XY-Ausrichtung (die stärkste Richtung für FDM-Teile).

Die nackten Zahlen erzählen eine klare Geschichte: Die besten CF-Filamente erreichen etwa 25–35 % der Zugfestigkeit von Aluminium. Das ist eine große Lücke. Bei der Steifigkeit (Modul) wird der Abstand noch größer: Aluminium ist etwa 8- bis 20-mal steifer als jeder gedruckte CF-Verbundwerkstoff, abhängig vom Faseranteil und dem Matrixtyp.

Aber hier ist das Detail, das die Kalkulation verändert: die Dichte. CF-Verbundwerkstoffe wiegen weniger als die Hälfte von Aluminium und etwa ein Sechstel von Stahl. Bezogen auf das Verhältnis von Festigkeit zu Gewicht (spezifische Festigkeit) verringert sich der Abstand erheblich. Markforged berichtet, dass ihre Endlos-Kohlefaserteile bei Biegung ein um 50 % höheres Festigkeit-Gewicht-Verhältnis als 6061-Aluminium erreichen.

Unabhängige Tests von CNC Kitchen ergaben für eine andere PA12-CF-Marke höhere Werte: etwa 120 MPa im trockenen Zustand in XY-Richtung, die nach Feuchtigkeitsaufnahme auf etwa 102 MPa sanken. Die Differenz zu den Polymaker-Werten in der obigen Tabelle (72 MPa) spiegelt reale Unterschiede zwischen Herstellern, Fasergehalt und Testbedingungen wider. PA6-CF erwies sich im trockenen Zustand mit rund 140 MPa als stärker, stürzte aber nach Feuchtigkeitsexposition auf 78 MPa ab. Das ist ein Verlust von 44 %, was entscheidend ist, wenn Ihre Teile außerhalb eines klimakontrollierten Raums eingesetzt werden.

Das Z-Achsen-Problem

Hier beginnt das ehrliche Gespräch. Jeder Wert in der obigen Tabelle wurde in XY-Ausrichtung gemessen, d. h. die Last wurde in derselben Ebene wie die Druckschichten aufgebracht. Das ist die starke Richtung. Dreht man die Last um 90 Grad, sodass sie die Schichten auseinanderzieht, ändert sich das Bild schlagartig.

Aluminium ist es egal, in welcher Richtung man es belastet. CF-FDM-Teilen ist es extrem wichtig. Das BASF PAHT CF15 fällt von 103 MPa auf nur 18 MPa in Z-Richtung: ein Verlust von 82 %. Selbst das besser abschneidende PA12-CF verliert 40 % seiner Festigkeit über die Schichten hinweg.

Forschungen in Nature Scientific Reports ergaben, dass Endlos-Kohlefaser-Verbundwerkstoffe bis zu 98 % ihrer Zugfestigkeit verlieren können, wenn sie senkrecht zur Faserausrichtung belastet werden. Dies ist ein Extremfall bei Endlosfasern, verdeutlicht aber, warum die Druckorientierung die wichtigste Designentscheidung für CF-FDM-Teile ist.

Diese Anisotropie ist der fundamentale Grund, warum CF-FDM nicht als direkter 1:1-Ersatz für bearbeitetes Metall unter beliebigen Belastungsbedingungen betrachtet werden kann. Metall ist isotrop. Gedruckte Verbundwerkstoffe sind es nicht. Es ist möglich, um diese Einschränkung herum zu konstruieren, aber es erfordert ein Verständnis der Lastpfade, das traditionelles Teiledesign oft nicht verlangt.

Wo CF-FDM tatsächlich gegen Metall gewinnt

Trotz der Einschränkungen gibt es reale Anwendungen, in denen CF-FDM-Verbundwerkstoffe bearbeitetes Aluminium in den entscheidenden Metriken übertreffen. Nicht in der reinen Festigkeit, sondern in der Kombination aus Gewicht, Kosten, Lieferzeit und geometrischer Freiheit.

Jigs, Haltevorrichtungen und Werkzeuge

Dies ist der klarste Sieg. Dixon Valve & Coupling ersetzte CNC-gefräste Aluminiumbacken für ihre Roboter-Montagelinie durch Markforged Onyx + Endlos-Kohlefaserteile. Das Ergebnis: 9,06 $ pro gedruckter Vorrichtung gegenüber 290,53 $ für das gefräste Äquivalent. Das ist eine Kostenersparnis von 97 %, wobei die Produktionszeit von 72 Stunden auf unter 10 Stunden sank.

Drohnenrahmen und UAV-Komponenten

TSURU Robotics gestaltete ihren Drohnenrahmen mit Endlos-Kohlefaserdruck neu. Das Gewicht sank um 43 % auf 250 Gramm (was zufällig die EU-Schwelle für vereinfachte UAV-Regulierungen ist). Die Steifigkeit stieg um 16,4 %. Die Kosten fielen um 48 %. Wenn jedes Gramm Rahmengewicht direkt in Flugzeit oder Nutzlastkapazität umgemünzt wird, sind CF-FDM-Verbundwerkstoffe sinnvoller als Aluminium-Rohrrahmen.

Roboter-Endeffektoren

Leichtere Werkzeuge am Ende eines Roboterarms bedeuten, dass der Arm sich schneller bewegen kann, mehr Nutzlast trägt oder einen kleineren (günstigeren) Motor verwenden kann. Mehrere Luft- und Raumfahrtzulieferer drucken Endeffektoren mittlerweile aus CF-Nylon, anstatt sie aus Aluminiumblöcken zu fräsen.

Für Materialien, die stark genug für diese Anwendungen sind, erkunden Sie die Hochleistungs-Filament-Kollektion oder die Industrie-Verbundwerkstoffe für Kohlefaser-Optionen, die speziell für den technischen Einsatz formuliert wurden.

Wo es nicht funktioniert (und auch nicht funktionieren wird)

Es gibt Anwendungen, bei denen CF-FDM Metall nicht ersetzen sollte.

Primäre strukturelle Lastpfade

Jedes Teil, das bei einem Versagen ein Sicherheitsrisiko darstellt. Aufhängungskomponenten, tragende Halterungen in bewohnten Strukturen, Druckbehälter. Kein CF-FDM-Filament verfügt derzeit über eine Zertifizierung für primäre strukturelle Lasten in der Luft- und Raumfahrt oder im Automobilbereich.

Anwendungen mit hoher Ermüdung (Fatigue)

Schichtgrenzen sind Ausgangspunkte für Risse. Unter zyklischer Belastung delaminieren CF-FDM-Teile progressiv. Eine gefräste Aluminiumhalterung kann Millionen von Lastzyklen überstehen. Eine gedruckte CF-Halterung in derselben Anwendung könnte nach einem Bruchteil davon versagen.

Dauerhaft hohe Temperaturen

PA12-CF erreicht bei der Wärmeformbeständigkeit etwa 100°C. PET-CF etwa 80°C. PAHT-CF ist mit 194°C beeindruckend, aber das ist immer noch weit entfernt vom Schmelzpunkt von Aluminium (582°C). Anwendungen im Motorraum oder in der Nähe von Wärmequellen über 150°C schließen die meisten CF-Filamente aus, mit Ausnahme von Spezialmaterialien wie PPS-CF.

Was man braucht, um Kohlefaser richtig zu drucken

Kohlefaser-Verbundwerkstoffe sind kein Plug-and-Play wie PLA. Die Anforderungen an den Drucker sind spezifisch.

Beheizte Kammer

Nylonbasierte CF-Filamente (PA12-CF, PAHT-CF) verziehen sich (Warping) ohne einen geschlossenen, beheizten Bauraum aggressiv. Der QIDI Plus4 verfügt über eine aktive Kammertemperatur von 65°C und ein 370°C Hotend, was jedes Kohlefaserfilament auf dem Markt abdeckt. Der Max4 bietet zudem ein Bauvolumen von 390×390×340 mm für größere Vorrichtungen.

Gehärtete Düse

Kohlefasern sind härter als Messing. Eine Standard-Messingdüse kann bereits nach 250 Gramm CF-Filament zerstört sein. Düsen aus gehärtetem Stahl bieten eine 25- bis 100-mal höhere Verschleißfestigkeit. QIDI-Drucker werden genau aus diesem Grund mit Optionen für gehärteten Stahl ausgeliefert.

Trockenes Filament

Nylon absorbiert Feuchtigkeit bis zur Sättigung in nur 18 Stunden Umgebungsexposition. Nasses Nylon druckt mit Blasen, Stringing und drastisch reduzierter Festigkeit. Trocknen Sie das Filament bei 70–80°C für 6–12 Stunden vor Gebrauch.

PET-CF ist deutlich unempfindlicher gegenüber Feuchtigkeit als PA-CF. Wenn Ihre Anwendung nicht die extrem hohe Hitzebeständigkeit von Nylon-Verbundwerkstoffen benötigt, ist PET-CF oft der einfachere Einstieg.

Die Kostenrechnung

Die Materialkosten pro Kilogramm sprechen eigentlich für Aluminium. 6061-Stangenmaterial kostet etwa 8–15 €/kg. CF-Filament kostet je nach Marke 60–200 €/kg. Rein nach Materialgewicht ist Aluminium billiger.

Aber Materialkosten sind die falsche Metrik. Der echte Vergleich ist der Preis pro fertigem Teil.

Bei geringen Stückzahlen (1–50 Teile) gewinnt CF-FDM wirtschaftlich um Längen. Mit Druckern, die schnell genug für zügige Iterationen sind, wird das Prototyping zum Design-Werkzeug: Halterung drucken, testen, neu konstruieren, neu drucken – alles an einem Tag.

Das praktische Fazit

Können Kohlefaser-FDM-Teile Metall ersetzen? Manchmal. In spezifischen Anwendungen, mit informierten Design-Entscheidungen und ehrlichen Erwartungen.

CF-FDM-Verbundwerkstoffe können Aluminium in Haltevorrichtungen, Werkzeugen, Drohnenrahmen, Roboter-Endeffektoren und Prototyp-Halterungen ersetzen. Sie tun dies zu geringeren Kosten, mit schnellerer Lieferzeit und geringerem Gewicht. Für diese Anwendungen ist die Antwort ein klares Ja.

Sie können Aluminium nicht in primären strukturellen Elementen, bei hoher Ermüdungsbelastung oder in dauerhaften Hochtemperaturumgebungen über 150°C ersetzen. Hier ist die Antwort Nein.

Die wahre Chance liegt nicht im Ersatz, sondern in der Ergänzung.
