Fingerschienen anpassen: Scannen und Drucken für die perfekte Passform

Warum überhaupt eine Schiene drucken?

Fingerfertigschienen gibt es in klein, mittel und groß. Ihr Finger jedoch nicht. Eine 3D-gedruckte Schiene kann die exakte Geometrie eines einzelnen Fingergelenks nachbilden, den Druck dorthin leiten, wo er hingehört, und Belüftungslöcher enthalten, die die Haut atmen lassen. Veröffentlichte Forschungen untermauern dies: Ein Übersichtsartikel aus dem Jahr 2021, der 17 Studien zu 3D-gedruckten Handorthesen analysierte, fand positive Auswirkungen auf die Handfunktion und die Patientenzufriedenheit. Eine separate randomisierte kontrollierte Studie, die 3D-gedruckte PLA-Schienen mit herkömmlichen thermoplastischen Schienen verglich, ergab vergleichbare Werte bei der Patientenzufriedenheit.

Das Kostenargument ist ebenfalls schwer zu ignorieren. Eine veröffentlichte Fallserie über 3D-gedruckte Fingerschienen für die Verbrennungsrehabilitation berichtete von Materialkosten unter 1 $ pro Schiene. Maßgefertigte thermoplastische Schienen von einem Ergotherapeuten können in den USA 50–200 $ pro Besuch kosten. Selbst unter Berücksichtigung des Druckers und Ihrer Zeit rechnet sich das, wenn Sie mehr als ein oder zwei benötigen.

Der eigentliche Vorteil ist jedoch die Iteration. Drucken Sie eine, probieren Sie sie aus, passen Sie sie an, drucken Sie erneut. Der ganze Zyklus dauert ein oder zwei Stunden. Diese Art der schnellen Verfeinerung macht gedruckte Schienen trotz der längeren Produktionszeit pro Einheit konkurrenzfähig.

Eine Einschränkung, bevor wir fortfahren: 3D-gedruckte Schienen sind persönliche Hilfsmittel, keine von der FDA zugelassenen Medizinprodukte. Sie haben keine 510(k)-Zulassung durchlaufen. Bei akuten Frakturen oder schweren Verletzungen suchen Sie einen Arzt auf. Dieser Leitfaden richtet sich an Situationen, in denen Sie einen bequemen, individuellen Fingerstabilisator benötigen und ihn selbst herstellen möchten.

Scannen Ihrer Hand

Sie haben zwei Möglichkeiten: einen Handy-Scan für eine grobe Referenzgeometrie oder einen Messschieber für präzise Maße. Für beste Ergebnisse verwenden Sie beides.

Handy-Scan-Apps

iPhone LiDAR (Pro-Modelle) liefert eine Genauigkeit von etwa ±1 cm bei Objekten, die größer als 10 cm sind. Das klingt präzise, bis einem klar wird, dass ein Finger 15–20 mm breit ist. LiDAR allein erfasst nicht die benötigten Details.

Der Photogrammetrie-Modus ist besser für kleine Objekte geeignet. Die Foto-Modus von Polycam erreicht mittlere absolute Abweichungen von unter 3 mm bei Durchmessermessungen, mit relativen Fehlern unter 5 %. Das ist als Ausgangsreferenz brauchbar. Scaniverse (kostenlos, von Niantic) bietet eine ähnliche Photogrammetrie-Erfassung. Reduzieren Sie die LiDAR-Reichweiteneinstellung auf etwa Ihre Handgröße, um bessere Ergebnisse bei kleinen Objekten zu erzielen.

Der Vorgang: Halten Sie Ihre Hand ruhig vor einem kontrastierenden Hintergrund, bewegen Sie das Telefon langsam 40–60 Sekunden lang darum herum und exportieren Sie die Datei als STL. Nehmen Sie dann Messschieber-Maße des tatsächlichen Fingers zur Überprüfung. Vertrauen Sie nicht allein den Scan-Maßen für alles, was auf den Millimeter genau passen muss.

Professionelle Handscanner (Artec Eva, EinScan Pro) erreichen eine Genauigkeit von 0,05–0,1 mm. Das ist 30- bis 200-mal präziser als ein Telefon. Wenn Sie dies regelmäßig oder für andere tun, verändert die Investition die Situation. Für eine einmalige persönliche Schiene funktioniert der Ansatz mit Handy-Scan und Messschieber.

Der praktische Arbeitsablauf

1. Scannen Sie die Hand im Photogrammetrie-Modus (genauer als LiDAR für kleine Objekte)
2. Exportieren Sie die Datei als STL oder OBJ
3. Importieren Sie sie in Meshmixer zur Netzbereinigung: Entfernen Sie Rauschen, füllen Sie Löcher, glätten Sie
4. Nehmen Sie Messschieber-Maße des Fingers an wichtigen Punkten vor: Gelenkbreiten, Umfang, Segmentlängen
5. Verwenden Sie das bereinigte Netz in Ihrem CAD-Tool als visuelle Referenz, nicht als maßstabsgetreues Modell

Modellieren der Schiene

Ein veröffentlichter Arbeitsablauf mit Meshmixer zeigte, dass medizinisches Fachpersonal mit minimaler 3D-Modellierungserfahrung den Prozess in unter vier Stunden erlernen konnte. Nach der Einarbeitung sank die Entwurfszeit auf etwa 15 Minuten pro Schiene. Das ist der anzustrebende Maßstab.

Software-Optionen

Meshmixer (kostenlos, von Autodesk) ist der beste Ausgangspunkt für die direkte Netzmanipulation. Importieren Sie Ihren Scan, verwenden Sie Surface Offset, um eine 2-mm-Hülle um die Fingergeometrie zu erstellen, und schneiden Sie dann mit Plane Cut die Schienengrenzen zurecht. Das Remesh-Werkzeug generiert saubere Geometrie, wenn Sie Belüftungsmuster im Voronoi-Stil hinzufügen möchten. Boolesche Operationen ermöglichen es Ihnen, Löcher für die Luftzirkulation und Befestigungspunkte für Gurte zu stanzen.

Fusion 360 (kostenlos für den persönlichen Gebrauch) ist besser geeignet, wenn Sie parametrische Präzision benötigen. Importieren Sie das Scan-Netz als Referenzkörper und erstellen Sie dann eine Volumenkörpergeometrie darum herum. Reduzieren Sie das Netz in Meshmixer oder Blender auf unter 100.000 Facetten, bevor Sie es in Fusion einbringen, da die Software sonst ins Stocken gerät.

Blender bewältigt komplexe Netzoperationen besser als beide, hat aber eine steilere Lernkurve. Gut für die Generierung von Voronoi-Mustern und organische Oberflächenmodellierung, wenn Sie die Software bereits beherrschen.

Konstruktionsschritte

Importieren und bereinigen Sie das Scan-Netz. Erstellen Sie eine 2-mm-Versatzschale (dies wird die Schienenwand). Schneiden Sie sie auf die gewünschte Schienenform entlang des Fingers zu. Fügen Sie Belüftungslöcher hinzu und balancieren Sie dabei Atmungsaktivität und strukturelle Steifigkeit aus. Konstruieren Sie Halteelemente: Löcher für Klettbänder, Schnappverschlüsse oder, wenn Sie in TPU drucken, integrierte Filmscharniere.

Planen Sie 2–4 Stunden für Ihre erste Schiene ein, wenn Sie grundlegende CAD-Kenntnisse haben. Das sinkt auf 15–30 Minuten, sobald Sie einen Arbeitsablauf etabliert haben. Kalkulieren Sie 2–3 Druck- und Testiterationen ein, um die Passform perfekt zu treffen.

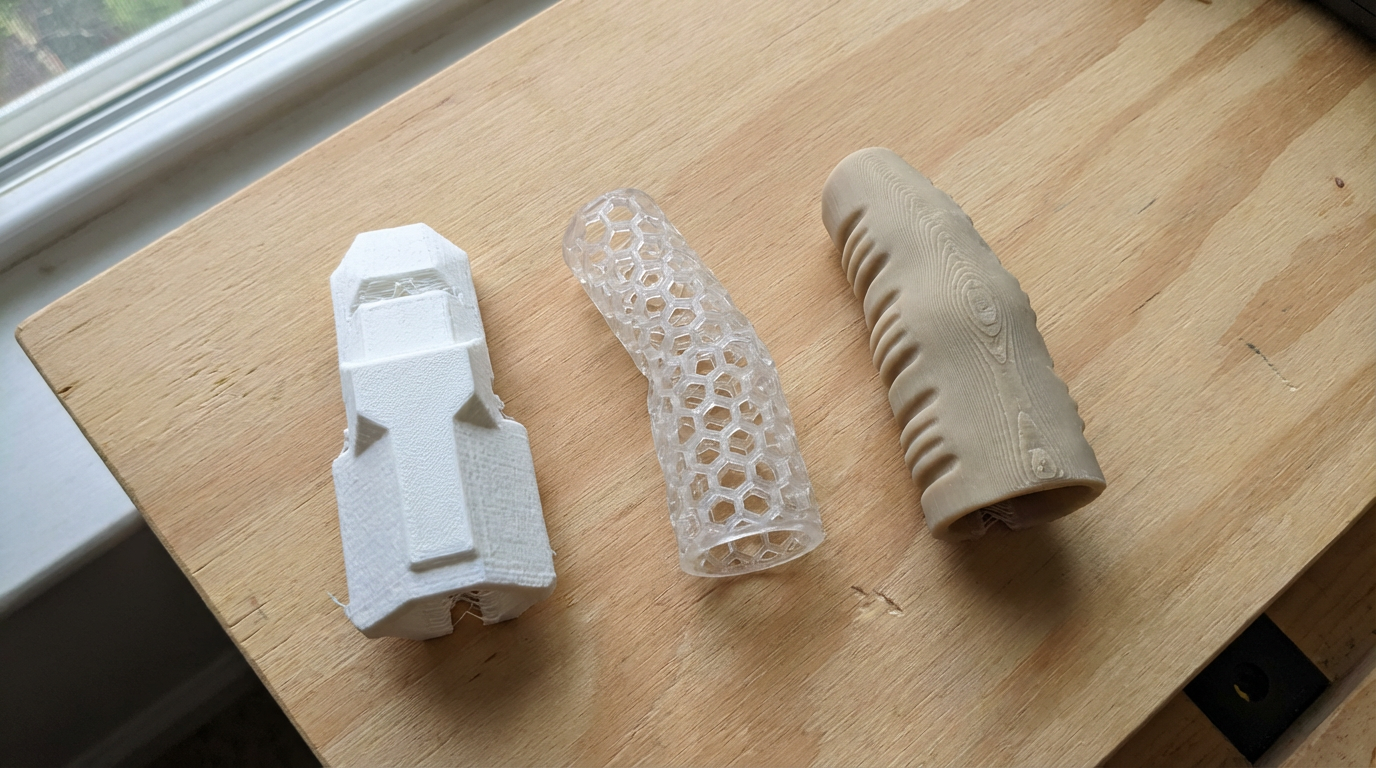

Wahl des Materials

Die Materialwahl hängt davon ab, ob Sie eine starre Ruhigstellung oder eine flexible Unterstützung benötigen. Hier ist ein Vergleich der Optionen, basierend auf veröffentlichten Tests und Erfahrungen aus der Community.

PLA: der praktische Standard

Die Glasübergangstemperatur von PLA von 60–65 °C ist hier tatsächlich ein Vorteil. Eine Heißluftpistole auf niedriger Stufe oder ein heißes Wasserbad bei 60 °C macht PLA für Feineinstellungen nach dem Druck formbar. Drücken Sie die erweichte Schiene 30 Sekunden lang gegen den Finger, lassen Sie sie abkühlen, und sie behält die neue Form. Dieser thermische Formgebungsschritt überbrückt die Lücke zwischen "fast richtig" und "perfekte Passform".

Der Nachteil: PLA ist bei Stößen spröde. Die erwähnte randomisierte Studie berichtete von zwei PLA-Schienen, die nach 26–37 Tagen täglichem Tragen teilweise brachen. Für den kurzfristigen Gebrauch oder das nächtliche Tragen funktioniert PLA. Für eine Schiene, die monatelangen aktiven Gebrauch überstehen muss, sollten Sie sich PETG oder Nylon ansehen.

Für starre Standardschienen eignet sich PLA Basic gut. Es druckt vorhersehbar und die Toleranzen bleiben eng, was wichtig ist, wenn Sie versuchen, die Fingergeometrie zu treffen.

TPU für flexible Schienen

Eine Studie aus dem Jahr 2026 in Scientific Reports verglich TPU- und PLA-Orthesen zur Stabilisierung des Daumengelenks. TPU erzielte bei der Patientenzufriedenheit für den kurzfristigen Tragekomfort höhere Werte. Die Flexibilität macht es angenehmer auf der Haut, und es absorbiert kleinere Stöße, anstatt zu reißen.

TPU druckt langsam: 20–30 mm/s sind typisch. Es benötigt einen Direct-Drive-Extruder, kein Bowden-Rohr-System. Das TPU 95A HF ist für höhere Durchflussraten formuliert, was hilft, die langsameren Geschwindigkeiten auszugleichen. Wenn Sie eine zweiteilige Schiene bauen (starre Außenschale plus weiche Inneneinlage), macht TPU für die Einlage auf der Haut einen echten Unterschied im Tragekomfort.

Nylon für Langlebigkeit

Nylon bricht nicht wie PLA und reißt nicht unter wiederholten Biegezyklen. Es ist die beste Wahl für eine Schiene, die monatelang täglich getragen werden muss. Der Nachteil: Es benötigt eine beheizte Kammer (mindestens 50–60 °C) und das Filament muss vor dem Druck getrocknet werden. Auf einem Drucker mit beheiztem Gehäuse wie dem Plus4 bei 65 °C druckt Nylon zuverlässig. Ohne Gehäuse ist bei mehr als kleinen Teilen mit Verzug und schlechter Schichthaftung zu rechnen.

Druckeinstellungen für Schienen

Für PLA liefern 80–150 mm/s Außenwandgeschwindigkeit eine gute Oberflächenqualität. TPU benötigt 20–30 mm/s. Eine typische Fingerschiene wiegt etwa 20 g und druckt je nach Größe und Einstellungen in 30–90 Minuten. Das ist schnell genug, um an einem Nachmittag mehrfach zu iterieren.

Bearbeiten Sie Stützreste an allen hautkontaktierenden Oberflächen mit 220–400er Schleifpapier nach. Ein schneller Durchgang mit einer Heißluftpistole kann auch raue Stellen auf PLA glätten, ohne die Abmessungen zu beeinträchtigen. Zu wissen, wie man 3D-Drucke strukturell stabil macht, ist hier wichtig, denn eine Schiene, die bricht, ist schlimmer als keine Schiene.

Anpassung, Iteration und thermische Formgebung

Der erste Druck passt fast nie perfekt. Das ist erwartet und in Ordnung. Die Iterationsgeschwindigkeit ist es, die diesen Ansatz funktionieren lässt.

Erste Passformprüfung

Schieben Sie die Schiene über. Überprüfen Sie auf Druckstellen, an denen das Material in die Haut eindringt. Überprüfen Sie auf Lücken, wo sie eng anliegen sollte. Markieren Sie Problemstellen mit einem Marker direkt auf dem Druck.

Thermische Formgebung von PLA

Tauchen Sie die PLA-Schiene für 15–20 Sekunden in 60–65 °C heißes Wasser. Sie wird biegsam genug, um sie gegen den Finger zu drücken und 30 Sekunden lang zu halten, während sie abkühlt. Dies funktioniert für kleinere Anpassungen: Öffnen einer engen Stelle, Schließen einer Lücke, Anpassen der Krümmung. Für Änderungen von mehr als 2–3 mm ändern Sie das Modell und drucken es neu.

Halten Sie den Einsatz der Heißluftpistole kontrolliert: niedrige Stufe, 15–20 cm Abstand, in Bewegung bleiben. Wenn Sie sich auf eine Stelle konzentrieren, schmilzt sie durch eine dünne Schienenwand. Die Heißwassermethode liefert bei kleinen Teilen wie Fingerschienen gleichmäßigere Ergebnisse.

Häufige Anpassungen zwischen Iterationen

Bei zu eng: Erhöhen Sie den Versatzabstand in Meshmixer um 0,3–0,5 mm. Bei zu locker: Verringern Sie den Versatz um denselben Betrag. Wenn die Kanten in die Haut schneiden: Fügen Sie 1 mm Fasen oder Radien an allen Kanten in Ihrem Modell hinzu. Wenn die Belüftung nicht ausreicht: Vergrößern Sie den Lochdurchmesser oder fügen Sie weitere Öffnungen hinzu, wobei Sie darauf achten, dass Sie die strukturelle Integrität an Spannungspunkten nicht beeinträchtigen.

Für alle, die sich an kundenspezifische TPU-Projekte wagen, deckt der Leitfaden zum Drucken mit TPU die Flexibilitätseinstellungen und Direct-Drive-Abstimmung ab, die auch für Schienen gelten. Und dieselben Scan-zu-CAD-Fähigkeiten lassen sich auf flexible Cosplay-Rüstungen und andere körperkonforme Drucke übertragen.

Open-Source-Ressourcen

Sie müssen nicht bei Null anfangen. Das e-NABLE-Netzwerk hat etwa 40.000 Freiwillige in über 100 Ländern, die kostenlos 3D-gedruckte Prothesen liefern. Ihre Open-Source-Handdesigns (Phoenix Hand, Kinetic Hand) sind eine Meisterklasse in druckbaren medizinischen Geräten.

Auf Printables finden Sie parametrische Fingerschienen-Designs, bei denen Sie Ihre Maße eingeben und eine maßgeschneiderte STL generieren können, ohne CAD-Software berühren zu müssen. OpenSCAD-basierte Generatoren behandeln die Geometrie der D- und PIP-Gelenke mit anpassbaren Parametern für Gelenkwinkel, Segmentlängen und Fingerbreiten.

Der weitere Bereich des Scannens und Druckens von maßgeschneiderten Teilen verwendet denselben Arbeitsablauf, egal ob Sie eine Schiene oder einen Carbonfaser-Ersatzhalterung bauen. Scannen, referenzieren, modellieren, iterieren. Die Werkzeuge sind dieselben; nur das Material und die Anwendung ändern sich.
