Fehlerbehebung bei Passungsproblemen von 3D-gedruckten Türschließblechen

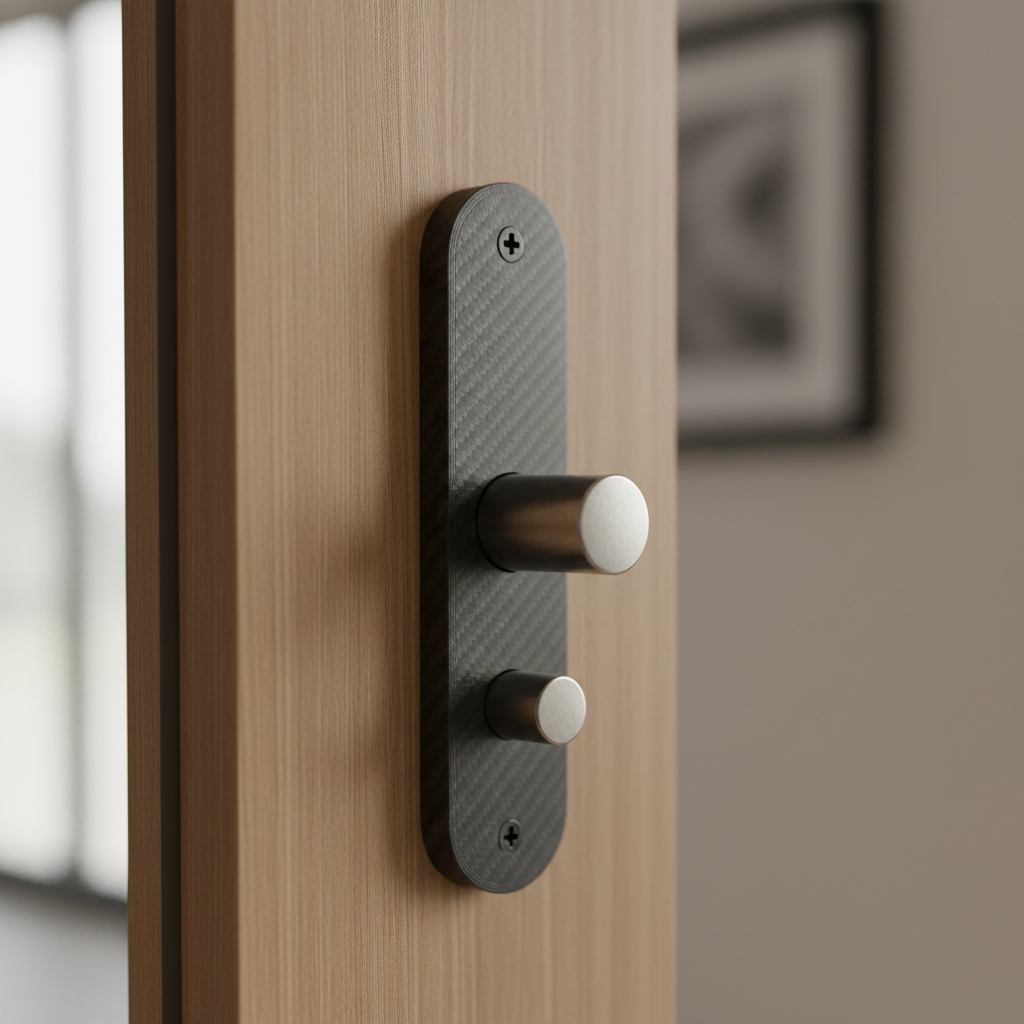

Es gibt ein bestimmtes, befriedigendes "Klicken", wenn eine Tür perfekt einrastet. Für viele ernsthafte Maker und Inhaber kleiner Werkstätten ist das Erreichen dieses Geräuschs mit einem 3D-gedruckten Ersatzteil der ultimative Lackmustest für ihren Workflow. Ein Türschließblech – die Metall- oder Kunststoffplatte, die den Türriegel aufnimmt – ist eine trügerisch einfache Komponente. Wenn es auch nur 0,5 mm falsch ausgerichtet ist, rastet die Tür entweder nicht ein oder erfordert eine frustrierende Menge an Kraft, um sie zu schließen.

Der Übergang vom Hobby-Druck zu professioneller funktionaler Hardware erfordert einen Mentalitätswechsel. Sie drucken nicht mehr nur "eine Datei"; Sie managen Materialwissenschaft, Thermodynamik und mechanische Toleranzen. Dieser Leitfaden diagnostiziert, warum 3D-gedruckte Schließbleche oft nicht passen, und bietet den technischen Rahmen, um sicherzustellen, dass Ihre Reparaturen genauso zuverlässig sind wie die Originalhardware.

Die Physik des "Nicht-Treffens": Warum Teile schrumpfen

Der häufigste Grund, warum ein 3D-gedrucktes Schließblech nicht mit dem Türriegel übereinstimmt, ist die thermische Kontraktion. Die meisten Hochleistungsfilamente sind Thermoplaste, die sich bei Erwärmung ausdehnen und beim Abkühlen zusammenziehen. Wenn Ihre Slicer-Einstellungen diese "Schrumpfung" nicht berücksichtigen, wird Ihr endgültiges Teil unweigerlich kleiner sein als Ihr digitales Modell.

Acrylnitril-Styrol-Acrylat (ASA), das oft wegen seiner UV-Beständigkeit bevorzugt wird, hat eine etwas niedrigere Schrumpfungsrate von 0,4 % bis 0,8 %. Es ist jedoch empfindlicher gegenüber Umgebungskonstanz. Um Dimensionsstabilität mit ASA zu erreichen, ist eine hohe Kammertemperatur erforderlich, typischerweise zwischen 65 °C und 75 °C, um sicherzustellen, dass sich die Polymerketten ohne innere Spannungen setzen.

Materialauswahl für mechanische Haltbarkeit

Bei Haushaltsreparaturen geht es bei der Materialwahl um mehr als nur "Festigkeit". Es geht um Schlagzähigkeit und langfristiges Kriechen (die Tendenz eines festen Materials, sich unter dem Einfluss anhaltender mechanischer Spannungen langsam zu bewegen oder bleibend zu verformen).

Obwohl PLA einfach zu drucken ist, ist es aufgrund seiner Sprödigkeit und niedrigen Wärmeformbeständigkeit für Schließbleche ungeeignet. Für einen Prosumer-Workflow sollten Sie zu faserverstärkten Polymeren greifen. Materialien wie PAHT-CF (PPA-CF)-Filament bieten ein Biegemodul von bis zu 6,9 GPa. Die in diesen Filamenten enthaltene "Smart Fiber Reinforced Technology" erzeugt eine Netzstruktur, die während des Druckprozesses innere Spannungen abbaut, was zu einer deutlich besseren Dimensionsstabilität im Vergleich zu Standard-Nylons führt.

PA12-CF-Filament ist eine ausgezeichnete Alternative. Es zeichnet sich durch einen niedrigen Reibungskoeffizienten und selbstschmierende Eigenschaften aus, was den Verschleiß des Türriegels über Tausende von Zyklen reduziert. Für diejenigen, die sich auf strukturelle Steifigkeit ohne die Kosten von Hochtemperatur-Nylon konzentrieren, bietet ABS-GF25-Filament (glasfaserverstärkt) einen Mittelweg mit hoher Schlagzähigkeit und reduziertem Verzug.

Slicer-Strategien für Maßgenauigkeit

Sobald Sie das richtige Material ausgewählt haben, besteht der nächste Schritt darin, den Slicer für die Geometrie eines Schließblechs zu "optimieren".

1. Horizontale Expansion und Lochkompensation

Standard-Slicer neigen dazu, Löcher zu klein zu machen, weil der Kunststoff beim Umrunden einer Kurve zur Mitte "zieht". Bei einem Schließblech ist das Riegelloch die kritischste Dimension.

• Die Lösung: Wenden Sie eine Horizontale Expansion (manchmal als "XY-Größenkompensation" bezeichnet) von +0,1 mm bis +0,3 mm an.
• Horizontale Loch-Expansion: Wenn Ihr Slicer dies unterstützt, wenden Sie einen spezifischen positiven Versatz nur auf die Löcher an. Dadurch bleiben die Außenmaße der Platte genau, während das Riegelloch gerade so weit verbreitert wird, dass ein Verklemmen verhindert wird.

2. Düsenauswahl und Durchflussrate

Während eine 0,4-mm-Düse der Hobby-Standard ist, haben Prosumer bei funktionalen Teilen oft mehr Erfolg mit einer 0,6-mm-Düse. Eine größere Düse ermöglicht dickere Extrusionsbreiten, was aufgrund geringerer Druckschwankungen im Hotend oft zu konsistenteren Lochdurchmessern führt.

• Professioneller Tipp: Basierend auf Werkstattbeobachtungen kann die leichte Reduzierung Ihrer Durchflussrate (Extrusionsmultiplikator) auf 95–97 % bei der Verwendung von faserverstärkten Filamenten ein "Überfüllen" der Schichten verhindern, was oft dazu führt, dass Löcher schrumpfen.

3. Druckausrichtung für Festigkeit

Die häufigste Schwachstelle bei einem Schließblech ist die dünne Materialbrücke zwischen dem Riegelloch und dem Rand der Platte.

• Empfehlung: Drucken Sie das Schließblech in einer Ausrichtung, bei der das Riegelloch senkrecht zur Druckplatte steht. Dadurch wird sichergestellt, dass die Aufprallkraft des Türriegels über die durchgehenden X-Y-Linien des Drucks verteilt wird, anstatt sich auf die Z-Achsen-Schichthaftung zu verlassen, die von Natur aus schwächer ist.

Umgebungskontrolle: Die Rolle der beheizten Kammer

Zuverlässiges funktionales Drucken ist ohne Umgebungskontrolle unmöglich. Hochleistungsmaterialien wie ABS, ASA und Nylon sind hygroskopisch (sie nehmen Feuchtigkeit aus der Luft auf) und neigen zu Verzug, wenn die Umgebungstemperatur schwankt.

Der QIDI Max4 3D-Drucker begegnet diesem Problem mit einem aktiven Kühlluft-Kontrollsystem und einem 390x390 mm großen, extrem gleichmäßig beheizten Bett. Für Materialien wie PAHT-CF ist die Aufrechterhaltung einer Umgebung mit niedriger Luftfeuchtigkeit entscheidend. Wenn das Filament Feuchtigkeit aufnimmt, "knallt" es beim Extrudieren und quillt, was zu Hohlräumen im Schließblech führt, die seine strukturelle Integrität beeinträchtigen.

Modellierungshinweis (Reproduzierbare Parameter): Um die beschriebenen Toleranzen zu erreichen, haben wir die Druckumgebung mit den folgenden Basisparametern modelliert:

1. Kammertemperatur: 60 °C (Aktive Heizung).
2. Filamentzustand: VorgeTrocknet bei 80 °C für 6 Stunden (Luftfeuchtigkeit <15 % RH).
3. Kühlgebläse: 0 % für die ersten 3 Schichten, danach 15 %.
4. Bettoberfläche: PEI-Platte mit Haftmittel.

Randbedingung: Dieses Modell geht von einer zugfreien Umgebung aus. Wenn der Drucker nicht geschlossen ist, können sich die Schrumpfungsraten aufgrund ungleichmäßiger Kühlung verdoppeln.

Praktischer Kalibrierungsworkflow

Bevor Sie Ihr endgültiges Schließblech drucken, führen Sie einen Zweipunkt-Kalibrierungstest durch. Verlassen Sie sich nicht nur auf einen 20-mm-Kalibrierungswürfel; Würfel messen nur "positive" Außenmaße.

1. Der Würfel + Loch-Test: Drucken Sie einen 10-mm-Würfel mit einem 20-mm-Loch in der Mitte.
2. Messen: Verwenden Sie digitale Messschieber, um die Breite des Würfels (außen) und den Durchmesser des Lochs (innen) zu überprüfen.
3. Analysieren: Wenn der Würfel 10,1 mm groß ist, das Loch aber 19,8 mm misst, haben Sie einen "Schrumpfungs- und Expansions"-Konflikt. Dies wird normalerweise gelöst, indem die "Horizontale Expansion" und die "Horizontale Loch-Expansion" unabhängig voneinander angepasst werden.

Weiterführende Informationen zur Instandhaltung von Haushaltshardware finden Sie in unseren Leitfäden zum Ersetzen defekter Möbelscharniere oder zum Entwerfen individueller Schubladen-Distanzstücke. Diese Anwendungen stehen vor ähnlichen Toleranzherausforderungen, bei denen ein Bruchteil eines Millimeters über Erfolg oder Misserfolg entscheidet.

Gewährleistung eines professionellen Finishs

Die Fehlerbehebung bei Passungsproblemen von 3D-gedruckter Hardware ist eine Übung in Präzisionstechnik. Indem Sie die Schrumpfungseigenschaften von Materialien wie ABS und ASA verstehen, faserverstärkte Filamente für ihre mechanischen Eigenschaften nutzen und Slicer-Kompensationen beherrschen, gehen Sie über das "Behelfen" hinaus und beginnen zu "fertigen".

Ob Sie nun gerissene Kühlschrankgriffe reparieren oder Geschirrspülerkorb-Clips ersetzen – das Ziel ist dasselbe: ein Teil, das beim ersten Mal und jedes Mal passt. Mit der richtigen Hardware, wie dem QIDI Max4 3D-Drucker, und einem disziplinierten Ansatz bei der Kalibrierung ist das "Klicken" einer perfekt eingerasteten Tür kein glücklicher Zufall – es ist ein garantiertes Ergebnis Ihrer Expertise.

Haftungsausschluss: Dieser Leitfaden dient nur zu Informationszwecken. Beachten Sie beim Austausch von Hardware an Brandschutztüren oder Sicherheitseingängen stets, dass die verwendeten Materialien den örtlichen Bauvorschriften und Sicherheitsstandards entsprechen.
