Wie man lose Drehpunkte bei der Reparatur von 3D-gedruckten Scharnieren repariert

Die Passform beherrschen: Warum Drehpunkte bei 3D-gedruckten Reparaturen versagen

Der Übergang vom Druck von PLA-Kleinigkeiten zur Herstellung funktionaler Ersatzteile ist ein Initiationsritus für jeden ernsthaften Maker. Die Einsätze sind jedoch höher, wenn Sie ein defektes Möbelscharnier oder einen schweren Deckel reparieren. In diesen Szenarien führt eine „knappe“ Maßhaltigkeit zu einem losen, wackeligen Gelenk oder einem quietschenden Mechanismus, der sich unprofessionell anfühlt.

Wir stellen oft fest, dass die häufigste Frustration beim funktionalen Druck nicht die Druckqualität selbst ist, sondern die mechanische Passform nach der Montage. Ein Scharnier, das auf der Druckplatte perfekt aussieht, kann schnell zu einem Schwachpunkt werden, wenn der Drehstift nicht mit der richtigen Reibung sitzt. Basierend auf unserer Mustererkennung aus der Fehlersuche bei Tausenden von funktionalen Reparaturen liegt das Geheimnis eines professionellen Scharniers im Verständnis des Zusammenspiels von Materials hrumpf, Druckausrichtung und einem „zweistufigen“ Toleranzdesign.

Die Physik des Spiels: Warum „exakte“ Maße zum Versagen führen

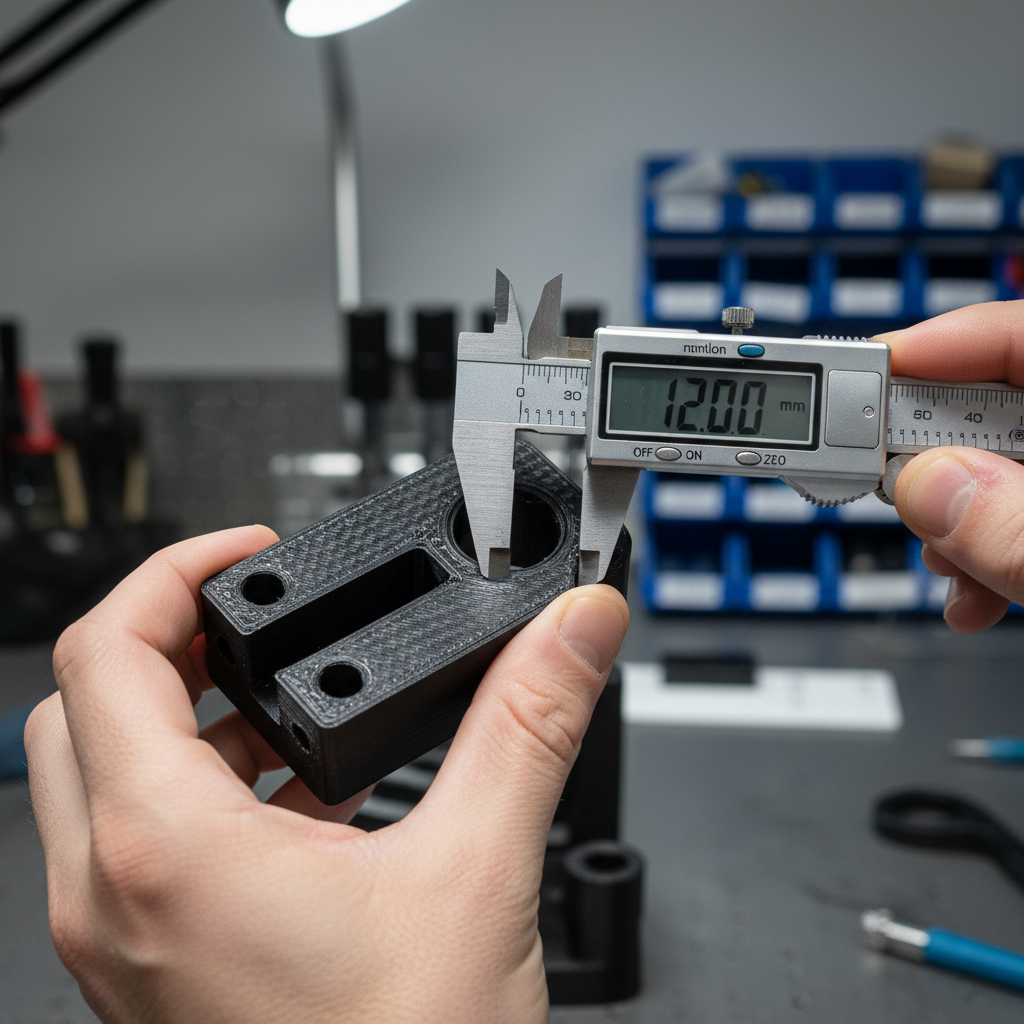

Eine der ersten Hürden, denen ein Prosumer gegenübersteht, ist die Erkenntnis, dass ein 10-mm-Loch in CAD fast nie einen 10-mm-Stift in der Realität aufnehmen wird. Dies ist auf mehrere Faktoren zurückzuführen: das „Verquetschen“ der ersten Schicht, die Ausdehnung des Thermoplasts beim Austritt aus der Düse und die anschließende Kontraktion beim Abkühlen.

Laut dem 3D-Druck-Glossar der Purdue University Libraries basiert FDM (Fused Deposition Modeling) auf dem Schmelzen und Extrudieren von Kunststoff, ein Prozess, der von Natur aus anfällig für thermische Abweichungen ist. Wenn Sie mit technischen Materialien wie ABS oder ASA arbeiten, wird diese Abweichung verstärkt.

Das Problem der „Ovalisierung“

Wenn Sie ein Loch horizontal drucken (mit der Lochachse parallel zur Druckplatte), neigt der obere Bogen ohne Stützung leicht zum Durchhängen, während die Seiten ausbauchen können. Dies erzeugt eine „Ovalform“ anstelle eines echten Kreises. Umgekehrt weisen vertikale Löcher (Achse senkrecht zur Platte) eine viel bessere Rundheit auf, sind aber durch die Schichthaftfestigkeit des Teils begrenzt. Wenn Ihr Scharnier erheblichen Scherkräften ausgesetzt ist, sind Sie oft gezwungen, es horizontal zu drucken, was bedeutet, dass Sie diese Ovalisierung in Ihrem Design kompensieren müssen.

Materialspezifische Kompensation: Ein datengesteuerter Ansatz

Nicht alle Filamente verhalten sich während der Abkühlphase gleich. Ein häufiger Fehler, den wir in kleinen Werkstätten beobachten, ist die Verwendung eines „globalen“ Spielwerts für jedes Projekt. Dies führt zu Teilen, die bei ABS zu stramm und bei PETG zu locker sind.

Der Schrumpfungsfaktor

Technische Materialien wie ASA-Filament und ABS werden für ihre Hitzebeständigkeit und Haltbarkeit geschätzt, sind aber mit einer „Schrumpfungssteuer“ verbunden. Diese Materialien schrumpfen typischerweise um 0,5 % bis 0,8 %, wenn sie von ihrer Glasübergangstemperatur auf Raumtemperatur abkühlen.

Für einen Standard-8-mm-Drehstift haben wir festgestellt, dass die Modellierung des Lochs mit 8,15 mm bis 8,2 mm der „Sweet Spot“ für eine glatte, wackelfreie Passform ist. Dies berücksichtigt sowohl die natürliche Kontraktion des Materials als auch die mechanischen Toleranzen des Bewegungssystems.

Methodischer Hinweis: Diese Bereiche basieren auf Schätzungen aus der gängigen Praxis in geschlossenen Druckumgebungen (40–70 °C Bauraumtemperatur). Ohne Gehäuse können die Schrumpfungswerte ansteigen, was zu Verzug führt, der diese Spiele unbrauchbar macht.

Wenn Sie an Außenreparaturen arbeiten, ist ASA-Filament aufgrund seiner UV-Stabilität oft die überlegene Wahl. Für spezielle Anwendungen wie Drohnenkomponenten oder leichte Klappen bietet ASA-Aero-Filament eine „bedarfsgesteuerte Schäumungstechnologie“. Dies ermöglicht es, die Dichte des Teils um bis zu 50 % zu reduzieren, erfordert jedoch eine sorgfältige Kalibrierung des Schäumungsverhältnisses, um die Maßhaltigkeit im Drehpunktgehäuse zu erhalten.

Fortgeschrittenes Design: Die „zweistufige“ Spielstrategie

Erfahrene Reparaturspezialisten gehen oft über einfache, gleichmäßige Löcher hinaus. Wenn ein Scharnier lang ist, können geringe Schichtfehlausrichtungen oder ein leichter Z-Wackler dazu führen, dass ein Stift beim Einführen blockiert.

Um dies zu lösen, empfehlen wir ein „zweistufiges“ Spiel-Design:

1. Lagerflächen: Verwenden Sie an den spezifischen Punkten, an denen sich das Scharnier dreht, ein enges Spiel (z. B. 0,1 mm bis 0,15 mm), um sicherzustellen, dass kein „Schlupf“ oder Spiel im Gelenk vorhanden ist.
2. Entlastungszonen: Erhöhen Sie in den nicht rotierenden Abschnitten oder in der Mitte eines langen Zylinders das Spiel auf 0,3 mm oder 0,4 mm.

Diese Strategie stellt sicher, dass sich das Scharnier stramm und hochwertig anfühlt und gleichzeitig leicht zu montieren ist. Es bietet auch ein kleines Reservoir für Schmierung, das für die langfristige Haltbarkeit von funktionalen Teilen unerlässlich ist.

Ausrichtung und Festigkeitsabwägungen

Wie in den UTHSCSA LibGuides zu 3D-Druck-Filamenten erwähnt, hat die Ausrichtung Ihres Drucks erhebliche Auswirkungen auf seine mechanischen Eigenschaften. Für einen Drehpunkt:

• Vertikaler Druck: Führt zur besten Rundheit. Der Stift dreht sich gleichmäßig. Allerdings neigen die „Ohren“ des Scharniers dazu, abzubrechen, da die Kraft des Türöffnens die Schichten auseinander zu ziehen versucht.
• Horizontaler Druck: Bietet maximale Festigkeit gegen das Gewicht der Tür. Die Schichten verlaufen über die Länge des Scharniers, was es sehr schwer macht, es zu brechen. Der Nachteil ist die oben erwähnte „Ovalisierung“, die in Ihrem Slicer über die „XY-Größenkompensation“ oder auf CAD-Ebene angepasst werden muss.

Für diejenigen, die mit dem Kompromiss zwischen Festigkeit und Passform zu kämpfen haben, empfehlen wir oft, unseren Leitfaden zur Auswahl des richtigen Filaments für Scharniere zu lesen, um zu sehen, wie Materialeigenschaften Ausrichtungsschwächen ausgleichen können.

Die Rolle technischer Materialien bei professionellen Reparaturen

Wenn eine Reparatur Jahre statt Wochen halten muss, reichen Standardmaterialien oft nicht aus. Hier kommen kohlefaserverstärkte Polymere (CFRP) ins Spiel, die unverzichtbar sind.

PA12-CF: Der Industriestandard für Scharniere

PA12-CF-Filament ist ein leistungsstarkes Nylon 12, das mit Kohlefaser verstärkt ist. Laut Forschungen, die in ScienceDirect veröffentlicht wurden, verbessert die Zugabe von Kohlefaser zu Polymeren die Zugfestigkeit und Formstabilität erheblich.

Für Scharnier-Reparaturen bietet PA12-CF-Filament einen entscheidenden Vorteil: Selbstschmierung. Nylon hat einen von Natur aus niedrigen Reibungskoeffizienten. In Kombination mit der Steifigkeit der Kohlefaser erhalten Sie ein Scharnier, das sich unter Last nicht verformt und ohne Fett gleichmäßig läuft. Darüber hinaus hilft die Fasernetzstruktur, innere Spannungen während des Druckens abzubauen, was bedeutet, dass es weniger Verzug und vorhersagbarere Spiele im Vergleich zu Standard-Nylon gibt.

ABS Rapido Metal: Für ästhetische Haltbarkeit

In einigen Fällen muss die Reparatur dem Erscheinungsbild der vorhandenen Beschläge entsprechen. ABS Rapido Metal-Filament bietet eine metallische Textur, ohne dass eine Nachbearbeitung durch Lackieren erforderlich ist. Da es sich um ein ABS-basiertes Material handelt, behält es die für den funktionalen Einsatz erforderliche Haltbarkeit und bietet gleichzeitig eine professionelle Oberfläche für Möbel- oder Schrankreparaturen.

Nachbearbeitung: Die letzten 5 % der Präzision

Selbst mit perfekten CAD-Einstellungen kann die Nachbearbeitung Ihre Passform verändern. Eine wichtige Erkenntnis von professionellen Reparaturwerkbänken betrifft die Auswirkung der Wärmebehandlung.

Der Tempereinffekt

Das Tempern von Teilen – das Erhitzen auf knapp unter ihre Glasübergangstemperatur – kann die Teilefestigkeit durch den Abbau innerer Spannungen erheblich erhöhen. Es verursacht jedoch auch eine sekundäre Schrumpfung.

• Beobachtung: Tests haben gezeigt, dass das Tempern von ABS-Teilen bei 80 °C für 2 Stunden das Lochspiel um zusätzliche 0,05 mm bis 0,1 mm reduzieren kann.
• Umsetzungstipp: Wenn Sie planen, Ihre Teile für maximale Festigkeit zu tempern, müssen Sie Ihre Löcher in CAD um zusätzliche 0,1 mm „überdimensionieren“ oder die endgültige Passform (z. B. das Aufreiben des Lochs mit einem Bohrer) nach Abschluss der Wärmebehandlung durchführen.

Feuchtigkeitsmanagement

Materialien wie Nylon sind hygroskopisch. Wie im PMC-Review zu 3D-Druckmaterialien erwähnt, kann Feuchtigkeitsaufnahme zu Maßänderungen von bis zu 1 % führen. Wenn Sie ein Scharnier mit „feuchtem“ PA12-CF-Filament drucken, führt der in der Düse entstehende Dampf zu Blasenbildung und inneren Hohlräumen, was zu einem „fasrigen“ Loch führt, das am Stift bindet. Trocknen Sie Ihre Hochleistungsfilamente immer bei 80–100 °C für mindestens 4–6 Stunden, bevor Sie eine Präzisionsreparatur versuchen.

Zusammenfassung der Best Practices für die Scharnierpassform

Die Herstellung eines zuverlässigen 3D-gedruckten Scharniers ist eine Wissenschaft des Toleranzmanagements. Indem Sie sich von „Einheitslösungen“ verabschieden und materialspezifische Kompensationen anwenden, können Sie Reparaturen herstellen, die spritzgegossenen Teilen in nichts nachstehen.

• Schrumpfung kompensieren: Für ABS/ASA konstruieren Sie Löcher 0,2 mm größer als den Stift. Für PETG sind 0,15 mm in der Regel ausreichend.
• Zweistufige Spiele verwenden: Behalten Sie 0,1 mm an den Drehpunkten und 0,4 mm in den „toten Zonen“ bei, um Blockierungen zu vermeiden.
• Ausrichtung priorisieren: Drucken Sie horizontal für Festigkeit, aber verwenden Sie die „XY-Größenkompensation“ in Ihrem Slicer, um die resultierende Ovalisierung zu korrigieren.
• Das richtige Material wählen: Verwenden Sie PA12-CF-Filament für stark verschleißbeanspruchte Industriegelenke oder ASA-Filament für Außenhaltbarkeit.
• Nachbearbeitung mit Bedacht: Wenn Sie tempern, berücksichtigen Sie die zusätzlichen 0,1 mm Schrumpfung, die während des Spannungsabbaus auftreten.

Durch die Befolgung dieser Prinzipien reduzieren Sie die Notwendigkeit mehrerer „Testdrucke“ und stellen sicher, dass Ihre funktionalen Reparaturen gleich beim ersten Versuch korrekt funktionieren. Für detailliertere Anleitungen zu spezifischen Haushaltsreparaturen lesen Sie unsere Artikel zum Ersetzen defekter Möbelscharniere oder zur Behebung von Passformproblemen bei Türbeschlägen.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Mechanische Reparaturen an tragenden Strukturen sollten mit Vorsicht durchgeführt werden. Testen Sie Ihre 3D-gedruckten Teile immer zuerst in einer nicht kritischen Umgebung, bevor Sie sie vollständig implementieren.
