Gridfinity-kompatible Organizer, die Sie jetzt drucken müssen

Was Gridfinity ist (und warum es sich durchgesetzt hat)

Im Jahr 2022 veröffentlichte Zack Freedman ein YouTube-Video, in dem er ein kostenloses, quelloffenes modulares Aufbewahrungssystem namens Gridfinity vorstellte. Die Idee war einfach: Ein standardisiertes Raster aus 42 mm × 42 mm großen Quadraten mit Behältern, die über ein z-förmiges Verriegelungsprofil in Grundplatten einrasten. Alles ist 3D-druckbar. Alles ist kompatibel. Und da die Spezifikation offen ist, kann jeder Behälter dafür entwerfen.

Die Community hat es aufgegriffen. Innerhalb weniger Monate gab es Tausende von Gridfinity-kompatiblen Designs auf Printables und Thingiverse. Schraubenzieherhalter, Batterieorganizer, Lötständer, Schreibtischablagen, Küchenschubladenteiler. Wenn etwas in eine Schublade passt oder auf einer Werkbank steht, hat jemand einen Gridfinity-Behälter dafür entworfen.

Ich habe mit einer einzigen 4×4-Grundplatte in meiner Werkbankschublade angefangen. Das ist drei Monate her. Ich habe jetzt sieben Grundplatten in vier Schubladen und auf einem Schreibtisch. Das System ist so nützlich, wenn man es einmal in Aktion gesehen hat.

Die wichtigsten Drucke für den Einstieg

Drucken Sie nicht 30 Spezialbehälter, bevor Sie mit den Grundlagen gelebt haben. Hier ist das Starter-Kit, das 80 % der Organisationsbedürfnisse abdeckt.

Grundplatten

Alles beginnt hier. Eine Grundplatte ist ein flaches Raster, an dem die Behälter befestigt werden. Beginnen Sie mit einer Größe, die in Ihre Schublade passt. Messen Sie die Innenbreite und -tiefe, teilen Sie durch 42 mm und runden Sie ab. Eine standardmäßige IKEA-Alex-Schublade passt grob in ein 6×4- oder 7×4-Raster.

Druckzeit für eine 4×4-Grundplatte: etwa 3–4 Stunden in PLA bei Standardeinstellungen. Auf einem größeren Drucker wie dem Plus4 mit seiner 305-mm-Bauplatte können Sie eine 7×7-Grundplatte in einem einzigen Durchgang drucken.

Standardbehälter (1×1, 2×1, 3×1)

Das sind Ihr tägliches Brot. Drucken Sie eine Mischung von Größen. Die 1×1-Behälter eignen sich für Schrauben, SD-Karten und kleine Komponenten. 2×1-Behälter fassen Stifte, USB-Sticks oder kleine Werkzeuge. 3×1-Behälter sind gut für Scheren, Marker oder Kabeladapter.

Die Höheneinheit in Gridfinity beträgt 7 mm. Ein "3-hoher" Behälter bietet 21 mm Innentiefe. Ein "5-hoher" Behälter bietet 35 mm. Passen Sie die Höhe an das an, was Sie aufbewahren möchten. Hohe Behälter für stehende Werkzeuge, kurze Behälter für flache Gegenstände wie Batterien oder Karten.

Unterteilte Behälter

Ein 3×2- oder 4×2-Behälter mit inneren Teilern wird zu einem Teileorganizer für Schrauben, Muttern und Unterlegscheiben. Einige Designs enthalten abnehmbare Trennwände, sodass Sie ohne Nachdrucken umkonfigurieren können. Diese ersetzen die billigen Kunststoff-Organizer aus dem Baumarkt, die nach sechs Monaten brechen.

Spezialbehälter, die sich zu drucken lohnen

Sobald die Grundlagen stehen, sind die Spezialbehälter der Punkt, an dem Gridfinity jeden handelsüblichen Organizer überholt. Sie sind nicht mehr auf rechteckige Kästen beschränkt.

Schraubenzieher- und Inbusschlüsselhalter

Passgenaue Löcher, die bestimmte Schraubendrehergrößen aufrecht halten. Kein Herumklappern mehr in der Schublade. Ich habe einen Satz mit beschrifteten Inbusschlüsselschlitzen (1,5 mm bis 10 mm) gedruckt, und das ist einer der am häufigsten genutzten Drucke in meiner Werkstatt. In verschiedenen Konfigurationen auf Printables erhältlich.

Batterieorganizer

Passgenaue Fächer für AA-, AAA-, CR2032- und 9V-Batterien. Einige Designs enthalten einen Test-LED-Stromkreis, den Sie einbauen können. Die Community hat diese umfangreich iteriert, sodass die Größen gut abgestimmt sind. Drucken Sie einen, und Sie werden aufhören, diese Papp-Batteriehalter zu kaufen.

Lötstation-Behälter

Halter für Lötspitzen, Lötzinnspulen, Flussmittelstifte und Pinzetten. Diese kombinieren das Gridfinity-Raster mit werkzeugspezifischer Geometrie, die kein herkömmlicher Organizer bietet. Einige Designs lassen sich in das DDD Wall Control System integrieren, sodass Sie Gridfinity auf einer Lochwand montieren können.

Küchenschubladen-Einsätze

Gewürzglas-Halter, Besteckteiler und K-Cup-Organizer. Die Küche ist eine unterschätzte Gridfinity-Anwendung. Da Sie nach den genauen Schubladenmaßen konstruieren, ist die Passform perfekt – etwas, das gekaufte Organizer nie erreichen. Verwenden Sie PETG, wenn die Schublade in der Nähe einer Wärmequelle wie einem Ofen ist.

Elektronik-Bauteilbehälter

Widerstands-, Kondensator- und Steckerbehälter mit Etikettenfächern. Einige Designs verwenden einen Karteikarten-Ansatz mit herausziehbaren Schalen. Für alle, die mit SMD-Bauteilen oder Arduino-Teilen arbeiten, sind diese bahnbrechend.

Wenn Sie nach weiteren nützlichen Druckideen jenseits von Gridfinity suchen, gibt es eine größere Sammlung, die einen Blick wert ist. Und für Maker, die gerade erst anfangen, deckt der Leitfaden für Einsteigerprojekte erste Drucke ab, die praktische Fähigkeiten vermitteln.

Druckeinstellungen, die tatsächlich passen

Das 42-mm-Raster von Gridfinity ist präzise. Wenn Ihre Drucke auch nur geringfügig überdimensioniert sind, passen die Behälter nicht in die Grundplatten. Wenn sie unterdimensioniert sind, klappern sie. Die richtigen Toleranzen zu treffen, ist der Unterschied zwischen einem befriedigenden Klicken und einem frustrierenden Wackeln.

Empfohlene Einstellungen

Toleranztipps

Die 42-mm-Rasterspezifikation verwendet eine 41,5-mm-Behältergrundfläche, was 0,5 mm Spielraum lässt. Wenn Ihr Drucker durchgängig leicht überdimensioniert druckt (häufig bei neuen oder unkalibrierten Maschinen), werden Sie feststellen, dass Behälter zu fest oder gar nicht passen.

Drucken Sie einen einzelnen 1×1-Behälter und eine kleine 2×2-Grundplatte als Test. Wenn die Passung zu fest ist, reduzieren Sie Ihre horizontale Expansion im Slicer um 0,1–0,15 mm. Wenn sie zu locker ist, erhöhen Sie sie. Ein Testdruck bewahrt Sie davor, eine 10-stündige Grundplatte zu verschwenden.

Der Q2 mit seiner kraftmesszellenbasierten Autonivellierung sorgt für eine gute Konsistenz der ersten Schicht, was für das Verriegelungsprofil der Grundplatte wichtig ist. Um zu verstehen, wie Füllmuster und -dichte die Festigkeit beeinflussen, deckt dieser Leitfaden die Kompromisse für funktionale Drucke wie diese ab.

Anpassung des Systems

Die wahre Stärke von Gridfinity ist, dass Sie nicht darauf beschränkt sind, die Designs anderer herunterzuladen. Die parametrischen Werkzeuge ermöglichen es Ihnen, genau das zu erstellen, was Sie brauchen.

Gridfinity Rebuilt (OpenSCAD)

Das Gridfinity Rebuilt-Projekt von kennetek ist ein kompletter Neuaufbau des Gridfinity-Systems in OpenSCAD. Sie geben Ihre gewünschte Rastergröße, Höhe, Anzahl der Teiler, Etikettenlasche-Optionen und Magnetschlitze ein, und es generiert eine druckbare STL. Über 44.000 Downloads auf Printables. Wenn Sie sich wohl dabei fühlen, ein paar Parameter in einem Skript zu bearbeiten, ist dies das flexibelste verfügbare Werkzeug.

Webbasierte Generatoren

Für Leute, die lieber klicken als programmieren, gibt es browserbasierte Gridfinity-Generatoren. Diese ermöglichen es Ihnen, Behälterabmessungen anzupassen, Teiler hinzuzufügen, zu wählen, ob Sie abgeschrägte Vorderseiten oder Etikettenlaschen einbeziehen möchten, und die STL direkt zu exportieren. Keine Softwareinstallation erforderlich.

Magnet- und Schraubenoptionen

Standard-Gridfinity-Behälter sitzen durch Schwerkraft und das Z-Profil-Verriegelung in ihren Grundplatten. Für Behälter, die an Ort und Stelle bleiben müssen (auf geneigten Flächen oder in Schubladen, die zufallen), können Sie 6 mm × 2 mm Magnete in den vier Ecken anbringen. Einige Grundplatten akzeptieren auch 3-mm-Schrauben. Diese Optionen erhöhen die Kosten und die Druckkomplexität, aber sie lohnen sich für Behälter, die gestoßen werden.

Wenn Sie häufig eigene Teile konstruieren, deckt der Leitfaden zum Konstruieren und Drucken von Ersatzteilen den CAD-zu-Druck-Workflow ab. Und für die Organisation Ihrer Espressostation oder anderer Sammlungen von Kleinteilen funktionieren Gridfinity-Behälter als dedizierte Einsätze.

Wo Sie alles unterbringen

Ich habe Gridfinity an diesen Stellen am nützlichsten gefunden:

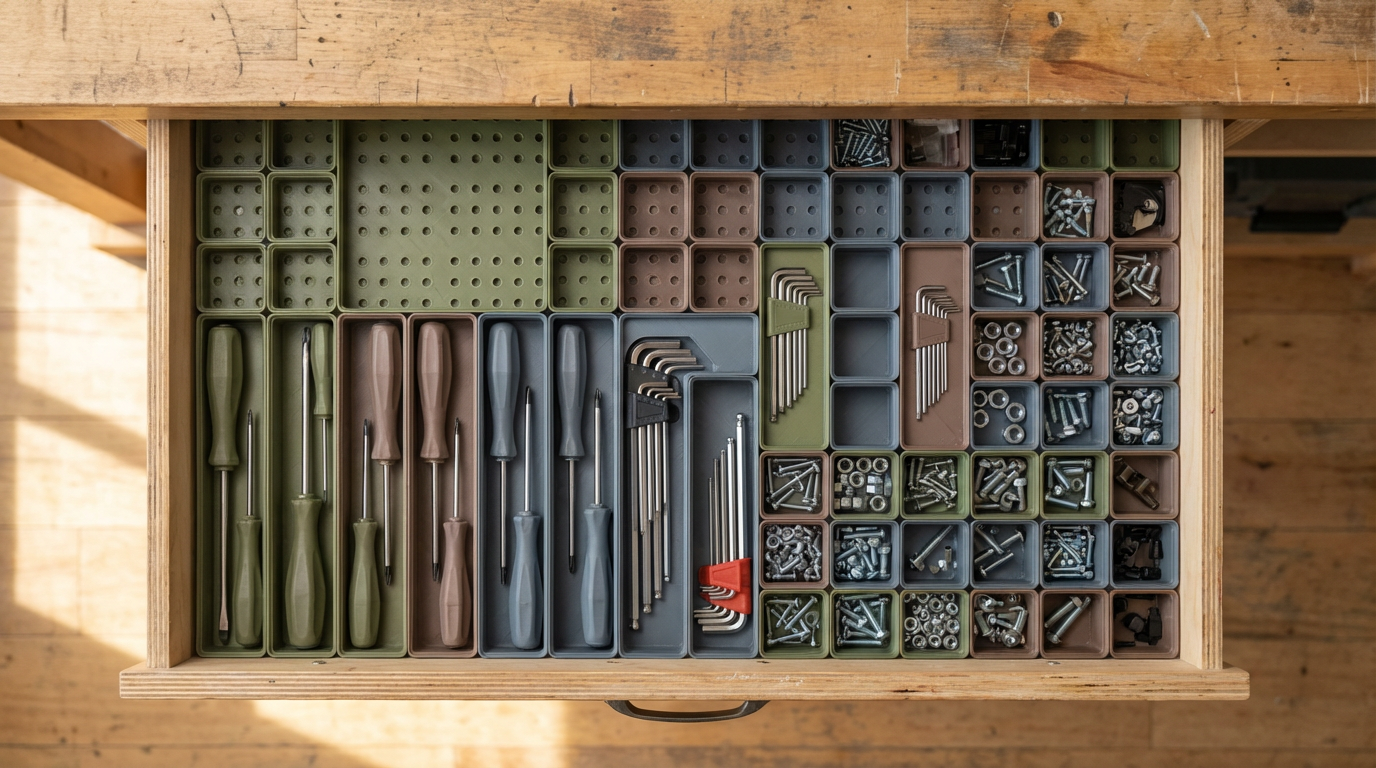

Werkstattschubladen für Werkzeuge. Das ist der offensichtliche Ort. Schraubenschlüssel, Schraubenzieher, Bohrer, Schleifpapier. Jedes Werkzeug hat seinen Platz. Ich habe in drei Monaten keinen Inbusschlüssel mehr verloren, das ist ein persönlicher Rekord.

Schreibtischschubladen. USB-Kabel, Dongles, SD-Karten, Haftnotizen, Stifte. Die Schreibtischschublade wird von einem verworrenen Durcheinander zu etwas, in dem man tatsächlich Sachen finden kann. Eine 4×3-Grundplatte passt in die meisten Standard-Schreibtischschubladen.

Küchen-Krimskrams-Schublade. Jeder Haushalt hat eine. Batterien, Klebeband, Scheren, Gummibänder, Kabelbinder. Eine Gridfinity-Grundplatte verwandelt die Krimskrams-Schublade in die Gebrauchsschublade.

Bastel- und Hobbyaufbewahrung. Farbtöpfe, Miniatur-Basing-Materialien, Nähutensilien, Perlen. Alles mit vielen kleinen Gegenständen in verschiedenen Größen profitiert von dem modularen Ansatz.

Elektronik-Werkbank. Bauteile, Stecker, Lötspitzen, Multimeter-Sonden. Die Designs mit herausziehbaren Schalen sind hier besonders gut geeignet, weil Sie einen Behälter zu Ihrem Arbeitsbereich bringen und nach der Arbeit zurückgeben können.

Fangen Sie klein an. Eine Schublade, eine Grundplatte, ein paar Behälter. Leben Sie eine Woche damit. Dann werden Sie verstehen, warum die Gridfinity-Community weiter wächst. Das PLA Basic aus der Kollektion gängiger Filamente ist alles, was Sie dafür brauchen. Und für Behälter, die mehr Abnutzung ausgesetzt sind oder schwere Werkzeuge halten, kann eine TPU-Einlage oder -Pad auf dem Boden verhindern, dass die Gegenstände verrutschen.
