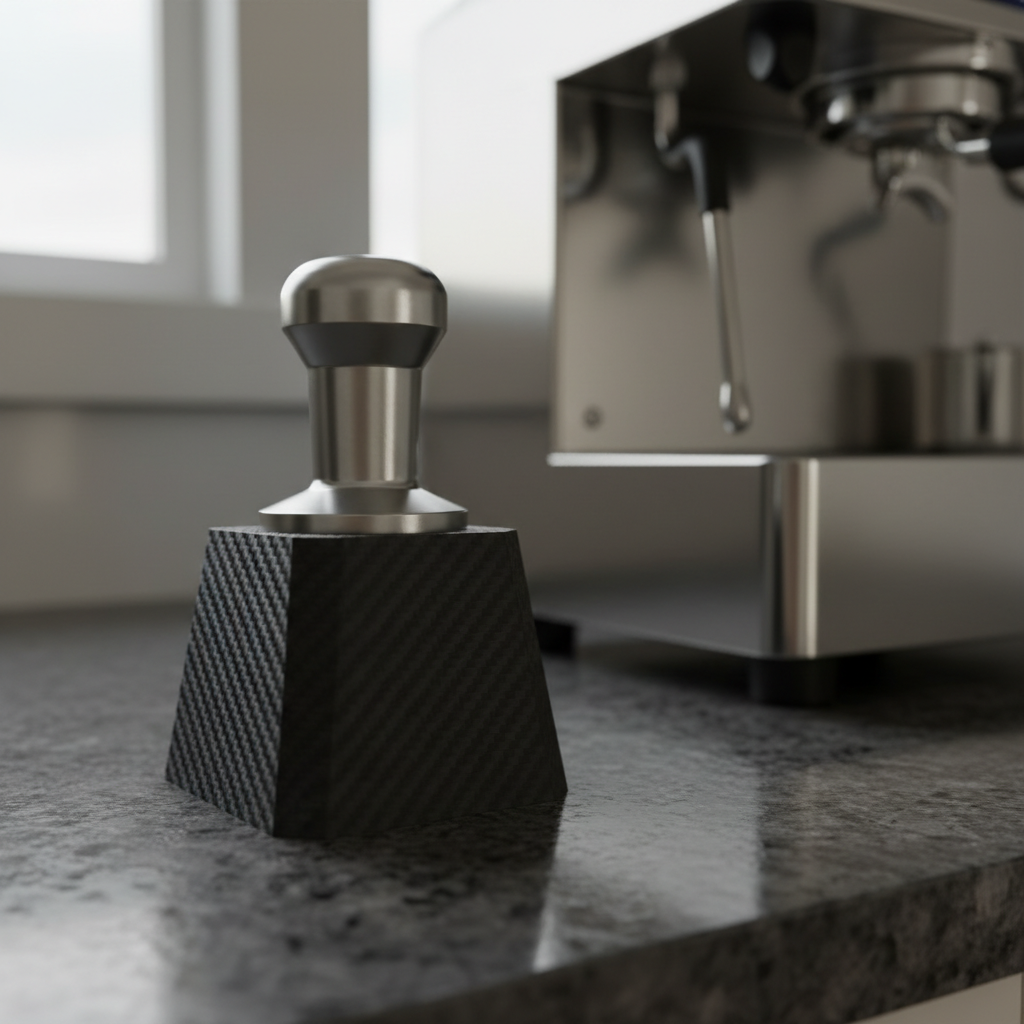

Stoßfeste Unterteile für schwere Kaffeestampfer (Tamper) entwerfen

Entwicklung schlagfester Basen für schwere Kaffee-Stampfer

In einer Kaffeebar mit hohem Durchsatz ist die Ausfallzeit von Geräten nicht nur ein Ärgernis – sie bedeutet Umsatzverlust. Für den Prosumer-Barista oder Ladenbesitzer muss ein 3D-gedruckter Stampferständer mehr als ein dekoratives Accessoire sein; er muss wie ein industrielles Werkzeug funktionieren. Standard-Hobbyeinstellungen führen oft zu Teilen, die unter der sich wiederholenden, punktuellen Belastung eines 58-mm-Edelstahl-Stampfers, der über 500 Gramm wiegen und während des Andrangs häufig in seine Halterung "fallen gelassen" wird, brechen.

Um die Lücke zwischen fragilen Prototypen und "einsatzbereiter" professioneller Ausrüstung zu schließen, müssen wir unseren Fokus von der Ästhetik auf die strukturelle Integrität verlagern. Dieser Leitfaden untersucht die technischen Prinzipien, die erforderlich sind, um schlagfeste Basen zu entwerfen und zu drucken, die den Strapazen einer gewerblichen Küche standhalten, unter Verwendung von Hochleistungsmaterialien wie Kohlenstofffaserverbundstoffen und spezieller Geometrie.

Materialauswahl: Über Standardkunststoffe hinaus

Die Grundlage einer langlebigen Stampferbasis liegt in der Materialwahl. Während PLA in der 3D-Druck-Community verbreitet ist, machen seine niedrige Wärmeformbeständigkeitstemperatur und seine Sprödigkeit es für Umgebungen in der Nähe von Espressomaschinen-Heizkesseln oder bei hoher Schlagbeanspruchung ungeeignet.

Für industrielle Ergebnisse priorisieren wir kohlenstofffaserverstärkte Polymere. Im Kontext einer Kaffeestation bedeutet dies, dass sich der Ständer im Laufe der Zeit unter dem Gewicht von schwerem Zubehör nicht verzieht oder "kriecht".

Hochleistungsoptionen

1. PAHT-CF (Hochtemperatur-Nylon): Produkte wie PAHT-CF (PPA-CF) Filament sind der Goldstandard für diese Anwendung. Mit einem Biegemodul von etwa 6,9 GPa bietet es die erforderliche Steifigkeit, um schwere Metallwerkzeuge ohne Durchbiegung zu tragen.
2. PA12-CF: Für Umgebungen, in denen Feuchtigkeit ein Problem darstellt (häufig in dampfintensiven Cafés), bietet PA12-CF Filament eine hervorragende chemische Beständigkeit und eine geringere Feuchtigkeitsaufnahme als Standard-Nylon, wodurch das Teil maßhaltig bleibt.
3. TPU 95A: Dies ist nicht für den Hauptkörper gedacht, sondern für die "Schnittstellen"-Schichten. Ein hochflexibles Material wie TPU95A-HF Filament wirkt als Stoßdämpfer.

Strukturelle Integrität: Die Wandschleifen-Regel

Ein häufiger Irrglaube beim 3D-Druck ist, dass die Erhöhung des Füllungsprozentsatzes der wichtigste Weg ist, um ein Teil stärker zu machen. Für die Schlagfestigkeit – insbesondere zur Vermeidung von "Durchschlägen" durch einen schweren Stampfer – ist jedoch die Anzahl der Wandschleifen (Wandstärke) die entscheidendere Kennzahl.

In unserer internen Modellierung von hochfrequent genutzten Küchenwerkzeugen haben wir festgestellt, dass die vertikalen Wände den Hauptteil der Aufprallenergie aufnehmen. Ein Teil mit 20 % Fülldichte und 6 Wandschleifen ist deutlich widerstandsfähiger gegen Rissbildung als ein Teil mit 80 % Fülldichte und nur 2 Wandschleifen.

Geometrieoptimierung: Schwachstellen eliminieren

Selbst das stärkste Material versagt, wenn das Design "Spannungsspitzen" enthält. Im Maschinenbau wirkt eine scharfe 90-Grad-Innenecke als Rissinitiierungspunkt. Unter der wiederholten Belastung durch das Stampfen oder einfache Einstellen des Werkzeugs werden diese Ecken schließlich versagen.

Die Wirkung der Ausrundung

Um dies zu mildern, sollte jede Innenecke Ihrer Stampferbasis eine großzügige Ausrundung (3 mm oder mehr) aufweisen. Dies rundet die Ecke ab und verteilt die Kraft über eine größere Fläche. Dieses Prinzip ist entscheidend beim Entwurf von 3D-gedruckten Regalträgern oder jedem anderen lasttragenden Zubehör.

Hybride Designstrategie

Eine der effektivsten Methoden zur Gewährleistung der Langlebigkeit ist die Entwicklung einer "hybriden" Basis. Anstelle eines Einmaterialdrucks erstellen Sie eine zweiteilige Baugruppe:

1. Das Chassis: Gedruckt in einem starren, hitzebeständigen Material wie PAHT-CF (PPA-CF) Filament.
2. Der Puffer: Ein 3-5 mm dicker Einsatz, gedruckt in TPU95A-HF Filament, der am Boden der Stampferaufnahme sitzt.

Dieser TPU-Einsatz fungiert als opferbereiter Stoßdämpfer. Er schützt das starre Chassis vor direktem Aufprall und vermittelt ein "sanftes Aufsetzen", das Baristas schätzen. Darüber hinaus verhindert er Kratzer am Stampfer und schützt die Arbeitsplatte vor Vibrationen. Dieser Ansatz spiegelt die Logik wider, die bei stoßdämpfenden Werkzeuggestellen verwendet wird.

Wärmemanagement und Tempern

Espressomaschinen sind Wärmekraftmaschinen. Ein Stampferständer, der auf oder neben einer Maschine steht, kann leicht Umgebungstemperaturen von 50 °C bis 70 °C ausgesetzt sein. Wenn Sie technische Filamente verwenden, ist die Nachbearbeitung ein erforderlicher Schritt, um ihr volles Potenzial auszuschöpfen.

Warum tempern?

Beim Tempern wird ein gedrucktes Teil für eine bestimmte Dauer auf eine bestimmte Temperatur erhitzt, um innere Spannungen abzubauen und die Kristallinität zu erhöhen. Bei PAHT-CF (PPA-CF) Filament ist der Unterschied dramatisch:

• Ungetemperte Wärmeformbeständigkeitstemperatur (HDT): ~84,8 °C
• Getemperte Wärmeformbeständigkeitstemperatur (HDT): ~190,7 °C

Indem Sie Ihre Stampferbasis in einer kontrollierten Umgebung (wie einem Umluft-Trockenschrank) bei 80-100 °C für 4-6 Stunden tempern, stellen Sie sicher, dass sie sich niemals verzieht, selbst wenn sie direkt auf einem heißen Tassenwärmer platziert wird.

Die Druckumgebung

Um diese Ergebnisse zu erzielen, muss die Hardware in der Lage sein, hohe Düsen- und Kammertemperaturen aufrechtzuerhalten. Eine industrietaugliche Maschine wie der QIDI Max4 3D-Drucker ist dafür ausgelegt und verfügt über ein aktives Kühlluft-Kontrollsystem.

Praktische Umsetzung: Eine Schritt-für-Schritt-Anleitung

Beim Übergang von einem digitalen Modell zu einem physischen Werkzeug befolgen Sie diesen professionellen Arbeitsablauf, um ein "einsatzbereites" Ergebnis zu erzielen.

1. Modellieren mit Spielraum: Berücksichtigen Sie das leichte Schrumpfen von Nylonmaterialien (~0,5-1 %). Wenn Ihr Stampfer 58,5 mm misst, konstruieren Sie die Öffnung mit 59,5 mm, um nach dem Tempern eine reibungslose Passform zu gewährleisten.
2. Filament trocknen: Materialien wie PAHT-CF sind stark hygroskopisch. Laut dem 3D-Druck-Glossar der Purdue University führt Feuchtigkeit im Filament während der Extrusion zu Dampfblasen, die "Hohlräume" erzeugen, die das Teil schwächen. Trocknen Sie Ihr Filament vor dem Druck stets bei 80 °C für mindestens 6 Stunden.
3. Ausrichtung für Festigkeit: Drucken Sie die Basis in aufrechter Position. Dies erfordert zwar möglicherweise etwas Stützmaterial für die Stampferaufnahme, stellt jedoch sicher, dass die Aufprallkraft des Stampfers senkrecht zu den Schichtlinien verläuft, was die stärkste Orientierung zur Vermeidung von Teilung ist.
4. Tempern und natürlich abkühlen lassen: Entfernen Sie das Teil nach dem Druck nicht sofort von der Bauplatte. Legen Sie die gesamte Baugruppe (wenn möglich) oder das Teil in einen Ofen. Sobald der Temperzyklus abgeschlossen ist, lassen Sie es natürlich im Ofen auf Raumtemperatur abkühlen, um einen Thermoschock zu vermeiden.

Zusammenfassung der wichtigsten Erkenntnisse

Die Einrichtung einer professionellen Kaffeestation erfordert Werkzeuge, die den "Reibungspunkten" einer hektischen Umgebung – Hitze, Feuchtigkeit und wiederholten Stößen – standhalten können. Indem Baristas sich von Hobby-PLA abwenden und industrielle Materialien wie PAHT-CF einsetzen, können sie maßgeschneiderte Lösungen schaffen, die spritzgegossenen Teilen in nichts nachstehen.

• Wandschleifen priorisieren: Verwenden Sie 4–6 Wände, um den "Durchschlagseffekt" schwerer Metallstampfer zu verhindern.
• Ecken abrunden: Eine 3-mm-Ausrundung kann den Unterschied zwischen einem Teil, das eine Woche hält, und einem, das ein Jahr hält, ausmachen.
• Hybride Materialsätze verwenden: Kombinieren Sie die Steifigkeit von Kohlenstofffaser-Nylon mit der Stoßdämpfung von TPU.
• Für die Küche tempern: Schalten Sie die Hochtemperaturbeständigkeit Ihrer Drucke frei, um sicherzustellen, dass sie in der Nähe von Espresso-Heizkesseln überleben.

Indem Sie diese ingenieurwissenschaftlichen Schritte befolgen, reduzieren Sie Ausfallzeiten und stellen sicher, dass Ihre 3D-gedruckten Accessoires ein zuverlässiger Bestandteil Ihres täglichen Arbeitsablaufs bleiben.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Bei der Verwendung von 3D-gedruckten Teilen in einer Lebensmittelumgebung stellen Sie sicher, dass Materialien nicht in direkten Kontakt mit Lebensmitteln oder Getränken kommen, es sei denn, sie sind als lebensmittelecht zertifiziert und ordnungsgemäß versiegelt. Befolgen Sie stets die Sicherheitsrichtlinien Ihres 3D-Druckers und der Filamenthersteller.
