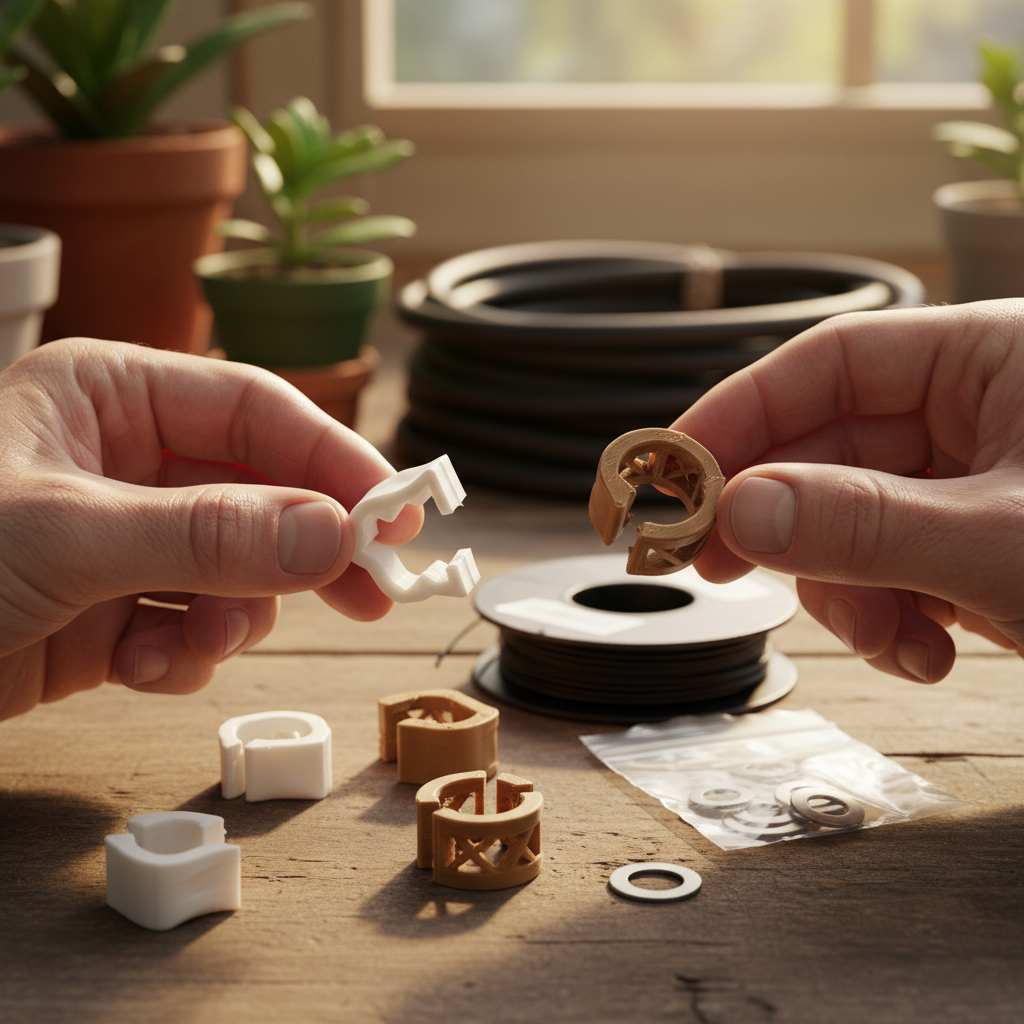

Warum 3D-gedruckte Tropfleitungsklammern versagen und wie man sie verbessert

Die Technik hinter zuverlässigen Komponenten für die Außenbewässerung

Für viele Gärtner und Anwender in der kleinbäuerlichen Landwirtschaft bietet der 3D-Druck eine verlockende Aussicht: die Möglichkeit, individuelle Tropfleitungsklemmen, Sprühdüsen und Adapter bei Bedarf herzustellen. Der Übergang von einem Hobby-Druck, der "gut aussieht", zu einer Prosumer-Komponente, die "jahrelang funktioniert", ist jedoch oft mit zerbrochenem Kunststoff gepflastert. Wir sehen häufig Tropfleitungsklemmen, die auf der Druckplatte perfekt erscheinen, aber innerhalb von Monaten – oder sogar Wochen – nach dem Einsatz im Feld brechen.

Um zu verstehen, warum diese Ausfälle auftreten, muss man über grundlegende Slicer-Einstellungen hinausgehen. Es erfordert ein tiefes Eintauchen in die Materialwissenschaft, das Wärmemanagement und die strukturelle Geometrie. Indem wir die spezifischen Belastungsfaktoren einer Außenbewässerungsumgebung identifizieren – UV-Strahlung, mineralhaltiges Wasser und konstante mechanische Spannung – können wir uns von fragilen Prototypen zu industrietauglichen Funktionsteilen bewegen.

Die drei Säulen des Außenversagens: UV, Wasser und Hitze

Der häufigste Grund für das Versagen von 3D-gedruckten Gartenkomponenten ist die Verwendung von Standard-PLA (Polymilchsäure). PLA wird zwar wegen seiner einfachen Handhabung geschätzt, ist aber für den langfristigen Einsatz im Freien grundsätzlich ungeeignet.

1. UV-Degradation und Versprödung

Laut dem Glossar der Purdue University Libraries ist PLA ein biologisch abbaubarer Thermoplast. Im Freien zersetzt die ultraviolette (UV) Strahlung der Sonne die Polymerketten. Basierend auf häufigen Mustern aus dem Kundensupport und Feldbeobachtungen versagen Standard-PLA-Klemmen selbst in gemäßigten Klimazonen durchweg innerhalb von 6-12 Monaten aufgrund dieser Degradation. Der Kunststoff wird spröde, verliert seine "Federwirkung" und zersplittert schließlich unter der Spannung der Tropfleitung.

2. Hydrolyse in mineralreichen Umgebungen

Bewässerungskomponenten stehen in ständigem Kontakt mit Wasser. Für diejenigen, die Brunnenwasser oder mineralreiche Bewässerungsquellen nutzen, ist die chemische Stabilität des Kunststoffs von größter Bedeutung. ABS ist zwar eine gängige Weiterentwicklung gegenüber PLA, aber es ist über lange Zeiträume anfällig für Hydrolyse – einen Prozess, bei dem Wassermoleküle chemische Bindungen aufbrechen. Unsere Analyse deutet darauf hin, dass PETG und spezielle PET-Formulierungen in diesen Umgebungen eine deutlich bessere Langzeitstabilität aufweisen, da sie weniger anfällig für diesen chemischen Abbau sind.

3. Thermische Spannung und Kriechen

Komponenten im Außenbereich müssen große Temperaturschwankungen überstehen. Eine Klemme, die ein schwarzes Bewässerungsrohr hält, kann in der prallen Sonne leicht 50 °C (122 °F) erreichen. Wenn die Glasübergangstemperatur des Materials zu niedrig ist, unterliegt die Klemme einem "Kriechen" – einer langsamen, dauerhaften Verformung unter Last. Aus diesem Grund wird in Beiträgen zum besten Filament für Gartenschlauchführungen bei Regen und UV oft auf Materialien mit höherer Wärmebeständigkeit hingewiesen.

Materialauswahl: Auf dem Weg zur Prosumer-Zuverlässigkeit

Um sicherzustellen, dass Ihre Tropfleitungsklemmen mehrere Saisons überstehen, müssen Sie ein Material auswählen, das UV-Beständigkeit, chemische Stabilität und mechanische Zähigkeit in Einklang bringt.

ASA: Der Goldstandard für UV-Beständigkeit

ASA-Filament (Acrylnitril-Styrol-Acrylat) ist die industrielle Antwort auf ABS. Es bietet nahezu identische mechanische Eigenschaften, ersetzt jedoch die Butadien-Komponente durch einen Acrylester, was eine außergewöhnliche UV-Beständigkeit bietet. Anfänger übersehen jedoch oft den "Reibungspunkt" von ASA: Es erfordert eine kontrollierte Umgebung. Um Verzug zu verhindern und eine ordnungsgemäße Schichthaftung zu gewährleisten, müssen Sie eine Kammertemperatur zwischen 40-70 °C aufrechterhalten. Ohne diese Wärme führen die inneren Spannungen des abkühlenden Kunststoffs zur Delamination der Schichten, was zu vorzeitigem Versagen an den Schichtlinien führt.

PET-GF: Hochfest für hohe Spannung

Für Klemmen, die erhebliches Gewicht halten oder hohen Druckstößen standhalten müssen, ist PET-GF-Filament (glasfaserverstärktes PET) eine ausgezeichnete Wahl. Wie in Forschungen zu kohlenstoff- und glasfaserverstärkten Polymeren erwähnt, verbessert die Zugabe von kurzen Fasern die Steifigkeit und Dimensionsstabilität erheblich. PET-GF ist besonders effektiv, weil die Glasfasern das natürliche Verzugsverhalten der PET-Basis hemmen, was das Drucken großer Chargen von Klemmen ohne gehäusebedingte Fehler erleichtert.

Odorless-ABS Rapido: Stärke ohne Reibung

Wenn Sie die hohe Schlagfestigkeit von ABS benötigen, aber die typischen "Druckreibungspunkte" von Geruch und Verzug vermeiden möchten, ist Odorless-ABS Rapido Filament eine praktikable Alternative. Es bietet die hohe Z-Achsen-Festigkeit, die für Klemmen erforderlich ist, die sich wiederholt biegen müssen.

Designoptimierungen für strukturelle Integrität

Die Auswahl des richtigen Materials ist nur die halbe Miete. Wenn die Geometrie fehlerhaft ist, wird selbst der stärkste Kunststoff versagen. Hier sind die Design-Heuristiken, die wir für funktionale Außenklemmen empfehlen.

Die Ausrundungsregel

Scharfe 90-Grad-Winkel sind "Spannungskonzentratoren". In unserer Szenariomodellierung reduziert das Hinzufügen eines 3-5 mm großen Ausrundungsradius an diesen Spannungspunkten die Wahrscheinlichkeit eines Sprödbruchs um schätzungsweise 60-70 %. Diese einfache Änderung verteilt die Last über ein größeres Materialvolumen. Dies ist ein Prinzip, das wir auch beim Entwurf von 3D-gedruckten Regalträgern für maximale Tragfähigkeit anwenden.

Schalendominanter Druck

Viele Anwender versuchen, Teile zu verstärken, indem sie die Fülldichte auf 100 % erhöhen. Für funktionale Klemmen ist jedoch ein "schalendominanter" Ansatz oft überlegen. Die Verwendung einer 0,8-mm-Düse mit 3-4 Wandschleifen bietet eine bessere Schlagfestigkeit und strukturelle Steifigkeit als ein dünnwandiges Design mit hoher Fülldichte. Die durchgehenden Filamentbahnen dicker Wände sind viel schwerer zu durchtrennen als das unzusammenhängende Gitter der Füllung.

Druckausrichtung und die XY-Ebene

Dies ist vielleicht der wichtigste Erkenntnis für die Langlebigkeit von Klemmen: Die Ausrichtung bestimmt die Lebensdauer. Reale Tests zeigen, dass Klemmen, die so ausgerichtet sind, dass die Klemmkraft parallel zur XY-Ebene (der Bauplatte) verläuft, 2-3 mal länger überleben als solche, die in Z-Achsen-Richtung gedruckt wurden.

• Warum? In einer XY-Ausrichtung zieht die Kraft gegen die durchgehenden Stränge des extrudierten Kunststoffs.
• Z-Achsen-Versagen: Wenn sie vertikal gedruckt werden, zieht die Klemmkraft die Schichtverbindungen auseinander, die immer die schwächste Stelle eines jeden FDM-Drucks sind.

Fortgeschrittene Fertigung und Nachbearbeitung

Für Ergebnisse auf Prosumer-Niveau endet die Arbeit nicht, wenn der Drucker stoppt. Die Nachbearbeitung kann die chemischen und thermischen Eigenschaften Ihrer Klemmen erheblich verbessern.

Tempern für chemische Beständigkeit

Wenn Sie PET-GF-Filament oder Standard-PETG für Klemmen verwenden, die aggressiven Bewässerungschemikalien oder mineralreichem Wasser ausgesetzt sind, ist das Tempern ein entscheidender Faktor. Indem Sie die gedruckten Teile in einen Ofen bei 80-100 °C legen und sie auf natürliche Weise abkühlen lassen, können Sie die Kristallinität des Materials maximieren. Dieser Prozess verbessert die Wärmeformbeständigkeitstemperatur und macht das Teil deutlich beständiger gegen chemisches Eindringen.

Kammermanagement für ASA und ABS

Beim Drucken mit ASA-Filament ist die "beruhigende" Faktor eine stabile thermische Umgebung.

Wenn Sie Ihr Bewässerungssystem mit komplexeren Teilen erweitern, wie z. B. zuverlässigen 3D-gedruckten Tropfbewässerungsverbindern, werden diese thermischen Einstellungen noch entscheidender, um die Wasserdichtigkeit zu gewährleisten.

Maximierung der Leistung pro investiertem Euro

Der Aufbau eines zuverlässigen Bewässerungssystems erfordert nicht die teuersten Materialien, aber es erfordert die richtigen Materialien, die korrekt verwendet werden. Indem Sie sich von PLA abwenden und UV-stabile Optionen wie ASA oder chemisch beständige Optionen wie PET-GF nutzen, reduzieren Sie die "Reibung" durch ständige Wartung und Austausch.

Wenn Sie diese Materialentscheidungen mit intelligentem Design kombinieren – wie großen Ausrundungen und XY-paralleler Ausrichtung – schaffen Sie Komponenten, die in Sachen Haltbarkeit mit spritzgegossenen Teilen konkurrieren. Egal, ob Sie die UV-Beständigkeit für 3D-gedruckte Rankgitter-Verbinder verbessern oder eine einfache Tropfleitung befestigen, die Prinzipien des Prosumer-3D-Drucks bleiben dieselben: Priorisieren Sie Zuverlässigkeit vor Tüftelei und lassen Sie sich bei Ihrem Design von der Physik des Materials leiten.

Für diejenigen, die andere Haushaltskomponenten ersetzen möchten, gilt dieselbe Logik für das 3D-Drucken von Ersatz-Fliegengitter-Clips oder jedes andere Teil, bei dem mechanische Spannung auf Umgebungsbelastung trifft. Durch die Beherrschung dieser Variablen verwandeln Sie Ihren 3D-Drucker in ein echtes Produktionswerkzeug für Zuhause und Garten.

Haftungsausschluss: Dieser Artikel dient nur zu Informationszwecken. Bei der Verwendung von 3D-gedruckten Teilen in unter Druck stehenden Bewässerungssystemen oder im Außenbereich führen Sie stets eine Sicherheitsprüfung durch und achten Sie auf Anzeichen von Verschleiß. Konsultieren Sie für großflächige landwirtschaftliche Installationen einen Bewässerungsfachmann.

Quellen

• ScienceDirect: Entwicklungen im 3D-Druck von kohlenstofffaserverstärkten Polymeren
• UTHSCSA LibGuides: 3D-Druck-Filamente und -Materialien
• Purdue University Libraries: 3D-Druck-Glossar
