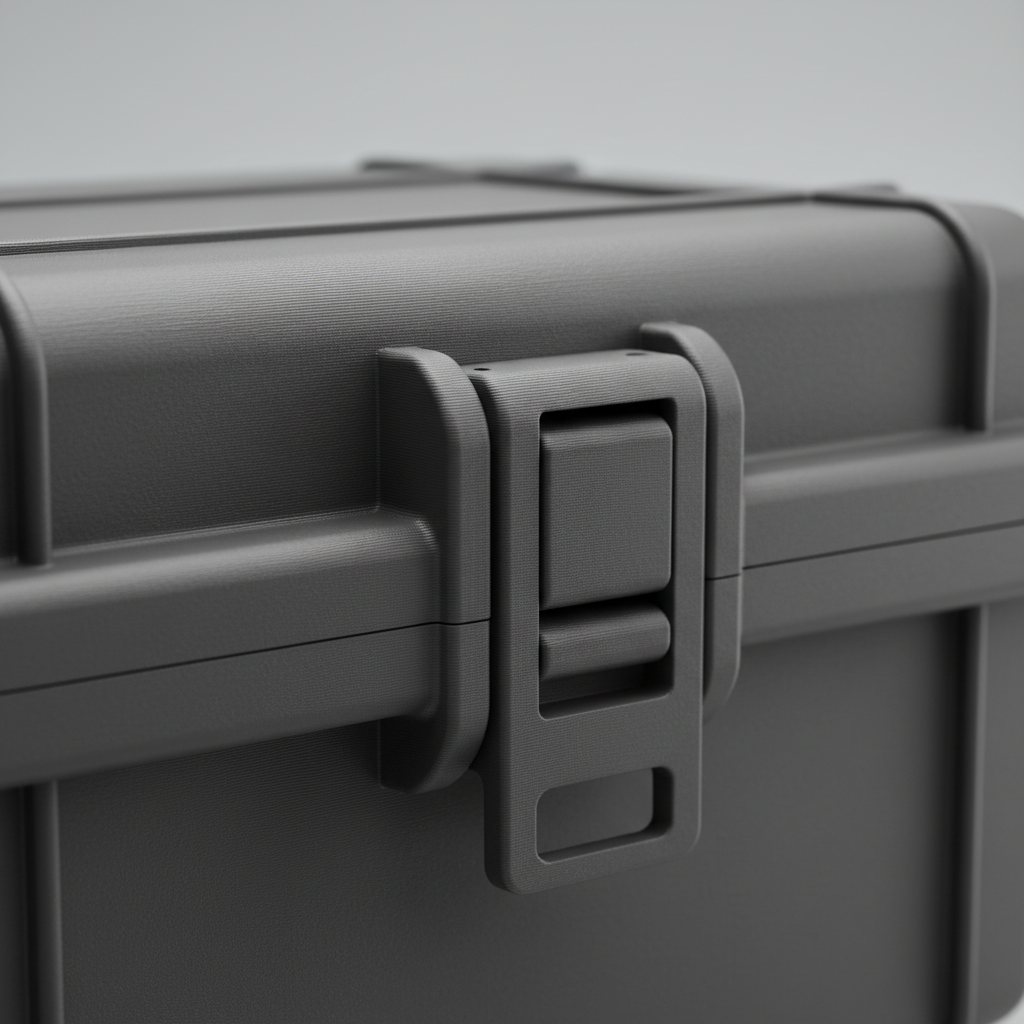

Das beste Spiel (Clearance) für 3D-gedruckte Schnappverschlüsse und Klinken

Die Konstruktion des perfekten Klicks: Spielräume bei Schnappverbindungen meistern

Ein Ersatzteil zu schaffen, das perfekt "einrastet", ist oft der entscheidende Moment für einen Maker, der in einen Prosumer-Workflow übergeht. Ob Sie nun ein hochwertiges Gerät reparieren oder individuelle Gehäuse für elektronische Komponenten entwerfen – die Schnappverbindung ist ein grundlegendes mechanisches Merkmal. Allerdings stellen viele fest, dass ihre gedruckten Clips entweder beim ersten Gebrauch abbrechen oder so lose sind, dass die Baugruppe klappert.

Die Frustration über eine schlechte Passform rührt in der Regel von einer einzigen missverstandenen Variablen her: dem Spielraum. In der professionellen Fertigung ist der Spielraum keine "Einheitsgröße"; er ist eine dynamische Systemvariable, die von Materialschrumpfung, Druckerkalibrierung und thermischem Management beeinflusst wird. Wenn wir diese Mechaniken verstehen, können wir uns vom trial-and-error-"Tüfteln" hin zu vorhersehbaren, industrietauglichen Ergebnissen bewegen.

Warum der "perfekte" Spielraum ein bewegliches Ziel ist

In der CAD-Software ist ein 10-mm-Stift in einem 10-mm-Loch eine perfekte Passung. In der physischen Welt des FDM-Drucks wird dieser gleiche Stift niemals passen. Dies liegt an der Natur der Thermoplaste. Wenn das geschmolzene Plastik abkühlt, zieht es sich zusammen. Wenn das Material erheblich schrumpft, ändert sich die Geometrie Ihrer Schnappverriegelung, was oft zu einer Verbindung führt, die zu stramm ist, um ohne Bruch eingerastet zu werden.

Der Materialschrumpfungsfaktor

Verschiedene Materialien weisen stark unterschiedliche Schrumpfungsraten auf, die direkt den erforderlichen Konstruktionsspielraum bestimmen. Basierend auf unseren Beobachtungen in professionellen Reparaturszenarien kategorisieren wir Materialien in zwei Hauptgruppen:

1. Materialien mit geringer Schrumpfung (PLA, PETG): Diese Materialien schrumpfen typischerweise zwischen 0,2 % und 0,5 %. Für diese ist ein Konstruktionsspielraum von 0,2 mm bis 0,3 mm in der Regel für eine sichere Passung ausreichend.
2. Materialien mit hoher Schrumpfung (ABS, ASA, Nylon): Technische Kunststoffe wie ABS oder ASA haben höhere Schrumpfungsraten, oft zwischen 0,5 % und 1,5 %. Um diese Kontraktion auszugleichen, benötigen Praktiker oft einen Spielraum von 0,3 mm bis 0,5 mm.

Fortgeschrittene Materialien und anisotrope Herausforderungen

Wenn Sie zu Hochleistungsmaterialien wie PAHT-CF (PPA-CF)-Filament oder PPS-CF-Filament übergehen, werden die Regeln für den Spielraum komplexer. Kohlefaserverstärkte Filamente führen Anisotropie ein – das heißt, das Teil schrumpft entlang der X- und Y-Achse anders als entlang der Z-Achse (der vertikalen Druckhöhe).

Die Kohlefaser-"Steifigkeits"-Falle

Kohlefaser erhöht das Biegemodul erheblich. Beispielsweise hat PAHT-CF (PPA-CF)-Filament ein Biegemodul von über 6700 MPa. Dies führt zwar zu unglaublich stabilen Teilen, bedeutet aber auch, dass der Schnapparm nur sehr wenig elastische Rückstellung hat. Wenn der Spielraum zu eng ist, bricht das Material, anstatt sich zu biegen.

Für diese verstärkten Materialien empfehlen wir einen größeren Spielraum von 0,4 mm bis 0,6 mm. Dieser zusätzliche Raum berücksichtigt die reduzierte Flexibilität und stellt sicher, dass die Verriegelung weit genug ausweichen kann, um den Haltesteg zu passieren, ohne die Bruchdehnung des Materials zu überschreiten (die typischerweise niedrig ist, etwa 1,9 % bei PAHT-CF).

Die Rolle des thermischen Managements für die Genauigkeit

Einer der bedeutendsten Vorteile von Prosumer-Druckern ist die beheizte Kammer. Die Umgebungstemperatur dient nicht nur der Verhinderung von Verzug; sie kontrolliert die endgültigen Abmessungen Ihres Teils.

In unserer internen Modellierung von funktionalen Passungen haben wir beobachtet, dass die Verwendung eines geschlossenen Druckers mit einer stabilen Kammertemperatur von 60 °C oder höher die schrumpfungsbedingte Enge um 15 % bis 25 % reduzieren kann, verglichen mit dem Druck in einer offenen Umgebung. Dies liegt daran, dass das Teil langsamer und gleichmäßiger abkühlt, sodass sich die inneren Spannungen entspannen können, bevor das Teil vollständig erstarrt ist.

Bei der Verwendung von Materialien wie Geruchslosem ABS Rapido-Filament ist die Aufrechterhaltung einer beheizten Kammer (empfohlen 55–80 °C) entscheidend. Dieses Filament wurde speziell für hochgeschwindigkeits-, hochbelastbare Teile wie Automobilclips entwickelt, aber sein dimensionaler Erfolg hängt von dieser thermischen Stabilität ab.

Modellierung der Passung: Ein heuristischer Leitfaden

Um Ihnen die Wahl des richtigen Ausgangspunkts zu erleichtern, haben wir ein Szenariomodell basierend auf gängigen technischen Materialien und Umgebungsbedingungen entwickelt.

Der Prosumer-Workflow: Von CAD zum "Klick"

Um professionelle Ergebnisse zu erzielen, müssen Sie die Lücke zwischen Ihrem digitalen Design und der physischen Realität Ihres Druckers überbrücken. Wir empfehlen einen dreistufigen Workflow für jede neue mechanische Baugruppe.

1. Konstruieren mit Absicht

Beginnen Sie mit einem Basis-Spielraum von 0,4 mm. Dies ist ein "sicherer" Mittelweg für die meisten technischen Kunststoffe. Stellen Sie sicher, dass Ihre Schnappverbindung eine großzügige Verrundung am Fuß des Auslegerarms aufweist. Scharfe Ecken sind Spannungskonzentratoren, die zu vorzeitigem Versagen führen, insbesondere bei Materialien mit geringerer Schichthaftung.

2. Slicer-Kompensation (Horizontale Expansion)

Ein häufiger Fehler ist die Annahme, dass CAD-Maße der einzige Weg zur Kontrolle der Passung sind. Die meisten modernen Slicer bieten eine Einstellung namens "Horizontale Expansion" (oder "XY-Größenkompensation").

• Das Problem: FDM-Drucker neigen dazu, das Plastik leicht nach außen zu "quetschen", wodurch Löcher kleiner und Stifte größer werden.
• Die Lösung: Das Anwenden einer leichten negativen horizontalen Expansion (typischerweise -0,1 mm bis -0,2 mm) kann oft eine "zu enge" Passung beheben, ohne dass Sie Ihr CAD-Modell ändern müssen.

3. Die Drei-Druck-Iterationsregel

Erfahrene Praktiker drucken selten die gesamte Baugruppe auf einmal. Stattdessen drucken sie eine "Passlehre" – einen kleinen Abschnitt des Clips und seiner Aufnahme.

• Druck A: Mit dem Konstruktionsspielraum (z.B. 0,4 mm).
• Druck B: Mit +0,1 mm Anpassung.
• Druck C: Mit -0,1 mm Anpassung. Durch das Testen dieser drei kleinen Stücke können Sie den "perfekten Klick" für Ihre spezifische Material- und Druckerkombination in unter 30 Minuten identifizieren.

Zusammenfassung der wichtigsten Erkenntnisse

Die Beherrschung von Schnappverbindungen besteht weniger darin, eine "magische Zahl" zu finden, als vielmehr darin, die Variablen Ihres spezifischen Workflows zu steuern.

• Das Material ist entscheidend: Verwenden Sie 0,2–0,3 mm für PLA/PETG und 0,3–0,5 mm für ABS/ASA.
• Verstärkung braucht Raum: Für kohlefaserverstärkte Materialien wie PAHT-CF erhöhen Sie den Spielraum auf 0,4–0,6 mm, um die Steifigkeit auszugleichen.
• Wärme ist Ihr Freund: Eine beheizte Kammer verbessert die Maßgenauigkeit erheblich, indem sie innere Spannungen und Schrumpfung reduziert.
• Slicer kalibrieren: Verwenden Sie die Einstellungen für die horizontale Expansion, um die Passung feinabzustimmen, ohne das Teil neu zu konstruieren.
• Klein testen: Wenden Sie die Drei-Druck-Iterationsregel an, um Zeit und Filament zu sparen.

Indem Sie den 3D-Druck als einen technischen Prozess und nicht als Hobby-Experiment betrachten, können Sie Ersatzteile herstellen, die nicht nur "funktionieren", sondern mit der Zuverlässigkeit der ursprünglichen Werkskomponenten arbeiten.

Haftungsausschluss: Dieser Leitfaden dient nur zu Informationszwecken. Tragen Sie beim Umgang mit technischen Filamenten stets geeignete persönliche Schutzausrüstung (PSA) und sorgen Sie für eine gute Belüftung Ihres Arbeitsplatzes, wenn Sie mit Materialien wie ABS oder ASA drucken.
